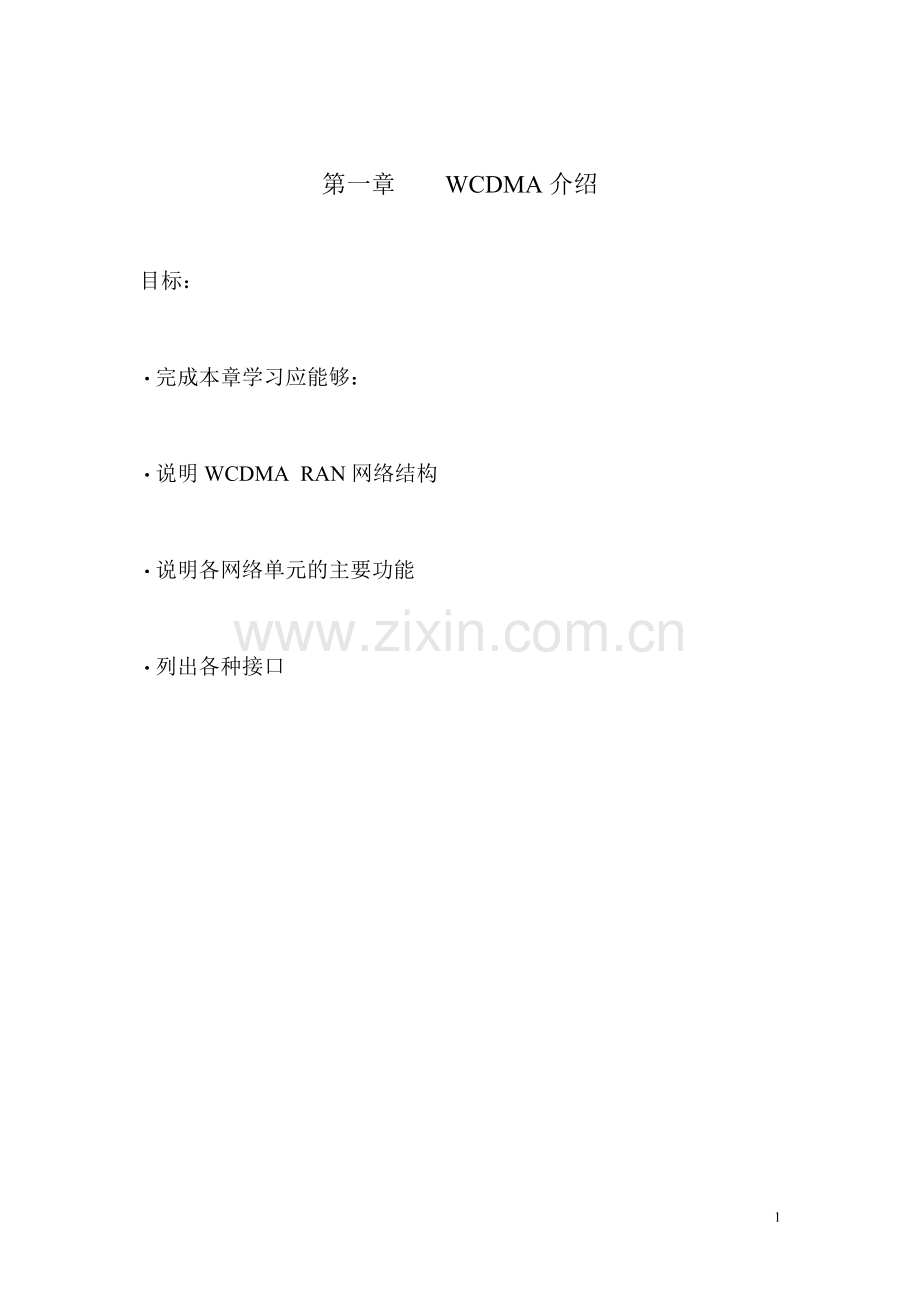

第一章 WCDMA介绍

目标：

·完成本章学习应能够：

·说明WCDMA  RAN网络结构

·说明各网络单元的主要功能

·列出各种接口
20

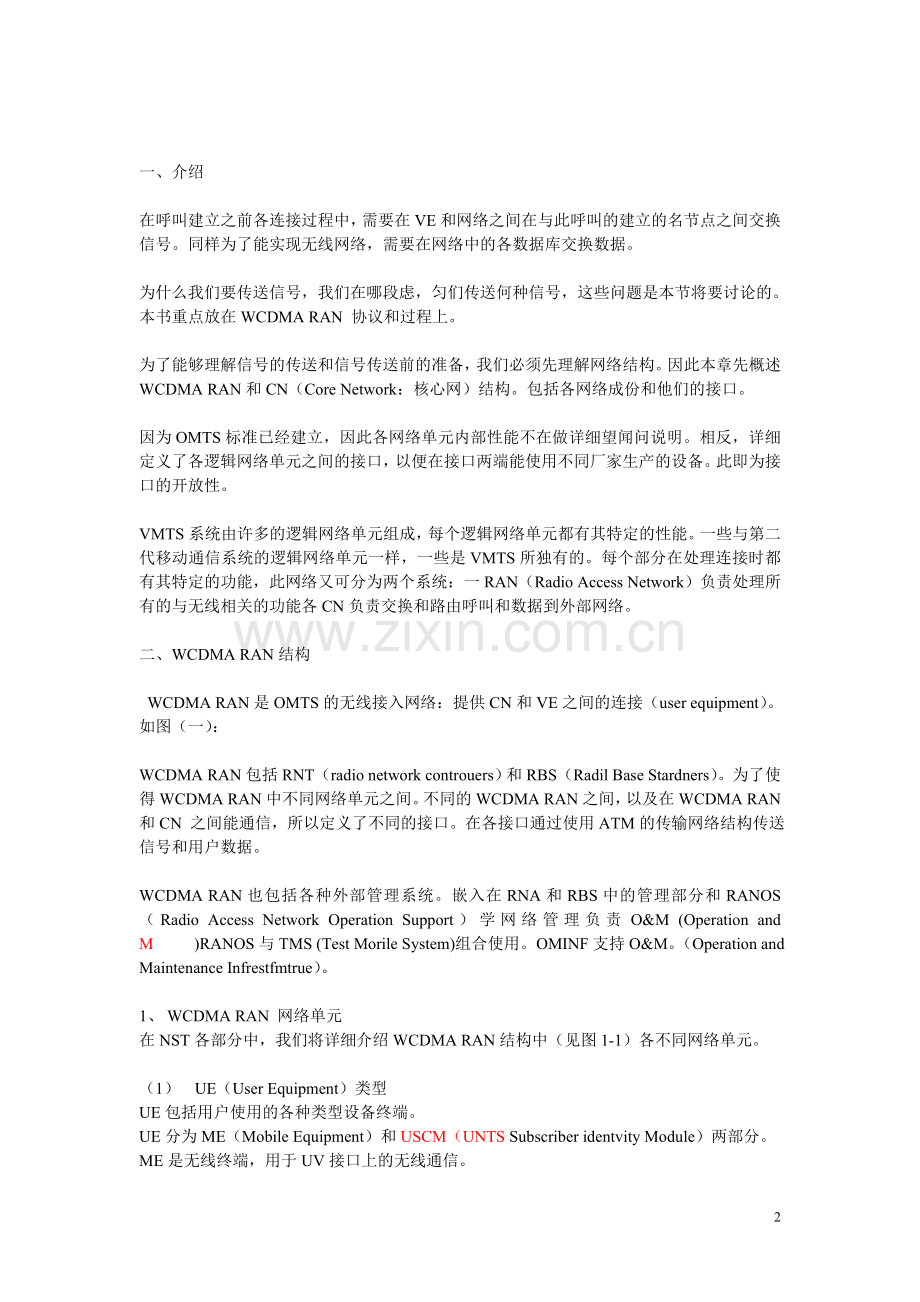

一、 介绍

在呼叫建立之前各连接过程中，需要在VE和网络之间在与此呼叫的建立的名节点之间交换信号。同样为了能实现无线网络，需要在网络中的各数据库交换数据。

为什么我们要传送信号，我们在哪段虑，匀们传送何种信号，这些问题是本节将要讨论的。本书重点放在WCDMA RAN 协议和过程上。

为了能够理解信号的传送和信号传送前的准备，我们必须先理解网络结构。因此本章先概述WCDMA RAN和CN（Core Network：核心网）结构。包括各网络成份和他们的接口。

因为OMTS标准已经建立，因此各网络单元内部性能不在做详细望闻问说明。相反，详细定义了各逻辑网络单元之间的接口，以便在接口两端能使用不同厂家生产的设备。此即为接口的开放性。

VMTS系统由许多的逻辑网络单元组成，每个逻辑网络单元都有其特定的性能。一些与第二代移动通信系统的逻辑网络单元一样，一些是VMTS所独有的。每个部分在处理连接时都有其特定的功能，此网络又可分为两个系统：一RAN（Radio Access Network）负责处理所有的与无线相关的功能各CN负责交换和路由呼叫和数据到外部网络。

二、WCDMA RAN结构

WCDMA RAN是OMTS的无线接入网络：提供CN和VE之间的连接（user equipment）。如图（一）：

WCDMA RAN包括RNT（radio network controuers）和RBS（Radil Base Stardners）。为了使得WCDMA RAN中不同网络单元之间。不同的WCDMA RAN之间，以及在WCDMA RAN和CN 之间能通信，所以定义了不同的接口。在各接口通过使用ATM的传输网络结构传送信号和用户数据。

WCDMA RAN也包括各种外部管理系统。嵌入在RNA和RBS中的管理部分和RANOS（Radio Access Network Operation Support）学网络管理负责O&M (Operation and M )RANOS与TMS (Test Morile System)组合使用。OMINF支持O&M。（Operation and Maintenance Infrestfmtrue）。

1、 WCDMA RAN 网络单元
在NST各部分中，我们将详细介绍WCDMA RAN结构中（见图1-1）各不同网络单元。

（1） UE（User Equipment）类型
UE包括用户使用的各种类型设备终端。
UE分为ME（Mobile Equipment）和USCM（UNTS Subscriber identvity Module）两部分。
ME是无线终端，用于UV接口上的无线通信。
URSIM 是一种智能卡，包括用户自动识别、执行鉴权以及存储鉴权各密钥的参数。

（2） RBS
RBS提供无线资源，在无线覆盖范围内为一个或多个小区提供服务，并且负责无线的传送和接收。在3GPP规范中，RBS对应于Mode B。

（3） RNC
RNC负责控制无线资源的使用和分配，RNC也管理、传送用户数据的RAB（Radio Access Bearers），无线网络和移动，RNC与其相连的RNS包统称为RNC（Radio Network Subsystem）。

（4） RANOS
RANOS 用于WCDM RAN子网络的管理。RANOS 负责处理在WCDNA RAN 中的O&M.。
RANOS能给出经整理过的一些WCDMA RAN的消息。例如造型、配置和基本性能。RANOS为了能容量的连接现存的管理环境也提供几个接口。

（5） OMINF（O&M Infrostructure）
OMINF是用在O&M网络结构的设备。包括路由器和服务器。

（6） TEMS
TEMS是为WCDMA无线网络提供规则和工具。此工具不仅适用于无线网络的初始阶段，也适用于无线网络的扩容规划。规划过程产品的无线配置数据能通RANOS下载到各分节点。TEMS是爱立信产品提供的，不属于WCDMA RAN的一部分。

二、 CN结构
CN负责交换和路由呼叫数据连接到外部网络。CN GSM CN演化而来。CN包括许多物理实体，这些物理实体为网络特性和电信服务提供支持。CN也负责最高级别的VE移动和 。CN不仅提供分组交换服务（如数据），也提供电路交换服务（如 ）

图1-2为爱立信的WCDMA系统结构的原理解决方案。

1、 CN网络单元
在以下各部分分别介绍如上图所示的CN网络结构中各单元。

（1） MGW（Media Gateway）
MGW提供CN（mse服务器和GSM）与WCDMA RAN（RNC）之间的连接，也负责与外网如PSTN、广域局域网络与其他移动网络。
图为MGW R2分层结构能完全完成电路交换业务。这也就是说应用完全分离呼叫控制和承载控制。MGW处理用户数据即没有用户数据送径。MSC服务器，MSC服务器通过GCP协议（Gateway control protocial）处理信号以及波控制MGW（Media Streming Resources）媒体流源WGW为基于ATM的传输网络提供接口。
就分组域而言，SGSN包含有MGW的功能，因此MGW只作为在RNC与SGSN之间的连接。

（2） MSC服务器
MSC负责处理去或来自VE的公路系统业务。它也控制去或来自其它电话或数据系统的呼叫。

一个MSC/VLI服务区域含有几个LA（Location Area）

MSC服务器通过GCP协议控制MGW媒体流源（AMR变码器回波消声器等），注意到MSC服务器只处理信号，没有用户数据通过它。

（3） GMSC服务器
网关功能性使MSC能查询网络的HCR以路由信息到VE。

（4） GSN Serving GPRS Support Mode）
GSN负责处理来或去VE的分组交换业务。SGSN负责把IP 包寻址到SGSN服务域的VE（或VE把IP包寻址到SGSN）。SGSN提供分组路由并传送来或去SGSN服务域。SGSN也提供如下功能：加密、鉴取、会议管理和移动管理。

（5）GGSM （Gateway GPRS Support Mode）
GGSN提供：
。到处面IP分组网的接口，因此GGSN接入功能，即提供与外部ISP Internet Serrice Provider）的接口。如：路由器RADIVS（Rerrite Access Died In User Service）服务器。GSN的功能性用以安全性的目的和IP地址分配。从外部IP网络来看，GGSN作为一个路由器，路由在VMTS网络中的所有用户的IP地址。因此，GGSN与外部网络交换路由消息。

VMTS会议管理，建立与外部网络通信。

使用户联系到正确的SGSN。

输出到列表数据。据外部数据网使用，GGSN和SGSN选择有关VMTS网络资源使用的列表信息。

（5） HLR
HLR是网络数据库，它存储和管理所有属于某一特定区域的移动用户数据。

HLR存有CS和PS通信的信息。例如在HLR中包括的信息有增值服务鉴权参数。APNC（Access Point Name）。例如用户的ISP（Internet Service Provider）和是否给VE动态分配IP地址。

（6）、另外：HLR还包括在VE位置信息。即MSC或SGSN服务区域。

（7）VLR
VLR数据库包括当前所有访问MSC或SGSN服务的所有用户信息。包括用户位置信息。在MSC/VLR中LA和在SGSN/VLR的RA。

VLR包括临时用户信息。这些临时用户信息是MSC或SGSN为访问用户提供服务所必备的。通常一个MSC一个VLR。SGSN也包含有为分组交换通信VLR的功能。

（8）AVC
HLR要求AVC为每个用户产生安全参数，AVC传送鉴权和加密参数到HLR。当VE进入一个新的MSC服务区，VLR向HLR要求参数。AVC与HLR在一起，并且AVC存储有在相关的HLR登记的每个移动用户识别码。

（9）EIR
EIR是存有IMEI（International Mobile Equipment Indentity）信息的数据库，IMEI能防止非法用户使用网络。

四、 WCDMA RAN接口
3GPP是一个标准化组织，负责制定技术规范。它由5个TSG（Technical Specificatn Group）构成，TSG RAN负责WCDMA RAN的标准化，并且又可分为以下四个工作组（Working group）。
WG1负责Vc接口的第一层。
WG2负责接Vu口中第二、三层。
WG3负责1W和1ub接口。
WG4负责无线请求。
WCDMA RAN使用两种不同的接口：业务接口和管理接口。这两种接口能存在于WCDMA RAN NE（Network Electrict）之中，也能存在于WCDMA RAN之外，即与其他网络与系统相连的接口。本部分着重于业务接口。
各接口支持各种不同的功能。如传送业务，在NE间映射数据。他们代表逻辑接口或参考点，而不是物理路径。

（1） Vv
空中接口Vv是到VE的WCDMA RAN外部无线接口。（见图1-4）

Vv是一个开放的标准化接口，使多个厂家的设备支持WCDMA RAN。Vv分为三个标准层：物理层、链路挖控制层和网络层。Vv接口协议参看第二章WCDMA RAN协议概述，第4章RRC协议和第五章RRC和MAC协议。

（2） Lub
Lub 是在RNC与 RBS之间的 WCDMA RAN内部接口。他负责传送与无线应用相关的信息，无线帧上行无线线路质量估测和同步数据。
NBAP（Mode B Aplication Part）是使用在Lub接口上的协议。

（3） Lur
Lur 也是WCDMA RAN内部接口，负责两个 RNC节点之间或两个RNS之间的通信，此接口用于支持 RNC间的软切换。即 VE同时与两个 RBS（这两个 RBS不同的 RNC）相连时。
RNSAP（Radio Network Subsystem Aplication Protocal）是用在Lur接口上的协议。

（4） Lu
Lu 是在WCDMA RAN与 CN之间的接口。 Lu接口连接 RNC （通过MGW）到MSC和 SGSN，因此 Lu接口分为两部分：
Lu 接口的分组交换域，即连接RNC到 SGSN。也称 Lu-Ps。
Lu 接口的电路交换域，即连接RNC 到MSC。也称 Lu-Cs。

Lu接口支持如下功能：建立维持和释放RAB（Radio Access Bearers）支持系统内部和系统间的切换，通过CN向WCDMA RAN发送请求来获得本地服务。从WCDMA RAN向CN发送请求来获得本地信息。

RANAP（Radio Access Network Application Part）是用在Lu接口上的协议，详见第八章Lu接口－RANAP协议。

图1-5显示由TSG RAN制定的一些最重要的技术规范。
第七章 lur接口 － RNSAP协议

目标：

完成本章的学习，学生应能够：

·说明lur接口和RNSAP（Radio Network Subsystems Appliection Part）结构。

·说明RNSAP的主要功能和过程。
一、 lur接口－ RNSAP
在VE与WCDMA RAN的连接存在时，lur接口提供两RNC之间无线接口的移动性。包括切换无线资源处理、RNC间的同步、lur接口协议。如下图所示：

lur接口提供四种过程。
·RNSAP基本移动过程。
·PNSAP DCH过程。
·RNSAP通用传输信道过程。
·RNSAP全局过程。

在lur接口上控制平面的信息连接和DNSAP使在WCDMA RAN中不同的RNC之间能通信。信号连接的协议如图所示（2）：

在RNC之间有两种信号连接模式：无连接和面向连接。

在无连接模式，SCCP用来传RNSAP无连接消息。这些消息与特定的VE无关。如“寻呼请求”消息。传送此类消息不需要专用信息连接。在SCCP层包含有无连接消息的源和目的地标识，并且SCCP和下层路由此消息。

在面向连接模式：SCCP用来传RNSAP面向连接消息，这些消息与某些特定的VE有关。如“压缩模式命令”消息。由连接指定信息连接用来传RNSAP面向连接信息。

2、 MTP－3b协议为点到点路消息提供路由、识别、传递以及信号通路管理，共同分担负载，在同一路组之间的倒换与倒回。

NNI－SAAL协议是ATM适配层。在ATM路上支持信息实体间的通信。

存在有3种RNC，他们有如下责任：

·SRNC
SRNC负责VE与WCDMA RAN之间的无线连接，lur接口的终点是SRNC。

·DRNC
当WCDMA RAN与VE之间的连接需要使用DRNC控制的小区时，DRNC无线资源支持SRNC，例如软切换。注意到为此连接提供的无线资源，不由DRNC控制而是由SRNC控制。

·CRNC
CRNC控制在此RNC下所有小区的资源。

二、 帧协议FP
用户平面帧lur协议定义了帧结构以及为每种传输信道定义基本控制过程，FP分成专用(为DCH·FP)和公共(CCH·FP)。如图（7-3）

当VE在CELL_FACH状态,使用CCH过程。
DCH过程支持在SRNC和DRNC之间的专用信道业务。这种功能首要的就是支持RNC之间的软切换。在用户使用专用信道时或用户激活与CS域的连接。

Q2630.1是用来动态管理AAL2连接的，在用户平面的CCH和DCH过程使用AAL2连接。

三、 RNSAP的功能

因RNSAP要支持四种过程（前文提到），因此应具有以下功能：

·无线点连路管理
此功能允许SRNC使用DRNC中的专用资源来管理无线点连路，使此功能成为可能的过程有：
—无线点连路速立
—无线点连路添加
—无线点连路删除
—非同步无线连路控制
—非同步无线连路重配置准备
—同步无线连路重配置提交
—同步连路重配置取消
—无线连路优先权

·物理信道重配置
此功能允许DRNC为无线连路重新分配物理信道资源。

·无线连路鉴测
此功能允许DRNC报告无线连路的故障和恢复。过程有
—无线连路故障
—无线连路恢复

·压缩模式控制
此功能允许SRNC控制在DRNC中压缩模式的使用。相关过程有：
— 无线线路建立
— 无线线路添加
— 压缩模式命令
— 非同步无线线路重配置
— 同步无线线路重配置准备
— 同步无线线路重配置提交
— 同步无线连路重配置取消

·专用资源测量
此功能允许SRNC启动在DNRC中的专用资源测量，还允许DRNC报告测量结果。相关过程如下：
— 专用测量启动
— 专用测量报告
— 专用测量结束
— 专用测量故障

·DL功率偏移校正
此功能允许SRNC调整一个或多个无线线路DL功率，以避免在无线线路间的DL功率偏移。

·CCCH信号传输
此功能允许SRNC和DRNC在CCCH上传送VE与SRNC之间的消息，此功能由DRNC控制。相关过程有：
— 上行信号传输
— 下行信号传输

·寻呼
此功能允许SRNC在VRA中的VE或在DRNS小区内的VE。

·公共传输信道资源管理
此功能允许SRNC使用在DRNS中的公共传输信道资源，相关过程有：
— 公共传输信道资源启动
— 公共传输信道资源释放

·重定位执行
此功能允许SRNC完成重定位，在其它接口上重定位准备工作就绪。

·一般错误情况报告
此功能允许报告一般错误情况。

四、 RNSAP过程
RNSAP协议由各基本过程构成EP(Elementary Procedures)，一个EP就是与某个VE有关的两个RNC之间互相交换信息的过程。一个EP由初始消息可能的应答消息组成。这些过程分为第一类EP和第二类EP。第一类EP有应答，通常回复成功或不成功来确认;第二类基本过程没有应答。

1、 基本移动性过程
此功能与lur按口上的用户数据业务无关而只是控制信号，用户平面和传输网络控制平面协议不需要支持公共和专用信道业务。

因为lur能支持在RNC间的移动性，所以要求有RNSAP的基本模式。此模式使得DRNC能把在CCCH上接收到的VV消息送到SRNC（见图7-6）。例如：位置更新消息。VV消息中携带有地址消息，如V—RNTI，即S—RNTI和SRNC－ID，DRNC路由“上行信号传输消息”到正确的SRNC需要此信息。此过程使用无连接信号承载。

上行信号传输消息包括VE消息，还有由DRNC的一些参数。如C－RNTI，DRNC使用C－RNTI无线接口上识别VE。如果此VE没有上下文存在，DRNC就为此VE创建一个上下文，并为此VE上下文分配一个D－RNTI。此消息D－RNTI IE还包括和与DRNC连接的CS域和PS域的识别。

相反，当SRNC要求DRNC在CCCH传送VU消息时，就得使用“下行信号传送请求”。此消息不仅包括VE消息也包括由SRNC加入的IE。例如小区识别C－ID和D－RNTI，C－ID在上行信号传输指示中传送。当DRNC收到此消息，DRNC在小区的上CCCH传送层层消息到VE。小区和VE分别由C－ID和D－RNTI IE指定。

2、公共传输信道过程
lur接口负责在DRNC与SRNC之间提供上行RACH和下行FACH传送帧的传输。

为了能支持公共信道业务。RNC需要存在两个RNC之间处理公共信道数据流的功能。此功能性包括协议的公共传输信道模式。即：CCHFP（Command Channel France Protocol）。

在如下几种情况要为给定的VE建立lur公共传输信道资源。
·VE状态发生改变。当在DRNC内VE从任何一种状态转到FACH状态。
·小区改变时，即小区更新，如果在DRNC内一个新小区VE一直处于CELL－FACH。

小区更新启动lur公共传输信道资源建立。如图7-7所示。

1、首先SRNC选样传输承载，如果VE到当前的DRNC的传输承载已经分配则选择此传输承载。若起先没有分配。则SRNC为VE建立一个沟通SRNC和DRNC的新的传输承载。此传输承载能支持最大数量的VE且随着VE增加而增加。

2、 SRNC送“公共传输信道资源请求”消息到DRNC。此消息携带有选样的传输承载的标识，此消息用SCCPCL传送。

3、 如果有新的传输承载的要求。DRNC分配lur公共信道资源，据接收到的传输承载标识，DRNC更新VE上下文。

4、 lur公共信道资源的Binding ID在消息“公共传输信道资源证实中传送到SRNC。

5、 若新的传输承载建立，则建立AAL2连接。

6、 在DRNC中的MAC－C实体为某个特定的VE与传输和承载实体相联。

7、 在SRNC中MAC－d的实体也为特定的VE与传输承载实体相联。

为特定的VE建立lur公共传输信道资源以后，SRNC将有传输信道与此VE通信。要通过DRNC使用lur用户平面协议控制的公共传输信道数据流来与VE通信。

请注意：若在一个DRNC已为此VE分配了lur公共传输信道资源。在以上过程中，此资源不会被释放。

当在此VE中有传输信道RACH和FACH的连接时，已建立的lur公共传输信道资源，被逻辑信道DCCH和DTCH使用。只要VE在此小区不变或VE状态为FACH，则为此VE建立的lur通用传输信道资源一直保持。

当VE改变服务小区或VE的状态，CELL－FACH转变为其它状态。则为此VE建立起来的公共传输信道资源释放。

lur公共传输信道的释放如图7-8所示：

1、由SRNC向DRNC发送“公共传输信道资源释放请求来启动此过程。SRNC取消传输承载，更新VE上下文。

2、DRNC去除分配给VE的所有资源。即传输承载和MAC－Ｃ实体之间的连接被清除并且传承载识别和C－RNTT也从VE上下文中移除。

3、 资源的释放，此VE使用的传输承载数值减1，如果没有其它的VE使用此传输承载，则释放此传输承载。

4、 如果没有VE使用传输承载，则SRNC启动AAL2连接释放。

3、 专用业务过程式

软切换

WCDMA RAN也支持由不同RNC控制的小区之间的软切换，在此情况下就有一个服务RNC（SRNC）和一个迁移RNC（DRNC），由在专用状态下的硬软交换引起的，lur DCH模式支持的一个功能就是建立、修改和释放在DRNC中的专用信道。

1、 SRNC根据功章控制。Lur和Vu定时器和码控制来决定在另外一个RNC控制的小区中建立无线连路。

2、SRNC通过DRNC向发送Secp在连接请求消息中的“RNSAP消息”无线连路建立请求来要求DRNC分配无线资源，当使用“无线连路建立请求”消息则就建立一条新的lur信号连接，这是由DRNC控制的第一条无线连路，与此VE相关的所有RNSAP信号都使用此信号连接。

参数、小区识别号、传输格式集、传输格式组集、频率、VL、Scramhing Code

3、接入控制算法是决定在小区中一个新的无线连路建立是否被允许。功率控制算法设制DL功率范围（最大DL功率和最小DL功率），在软切换时，DRNC接收到从SRNC传来的最初DL发射功率。码控制算法分配Scrambling Code和DL信道化码，DRNC也分配其他物理信道资源，它使用VL/DL TFCS/FTS信息计算连路的号码。

4、若有所需的资源，DRNC送NBAP消息“无线线路建立请求”到Node B，参数与2相同。
Node B开始VL接收。

5、 Node B分配所需资源。

6、在NBAP消息“无线线路建立应答”中报告成功结果。
参数：信号连路终点，传输层地址信息（AAL2地址，数据传输承载AAL2 Binding标识）。

7、DRNC送“无线线路建立应答”到SRNC。
参数：传输层地址消息，邻小区信息。

8、 SRNC使用Q263 0.1启动lur/lub数据传输承载的建立。

9、 通过交换合适DCH帧协议帧为在Node B与SRNC之间的数据传输承载建立同步。叫“下行连路同步”。

10、“VL同步”与现存的无线线路有关，RBS开始DL发送。

11、Node B在Vv接口上取得上行连路同步。并用消息“无线线路重修指示”通知DRNC。

12、DRNC使用RNSAP消息“无线线路重修指示”通知SRNC。

13、SRNC在DCCH上送RRC消息“激活集更新”到VE。
参数：更新类型，小区识别号、DL Scrambling Code、功率控制信息、小区消息。

14、VE在lur DCH－ＦP用RRC消息“激活集更新完成”确认。
第八章： lu接口——RANAP协议

目标：

学完本章，学生应能够：

·说明lu接口和RANAP协议结构。

·说明RANAP的主要功能和过程。
一、RANAP
1、介绍：

lu是连接WCDAM RAN到CN的接口，lu接口分为两部分。Lu－ CS（Lu Circuit Switched）是连接WCDMA RAN到MSC服务器的（如图8-1）和Lu－PS（Lu Parket Switched）是连接WCDMA RAN到SGSN（如图8-2），Lu接口可分为控制平面和用户平面。

RANAP协议是用在Lu接口上的协议（见图8-3）是专为满足WCDMA RAN控制需要而设计的，使VE能接入到CN服务。

从性能上说，RANAP与BSSQP非常相似（Base Station System Application Part）。BSSAP是在GSM网络中，MS（Mobile Station）接入所需的协议。

RANAP携带NAS消息（Non－Access Stratum），NAS消息是直接在CN节点与VE间传递的消息。

2、 RQNAP协议栈

RANAP使用七号信息Over ATM的协议栈来传送信号的。
SCCP（Signaling Connection Control Part）的面向连接和无连接服务用于在宽带ATM结构上传送RANAP PDV。（见图8-4）

（1） RANAP面向连接的数据传送业务
SCCP面向连接服务用于专用控制业务。
专用控制业务只与某个VE有关，他们用于接入到CN的专用控制。RANAP能为某一特定的VE提供维持某一相关的lu信号连接的功能。NAS消息是一个专用控制服务的例子。

（2） RANAP无连接数据传送业务。
·SCCP无连接服务用于通用控制业务。
通用控制业务与在RNC和CN之间，所有lu接口单元有关，例如：拥塞和重启。

·SCCP无连接服务用于通告业务
通告业务与特定的VE或特定区域名的所有VE有关。例如：寻呼。

二、lu用户平面
·lu用户平面协议是无线网络层的一部分。UP（User Plane）协议作用就是在lu接口上携带与RAB有关的用户数据。每个RAB都有其自己的协议实体，此协议支持两种模式。

·透明模式（Trm）
透明模式只要求lu up传输数据，而不需要其他任何特殊处理。直观地讲，就是lu up从NAS接收数据后立即向下传递给传输网络层的服务接入点，此时lu up是一个空协议层。（如图8-5）

·预定义SDV的支持模式（SMPSDV）
（Support Mode for predefined SDV Sive）。
在此模式下，UP把用户数据分制成预览的大小。

SDV的大小是AMR（自适应多速率语音编码）语言帧或由CS数据呼叫的数据速率的帧大小决定的，同时也定义了初始控制过程和速率控制功能。指示来自于无线接口的基于CRC的帧质是这一功能也定义了。（见图8-6）。

对于lu CS用户平面，每个服务都有专用AAL2连接。Q2630.1是建立AAAL2连接的传输网络控制平面协议（见图8-7）。

Lu cs用户平面如图8-8所示。

对lu ps用户平面，RANAP建立GTP－Ｖ隧道，GTP－Ｖ只需隧道的识别和RNC和SGSN的IP地址，它用现存的AAL5虚隧道之后，就在SGSN与GGSN之间建立GTP－V隧道。Lu ps用户平面，如图8-9所示。

图8-10显示在lu接口上的各种不同连接的总括。

三、RANAP的功能
RANAP的功能由不同的RANAP 基本过程实现。每个功能的实现也许需在一个或多个EP（Elementary Proceduces），每个EP包括一个请求消息（EP类型2），请求或证实消息对（EP类型1）或一个请求消息和一个或多个证实消息（EP类型3）。

RANAP有如下功能
·寻呼
使CN有寻呼VE的功能。

·通用ID管理
此功能负责从CN送VE的永久识别号（永久NAS VE识别号TMSL）到WCDMA RAN。

·在VE与CN之间传送NAS消息。
该功能提供VE与CN之间信号消息的透明传输。WCDMA RAN对这些信号消息不做解释。

·安全模式控制
此功能负责送安全密钥和算法（加密和完整保护）到WCDMA RAN并设置安全操作模式。

·RAB管理
此功能负责建立、修改、释放RAB。

·lu释放
该功能用于CN释放一个VE的Tv连接相关的所有资源。
·重定位SRNC
此功能负责SRNS的重定位和硬切换，也包括与GSM系统间的切换。

在SRNS重定位中，SRNS的功能从一个RNS转移到另一个RNS，而不改变无线资源和不中断用户数据流。在SRNS重定位前，与目标DRNC的无线线路的定位建立。

·过载管理
控制lu接口的过载。

·复位
在错识的情况下用于复位lu接口。

·位置报告
此功能允许CN接收有关VE的位置信息，它包括两个基本过程。一个是在RNC中控制位置报告，另一个是将实际的VE位置信息传给CN。

·业务是报告
此功能用于WCDMA RAN向CN报告RAB中不能成功传送的业务题。

四、 RANAP过程
1、 总括
使用RANAP建立一个完整的呼叫要求许多信号步骤。使用RANAP建立一个移动终端呼叫的典型的信息流。如下图所示：

在上例中使用的基本过程在下面都有详细的介绍。

2、 寻呼
寻呼用于CN寻呼一个VE，此过程使用的是无连接信号。

寻呼消息包括：
·CN域指示：RNC借助此CN域指示来识别寻呼消息从哪个CN域发出的。

·永久NAS VE识别号（TMSI），它用以寻呼组的计算和WCDMA RAN寻呼同等，后者的意思是如果对此VE的RRC连接已经存在，则无线接口的寻呼消息将通过此RRC连接传送，而不是通过广播寻呼信道。

寻呼消息也许包括以下内容：
·寻呼消息也许包含DRX循环长度系数。如果存在DRX循环长度系数，则WCDMA将计算VE的寻呼间隔。
·临时VE ID（即TMSI）。在寻呼信道上使用。如果没有原码，RNC使用永久NAS VE ID代替。如果没有信号连接存在。
·寻呼域：可能是LAI（Location Area Identity）RAI（Routing Area Identity），整个RNC域。
·寻呼原因。此消息指示RNC发送寻呼消息的原因。寻呼原因透明地址给VE。
·无搜寻指示。如果设置成无搜寻指示，则RNC不需要运行WCDMA RAN的Paging co-ordinition。
当VE收到寻呼后，就开始建立RRC连接（详见第四章RRC协议）。

3、 VE初始消息和公共ID。

在RRC连路建立之后，需要建立lu控制平面，之后在VE与CN间将建立一个信息连接。

SRNC送SSCP连接请求消息到CN。SCCP连接请求消息中包括RANAP的VE初始消息。此过程使用面向连接过程。

VE起始消息携带NAS消息。包括建立原因、VE识别和当前位置，以及VE级别。

CN确认它的SCCP服务即信号连接建立。通过SCCP连接证实消息。SRNC收到信息连接已经建立的证实。两个节点都作好SCCP面向连接模式发送和接收数据的准备。在此情况下其他的RAMAP消息能启动其它过程。SCCP连接证实消息中包括RANAP消息。例如：公共ID或直接传送，公共ID也可由SCCP数据格式携带。

公共ID包括永久性NAS VE识别（如TMSI）。SRNC使永久NAS VE标识和RRC连接相对应，并且在整个RRC连接期间都不改变此对应关系。此对应关系在寻呼时使用，用于检查此VE的RRC连接是否存在。

WCDMA RAN也需要永久性NAS VE标识来计算寻呼组，避免WCDMA RAN启动寻呼。

如果SCCP在连接证实消息中包含有RANAP直接传送消息，SRNC将在RRC下行直接传送消息中送此消息到VE。

4、 直接传送
直接传送过程在Lu接口上CN与VE之间传送信息。WCDMA RAN对此消息（MM和CC消息）不作解释。此过程使用面向连接的信息承载。鉴权就是一个在直接传送传输的NAS消息。

&如果VE－CN信号消息是由CN发起传送到VE,则CN应该送RANAP直接传输消息到RNC，包括VE－CN信号消息。如：NAS PDV IE。

除NAS－PDV外，此消息也包括：
·SAPI用于指示消息的优先级，SAPI0是高优先级。SAPI3是低优先级（SMS）。注：此只在下行连路中使用。

如果VE－ＣN信号消息是RNC发起到CN，则RNC应该发送NAS PDV。若是送到PS域，则它还应包括：
·LAN+RAC（Routing Area Code），此在RAV连接中使用（Routing Area update）。

5、 安全模式控制

安全模式控制用MS CN向RNC传送加密和完整保护信息。
RNC再利用这些信息和适当的参数为用户数据和信号的传输，选择并加载加密算法并为完整性保护算法设置适当的参数。该过程使用面向信号承载。

由CN发送“安全模式命令”到RNC来启动此过程。

RNC检查VE是否支持加密算法和完整性保护。如果是则就发送“安全模式完成”，否则则返回一条“安全模式”并附带合适的原因值。

如果VE在PS&CS CNS之间有RAB。两个CN都必须使用相同的算法。

6、 RAB分配
RAB分配过程用于建立、修改或释放一个特定VE的无线接入承载。此过程使用面向连接信号承载。
RAB的建立包括两部分。
·在CN与SRNC之间的lu承载建立。

就CS CN来说，此Q2630.1 的AAL2的连接建立。在支持模式lu FP运行初始过程。

就PS CN而言，此包括RANAP的GIP－V燧道的建立。注意到如果最大利用RAB，现有的AAL5虚通道用来传送承载到PS CN。

在VE与SRNC之间的无线承载建立。

“RAB分配请求”消息包括：
·成功建立的RAB列表
·成功修改的RAB列表
·释放的RAB列表
收到“RAB分配请求”后，WCDMA RAN运行请求配置。结果在一个或多个“RAB分配响应”消息中传送到CN。这些消息包括：
·成功建立RAB。
·成功修改RAB。
·释放RAB。
·RAB建立、修改、释放失败。
·排队RAB。
随后的消息用以报告排队RAB的结果（直到所有的RAB报告完毕此过程才结束）。

可能出现的结果：
·成功建立或修改。
·失败建立或修改。
·失败建立因为计时器超时。

7、 lu释放
lu释放过程用以释放lu连接（包括信号连接和RAB）和与此lu连接相关的所有WCDMA RAN资源。此过程使用面向信号承载。

CN送消息“lu释放命令”到SRNC（见图8-12），后SRNC释放在WCDMA RAN的所有资源，并且送“lu释放完成”消息到CN。

8、 lu释放请求
此过程用于WCDMA RAN中的SRNC发送“lu释放请求”来请求CN启动lu连接释放，使用面向连接信号。例如：当无线连接管理算法检测无线连路错误。（在Cell－DCH状态）或VE不能进行小区更新（Cell－FACH在状态），启动“lu释放请求”的发送，VE通过“信号连接释放”消息也能启动“lu释放请求”的发送，之后CN发送“lu释放命令”消息到SRNC。
