CAD经典教程第8章 文字与表格
内容提要 在用AutoCAD设计和绘制图形的实际工作中，一幅完整的工程图样，不仅需要使用相关的绘图命令、编辑命令以及绘图辅助工具绘制出图形，用以清楚表达设计者的总体思想和意图，另外还需要加注一些必要的文字和尺寸标注，由此来增加图形的可读性，使图形本身不易表达的内容与图形信息变得准确和容易理解。本章详细介绍文字和表格的使用方法及编辑技巧,重点介绍创建文字样式、创建单行文字和多行文字、输入特殊字符、文字修改、文字查找与检查、表格应用等内容。
通过本章学习，应达到如下基本要求。
①熟练掌握文字和表格的使用方法及编辑技巧。
②灵活应用好文字和表格的编辑功能，能够表达图形的各种信息。
③运用文字和表格进一步说明图形代表的意义、完善设计思路，做到使图纸整洁、清晰。
8.1文字样式的设置
在输入文字之前，首先要设置文字样式。文字样式包括字体、字高、宽度比例、倾斜比例、倾斜角度以及反向、颠倒、垂直、对齐等内容。
8.1.1创建文字样式
启用“文字样式”命令有三种方法：
★选择→【格式】→【文字样式】菜单命令
★单击【样式】工具栏上【文字样式管理器】按钮
★输入命令：STYLE
启用“文字样式”命令后，系统弹出“文字样式”对话框，如图8-1所示。

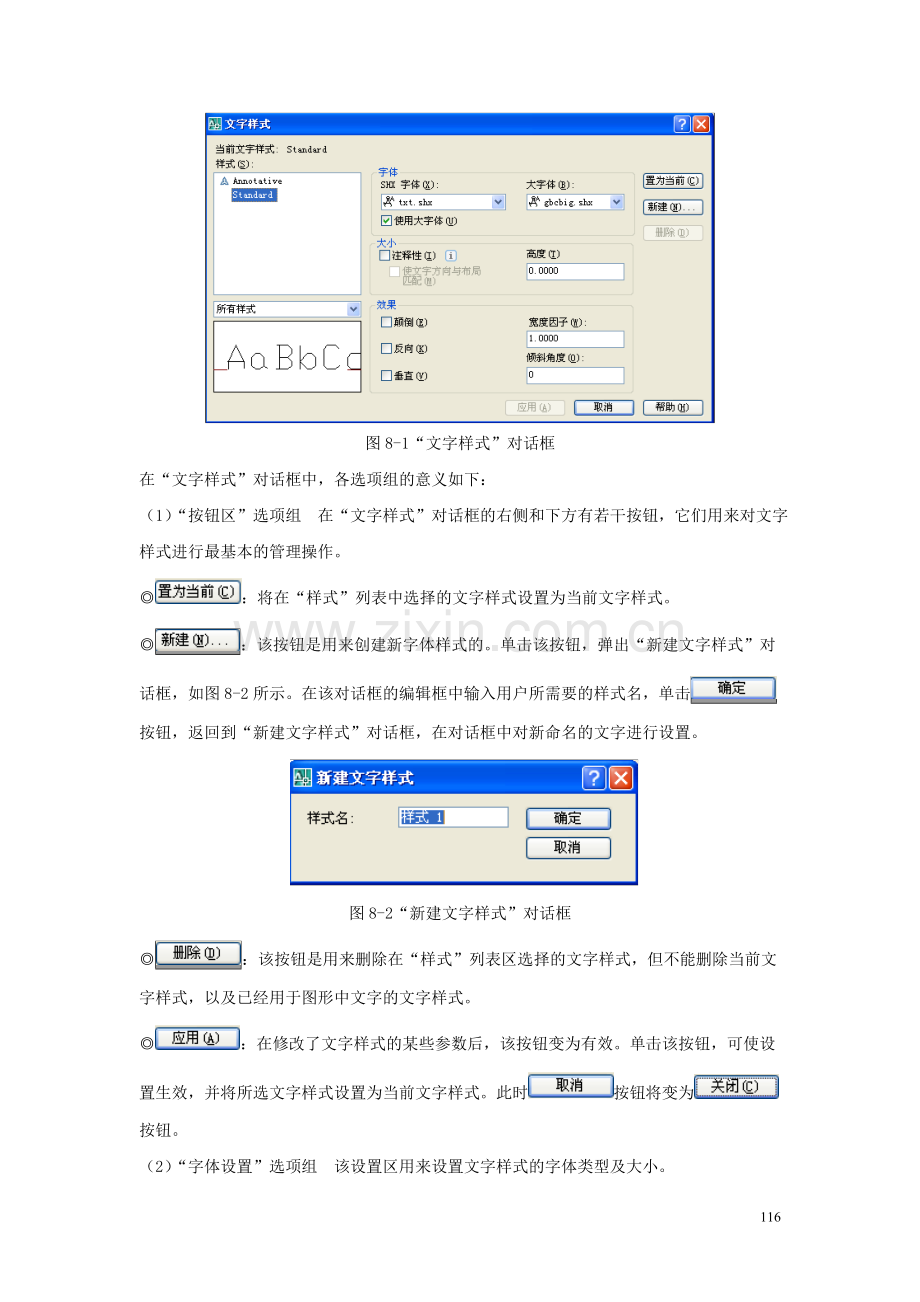

图8-1“文字样式”对话框
在“文字样式”对话框中，各选项组的意义如下：
（1）“按钮区”选项组 在“文字样式”对话框的右侧和下方有若干按钮，它们用来对文字样式进行最基本的管理操作。
◎：将在“样式”列表中选择的文字样式设置为当前文字样式。
◎：该按钮是用来创建新字体样式的。单击该按钮，弹出“新建文字样式”对话框，如图8-2所示。在该对话框的编辑框中输入用户所需要的样式名，单击按钮，返回到“新建文字样式”对话框，在对话框中对新命名的文字进行设置。

图8-2“新建文字样式”对话框
◎：该按钮是用来删除在“样式”列表区选择的文字样式，但不能删除当前文字样式，以及已经用于图形中文字的文字样式。
◎：在修改了文字样式的某些参数后，该按钮变为有效。单击该按钮，可使设置生效，并将所选文字样式设置为当前文字样式。此时按钮将变为按钮。
（2）“字体设置”选项组 该设置区用来设置文字样式的字体类型及大小。
◎下拉列表：通过该选项可以选择文字样式的字体类型。默认情况下，复选框被选中，此时只能选择扩展名为“.shx”的字体文件。
◎下拉列表；选择为亚洲语言设计的大字体文件，例如，gbcbig.txt代表简体中文字体，chineseset.txt代表繁体中文字体，bigfont.txt代表日文字体等。
◎复选框：如果取消该复选框，“SHX字体”下拉列表将变为“字体名”下拉列表，此时可以在其下拉列表中选择“.shx”字体或“TrueType字体”(字体名称前有“”标志)，如宋体、仿宋体等各种汉宁字体，如所示。

图8-3选择TrueType字体
学习提示：一旦在“字体名”下拉列表中选择“TrueType字体”，复选框将变为无效，而后面的“字体样式”下拉列表将变为有效，利用该下拉列表可设置字体的样式(常规、粗体、斜体等，该设置只对英文字体有效，并且字体不同，字体样式下拉列表的内容也不同)。
（3）“大小”设置选项组
◎编辑框：设置文字样式的默认高度，其缺省值为0。如果该数值为0，则在创建单行文字时，必须设置文字高度；而在创建多行文字或作为标注文本样式时，文字的默认高度均被设置为2.5，用户可以根据情况进行修改。如果该数值不为0，无论是创建单行、多行文字，还是作为标注文本样式，该数值将被作为文字的默认高度。
◎复选框：如果选中该复选框，表示使用此文字样式创建的文字支持使用注释比例，此时“高度”编辑框将变为“图纸文字高度”编辑框，如图8-4所示。

图8-4 “注释性”复选框的意义
（4）“效果”设置选项组 “效果”设置用来设置文字样式的外观效果如图8-5所示。
◎：颠倒显示字符，也就是通常所说的“大头向下”。
◎：反向显示字符。
◎：字体垂直书写，该选项只有在选择“.shx”字体时才可使用。
◎：在不改变字符高度情况下，控制字符的宽度。宽度比例小于l，字的宽度被压缩，此时可制作瘦高字；宽度比例大于l，字的宽度被扩展，此时可制作扁平字。
◎：控制文字的倾斜角度，用来制作斜体字。
注意：设置文字倾斜角a的取值范围是：-85°≤a≤85°。

a) b)

c) d)

e) f) g)
图8-5 各种文字的效果
a)正常效果b)颠倒效果c)反向效果d)倾斜效果e)宽度为0.5 f)宽度为1 g)宽度为2
（5）“预览”显示区 在“预览”显示区,随着字体的改变和效果的修改，动态显示文字样例如图8-6所示。

图8-6“预览”显示
8.1.2选择文字样式
在图形文件中输入文字的样式是根据当前使用的文字样式决定的。将某一个文字样式设置为当前文字样式有两种方法：
（1）使用“文字样式”对话框 打开“文字样式”对话框，在“样式名”选项的下拉列表中选择要使用的文字样式，单击按钮，关闭对话框，完成文字样式的选择，如图8-7所示。
选择所需的文字样式

图8-7使用“文字样式”对话框选择文字样式
（2）使用“样式”工具栏 在“样式”工具栏中的“文字样式管理器”选项的下拉列表中选择需要的文字样式即可，如图8-8所示。

图8-8选择需要的文字样式
8.2单行文字
添加到图形中的文字可以表达各种信息。它可以是复杂的规格说明、标题块信息、标签文字或图形的组成部分,也可以是最简单的文本信息。对于不需要使用多种字体的简短内容，可使用“Text”或“Dtext”命令创建单行文字。单行文字标注方式可以为图形标注一行或几行文字，而每行文字都是一个独立的对象，读者可以对其重定位、调整格式或进行其他修改。
8.2.1创建单行文字
调用“单行文字”命令有二种方式：
★选择→【绘图】→【文字】→【单行文字】菜单命令。
★输入命令：Text或Dtext。
◎【指定文字的起点】：该选项为默认选项，输入或拾取注写文字的起点位置。
◎【对正(J)】:该选项用于确定文本的对齐方式。在AutoCAD系统中，确定文本位置采用4条线，即顶线、中线、基线和底线，如图8-9所示。

图8-9文本排列位置的基准线
各项基点的位置如图8-10所示。

图8-10各项基点的位置
8.2.2 输入特殊字符
创建单行文字时，用户还可以在文字中输入特殊字符，例如直径符号Φ、百分号％、正负公差符号±、文字的上划线、下划线等，但是这些特殊符号一般不能由标注键盘直接输入，为
此系统提供了专用的代码。每个代码是由“％％，，与一个字符所组成，如％％C、％％D、%%P等。表8-1为用户提供了特殊字符的代码。
表8-1 特殊字符的代码
输入代码
对应字符
输入效果
%%O
上划线

%%U
下划线

%%D
度数符号“°”
90°
%%P
公差符号“±”
±100
%%C
圆直经标注符号“Φ”
80
%%%
百分号“%”
98%
\U+2220
角度符号“∠”
∠A
\U+2248
几乎相等“≈”
X≈A
\U+2260
不相等“≠”
A≠B
\U+00B2
上标2
X2
\U+2082
下标2
X2
8.3多行文字
当需要标注的文字内容较长、较复杂时，可以使用“Mtext”命令进行多行文字标注。多行文字又称为段落文字，它是由任意数目的文字行或段落所组成。与单行文字不同的是，在一个多行文字编辑任务中创建的所有文字行或段落将被视作同一个多行文字对象，读者可以对其进行整体选择、移动、旋转、删除、复制、镜像、拉伸或比例缩放等操作。另外，与单行文字相比较，多行文字还具有更多的编辑选项，如对文字加粗、增加下划线、改变字体颜色等。
8.3.1创建多行文字
调用“多行文字”命令有三种方法：
★选择→【绘图】→【文字】→【多行文字】菜单命令。
★单击绘图工具栏上的“多行文字”按钮
★输入命令：Mtext。
启动“多行文字”命令后，光标变为如图8-11所示的形式，在绘图窗口中，单击指定一点并向下方拖动鼠标绘制出一个矩形框，如图8-12所示。绘图区内出现的矩形框用于指定多行文字的输入位置与大小，其箭头指示文字书写的方向。

图8-11光标形状 图8-12拖动鼠标过程
拖动鼠标到适当位置后单击，弹出“在位文字编辑器”，它包括一个顶部带标尺的“文字输入”框和“文字格式”工具栏，如图8-13所示。
堆叠文字
文字颜色
显示标尺
显示菜单
文字修饰
文字高度
对齐方式
字体文件
文字样式
在“文字输入”框输入需要的文字，当文字达到定义边框的边界时会自动换行排列，如图8-14a所示。输入完成后，单击确定按钮，此时文字显示在用户指定的位置，如图8-14b所示。

首行缩进
符号
设置文字的倾斜角度、字符间距、宽度比例
文字编辑区
设置分栏
标尺
段落缩进

图8-13 在位文字编辑器

a) b)
图8-14文字输入
a)输入文字b)图形文字显示
8.3.2使用文字格式工具栏
用户要编辑文字，一定要清楚工具栏中各种参数的意义。
◎【文字格式】工具栏控制多行文字对象的文字样式和选定文字的字符格式。
◎【样式】下拉列表框：单击“样式”下拉列表框右侧的按钮，弹出其下拉列表，从中即可向多行文字对象应用文字样式。
◎【字体】下拉列表框：单击“字体”下拉列表框右侧的按钮，弹出其下拉列表，从中即可为新输入的文字指定字体或改变选定文字的字体。
◎【字体高度】下拉列表框：单击“字体高度”下拉列表框右侧的按钮，弹出其下拉列表，从中即可按图形单位设置新文字的字符高度或修改选定文字的高度。
◎【粗体】按钮：若用户所选的字体支持粗体，则单击此按钮，为新建文字或选定文字打开和关闭粗体格式。
◎【斜体】按钮：若用户所选的字体支持斜体，则单击此按钮，为新建文字或选定文字打开和关闭斜体格式。
◎【下划线】按钮：单击“下划线”按钮为新建文字或选定文字打开和关闭下划线。◎【放弃】按钮与【重做】按钮：用于在“在位文字编辑器”中放弃和重做操作。
◎【堆叠】按钮：用于创建堆叠文字(选定文字中包含堆叠字符：插入符(^)、正向斜杠(／)和磅符号(#)时)，堆叠字符左侧的文字将堆叠在字符右侧的文字之上。如果选定堆叠文字，单击【堆叠】按钮，则取消堆叠。
◎【文字颜色】下拉列表框：用于为新输入的文字指定颜色或修改选定文字的颜色
◎【标尺】按钮：用于在编辑器顶部显示或隐藏标尺。拖动标尺末尾的箭头可更改多行文字对象的宽度。
◎【左对齐】按钮：用于设置文字边界左对齐。
◎【居中对齐】按钮：用于设置文字边界居中对齐。
◎【右对齐】按钮：用于设置文字边界右对齐。
◎【对正】按钮：用于设置文字对正。
◎【分布】按钮：用于设置文字均匀分布。
◎【底部】按钮：用于设置文字边界底部对齐。
◎【编号】按钮：用于使用编号创建带有句点的列表。
◎【项目符号】按钮：用于使用项目符号创建列表。
◎【插入字段】按钮:单击“插入字段”按钮,弹出“字段”对话框,如图8-15所示。从中可以选择要插入到文字中的字段。关闭该对话框后，字段的当前值将显示在文字中。
◎【大写】按钮：用于将选定文字更改为大写。
◎【小写】按钮：用于将选定文字更改为小写。
◎【上划线】按钮：用于将直线放置到选定文字上。
◎【符号】按钮：用于在光标位置插入符号或不间断空格，单击按钮，弹出图8-15所示字段对话框，选择最下面选项，弹出图8-16“字符映射表”对话框，可选择所需要的符号。

图8-15“字段”对话框 图8-16“字符映射表”对话框
◎【倾斜角度】列表框：用于确定文字是向右倾斜还是向左倾斜。倾斜角度表示的是相对于90°角方向的偏移角度。输入一个-85°到85°之间的数值使文字倾斜。
◎【追踪】列表框：用于增大或减小选定字符之间的空间。默认值为1.0是常规间距。设置值大于1.0可以增大该宽度，反之减小该宽度。
◎【宽度比例】列表框：用于扩展或收缩选定字符。默认值为1.0设置代表此字体中字母的常规宽度。设置大于1.0可以增大该宽度，反之减小该宽度。
8.4文字修改
8.4.1双击编辑文字
无论是单行文字还是多行文字，均可直接通过双击来编辑，此时实际上是执行了DDEDIT命令，该命令的特点如下。
①编辑单行文字时，文字全部被选中，因此，如果此时直接输入文字，则文本原内容均被替换，如图8-17所示。如果希望修改文本内容，可首先在文本框中单击。如果希望退出单行文字编辑状态，可在其他位置单击或按【Enter】键。

图8-17编辑单行文字
②编辑多行文字时，将打开“文字格式”工具栏和文本框，这和输入多行文字完全相同。
③退出当前文字编辑状态后，可单击编辑其他单行或多行文字。
④如果希望结束编辑命令，可在退出文字编辑状态后按【Enter】键。
8.4.2修改文字特性
要修改单行文字的特性，可在选中文字后单击“标准”工具栏中的“对象特性”按钮打开单行文字的“特性”面板。利用该面板可修改文字的内容、样式、对正方式、高度、宽度比例、倾斜角度，以及是否颠倒、反向等。
8.5文字查找检查
在AutoCAD2008中，用户可以快速查找、替换指定的文字，并对其进行拼写检查。本节将具体介绍文字查找与检查的方法。
8.5.1文字查找、替换
在AutoCAD中，用户可以快速查找指定的文字，并可以对查找到的文字进行替换、修改、选择以及缩放等，为此系统提供了“查找”命令。
启用“查找”命令有三种方法：
★选择→【编辑】→【查找】菜单命令
★输入命令：FIND
★单击鼠标右键，从光标菜单中选择“查找”选项
利用上述任意一种方法启用“查找”命令，弹出“查找和替换”对话框，如图8-18所示。
在该对话框中，用户可以进行文字查找、替换、修改、选择以及缩放等操作。

图8-18“查找和替换”对话框
在“查找和替换”对话框中，其各个选项与按钮的意义如下：
◎【查找字符串】文本框：用于输入或选择要查找的文字。
◎【改为】文本框：用于输入替换后的文字。
◎【搜索范围】下拉列表框：用于选择文字的查找范围。其中“整个图形”选项用于在整个图形中查找文字；“当前选择”选项用于在指定的文字对象中查找文字。单击按钮，然后选择图形中的文字即可。
8.5.2 文字拼写检查
在AutoCAD中，用户可以对当前图形的所有文字进行拼写检查，以便查找文字的错误，为此系统提供了“拼写检查”命令。
启用“拼写检查”命令有两种方法：
★选择→【工具】→【拼写检查】菜单命令
★输入命令：TABLESTYLE
启用“拼写检查”命令后，即可选择要进行拼写检查的文字，或者在命令行中输入“ALL”选择图形中的所有文字。当图形中没有拼写错误的文字时，弹出“AutoCAD信息”对话框，如图8-19所示，表示完成拼写检查；当AutoCAD检查到拼写错误的文字后，弹出“拼写检查”对话框，如图8-20所示，并在“当前词语”选项组中标出拼写错误的文字，此时用户即可在该对话框中进行修改等操作。

图8-19 拼写检查完成 图8-20“拼写检查”对话框
8.6 表格应用
利用AutoCAD 2008的表格功能，可以方便、快速地绘制图纸所需的表格，如明细表、标题栏等。在本节中，通过创建图8-21所示表格来说明在AutoCAD中创建表格的方法。该表格的列宽为25，表格中字体为宋体，字号为4.5号。

图8-21表格示例
8.6.1创建和修改表格样式
在绘制表格之前，用户需要启用“表格样式”命令来设置表格的样式，表格样式用于控制表格单元的填充颜色、内容对齐方式、数据格式，表格文本的文字样式、高度、颜色，以及表格边框等。
①启用“表格样式”命令有三种方法：
★选择→【格式】→【表格样式】菜单命令
★单击“样式”工具栏中的“表格样式管理器”按钮
★输人命令：TABLESTYLE
启用“表格样式”命令后，系统将弹出“表格样式”对话框，如图8-22所示。
单击“新建”按钮可新建表格样式

图8-22“表格样式”对话框
②单击按钮，打开图8-23所示“修改表格样式”对话框。打开“基本”设置区中的“对齐”下拉列表，选择“正中”，如图8-24所示。
在基本选项卡中，还可以设置单元填充颜色、数据格式等

图8-23“修改表格样式”对话框
③打开对话框右侧的“文字”选项卡，设置“文字高度”为4.5，如图8-25所示

图8-24设置单元格内容对齐方式

图8-25设置文字高度
④单击“文字样式”下拉列表框右侧的按钮，打开“文字样式”对话框，取消“大字体”复选框，将“字体名”设置为“宋体”，如图8-26所示。依次单击和按钮，关闭“文字样式，，对话框。

图8-26修改文字样式字体
⑤单击按钮，关闭“修改表格样式”对话框。单击按钮，关闭“表格样式”对话框。
学习提示：表格中，单元类型被分为3类，它们分别是标题(表格第一行)、表头(表格第二行)和数据，通过表格预览区可看到这一点。默认情况下，我们在“单元样式”设置区中设置的是数据单元的格式。要设置标题、表头单元的格式，可打开“单元样式”设置区中上方单元类型下拉列表，然后选择“表头”和“标题”。
8.6.2创建表格
创建表格时，可设置表格的表格样式，表格列数、列宽、行数、行高等。创建结束后系统自动进入表格内容编辑状态，下面一起来看看其具体操作。
①单击“绘图”工具拦中的“表格”工具或选择【绘图】→【表格】菜单，打开“插入表格”对话框。
②在“列和行设置”区设置表格列数为5，列宽为25，行数为5(默认行高为l行)；在“设置单元样式”设置区依次打开“第一行单元样式”和“第二行单元样式”下拉列表，从中选择“数据”，将标题行和表头行均设置为“数据”类型(表示表格中不含标题行和表头行)，如图8-27所示。

图8-27设置表格参数
③单击按钮，关闭“插入表格”对话框。在绘图区域单击，确定表格放置位置，此时系统将自动打开“文字格式”工具栏，并进入表格内容编辑状态，如图8-28所示。如果表格尺寸较小，无法看到编辑效果时，可首先在表格外空白区单击，暂时退出表格内容编辑状态，然后放大表格显示即可。

图8-28在绘图区域单击放置表格
④在表格左上角单元中双击，重新进入表格内容编辑状态，然后输入“姓名”等文本内容，通过【Tab】键切换到同行的下一个单元，【Enter】键切换同一列的下一个表单元，或【↑】、【↓】、【←】、【→】键在各表单元之间切换，为表格的其他单元输入内容，如图8-29所示，编辑结束后，在表格外单击或者按【Esc】键退出表格编辑状态。

图8-29为表格单元输入内容
8.6.3在表格中使用公式
通过在表格中插入公式，可以对表格单元执行求和、均值等各种运算。例如，要在如图8-21所示表格中，使用求和公式计算表中数学、物理和化学之和，具体操作步骤如下。
①单击选中表单元C6，单击“表格”工具栏中的“公式”按钮，从弹出的公式列表中选择“求和”，如图8-30所示。

图8-30执行求和操作
②分别在C2和C6表单元中单击，确定选取表单元范围的第一个角点和第二个角点，显示并进入公式编辑状态，如图8-31和图8-32所示

图8-31选择要求和的表单元 图8-32进入公式编辑状态
③单击“文字格式”工具栏中的按钮，求和结果如图8-33所示。依据类似方法，对其他表单元进行求和。

图8-33显示求和结果
8.7编辑表格
在AutoCAD中，用户可以方便地编辑表格内容，合并表单元，以及调整表单元的行高与列宽等。
8.7.1选择表格与表单元
要调整表格外观，例如，合并表单元，插入或删除行或列，应首先掌握如何选择表格或表单元，具体方法如下：
①要选择整个表格，可直接单击表线，或利用选择窗口选择整个表格。表格被选中后，表格框线将显示为断续线，并显示了一组夹点，如图8-34所示。

图8-34选择表格
②要选择一个表单元，可直接在该表单元中单击，此时将在所选表单元四周显示夹点，
如图8-35所示。

图8-35选择表单元
③要选择表单元区域，可首先在表单元区域的左上角表单元中单击，然后向表单元区域的右下角表单元中拖动，则释放鼠标后，选择框所包含或与选择框相交的表单元均被选中，如图8-36所示。此外，在单击选中表单元区域中某个角点的表单元后，按住【Shift】键，在表单元区域中所选表单元的对角表单元中单击，也可选中表单元区域。

图8-36选择表单元区域
④要取消表单元选择状态，可按【Esc】键，或者直接在表格外单击。
8.7.2编辑表格内容
要编辑表格内容，只需鼠标双击表单元进入文字编辑状态即可。要删除表单元中的内容，可首先选中表单元，然后按【Delete】键。
8.7.3调整表格的行高与列宽
选中表格、表单元或表单元区域后，通过拖动不同夹点可移动表格的位置，或者调整表格的行高与列宽，这些夹点的功能如图8-37所示。
单击此夹点并拖动可均匀调整表格各列宽度和各行高度
调整表格各行高度
单击此夹点并拖动可均匀调整表格各列宽度
单击此夹点并左右可调整表格各列宽度
单击此夹点并拖动可移动表格位置

如果选中表单元区域，通过拖动其上下夹点可均匀调整表单元区域所包含行的行高，通过拖动其左右夹点可均匀调整表单元区域所包含列的列宽

如果选中表单元，通过拖动其上下夹点可调整当前行的行高，通过拖动其左右夹点可调整其列宽

图8-37表格各夹点的不同用途
8.7.4利用“表格”工具栏编辑表格
在选中表单元或表单元区域后，“表格”工具栏被自动打开，通过单击其中的按钮，可对表格插入或删除行或列，以及合并单元、取消单元合并、调整单元边框等。例如，要调整表格外边框，可执行如下操作。
(1)表格边框的编辑
①单击选择表格中的左上角表单元，然后按住【Shift】键，在表格右下角表单元自单击，从而选中所有表单元，如图8-38所示。
②单击“表格”工具栏中的“单元边框”按钮，打开图8-39所示“单元边框特性”对话框。

图8-38选中所有表单元 图8-39“单元边框特性”对话框
③在“边框特性”设置区打开“线宽”下拉列表，设置“线宽”为0.3，在“应用于”设置区中单击“外边框”按钮，如图8-40所示。
④单击按钮，按【Esc】键退出表格编辑状态。单击状态栏上的按钮以
显示线宽，结果如图8-41所示。

图8-40设置线宽和应用范围 图8-41调整表格外边框线宽
(2)合并表格
①用鼠标左键选定A1、B2区域，系统弹出图8-42所示对话框。

图8-42选定要合并的单元格
②单击表格工具栏上按钮，选择“全部”，表格合并完成，如图8-43所示。

图8-43合并过程显示
【思考题】
1．在绘图窗口输入文字时，为什么有时出现的是“？”？
2．单行文字和多行文字输入时文字时各有什么特点？
3．单行文字的“对正方式”有多少种？“中间对正”与“正中对正”方式一样吗？
4．怎样改变文本的大小、样式、对正方式和文本内容？
5．怎样用多行文字输入特殊符号？
6．怎样创建表格的样式？
7．怎样编辑表格中的文字内容？
8．如何对表格进行合并和拆分？
【练习题】
用绘制表格方式，绘制如图8-44所示的标题栏。

图8-44练习题图例
