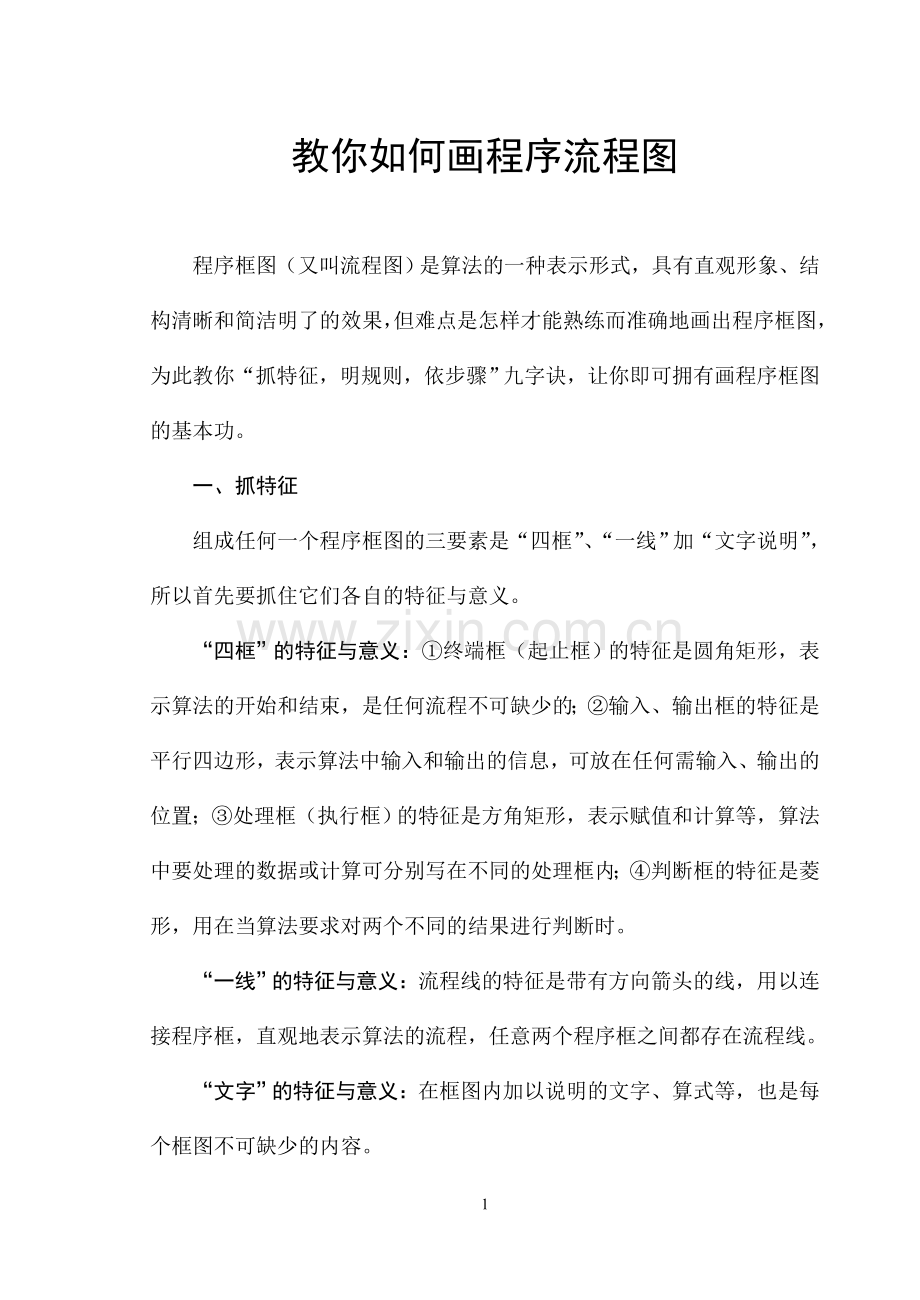

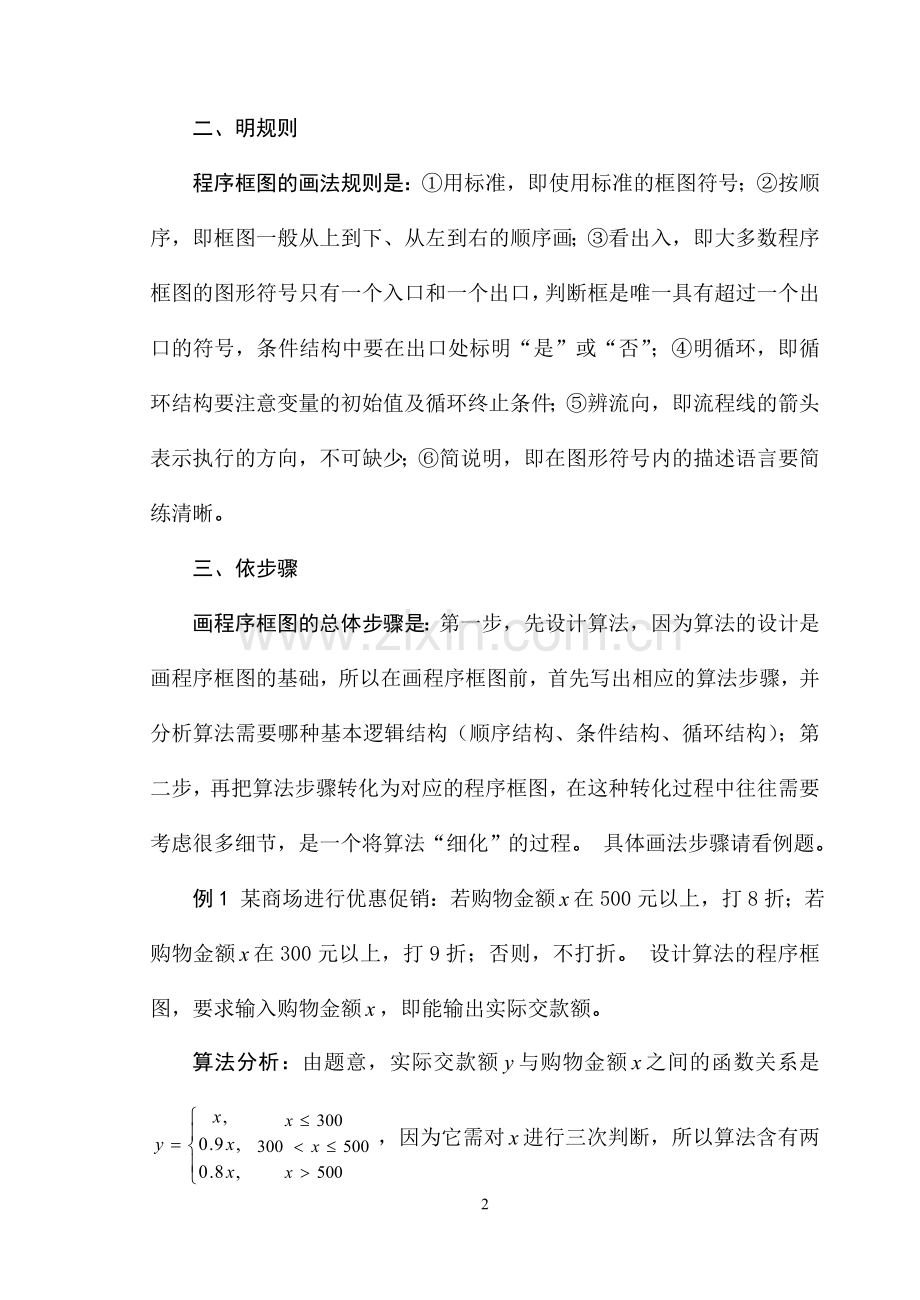

教你如何画程序流程图 程序框图(又叫流程图)是算法的一种表示形式,具有直观形象、结构清晰和简洁明了的效果,但难点是怎样才能熟练而准确地画出程序框图,为此教你“抓特征,明规则,依步骤”九字诀,让你即可拥有画程序框图的基本功。 一、抓特征 组成任何一个程序框图的三要素是“四框”、“一线”加“文字说明”,所以首先要抓住它们各自的特征与意义。 “四框”的特征与意义:①终端框(起止框)的特征是圆角矩形,表示算法的开始和结束,是任何流程不可缺少的;②输入、输出框的特征是平行四边形,表示算法中输入和输出的信息,可放在任何需输入、输出的位置;③处理框(执行框)的特征是方角矩形,表示赋值和计算等,算法中要处理的数据或计算可分别写在不同的处理框内;④判断框的特征是菱形,用在当算法要求对两个不同的结果进行判断时。 “一线”的特征与意义:流程线的特征是带有方向箭头的线,用以连接程序框,直观地表示算法的流程,任意两个程序框之间都存在流程线。 “文字”的特征与意义:在框图内加以说明的文字、算式等,也是每个框图不可缺少的内容。 二、明规则 程序框图的画法规则是:①用标准,即使用标准的框图符号;②按顺序,即框图一般从上到下、从左到右的顺序画;③看出入,即大多数程序框图的图形符号只有一个入口和一个出口,判断框是唯一具有超过一个出口的符号,条件结构中要在出口处标明“是”或“否”;④明循环,即循环结构要注意变量的初始值及循环终止条件;⑤辨流向,即流程线的箭头表示执行的方向,不可缺少;⑥简说明,即在图形符号内的描述语言要简练清晰。 三、依步骤 画程序框图的总体步骤是:第一步,先设计算法,因为算法的设计是画程序框图的基础,所以在画程序框图前,首先写出相应的算法步骤,并分析算法需要哪种基本逻辑结构(顺序结构、条件结构、循环结构);第二步,再把算法步骤转化为对应的程序框图,在这种转化过程中往往需要考虑很多细节,是一个将算法“细化”的过程。 具体画法步骤请看例题。 例1 某商场进行优惠促销:若购物金额在500元以上,打8折;若购物金额在300元以上,打9折;否则,不打折。 设计算法的程序框图,要求输入购物金额,即能输出实际交款额。 算法分析:由题意,实际交款额与购物金额之间的函数关系是 ,因为它需对进行三次判断,所以算法含有两个条件结构,写出算法步骤如下: 第一步,输入购物金额。 第二步,判断吗?若是,则;否则,进入第三步。 第三步,判断吗?若是,则;否则,。 第四步,输出,结束算法。 画法步骤:①画顺序结构图,即起止框及输入框,并用流程线连接(如图①);②画条件结构图,即画判断框并判断?若是,则画处理框并填入“”,否则流向下一个判断框(如图②);③再画条件结构图,即画判断框并判断?若是, 则画处理框“”,否则画处理框“” (如图③);④画一个总的输出框并输出,以及起止框表示算法结束(如图④)。 最后,合成整个算法程序框图如图1。 点评:画程序框图的关键是分析算法步骤,因为程序框图是算法步骤的图形表示,所以算法步骤越明确画图就越容易;另外,如分段函数这种需要对条件进行判断的算法设计中,宜使用条件结构。 例2 若,试设计算法的程序框图,寻找满足条件的最小奇数。 算法分析:因为涉及类加问题,所以算法含有循环结构,写出直到型循环结构的算法步骤如下: 第一步,令。 第二步,计算,。 第三步,判断吗?若是,则输出,结束算法;否则,返回第二步。 画法步骤:①画顺序结构图,即起止框及两个处理框,并分别填入循环初始条件(如图①);②画循环结构图,先画循环体即两个处理框(一个累加,一个计数),再画循环终止条件,即判断框并判断?若是,则输出,否则,流向循环体之前进行再循环(如图②);③画输出框输出,以及起止框表示算法结束(如图③)。 最后,合成整个算法程序框图如图2。 点评:循环结构必包含顺序结构和条件结构,所以本题具有一定的典型性和示范性;如累加、类乘等需要反复执行的算法设计中,宜使用循环结构,这时要密切注意“循环体”、“循环变量”和“循环终止条件”三个重要组成部分的框图设计。 4
