钟楼加固方案.doc

库车宁波“双语”教师培训中心

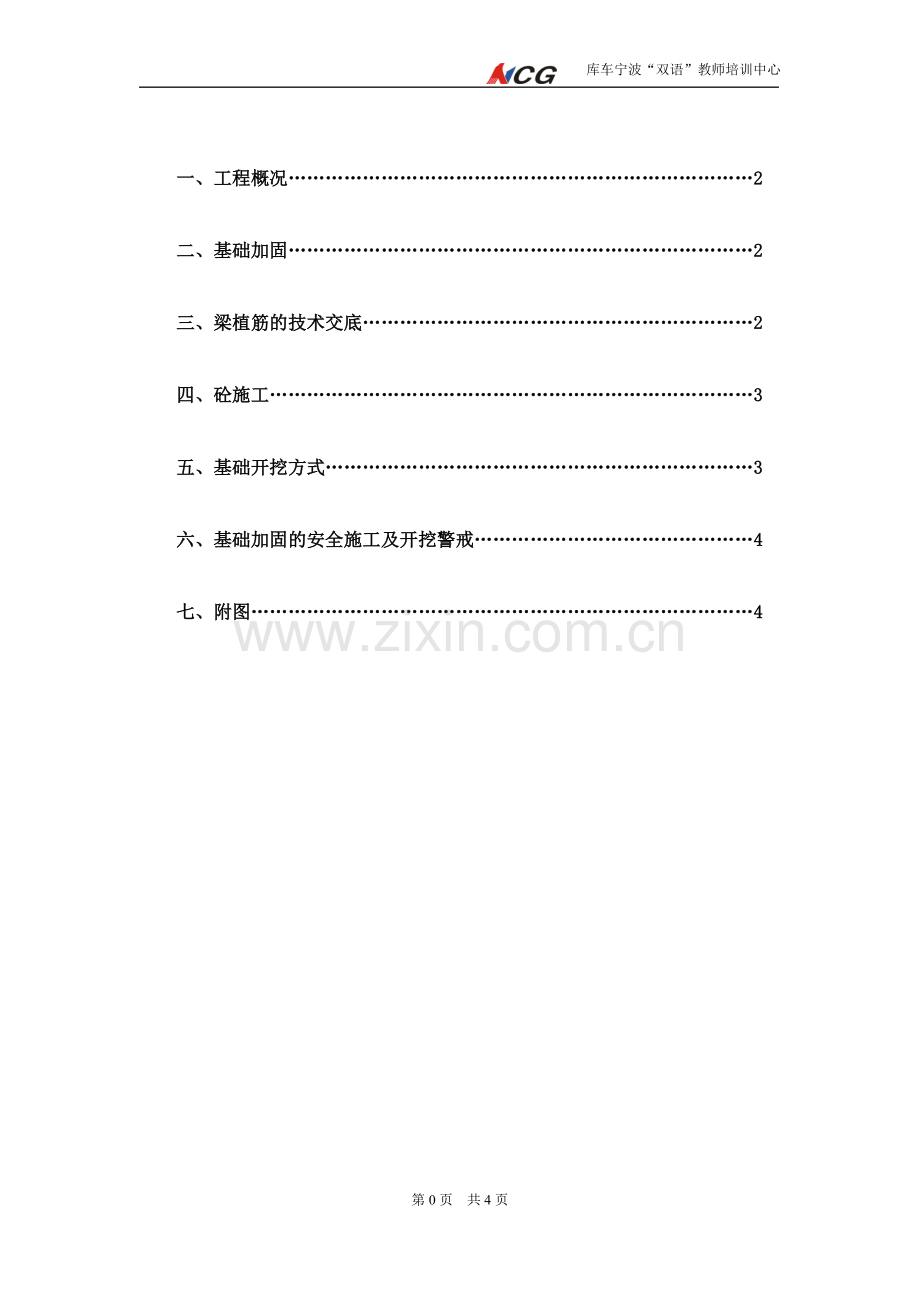

一、工程概况…………………………………………………………………2

二、 基础加固…………………………………………………………………2

三、 梁植筋的技术交底………………………………………………………2

四、 砼施工……………………………………………………………………3

五、 基础开挖方式……………………………………………………………3

六、 基础加固的安全施工及开挖警戒………………………………………4

七、 附图………………………………………………………………………4

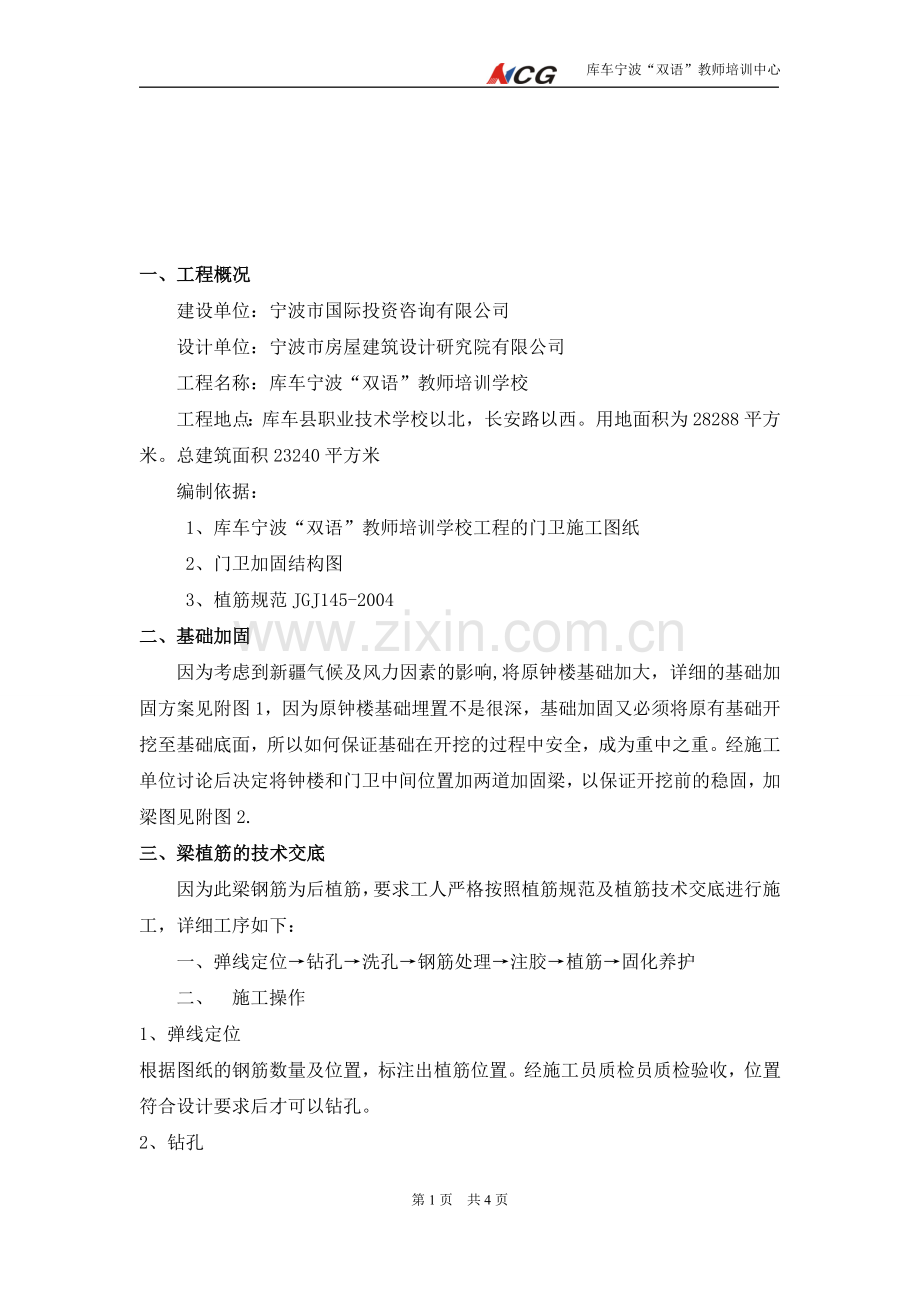

一、工程概况
建设单位：宁波市国际投资咨询有限公司
设计单位：宁波市房屋建筑设计研究院有限公司
工程名称：库车宁波“双语”教师培训学校
工程地点：库车县职业技术学校以北，长安路以西。用地面积为28288平方米。总建筑面积23240平方米
编制依据：
1、库车宁波“双语”教师培训学校工程的门卫施工图纸
2、门卫加固结构图
3、植筋规范JGJ145-2004
二、基础加固
因为考虑到新疆气候及风力因素的影响,将原钟楼基础加大，详细的基础加固方案见附图1，因为原钟楼基础埋置不是很深，基础加固又必须将原有基础开挖至基础底面，所以如何保证基础在开挖的过程中安全，成为重中之重。经施工单位讨论后决定将钟楼和门卫中间位置加两道加固梁，以保证开挖前的稳固，加梁图见附图2.
三、梁植筋的技术交底
因为此梁钢筋为后植筋，要求工人严格按照植筋规范及植筋技术交底进行施工，详细工序如下：
一、 弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护
二、 施工操作
1、弹线定位
根据图纸的钢筋数量及位置，标注出植筋位置。经施工员质检员质检验收，位置符合设计要求后才可以钻孔。
2、钻孔
用冲击钻钻孔，钻头直径应比钢筋直径大4mm左右。钻孔深度不小于15d（d为钢筋直径）。
3、洗孔
洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用不掉毛的毛刷，套上加长棒，伸至孔底，来回反复抽动，把灰尘和碎渣带出，再用吹出浮沉。吹完后再用脱脂棉沾酒精或丙酮擦洗孔壁。
4、钢筋处理钢筋锚固部分要清除表面锈迹及其他污物。
5、注胶
锚固胶要选用合格的植筋专用胶水，产品要有合格证明，注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的1/3或计算孔内的用胶量,应扣除钢筋体积，孔内注完胶后应立即植筋。
6、植筋
首先将配置好的结构胶注入孔内(宜孔深的1/3或计算孔内的用胶量,应扣除钢筋体积)，并将结构胶涂于钢筋锚固端，然后缓慢将钢筋插入孔内,同时要求钢筋旋转,使结构胶从孔口溢出,排出孔内空气，钢筋外露部分长度保证工程需要。
7、养护
植筋施工完毕后注意保护，２４小时之内严禁有任何扰动，以保证结构胶的正常固化。
四、砼施工
钢筋的绑扎、模板的安装、及砼的浇筑均按照原有施工方案进行，浇筑之前必须经监理及代建验收。
五、基础开挖方式
因为基础需要开挖至基础底面，所以开挖顺序很是重要，经各单位讨论后决定，沿基础对角线开挖。
开挖顺序
先挖 东北角-西南角，将钢筋绑扎好，模板安装好，浇筑砼，待砼强度达到80%之后拆模回填
后挖 西北角-东南角，，将钢筋绑扎好，模板安装好，浇筑砼，待砼强度达到80%之后拆模回填
沿对角线开挖的对角线界限见附图3
加固完成
此方案是为钟楼基础开挖提供思路，请领导批准按此方案施工。
六、 安全施工及开挖警戒
安全控制措施
1.在项目经理领导下，设置安全及文明施工领导小组，配专职人员负责钟楼基础开挖阶段的安全及文明施工检查，发现问题及时整改，消除隐患，严禁违章作业。
2.全体施工人员要牢固树立“安全第一”和“预防为主”的思想，履行各自岗位上的安全责任制所规定的职责，确保安全生产。
3.在施工现场做好安全“三宝”“四口”防护工作，现场设安全防护栏，不得拆除、搬移和取消，防止摔伤、物体打击、机电伤害、高空坠落等事故发生。
4.基础开挖工人的安全技术交底，开挖同时有专门人员对钟楼监看，一旦发生异常，随时警报
开挖警戒
1、 在基础开挖边界外侧5米处设置警示带，严禁非施工人员入内
2、 安排专门的安全员负责基础开挖时的安全
3、 一旦基础面挖出便以最快的速度将钢筋绑扎进去，并随时浇筑，完成之后回填
七、 附图 附图1、附图2、附图3
