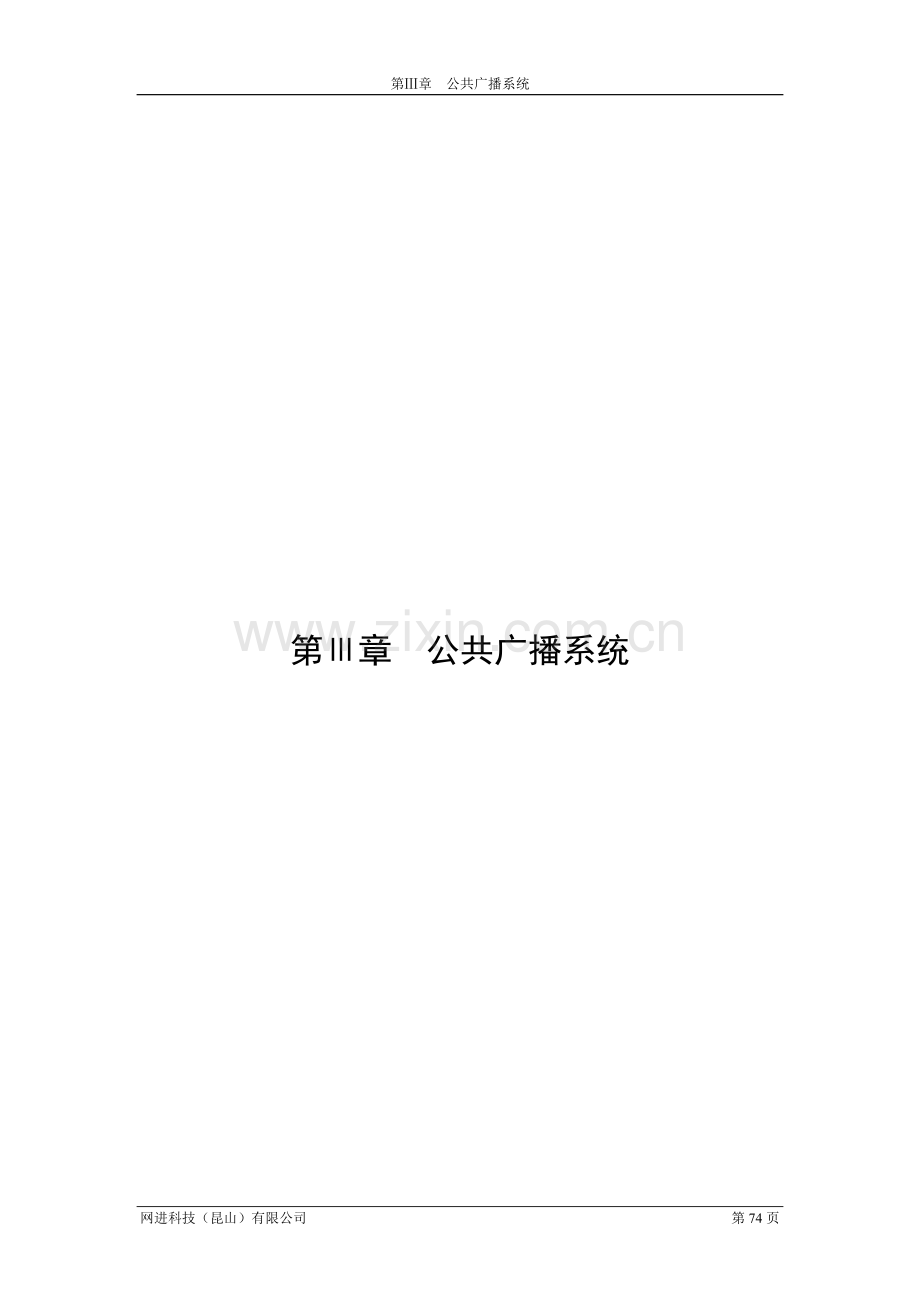

第Ⅲ章　公共广播系统

第Ⅲ章　公共广播系统

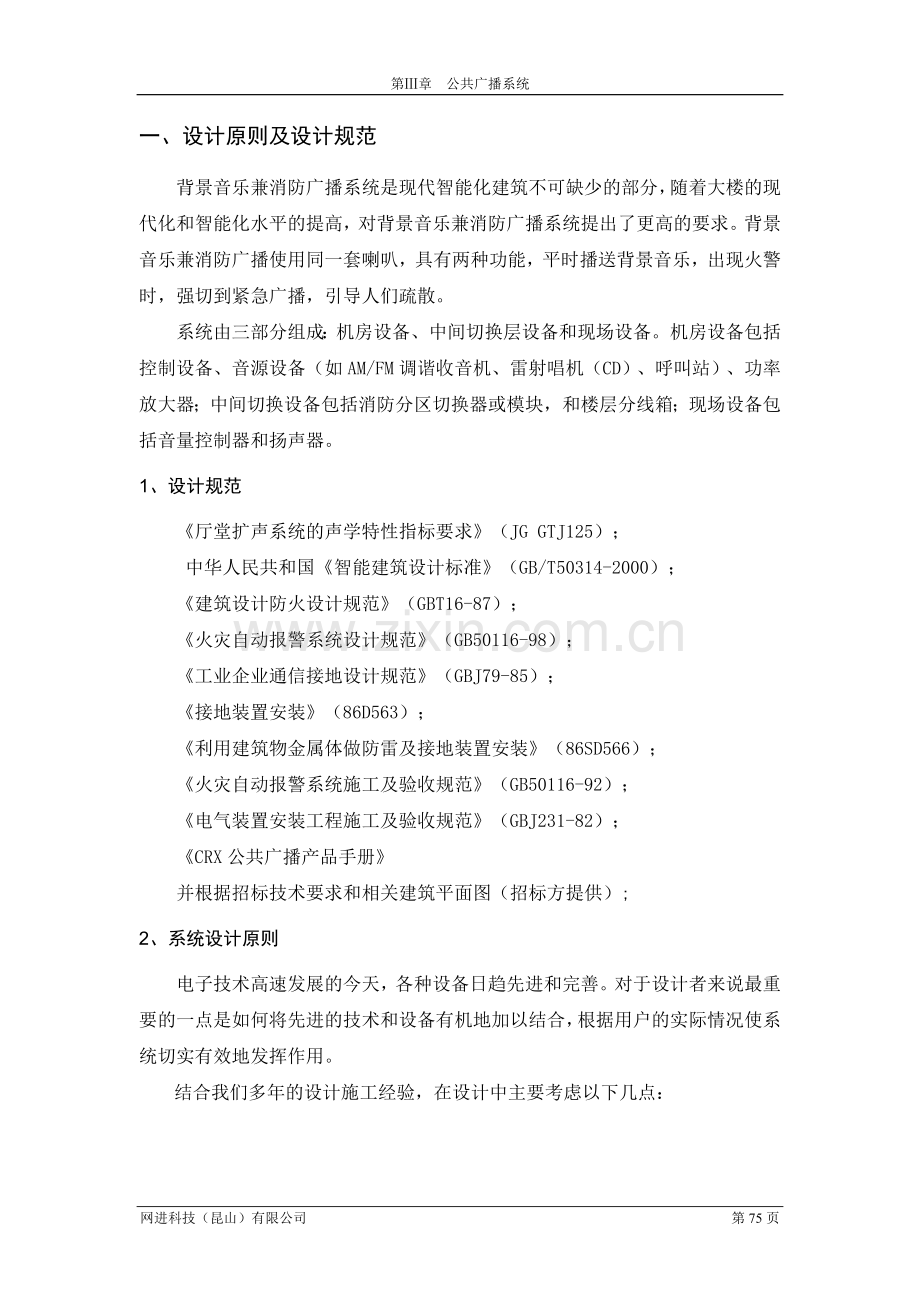

一、设计原则及设计规范
背景音乐兼消防广播系统是现代智能化建筑不可缺少的部分，随着大楼的现代化和智能化水平的提高，对背景音乐兼消防广播系统提出了更高的要求。背景音乐兼消防广播使用同一套喇叭，具有两种功能，平时播送背景音乐，出现火警时，强切到紧急广播，引导人们疏散。
系统由三部分组成：机房设备、中间切换层设备和现场设备。机房设备包括控制设备、音源设备（如AM/FM调谐收音机、雷射唱机（CD）、呼叫站）、功率放大器；中间切换设备包括消防分区切换器或模块，和楼层分线箱；现场设备包括音量控制器和扬声器。
1、设计规范
《厅堂扩声系统的声学特性指标要求》（JG GTJ125）；
中华人民共和国《智能建筑设计标准》（GB/T50314-2000）；
《建筑设计防火设计规范》（GBT16-87）；
《火灾自动报警系统设计规范》（GB50116-98）；
《工业企业通信接地设计规范》（GBJ79-85）；
《接地装置安装》（86D563）；
《利用建筑物金属体做防雷及接地装置安装》（86SD566）；
《火灾自动报警系统施工及验收规范》（GB50116-92）；
《电气装置安装工程施工及验收规范》（GBJ231-82）；
《CRX公共广播产品手册》
并根据招标技术要求和相关建筑平面图（招标方提供）;
2、系统设计原则
电子技术高速发展的今天，各种设备日趋先进和完善。对于设计者来说最重要的一点是如何将先进的技术和设备有机地加以结合，根据用户的实际情况使系统切实有效地发挥作用。
结合我们多年的设计施工经验，在设计中主要考虑以下几点：
2.1、先进性
该系统应充分考虑信息化社会迅猛发展的趋势，体现当代电子技术发展水平，在技术选用上适度超前，确保系统各种功能齐全，在近几年中技术继续处于领先地位，并随着科技的发展能不断改进完善。
2.2、成熟性和实用性
系统应采用被实践证明为成熟和适用的知名品牌技术和设备，最大限度地满足会展中心未来发展的需求，确保耐久实用。
2.3、集成性和可扩展性
设备应采用模块化配置，便于集中管理与分散控制，总体结构应保证系统的兼容性和可扩展性。
2.4、可靠性和经济性
系统设计要能保证工作的可靠性，并在技术先进性和可靠性及高性价比的前提下，通过优化设计达到经济性的目的。
本方案设计综合考虑了各种因素，使系统达到技术先进、安全可靠、功能齐全、性价比高、操作维护简便等特点。
二、系统分布设计
1、喇叭分布表
前端喇叭主要分布在大楼通道、地下车库、外围广场，广播控制室在1F监控室。广场及绿地单独分区，不纳入消防分区，具体情况如下：

点位分布
吸顶喇叭3W
室内音箱10W
室外音箱15W
B1F
2
21

1F
30
2

2F
26

3F
24

4F
6

5F
6

6F
6

7F
6

8F
6

9F
6

10F
6

11F
6

12F
8

室外

15
小计
138
23
15
2、需求分析
大楼A区地上十二屋，地下一层，B、C区各三层，根据大楼布置情况，B与C区并入A区，按楼层划分音乐分区，同时符合消防规范要实现邻层报警，室外广场、绿地一广播分区，共分十四个区，系统实现标准的邻层报警模式。
每层可选择播放不同背景音乐，自行车实验室音量就地控制，其余分区音量在1F监控室控制。广播寻呼进行每个区或同时多个区、全区呼叫等，其它末寻呼广播区域不受影响，主要功能如下：
● 能够实现分层寻呼，全楼寻呼
l 能够实现自动上下班打铃，自动播放节目，实现无人职守。
l 要实现与消防报警系统联接，并能在紧急情况下切换成紧急广播系统
l 需要在现场调节音量的大小，消防报警时要能强制切换打开。
l 系统背景/消防紧急广播为主，兼紧急广播寻呼等。
三、功能设计
1、设计功能描述
1）采用CT-6600主机，具备8路音源输入，16路输出的矩阵功能，可实现大楼十四区寻呼与广播，每个区或同时多个区、全区呼叫或音乐播放，其它末寻呼广播区域不受影响，采用可编程的CT-521呼叫站、可编程CD机CT1027和可编程调谐器CT-1028作为音源输入；
2）1F~4F采用1台四进四出前置放大器CT-1080处理音质，由于每层最大喇叭负载在110W以下，设计采用一台独立四通道/每通道120W输出功放CT-4S120驱动；
3）5F~8F由于每层最大喇叭负载在18W，设计采用一台独立四通道/每通道60W输出功放CT-4S60驱动；
4）9F~12F由于每层最大喇叭负载在24W以下，设计采用一台独立四通道/每通道60W输出功放CT-4S60驱动；5F~12F采用1台八进八出前置放大器CT-1040处理音质，
5）地下车库最大喇叭负载在216W以下，设计采用一台内置前置、后级240W输出功放CT-240驱动；以适应环境变化大，噪声强，管理困难场所。
6）广场绿地最大喇叭负载在210W以下，设计采用一台内置前置、后级240W输出功放CT-240驱动；以适应环境变化大，噪声强，管理困难场所。
7）消防联动设计中，建议消防广播系统设备与背景音乐广播完全分开，只共用现场喇叭，背景广播输出信号，通过消防报警系统分区联动模块继电器端子NC，消防广播音源信号接NO；正常情况下，该广播端子常闭，消防端子常开，背景音乐广播信号回路接通喇叭；一旦消防报警发生，该广播端子开路，消防端子闭合，消防广播信号回路接通喇叭，消防信号在报警区域引导疏散。
2、环境设计标准
大楼内为办公场所，背景噪声较小，约为30~40dB，而公共广播信号须大于噪声15dB以上才清晰有效，所以设计时，要求背景音乐的声压级>45dB，频响特性150Hz~12KHz+3dB。
外部广场及地下车库，背景噪声较大，约为50~60dB，而公共广播信号须大于噪声15dB以上才清晰有效，所以设计时，要求背景音乐的声压级>65dB
扬声器方面：结合实际使用环境采用天花扬声器，地下层用可用音箱，室外用草地扬声器。
另外设备采用19〃标准机柜安装，美观大方方便管理。
3、公共广播功能描述
根据大楼各个区域，各个时段的不同广播需求，对整个大楼广播系统进行控制和广
播,所以在大楼的广播设计中，要考虑到公共广播和紧急广播部分,即设计背景音乐，消防紧急广播相兼容。当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强切到紧急广播状态，以最高优先权进行紧急事故广播，并可进行人工广播来处理故，避免了慌忙中造成的误操作的可能性。
3.1、音乐播放的智能化
通过单片机控制编程,实现多个音源在不同时间、不同分区自动播出系统，操作简单，实现快捷。系统的设计提供多套音源设备，包括CD、MP3播放器、AM/FM广播和呼叫服务等，实现每天定时音乐铃声、广播电台节目，背景音乐的播放。
3.2、广播控制的智能化
传统的公共广播系统通常表现出来的是全体广播，手动分区广播。智能广播要达到音乐自动分区广播，广播呼叫站要能对各个不同的分区进行呼叫广播，而不影响其它区广播。紧急广播和一般公共广播采用同一套前端端叭和线路，系统与消防报警系统联动，采取与消防分区模块联锁，遇到火灾等紧急情况时，能自动强行切换并按N±1广播。
3.3、控制操作的人性化。
系统可配置遥控话筒，可在不同区域分别进行业务，呼叫广播。优先功能：紧急广播作为第一优先级，遥控话筒为第二优先级,公共广播作为第三优先级。根据需要配备相应的后台广播系统设备，并按广播专业理论布置室内外的扬声器，使大楼广播任一点不会出现重音等互相干扰。
l 机房可播放多套背景节目，统一调节音量大小。
l 可实现N±或N±4临层报警功能。
l 网络化管理，远程监控，图形化显示，中文界面，人性化的操作。
l 可定时开启、关闭整个系统电源，做到无人值守。
四、产品选型及性能设计
新加坡升和洋行有限公司，是一家拥有雄厚实力的专业公共广播、专业音响和卡拉OK设备制造商，并且在国内率先通过了ISO9001、中国电器产品3C认证。公司在中国大陆拥有畅通的销售渠道和广泛的客户基础。公司的代理商、经销商遍及整个中国大陆，并远销到东南亚、欧洲及美洲。
CRX广播系统在不断的发展过程中，通过引进、吸收、消化国际先进技术，已经拥有雄厚的开发、生产能力与技术力量，具备较为全面的产品线，广泛应用在住宅小区、大楼、银行、政府机关、医院、公园及大型商场。
1、传输线路
1F设广播控制机房，设备供电采用双回路供电，广播的功率馈送回路采用RVS2*1专用电缆，二线制定压音频传输方式。
定压式音频传输方式：亦称高阻输出方式。在远距离传输时，用高压（70V，100V，120V）传输，馈送给散布在各处的终端，每个终端由线间变压器进行降压和阻抗匹配。
2、管路铺设
采用高抗干扰屏蔽线，所有走线采用单独敷设，走道上和人可触用的地方用1MM厚金属线管，室外广播馈电线宜采用控制电缆、均采用U－PVC管埋地敷设在道路的两侧。地下管道在拐角处、过路的两端和进出建筑物的地方应设人（手）孔，引入建筑物的地下管不应少于两条，
3、原理图

共分十四个区，消防报警音源及功放设备由消防厂商单独设计，与背景音乐系统分开，只有前端线路及喇叭共用。
4、性能说明
4.1、广播喇叭设计
根据大楼室内外情况，选择各种以背景音乐及广播要求的扬声器,由于大楼广播分布范围广，覆盖面积大,在选择扬声器的配制时有着很大的空间。原则上应视环境选用不同品种规格的广播扬声器。例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器CT-105F。这类扬声器结构简单，价钱相对便宜，又便于施工，在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱CT-760，在室外广场绿地则采用色调和谐的造型CT-300CA；
在大楼内各楼层走道、大厅、餐厅有天花板不高于3m的场馆内，天花扬声器大体可以互相距离5~8m均匀配置。扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、各拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m。室外绿地等地方，要考虑到防水性能好,对人声及音乐声还原真实性好的喇叭.
声压级是指人在离广播扬声器覆盖区指定距离点的广播声音的dB数
灵敏度：是指当音箱加上额定1W功率时，在1M处测出的声压级，广播为了保证音质，不片面探求灵敏度。
鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：
（1）SPL=LM+10 1g P -20 1g r dB
天花扬声器的灵敏度级在88~93dB之间；额定功率为3~10W。以90dB/8W匡算，在离扬声器8m处的声压级约为81dB。在室内，早期反射声群和邻近扬声器贡献可使声压级增加2~3dB左右。
4.2、功放设计
广播功放具有70V和100V恒压输出端或定阻(8～16欧姆)。广播线路通常都可长可短。对于小功率功放定阻输出，总阻抗必须等于8欧姆，同时要考虑到扬声阻抗匹配。
广播功放额定输出功率，应选用多大的额定输出功率，须视广播扬声器的总功率而定，取决于广播分区功率大小。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P=K1．K２．Σ P0 （2）
Ｐ－功放设备输出总电功率（Ｗ）
P0－每一分路（相当于分区）同时广播时最大电功率
P0＝Ｋi．Ｐi
Ｐi－第i分区扬声器额定容量
Ｋi－第i分区同时需要系数：
服务性广播客房节目，取0.2～0.4
背景音乐系统，取0.5~0.6
业务性广播，取0.7~0.8
火灾事故广播，取1.0
Ｋ1－线路衰耗补偿系数：１.26~1.58
Ｋ2－老化系数：1.2~1.4
广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。但是，所有公共广播统原则上应能进行灾害事故紧急广播。对于全区域报警的广播系统,紧急广播系统功放的额定输出功率应>=广播扬声器总功率的1.3倍。
4.3、智能控制中心 CT-6600
l 人性化的设计，操作简单方便；
l 超强的编程自动控制，每天可多达200步；
l 内置灵活的音频矩阵， 8路输入，16路输出；
l 输入信号带独立的音量调节，可适应不同的音源设备；
l 内置可编程控制的MP3音源，采用CF卡存储，容量可任意扩充；
l 外控各种音源设备，实现定时、定点、定节目的自动播放；
l 强大的电源管理，内置4路可编程控制的电源、并可外控电源时序器进行扩容；
l 多模式的消防报警功能，包括全区报警、单分区独立报警、相邻（1.2.3.4）分区6种报警模式；
l 本地广播功能，可灵活的实现全区、分区广播；
l 配合呼叫站可进行远程寻呼广播；
l RJ45接口；
l 内置监听，可对各路输入信号进行监听；
l 自创的后备自动控制功能，方便实用；
l 灵活的手动、自动控制，设有多个功能快捷键；
规格
参数
电源
交220V/50HZ
功耗
30W
音频输入
LINE 10KΩ0.775V不平衡
音频输出
1KΩ0-1. 5V不平衡
频响
90dB
信噪比
0.1%
通信协议
RS422
通信接口
RJ45
通信速率
4800BPS
MP3存储介质
CF卡

4.4、六进六出前置信号放大器 CT-1018

电源
~220V/50Hz
功耗
35W
尺寸
484×350×88mm
重量
5.9Kg

l 6路信号独立放大
l 1路话筒输入，任意选择6路输出
l 有6区寻呼功能
l 具有话筒紧急广播强制切换功能

4.5、八进八出前置信号放大器 CT-1040
电源
~220V/50Hz
功耗
35W
尺寸
484×350×88mm
重量
5 Kg

l 设有8路独立输入，输出放大通道，每一通道均可独立调节音量
l 1路话筒输入，独立调节音量，任意选择8路输出，LED指示
l 具有8路任意寻呼功能，LED指示
l 话筒输入具有最高优先，强行切入优先功能，当有紧急信号输入时更有自动切入优先功能
l 2路紧急输入具有二级优先，当有紧急信号输入时
型号
CT-4S60
电源
~220V/50Hz
输出电压
70V、100V、8~16Ω
输出功率
4×60W
尺寸
484×490×88mm
频率响应
50Hz-16Hz 不均匀度≤1．5db
失真度
≤0。1%
噪声
≤3mV
重量
21Kg
4.6、四通道纯后级广播扩音机 CT-4S60

l 一体化四声道输出
l 具有完善的保护功能
l 音质达到演出级水准
l 定压定阻输出 100V 、70V、 8-18Ω

4.7、合并式带前置广播扩音机 CT-240
型号
CT-240
CT-350
电源
~220V/50Hz
功耗
350W
450W
尺寸
484×450×132mm
重量
15Kg
16 Kg
输出功率
240W
350W

l 设有5个输入通道。每个通道均可独立调节
l 第一话筒优先，有强切入优先功能
l 输出电压100V、70V、4—16欧姆
4.8、编程控制CD机 CT-1027

电源
~220V/50Hz
功耗
30W
尺寸
484×350×88mm
重量
7Kg

l 微电脑控制，轻触式操作
l 直选节目，荧光显示
l 有遥控接口，能受控选曲或循环播放
4.9、编程控制调谐器 CT-1028

电源
~220V/50Hz
功耗
8W
尺寸
484×350×88mm
重量
5．7Kg

l 微电脑控制，数字调谐系统，轻触式操作
l 全轻触式按键控制VFD显示
l 具有自动搜索和记忆功能，AM/FM各可存储100个电台

4.10、一体化优质天花喇叭 CT-105
型号
CT-105
额定/最大功率
3/5W
输入电压
70/100V
灵敏度
88db
频率响应
110-13000hz
开孔尺寸
φ165mm
重量
0.8KG

4.11、室内音箱 CT-760

型号
CT-760　　　　　　　
 额定/最大功率
10W/15W　　　　　　
 输入电压
70V/100V　　　　　
 频率响应
230-12KHz　　　　
 灵敏度
93dB　　　　　　
 尺寸
170×28×160mm　　
 重量
2.2Kg　　　　　　　

4.12、室外音箱 CT-300CA
 型号
CT-300CA
 额定/最大功率
15W/25W
 输入电压
70V/100V
 频率响应
120-15KHz　　
 灵敏度
95dB
 安装尺寸
ø310mm
 重量
5Kg

4.13、主话筒系列CT-521
型号
CT-521
阻抗
600欧姆
灵敏度
-62db
频率响应
50-13500hz
尺寸
420*190*130mm
重量
1.4KG

五、广播系统设备清单
序号
产品名称
产品型号
单位
数量
1.中控室设备　
1
智能控制中心
CT-6600
台
1
2
广播编程CD机
CT-1027
台
1
3
广播编程调谐器
CT-1028
台
1
4
前置放大器
CT-1040
台
1
5
前置放大器
CT-1018
台
1
6
四声道纯后级功放
CT-4S60
台
2
7
四声道纯后级功放
CT-4S120
台
1
8
合并式带前置扩声机
CT-240
台
2
9
寻呼话筒
CT-521
台
1
10
42U机柜
CT-42U
只
1
2.现场设备
11
一体化天花喇叭3W
CT-105F
只
138
12
室内音箱10W
CT-760
只
23
13
室外音箱15W
CT-300CA
只
15
