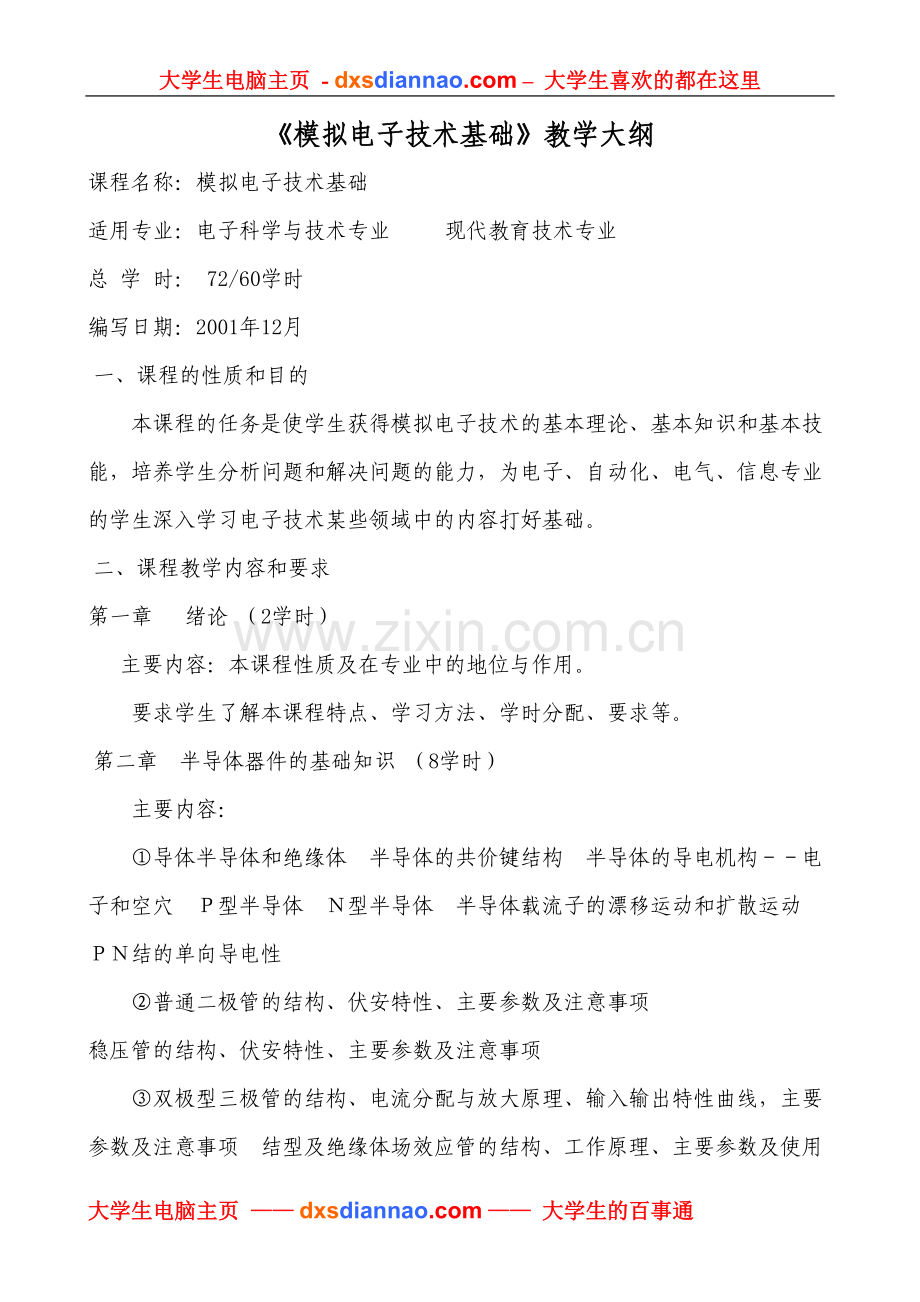

《模拟电子技术基础》教学大纲
课程名称：模拟电子技术基础
适用专业：电子科学与技术专业 　　现代教育技术专业
总 学 时： 72/60学时
编写日期：2001年12月
 一、课程的性质和目的
　本课程的任务是使学生获得模拟电子技术的基本理论、基本知识和基本技能，培养学生分析问题和解决问题的能力，为电子、自动化、电气、信息专业的学生深入学习电子技术某些领域中的内容打好基础。
 二、课程教学内容和要求
第一章 绪论 （2学时）
　主要内容：本课程性质及在专业中的地位与作用。
要求学生了解本课程特点、学习方法、学时分配、要求等。
 第二章 半导体器件的基础知识 （8学时）
主要内容：
　　①导体半导体和绝缘体　半导体的共价键结构　半导体的导电机构－－电子和空穴　Ｐ型半导体　Ｎ型半导体　半导体载流子的漂移运动和扩散运动　ＰＮ结的单向导电性
　　②普通二极管的结构、伏安特性、主要参数及注意事项　
稳压管的结构、伏安特性、主要参数及注意事项　
　　③双极型三极管的结构、电流分配与放大原理、输入输出特性曲线，主要参数及注意事项　结型及绝缘体场效应管的结构、工作原理、主要参数及使用注意事项。

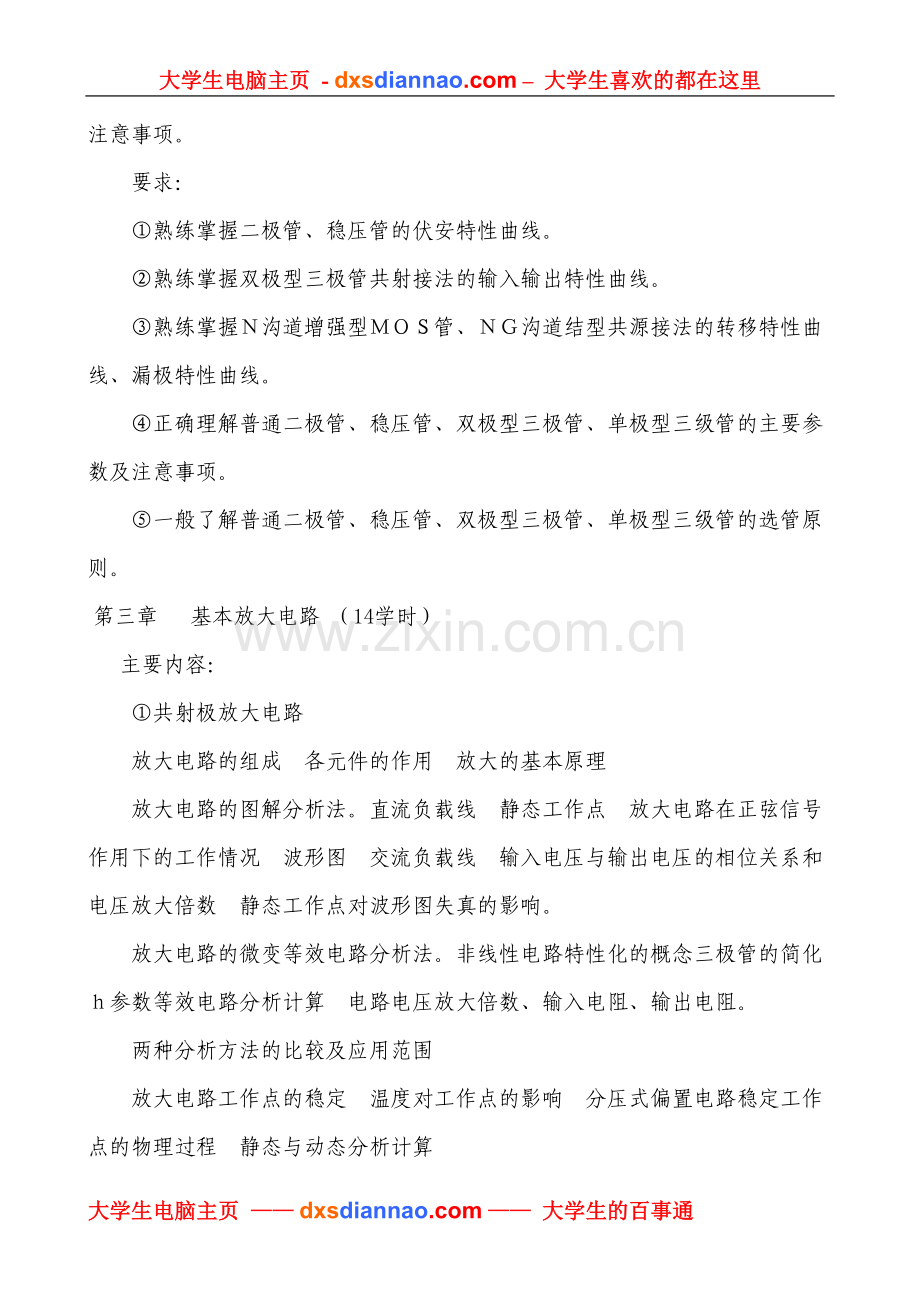

　 要求：
　　①熟练掌握二极管、稳压管的伏安特性曲线。
　　②熟练掌握双极型三极管共射接法的输入输出特性曲线。
　　③熟练掌握Ｎ沟道增强型ＭＯＳ管、ＮＧ沟道结型共源接法的转移特性曲线、漏极特性曲线。
　　④正确理解普通二极管、稳压管、双极型三极管、单极型三级管的主要参数及注意事项。
　　⑤一般了解普通二极管、稳压管、双极型三极管、单极型三级管的选管原则。
 第三章 基本放大电路 （14学时）
　主要内容：
　　①共射极放大电路
　　放大电路的组成　各元件的作用　放大的基本原理
　　放大电路的图解分析法。直流负载线　静态工作点　放大电路在正弦信号作用下的工作情况　波形图　交流负载线　输入电压与输出电压的相位关系和电压放大倍数　静态工作点对波形图失真的影响。
　　放大电路的微变等效电路分析法。非线性电路特性化的概念三极管的简化ｈ参数等效电路分析计算　电路电压放大倍数、输入电阻、输出电阻。
　　两种分析方法的比较及应用范围
　　放大电路工作点的稳定　温度对工作点的影响　分压式偏置电路稳定工作点的物理过程　静态与动态分析计算
　　②共集和共基电路
　　射极输出器电路的组成、分析计算及工作特点　共基电路的组成与工作特点
　　③结型场效应管放大电路
　　直流偏置电路　静态分析　微变等效电路分析法
　　④共射基本放大电路的频率特性
　　频率响应概念　频率失真　势垒电容及扩散电容的概念　半导体三极管的频率参数　三极管的简化混合Π型等效电路　隔直电容对低频特性的影响　结电容及杂散电容对高频特性的影响　波形图
　　⑤多级放大电路
　　级间耦合方式　输入电阻、输出电阻及放大倍数的计算　频率特性
　要求：
　　①熟练掌握用估算法计算放大电路的静态工作点。
　　②熟练掌握共射电路（包括分压式工作点稳定电路）、共集和共源放大电路的工作原理，正确运用简化ｈ参数微变等效电路分析计算Ａｒ、ｒｉ、ｒｏ。
　　③正确运用向量法分析放大电路的幅频特性和相频特性，正确理解含有一个时间常数的ｆｈ和ｆｌ。
　　④正确理解共射、共集电路的性能比较。
　　⑤了解单极点放大电路波特图的画法。
　　⑥定型了解多级放大电路频率特性与单级放大电路频率特性的关系。
 第四章 负反馈放大电路 （10学时）
　主要内容：
　　①反馈的基本概念与分类
　　反馈的概念　正反馈与负反馈　电压反馈与电流反馈　串联反馈与并联反馈　负反馈四种不同组态的判别
　　②负反馈放大电路的框图及一般表达式
　　反馈深度　四种不同负反馈组态下Ａ和Ｆ的含义
　③负反馈对放大倍数的性能的影响
　　提高放大倍数的稳定性　扩展频带　减小非线性失真　对干扰与噪声的抑制　对输入输出电阻的影响
　　④深度负反馈条件下的Ａvf的计算
　　⑤负反馈放大电路的自激概念及补偿消振方法
　要求：
　　①熟练掌握反馈极性和反馈类型的判断方法，能根据要求引入所需的负反馈
　　②熟练掌握引入负反馈后对放大性能的影响
　　③熟练掌握深度负反馈条件下Ａvf的计算
　　④正确理解Ａf=Ａ/(1＋ＡＦ)公式的意义
　　⑤了解自激概念及滞后补偿消振的方法。
 第五章 正弦波振荡电路 （8学时）
　主要内容：
　　①正弦波振荡电路组成框图　振荡条件判断相位平衡条件的方法
　　②ＲＣ文氏电桥振荡电路
　　电路组成　ＲＣ串联选频网络选频特性的分析　起振条件与振荡频率　稳幅措施
　③ＬＣ正弦波振荡电路
　　ＬＣ并联回路选频特性简介　　变压器反馈式及电感三点式（或电容三点式）ＬＣ振荡电路的相位平衡判别，振荡频率，石英晶体振荡电路。
　 要求：
　 ①熟练掌握文式电桥正弦振荡电路工作原理，起振条件及Ｃ1＝Ｃ2，Ｒ1＝Ｒ2条件下的ｆ0计算。
　②能用相位平衡条件判断ＲＣ电路能否产生正弦振荡。
　③一般了解ＲＣ振荡电路的稳幅措施和满足起振条件时Ａ的临界值。
　　④能用相位平衡条件判断ＬＣ电路能否产生正弦振荡。
第六章 直接耦合放大电路 （8学时）
　　主要内容：
　　①直接耦合放大电路的特殊问题
　　电平移动　零点漂移　抑制零漂的措施
　　②差动放大电路
　　基本电路及工作原理，长尾式放大电路及恒流源放大电路对漂移的抑制　差动放大倍数
　　共模输入及共模抑制比的概念　差动放大电路的四种联接方式
　　③功率放大电路
　　低频功率放大电路的一般要求　复合管ＯＴＬ乙类互补对称电路工作原理　交越失真　ＯＴＬ甲乙互补对称电路　ＯＣＬ准互补对称电路　实用功率放大电路举例
　　要求：
　　①熟练掌握ＯＴＬ甲乙式互补功率放大电路，ＯＣＬ准互补功率放大电路的工作原理。
　　②熟练掌握复合管，互补电路的正确接法。
　　③一般了解交越失真的概念。
第七章 集成运算放大器及应用 （14学时）
　　主要内容：
　　①集成运算放大电路组件
　　线性集成运放特点　集成运放内部结构框图介绍　主要技术参数及使用注意事项
　　②基本运算电路
　　比例运算电路　电压跟随电路　和差运算电路　微分运算电路　积分运算电路对数反对数运算电路
　　③集成运放的其他应用电路
　　有源滤波电路　采样保持电路　比较器　矩形波发生器　三角波发生器
　　要求：
　　①熟练掌握集成运放线性、非线性应用的外部条件，正确理解主要参数和注意事项。
　　②熟练掌握比例运算，和差运算、积分运算、微分运算电路的工作原理，正确理解运用虚地、虚短路概念分析计算输入输出关系。
　　③熟练掌握比较器工作原理，正确理解阀值电平。
　　④正确理解矩形波发生器、锯齿波发生器的工作原理的输出波形。
　　⑤一般了解对数反对数工作原理和输入输出关系。
第八章 直流稳压电源 （8学时）
　　主要内容：
　　①整流滤波电路
　　单相全波桥式整流电容滤波电路的组成，工作原理及波形图
　　②稳压管组成稳压电路工作原理
　　③具有放大环节的简单串联型稳压电路工作原理
　　④集成三端稳压器工作原理
　　要求：
　　①正确理解单相整流电容滤波电路交流有效值与直流平均值的关系。
　　②熟练掌握稳压管稳压电路工作原理和限流电阻选择。
　　③正确理解具有放大环节的简单串联型稳压电路的工作原理的电压调节范围。
三、课程教学环节的安排和基本要求
（一）课堂讲授
教学方法：启发式教学；多媒体CAI教学
（二）实验教学
实验教学内容和要求：
1、实验课总的目的与要求
　　实验课的目的：
　　培养学生的电子电路实验研究能力，培养学生理论联系实际的能力。使学生能根据实验结果，利用所学理论，通过分析找出内在联系，从而对电路参数进行调整，使之符合性能要求。在实际中培养学生实事求是、严谨的科学作风。
　　实验基本要求：
　　（1）正确使用示波器、信号发生器、数字万用表、稳压电源等常用仪器。
　　（2）掌握电压、电流平均值、有效值、峰值、频率、相位以及电子电路主要技术指标的测试技术。
　　（3）具有查阅电子器件手册的能力。
　　（4）能根据常用小系统电路选用合适的元器件，并进行组装调试。
　　（5）初步具有分析、排除电子电路常见故障的能力。
　　（6）初步具有正确处理实验数据、分析误差的能力。
　　（7）能独立写出严谨的、有理论分析的、实事求是的、文理通顺的、字迹端正的实验报告。
2、常用电子仪器使用及电子元件的识别 （6学时）
　　主要内容：
　　（1）示波器、信号发生器、数字万用表、晶体管毫伏表、直流稳压电源的使用。
　　（2）二极管、三极管的管脚判别。
　　（3）观察用图示仪器测试三极管的输入输出特性曲线。
　　要求：
　　（1）掌握示波器、信号发生器、数字万用表、晶体管毫伏表、直流稳压电源的用途，初步学习其使用方法及注意事项
　　（2）掌握用普通万用表辨别二、三极管的管型及管脚的方法。
3、单管交流放大电路 （14学时）
　　主要内容：
　　（1）观察电路各主要参数对放大器性能的影响。
　　（2）学习静态工作点和电压放大倍数的测试。
　　要求：
　　（1）掌握Ｑ点和电压放大倍数的测试方法。
　　（2）能借助示波器调节Ｑ点以达到消除失真，获得最大放大倍数，最大输出幅度。
　　（3）掌握常用电子仪器的使用方法。
　　（4）学习如何进行误差分析。
4、多级交流放大电路 （6学时）
　　主要内容：
　　（1）多级交流放大电路Ｑ点的设置与测试。
　　（2）多级交流放大电路电压放大倍数、输入阻抗、输出阻抗测试。
　　（3）幅频特性测试。
　　要求：
　　（1）验证二级放大电路中Ａv＝Ａv1ＸＡv2，
Ａv≠Ａv1单×Ａv2单.
　　（2）掌握放大电路输入阻抗、输出阻抗、幅频特性的测试方法及数据处理方法。
　　（3）了解自激振荡的消除方法。
5、电压串联负反馈放大电路 （10学时）
　　主要内容：
　　（1）负反馈对放大电路性能的影响。
　　（2）负反馈放大器性能测试。
　　要求：
　　（1）掌握负反馈放大器Ｑ点的测试方法，复习巩固放大器性能的测试方法。
　 （2）验证负反馈改善放大器性能的利率，验证深度负＝反馈条件下Ａvf＝１／Ｆvv。
6、集成运放应用（一） （10学时）
　　主要内容：
　　比率、求和、积分、微分、正弦波发生器。
　　要求：
　　（1）正确理解调零，消振意义并掌握其方法。
　　（2）进一步巩固线性应用时虚地、虚短路概念，加深理解比例、求和、积分、微分的输入输出关系。
　　（3）学会调节参数建立正弦振荡，掌握频率参数的测试方法。
※7、集成运放应用（二） （8学时）
　　主要内容：比较器、三角波发生器。
　　要求：
　　（1）.正确理解非线性应用下运放工作特点。
　　（2）.进一步巩固比较器、三角波发生器工作特点与分析方法。
　　（3）.培养电路调整能力。
※８、稳压电源 （6学时）
　　主要内容：
　　整流、滤波、简单串联型直流稳压电源
　　要求：
　　（1）培养安装调试简单直流稳压电源系统的能力。
　　（2）学会稳压系数Ｓr和输出电阻ｒ０测试。
　　（3）巩固稳压电路工作原理。
（三）考核
１．形式：笔试闭卷１００分钟
２．要求：自拟试题
四、本课程与其它课程的联系与分工
先修课程：电路
为电类专业课程奠定坚实基础
五、建议教材及教学参考书
教 材：《模拟电子技术基础》（第三版） 童诗白主编 高等教育出版社
参考书：《电子技术基础》（模拟部分）（第四版） 康华光主编 高等教育出版社
六、必要说明
　　　本大纲是根据高等工业学校电子技术基础课程（模拟）部分基本要求结合我系教学计划、教学学时（课内85/68学时）、实验条件及国家教委推荐的有关教材制订而成。
