水运工程材料专业试验检测理论考试题.doc

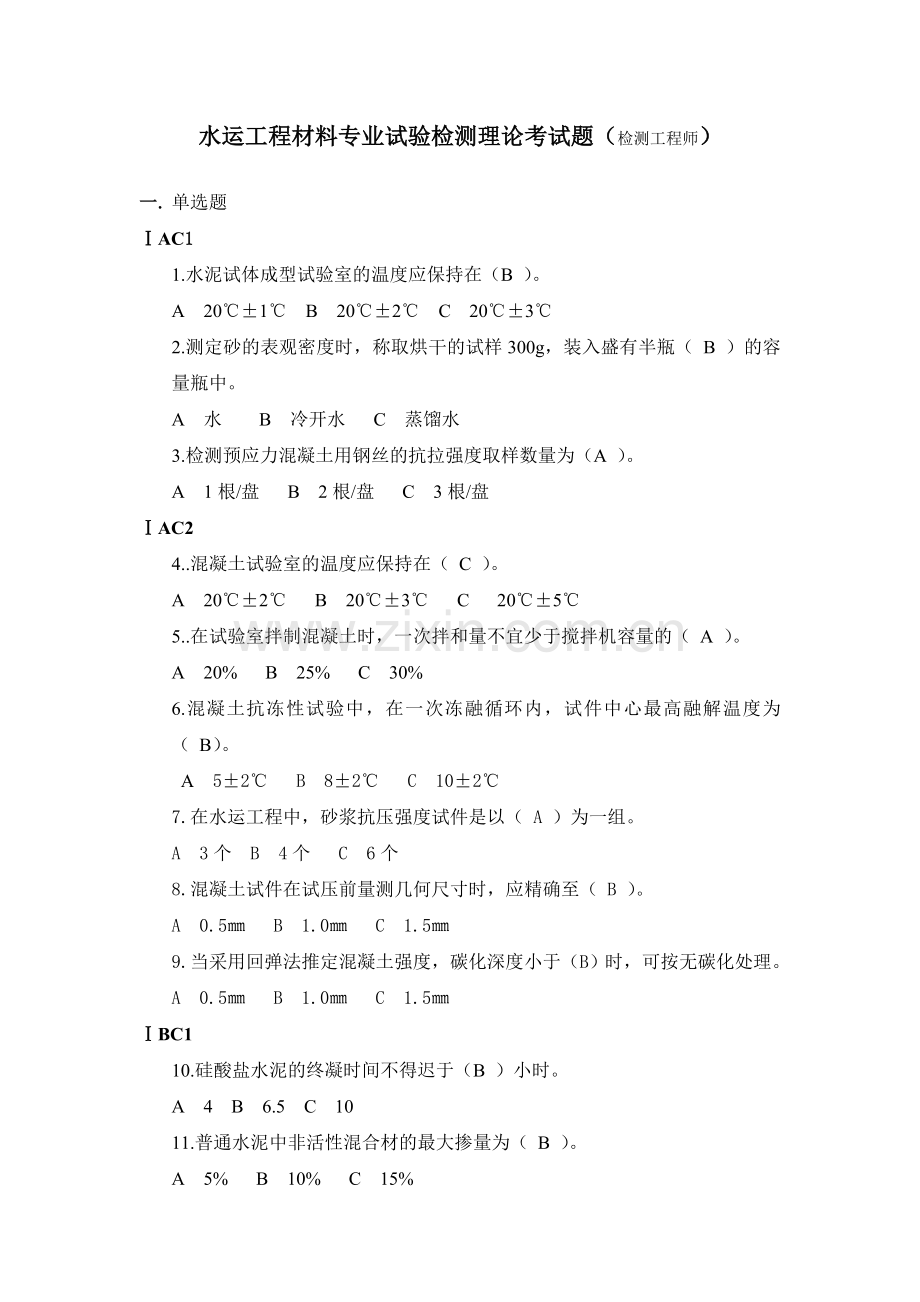

水运工程材料专业试验检测理论考试题（检测工程师）

一. 单选题
ⅠAC1
1.水泥试体成型试验室的温度应保持在（B ）。
A 20℃±1℃ B 20℃±2℃ C 20℃±3℃
2.测定砂的表观密度时，称取烘干的试样300g，装入盛有半瓶（ B ）的容量瓶中。
A 水 B 冷开水 C 蒸馏水
3.检测预应力混凝土用钢丝的抗拉强度取样数量为（A ）。
A 1根/盘 B 2根/盘 C 3根/盘
ⅠAC2
4..混凝土试验室的温度应保持在（ C ）。
A 20℃±2℃ B 20℃±3℃ C 20℃±5℃
5..在试验室拌制混凝土时，一次拌和量不宜少于搅拌机容量的（ A ）。
A 20% B 25% C 30%
6.混凝土抗冻性试验中，在一次冻融循环内，试件中心最高融解温度为（ B）。
A 5±2℃ B 8±2℃ C 10±2℃
7.在水运工程中，砂浆抗压强度试件是以（ A ）为一组。
A 3个 B 4个 C 6个
8.混凝土试件在试压前量测几何尺寸时，应精确至（ B ）。
A 0.5㎜ B 1.0㎜ C 1.5㎜
9.当采用回弹法推定混凝土强度，碳化深度小于（ B ）时，可按无碳化处理。
A 0.5㎜ B 1.0㎜ C 1.5㎜
ⅠBC1
10.硅酸盐水泥的终凝时间不得迟于（B ）小时。
A 4 B 6.5 C 10
11.普通水泥中非活性混合材的最大掺量为（ B ）。
A 5% B 10% C 15%

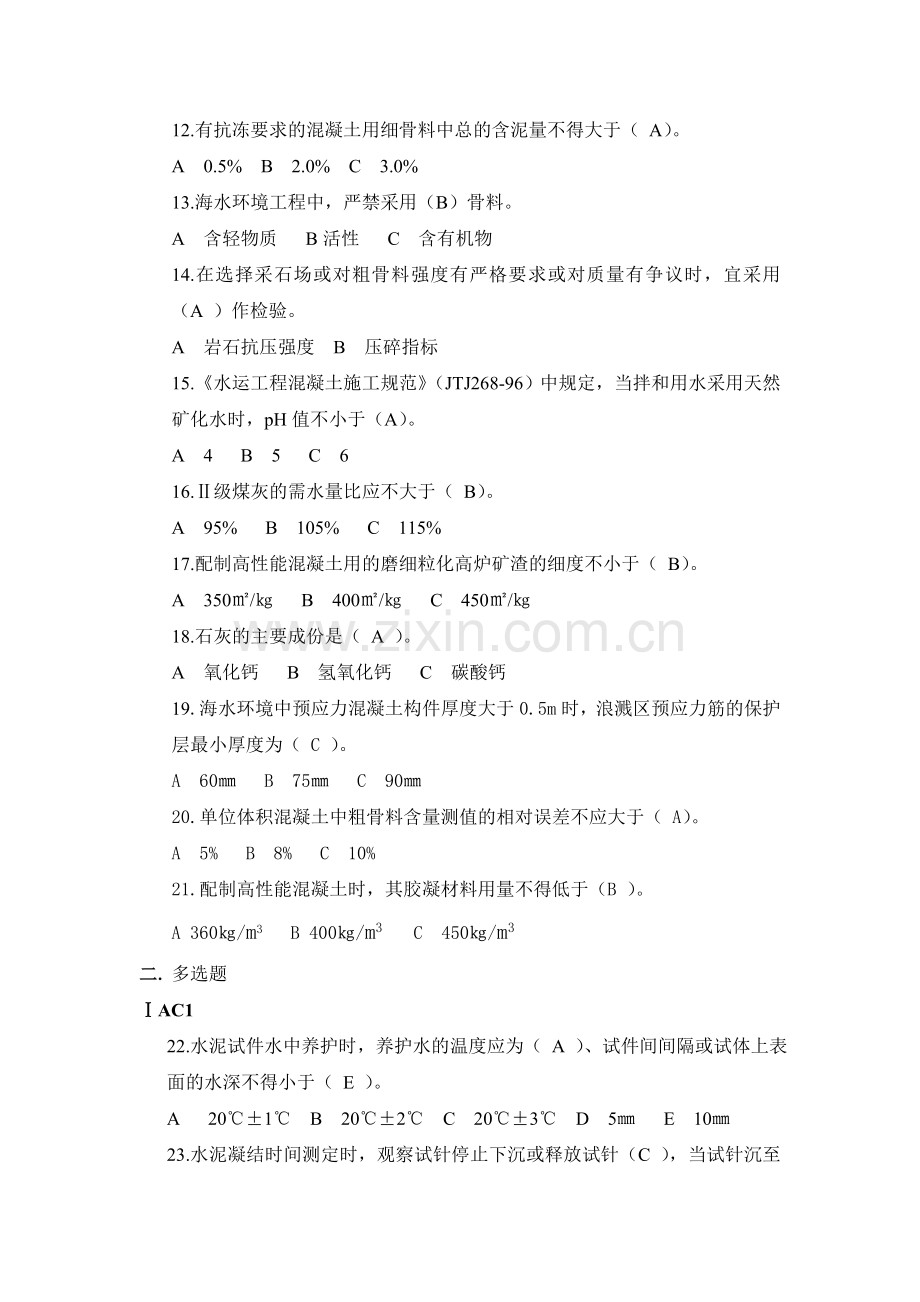

12.有抗冻要求的混凝土用细骨料中总的含泥量不得大于（ A）。
A 0.5% B 2.0% C 3.0%
13.海水环境工程中，严禁采用（B）骨料。
A 含轻物质 B活性 C 含有机物
14.在选择采石场或对粗骨料强度有严格要求或对质量有争议时，宜采用（A ）作检验。
A 岩石抗压强度 B 压碎指标
15.《水运工程混凝土施工规范》（JTJ268-96）中规定，当拌和用水采用天然矿化水时，pH值不小于（A）。
A 4 B 5 C 6
16.Ⅱ级煤灰的需水量比应不大于（ B）。
A 95% B 105% C 115%
17.配制高性能混凝土用的磨细粒化高炉矿渣的细度不小于（ B）。
A 350㎡/㎏ B 400㎡/㎏ C 450㎡/㎏
18.石灰的主要成份是（ A ）。
A 氧化钙 B 氢氧化钙 C 碳酸钙
19.海水环境中预应力混凝土构件厚度大于0.5m时，浪溅区预应力筋的保护层最小厚度为（ C ）。
A 60㎜ B 75㎜ C 90㎜
20.单位体积混凝土中粗骨料含量测值的相对误差不应大于（ A）。
A 5% B 8% C 10%
21.配制高性能混凝土时，其胶凝材料用量不得低于（B ）。
A 360㎏/m3 B 400㎏/m3 C 450㎏/m3
二. 多选题
ⅠAC1
22.水泥试件水中养护时，养护水的温度应为（ A ）、试件间间隔或试体上表面的水深不得小于（ E ）。
A 20℃±1℃ B 20℃±2℃ C 20℃±3℃ D 5㎜ E 10㎜
23.水泥凝结时间测定时，观察试针停止下沉或释放试针（C ），当试针沉至距底板（D ）时，为水泥达到初凝状态。
A 10s B 20s C 30s D 4㎜±1㎜ E 5㎜±1㎜ F 7㎜
24.测定砂中泥块含量时，试样浸泡时，水面应高出砂面（ C ），浸泡时间为（F ）。
A 100㎜ B 120㎜ C 150㎜ D 12h E 20h F 24h
25.钢结构防腐涂层干膜厚度测定，一般每（A ）测一点，每个面至少测（D ）。
A 5㎡ B 10㎡ C 15㎡ D 3点 E 6点 F 10点
ⅠAC2
26.采用坍落度法测定混凝土稠时应尽快地将拌合物分（B ）均匀装入筒内，每层插捣（F ）。
27.在试验室拌制混凝土时，材料称量精确度：骨料为（B ）、水、水泥、掺合料和外加剂为（ A）。
A ±0.5% B ±1.0% C ±1.5% D ±2.0% E ±2.5%
F ±3.0% E 360㎏/m3 F 400㎏/m3
28.闪光对焊的外观检查接头数量，每批抽查（ B ），并不得少于（D ）。
A 5% B 10% C 15% D 10个 E 15个 F 20个
ⅠAC2
29.测定混凝土渗水高度时水压控制恒定为（C ），经（ F）小时后停止试验。
A 0.50±0.05 MPa B 1.00±0.05 MPa C 1.20±0.05 MPa
D 8h E 12h F 24h
30.混凝土抗氯离子渗透性试验中，试件真空饱水的真空度应达（ B ）以下，保持真空（ D）。
A 67Pa B 133Pa C 266 Pa D 3h E 4h F 5h
31.在《港口工程混凝土检测技术规程》中规定：采用超声波法检测混凝土均匀性时，当声速平均值（mv）大于等于（ B）、声速变异系数（δv）不大于（ E）。
A 3000m/s B 3500 m/s C 3800 m/s D 3% E 5% F 10%
ⅠBC1
32.在配制强度等级大于等于C30混凝土时，采用的粗骨料中针片状颗粒含量不得大于（C ）；小于C30时采用的粗骨料中针片状颗粒含量不得大于（E ）。
A 8% B 12% C 15% D 20% E 25% F 28%
33.在冷天施工中，采用三乙醇胺作早强剂时，掺量不得超过水泥用量的（B ）；在素混凝土中，掺用氯盐或以氯盐为主的防冻剂时，氯盐重量总和不得超过水泥重量的（ F）。
A 0.02% B 0.05% C 0.10% D 0.50% E 1.00% F 2.00%
34.混凝土拌合用水中，氯离子含量不宜大于（ A）硫酸盐含量应小于（E ）。
A 200㎎/L B 500㎎/L C 600㎎/L D 1200㎎/L E 2200㎎/L
F 2700㎎/L
35.按有关规程规定，用于混凝土的粉煤灰中CaO含量大于（B ）时应按有关规定检测水泥粉煤灰浆体的（ E ）。
A 3% B 5% C 8% D 强度 E安定性 F 流动度
36.钢筋混凝土用热轧带肋钢筋中其化学成分应不大于以下规定：C（C ）、
Sī（D ）、Mn（F ）、P（A ）、S（A ）。
A 0.045 B 0.15 C 0.25 D 0.80 E 1.00 F 1.60
A 2层 B 3层 C 4层 D 15次 E 20次 F 25次
ⅠBC2
37.水运工程中混凝土强度标准差的平均水平为：当小于C20时为（A ）、
C20～C40时为（C ）、大于C40时为（E ）。
A 3.5MPa B 4.0 MPa C 4.5 MPa D 5.0 MPa E 5.5 MPa
F 6.0 MPa
38.海水环境按耐久性要求在浪溅区，配制无抗冻要求的混凝土时，水泥用量不得低于（ E ）、抗冻要求的混凝土水泥用量不得低于（ F ）。
A 300㎏/m3 B 330㎏/m3 C 340㎏/m3 D 350㎏/m3
三. 判断题
ⅠAC1
39.水泥试件成型室的温度应保持在（20±3）℃、相对湿度应不低于50%（× ）。
40.测定碎石或卵石中的泥块含量用的两台称案的称量分别是20㎏、5㎏；感量分别是20g、10 g。（ × ）
41.用负压筛测定水泥细度时，试验前应调节负压至4000～6000Pa范围内。（ √）
42.检测最大粒径为40㎜粗骨的表观密度时，最少取样量为16㎏，所需的试样最重量4㎏。（ √ ）
43.当测定沥青针入度时，在拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，准确至0.5（0.1㎜）。 （ √ ）
ⅠAC2
44.混凝土渗水高度试验是测定混凝土的抗渗等级。（ × ）
45.混凝土中钢筋腐蚀快速试验浸烘循环完后应检查混凝土保护层厚度、钢筋锈积率、钢筋失重率。（ √ ）
ⅠBC1
46.水泥经检验凡氧化镁、三氧化硫、初凝时间、安定性中任一项不符合标准规定时，均为废品。（ √ ）
47.在各种环境中的水运工程中，均不得使用烧粘土质的火山灰质硅酸盐水泥。（ √ ）
48.高效减水剂宜用于日最低温度0℃以上施工的混凝土。（ √ ）
ⅠBC2
49.混凝土配合比设计中，最佳级配是指不同粒径的颗粒集料组合后，其空隙率最小（或堆积密度最大）、总表面积最小的集料级配。（ √ ）
50.海水环境钢筋混凝土中，钢筋的混凝土保护层在大气区最小厚度为40㎜。
（ × ）
51.非破损方法适用于检测结构中混凝土强度。（ × ）
52.高性能混凝土抗氯离子渗透性不应大于500C。（ × ）
