[IBM] 上电OK以后，PLTRST已经OK，南桥不读bios，换了一个南桥故障没有解决
修IBM的主板修了挺长时间了，前几天遇到一个很奇怪的故障。百思不得其解，最后只得求助于彭老师。

向彭老师简单的叙述了一下故障，上电OK以后，PLTRST已经OK，南桥不读bios，换了一个南桥故障没有解决。过了两分钟，彭老师问我，网卡模块是不是不正常，看来我的板子有救了！网卡模块的确不正常，没有供电，因为这些供电只是到了PHY，没有到南桥，所以没有去在意。彭老师说，把网卡供电修好主板就好了，简单的一句话，救活了一块准备报废的主板！

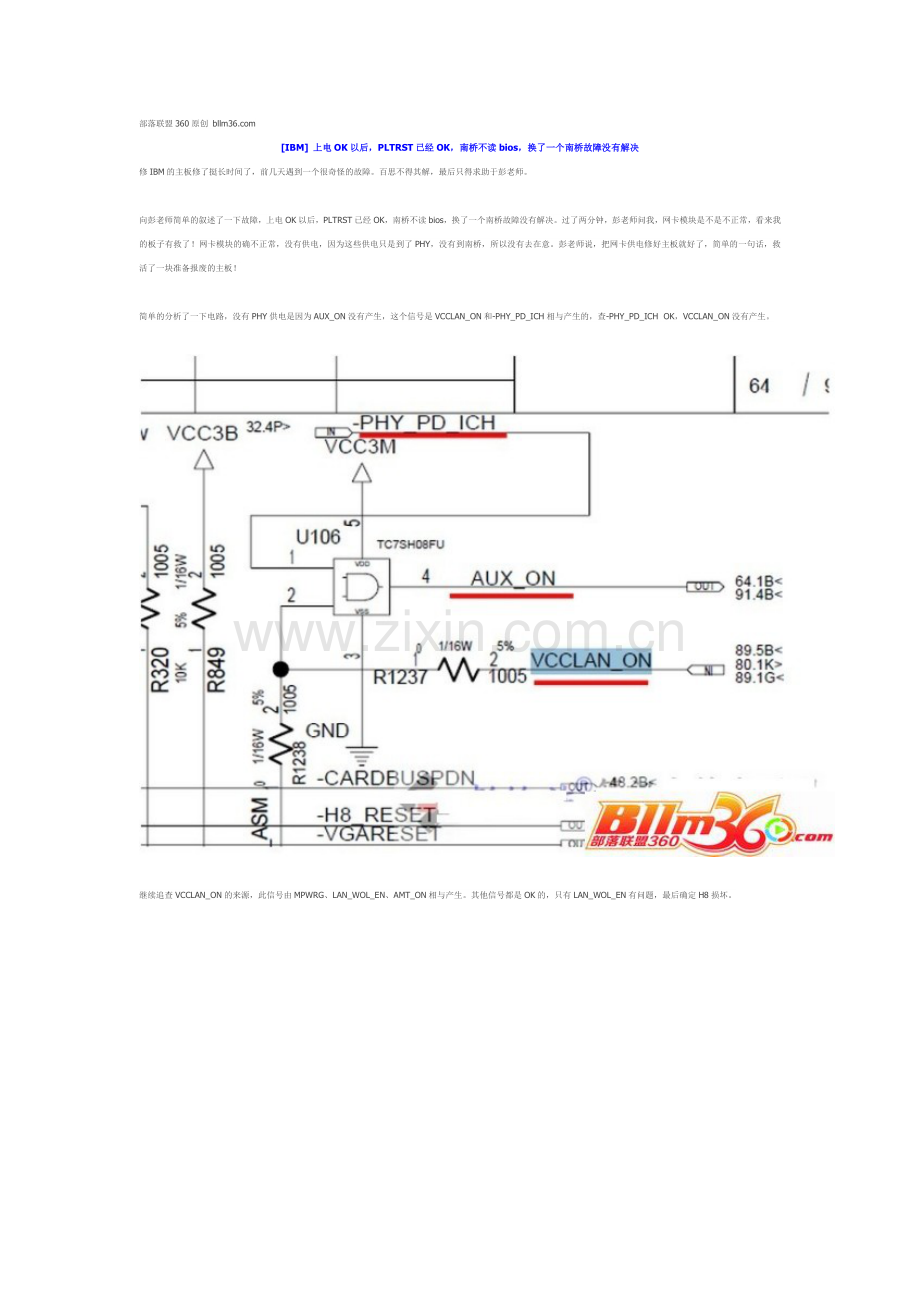

简单的分析了一下电路，没有PHY供电是因为AUX_ON没有产生，这个信号是VCCLAN_ON和-PHY_PD_ICH相与产生的，查-PHY_PD_ICH  OK，VCCLAN_ON没有产生。

继续追查VCCLAN_ON的来源，此信号由MPWRG、LAN_WOL_EN、AMT_ON相与产生。其他信号都是OK的，只有LAN_WOL_EN有问题，最后确定H8损坏。

换掉H8，上电，PHY供电OK，测南桥已正常读取bios，上CPU，已经可以跑马，上内存亮机！
