主扇风机操作司机应知应会
一、主通风机技术特征参数
（一）东风井主通风机相关技术参数：
1、主通风机型号：BD-Ⅱ-8-NO.28型，轴流式通风机；静压：1000～4300Pa，排风量：110～220m3/s，扇叶直径：2.8m，转速：741r/min，功率2×400kW,扇叶角度调整范围：-10º～10º，目前风机扇叶角度为0º，扇叶数量：主机13片、辅机10片，调速方式：变频控制调速，反风方式：电机反转反风，生产厂家：湘潭市平安电气集团
2、电动机型号：YBF560M1-8，额定功率：400kW，额定电压：6kV，额定电流：51A，额定转速：741r/min，轴承温度：≤95℃，定子温度：≤130℃，8级电机。
3、电源回路进线柜型号：XGN2-07T，额定电压：6kV，额定电流：300A；通风机负荷柜型号（工频）：ZZFQ-6-400，额定电压：6kV，额定电流：100A；保护柜型号：XGN2-53；变频器电源进线柜型号：KYN28A-12，额定电压：6kV，额定电流：200A，变频器变压器型号：ZTSFGN-1250/6，额定容量：1250kVA，变频器型号：HIVZRT-Y 06/120，容量：1250kVA。
（二）北风井主通风机相关技术参数：
1、豪顿华通风机相关技术参数：
通风机型号：ANN-2500/1250N，排风量：143m3/s，额定负压：2800Pa，扇叶数量：22片，叶片角度调整范围：11°～41°，扇叶直径为2.5m，风机转速：970r/min，电机型号：HXR 450LK6，额定电流：6kV，额定电流：67A，额定功率：575kW。
2、南防通风机相关技术参数：
（1）通风机型号：FBCDZ№26/2×355型，额定电压：6kV，额定功率：2×355kW，额定转速：740 r/min，排风量范围：62～157m3/s，静压范围1880～4840Pa，目前风机排风量为120 m3/s，负压为2650～3000Pa；通风机扇叶数量：主机19片，辅机17片；扇叶角度调整范围：－6°～＋6°，目前角度为＋3°。
（2）电机型号：YBF450M1－8型，额定功率355kW，额定电压6kV，额定电流46.8A，额定转速742r/min，重量5210kg。生产厂家：南阳防爆集团公司。
二、专业技术知识
1、按进风井与回风井的相对位置，风井布置形式有对角式、中央式，中央对角混合式三大类。
2、按通风机工作原理不同可分为离心式通风机、轴流式通风机。
3、按通风工作方式可分为抽出式、压入式和压抽混合式三种。
4、轴流式通风机工作原理是什么？
通风机的叶片与机轴中心线有一定的螺旋角，当电机带动叶片转动时，空气一边随叶轮转动，一边沿轴向推进；当空气被推进后，原来占有的位置形成局部低压，促使外面的空气由吸入口进入，从出口排出。因气体的流动始终沿轴向，所以称为轴流式风机。
5、按井下同时工作的最多人数计算,每人每分钟的给风量不能少于4M3。
6、矿井进风井口以下的空气温度必须在2℃以上。
7、矿井必须采用机械通风，主要通风机必须安装在地面上，其外部漏风率在无提升设备时不得超过5％，有提升设备时不得超过15％。
8、风井必须安装2套同等能力的主通风机，一用一备，备用通风机必须能在10分钟内开动。防爆门每6个月检查维修1次。通风机至少每月检查1次。

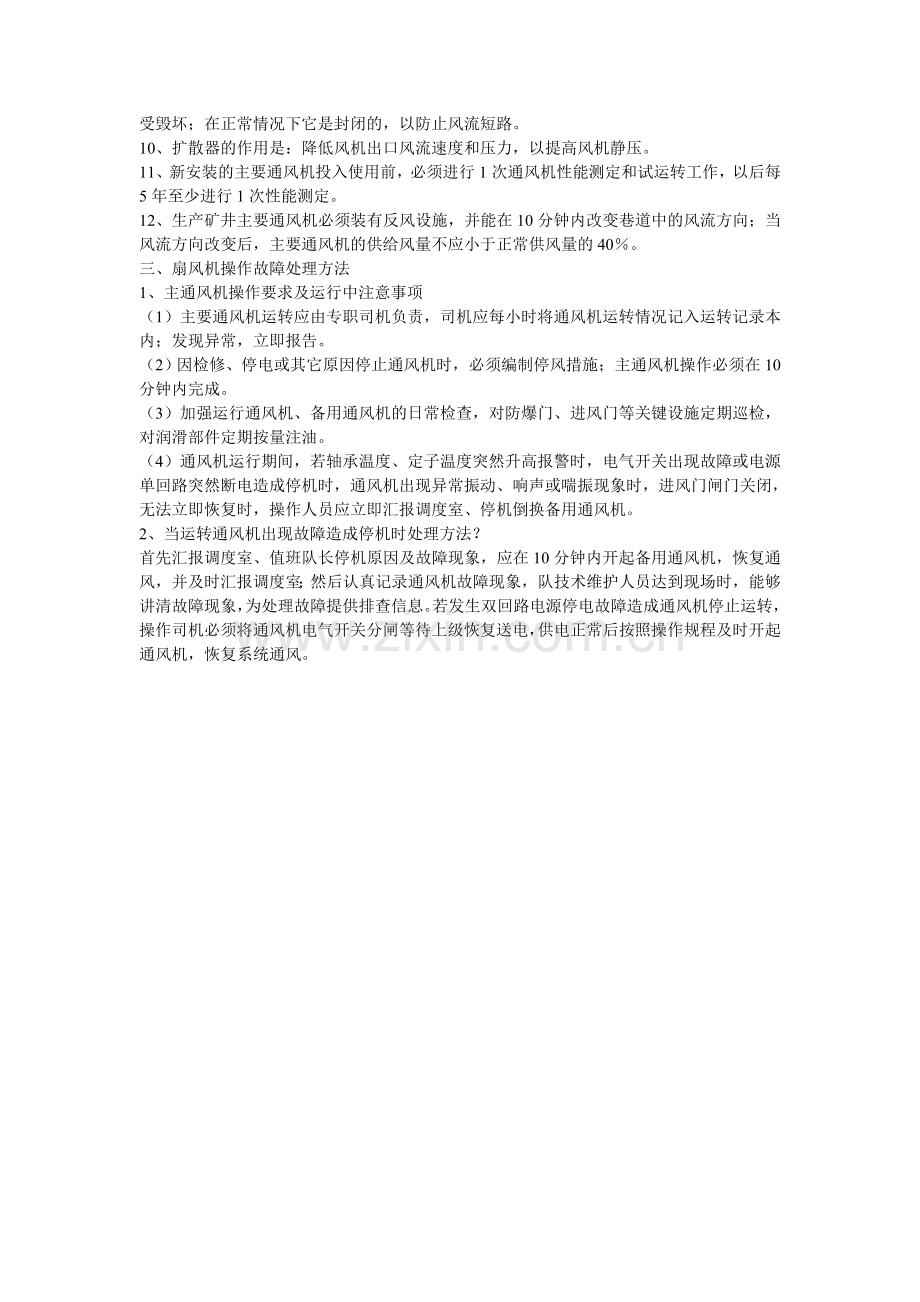

9、主要通风机的出风口安装防爆盖的作用是什么？
当井下一旦发生瓦斯或煤尘爆炸时，受高压气浪的冲击作用，自动打开，以保护主通风机免受毁坏；在正常情况下它是封闭的，以防止风流短路。
10、扩散器的作用是：降低风机出口风流速度和压力，以提高风机静压。
11、新安装的主要通风机投入使用前，必须进行1次通风机性能测定和试运转工作，以后每5年至少进行1次性能测定。
12、生产矿井主要通风机必须装有反风设施，并能在10分钟内改变巷道中的风流方向；当风流方向改变后，主要通风机的供给风量不应小于正常供风量的40％。
三、扇风机操作故障处理方法
1、主通风机操作要求及运行中注意事项
（1）主要通风机运转应由专职司机负责，司机应每小时将通风机运转情况记入运转记录本内；发现异常，立即报告。
（2）因检修、停电或其它原因停止通风机时，必须编制停风措施；主通风机操作必须在10分钟内完成。
（3）加强运行通风机、备用通风机的日常检查，对防爆门、进风门等关键设施定期巡检，对润滑部件定期按量注油。
（4）通风机运行期间，若轴承温度、定子温度突然升高报警时，电气开关出现故障或电源单回路突然断电造成停机时，通风机出现异常振动、响声或喘振现象时，进风门闸门关闭，无法立即恢复时，操作人员应立即汇报调度室、停机倒换备用通风机。
2、当运转通风机出现故障造成停机时处理方法？
首先汇报调度室、值班队长停机原因及故障现象，应在10分钟内开起备用通风机，恢复通风，并及时汇报调度室；然后认真记录通风机故障现象，队技术维护人员达到现场时，能够讲清故障现象，为处理故障提供排查信息。若发生双回路电源停电故障造成通风机停止运转，操作司机必须将通风机电气开关分闸等待上级恢复送电，供电正常后按照操作规程及时开起通风机，恢复系统通风。
