中华人民共和国国家标准
基本检量方法
Broad leaves woods-Defects-Basic method of measu
renent
本标准规定阔叶树木材缺陷的基本检量方法，适用于中国所有阔叶树木材的圆材、锯材和单板产品
。
缺陷的分类见GB 4823.1-84《阔叶树木材缺陷 分类》。缺陷的名称、定义和对材质的影响见G
B 4823.2-84《阔叶树木材缺陷 名称、定义和对材质的影响》。
1 节子
节子的检量方法：
a. 节子尺寸，系检量与木材纵向(纵中心线)平行的两条节周切线之间的距离，或节子断面的最
小直径，用毫米表示；
b. 节子直径的计算，可以规定起点，不足起点的不计；
c.节子个数的统计，系在规定的范围内查定。
1.1 圆材中节子的检量：
节子尺寸的检量，是与树干纵长方向成垂直量得最大的节子尺寸，以毫米计，或与检尺径相比
，以百分率计，见图1。按(1)式计算：

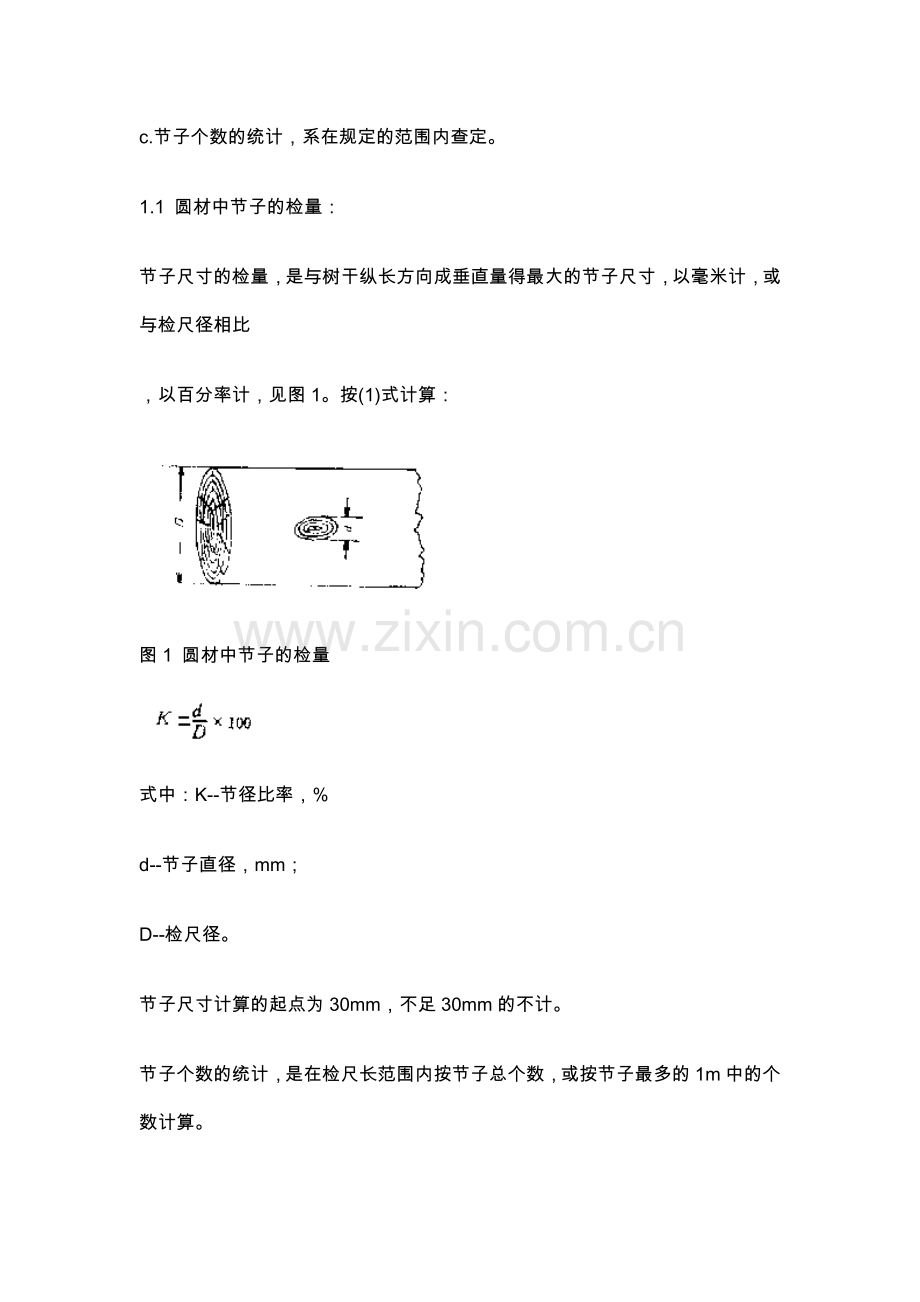

图1 圆材中节子的检量

式中：K--节径比率，%
d--节子直径，mm；
D--检尺径。
节子尺寸计算的起点为30mm，不足30mm的不计。
节子个数的统计，是在检尺长范围内按节子总个数，或按节子最多的1m中的个数计算。
除特种用材外，活节的尺寸和个数均不计算。
健全节按活节处理；腐配节按死节计算。
漏节不论尺寸大、小，均应查定其在全材长范围内的个数，按是否允许存在，或按允许个数计
算。在检尺长范围内的漏节，还应计算其尺寸。
1.2 锯材中节子的检量：
节子尺寸的检量：圆形节和椭圆形节是与锯材纵长方向成垂直检量，见图2；条状节是与节子本
身纵长方向垂直检量其最宽处，见图3。所量得的最大节子尺寸，用毫米表示，或与所在材面检尺宽
(标准宽)相比，以百分率计。按(2)式计算：

图2 锯材中圆形节的检量 图3 锯材中条状节的检量

式中：K--节径比率，%；
d--节子直径，mm；
B--材面检尺宽，mm。
节子尺寸计算的起点为15mm，不足15mm的不计。
节子个数的统计，系在检尺长(标准长)范围内或按节子最多的1m中的个数计算。板材以两个宽
材面中节子最多的一个材面为准。方材(包括扁方)以四个材面中节子最多的一个材面为准。
除特种用材外，活节的尺寸和个数均不计算。
健全节按活节处理；腐朽节按死节计算。
1.3 枕木中节子的检量：
以枕面铺轨范围内量得的最大一个节子尺寸为准，见图4。其量法，不分圆形节与条状节，亦不
分贯通与否，均按量得的节子最宽处尺寸为准。

图4 枕木中节子尺寸的检量
虚线-枕面辅轨范围，箭头-节子尺寸，mm
1.4 单板中节子的检量：
可规定节子直径的起点和限量，计算每平方米或整张板面上的个数。
2 变色
2.1 化学变色的检量：
一般用材不加限制。在特殊装饰用材和单板中，可不允许存在，或检量其面积，按面积所占百
分比计算。
2.2 真菌性变色的检量：
霉菌变色和变色菌变色，一般用材都不加限制；特殊用材和单板，可不允许存在，或检量其面
积， 面积所占百分比计算。
腐朽菌感染初期的变色，圆材、一般锯材可不加限制；但高级锯材或承重结构用材以及单板等
应不许存在或按所占面积百分比计算。
3 腐朽
3.1 边腐的检量：系通过腐朽部位按径向量得的边腐最大厚度(宽度或深度)，与检尺径相比，用
百分率计算；也可用边腐面积占断面面积的百分比计算；或用毫米直接表示边腐的最大厚度。
边腐厚度百分率(SR)，按(3)式计算：

式中：d--边腐厚度(深度或宽度)；
D--检尺径。
断面上的边腐，见图5，成整圈或超过圆周一半以上者，则以量得的最大边腐厚度与检尺径相比
；如边腐弧长未超过圆周的一半，则以最大边腐厚度的一半与检尺径相比。

①成整圈的边腐，按最大边腐实有厚度计算。
②边腐超过圆周一半，按最大边腐实有厚度计算。
③边腐未超过圆周一半，边腐最大厚度折半计算。
图5 断面边腐的检量
断面上分散的多块边腐，见图6，应将其所占弧长相加计算；如弧长超过断面圆周的一半，则以径
向最大边腐厚度与检尺径相比；如未超过断面圆周的一半，则以径向最大边腐厚度的一半与检尺径
相比。

①分散边腐弧长相加超过圆周一半，按最大边腐实有厚度计算。
②分散边腐弧长相加未超过圆周一半，边腐厚度折半计算。
图6 断面分散边腐的检量
材身上的边腐，以弧长最宽处量得的边腐深度作为边腐厚度。计算弧长时，应将该处同一圆周
线上的多块边腐弧长尺寸相加计算。
3.1.2 心腐的检量：系以腐朽直径(如不规则，可取其平均径或调整成圆形)与检尺径相比，或以
腐朽面积与检尺径断面面积相比，用百分率计算，见图7；也可用毫米直接表示心腐直径的尺寸。

图7 心腐的检量
以直径相比或以面积相比的心腐百分率(HR)，按(4)式或(5)式计算：

式中：d--心腐直径；
D--检尺径；
a--心腐面积，π(1/2d)2；
A--检尺径断面面积，π(1/2D)2。
同一断面有多块各种形状分散的心腐，可合并相加，调整成一个相当于腐朽实际面积的圆形，
检量其直径作为心腐直径，见图8，以计算其心腐率。

图8 分散心腐的检量
凡榆木呈现黄心、桦木呈现粗糙面时，如硬度和密度(容重)均正常，纤维折断亦不呈齐头(如石膏
)状、且无明显腐朽迹象者，即按正常材处理；否则，应按心腐计算。
3.2 锯材和单板中腐朽的检量：
按是否允许存在，或用毫米直接表示腐朽的尺寸；实际情况可用腐朽尺寸或面积占相应材面的
检尺尺寸(标准尺寸)或面积的百分比计算。其面积比的计算按(6)式：

式中：R--腐朽率，%；
a--腐朽面积，mm2；
A--检尺材面面积，mm2。
板材上的腐朽，按宽材面计算；方材按四个面中严重的面计算；横截面的面积在225cm2以上时
， 按六个面中严重的面计算。
同一材面有多块分散腐朽存在时，其腐朽面积应相加计算。
4 虫害
4.1 圆材中虫眼的检量：
虫眼(虫孔)检量最小直径和垂直深度，均以毫米计。
一般表面虫眼、虫沟和小虫眼均不计算。但深度自10mm以上的白蚁、粉蛀虫类或海生钻孔动物
等密集蛀蚀近似蜂窝状者，应按是否允许存在或按相应腐朽计算。
对深度不足10mm的大虫眼不计，足10mm以上的大虫眼，按检尺长范围内虫眼最多1m中的个数，
或全材长中的个数计算。
4.2 锯材中虫眼的检量：
虫眼(虫孔)只检量最小直径，不限定深度，凡直径不足3mm的小虫眼均不计，但对白蚁、粉蛀虫
类或海生钻孔动物等密集蛀蚀近似蜂窝状者，应按是否允许存在，或按腐朽计算。
大虫眼按检尺长(标准长)范围内虫眼最多1m中的个数，或全材长中的个数计算。
计算虫眼以宽材面为准，窄材面不计；枕木只计算枕面铺轨范围内的虫眼；方材以虫眼最多的
面计算。
4.3 单板中虫眼的检量：
可规定虫孔径的计算起点尺寸，按每平方米或整张板面上的虫孔个数计算。
5 裂纹
5.1 圆材中裂纹的检量：
一般只检量纵裂。裂纹最大宽度不足5mm的不计。自5mm以上最取整根纵裂长度，与检尺长相比
，以百分率计，见图9。按(7)式计算：

图9 纵裂的检量

式中：LS--纵裂长度比率，简称纵裂度，%；
l--纵裂长度，cm；
L--检尺长度，cm。
炸裂按纵裂检评后应再降一等，但不能降至等外。
特种用材还应检量环裂(包括弧裂)。检量断面最大一处环裂的半径或直径、弧裂的拱高或弦长
，以厘米计算或与检尺径相比，以百分率计。
5.2 锯材中裂纹的检量：
一般沿材长方向检量裂纹长度。非贯通裂纹的最大宽度不足3mm的不计；自3mm以上应沿材长方
向检量整根裂纹长度，与检尺长相比，以百分率计。(按(7)式计算与圆材相同)。贯通裂不论宽度大
小，均予计算。
特种用材，还应检量环裂(包括弧裂)。检量断面最大一处环裂的半径或直径、弧裂的拱高或弦
长，以厘米计或与相应检尺尺寸相比，以百分率计。
5.3 单板中裂纹的检量：
可规定裂纹宽度的计算起点尺寸，检量裂纹长度，以毫米计，或与板长相比以百分率计。
6 树干形状缺陷
6.1 弯曲的检量：
以圆材最大弯曲拱高与内曲水平长度相比，以百分率计，见图10。按(8)式计算：

图10 弯曲的检量

式中：C--弯曲度，%；
h--最大弯曲拱高，cm；
l--内曲水平长度，cm。
多向弯曲，计算其中最大的一个弯曲拱高。
检最大兜材的弯曲时，根干下端1m内的肥大部分不予计算。
6.2 尖削的检量：
一般不加限制。特种用材如需限定，可检量大头和小头直径之差，以米的厘米差计或与材长相
比，以百分率计，见图11。按(9)式计算：

图11 尖削的检量

式中：T--尖削度，%；
D--大头直径，cm；
d--小头直径，cm；
L--检尺长，cm。
6.3 大兜的检量；
一般不加限制。
6.4 凹兜的检量：
一般不加限制。
6.5 树瘤的检量：
外表完好的一般不加限制；但如有空洞或腐朽时，则按死节或漏节计算。
7 木材构造缺陷
7.1 斜纹(在圆材中为扭转纹)：
7.1.1 圆材中扭转纹的检量：
在小头材长1m范围内检量扭转纹起点至终点的倾斜高度(在小头断面上表现为弦长)，与检尺径
相比，以百分率计，见图12。按(10)式计算：

图12 扭转纹的检量

式中：SG--扭转度，%；
h--扭转纹的倾斜高度，cm；
D--检尺径，cm。
7.1.2 锯材中斜纹的检量：
按任意材长范围内所检量的倾斜高度与该水平长度相比，以百分率计，见图13。按(11)式计算
：

图13 斜纹的检量

式中：DG--斜纹的倾斜度，%；
h--斜纹的倾斜高度，cm(量至mm)；
l--斜纹的水平长度，cm。
斜纹只计算宽材面，窄材面不计。
7.2 乱纹的检量：
一般不加限制。
7.3 涡纹的检量：
一般不加限制。特种用材可检量其宽度和长度，以厘米计或占木才相应尺寸的百分比计，或计
算涡纹的个数。
7.4 应拉木的检量：
一般不加限制。特种用材或高级用材可检量缺陷部位的宽度、长度或面积与所在面的相应尺寸
或面积相比，以百分率计。圆材也可检量断面中心与髓心间相距的尺寸，与断面长径或平均径相比
，以百分率计。
7.5 髓心的检量：
一般不加限制。但在锯材中，如髓心周围木质已剥离，使材面呈现凹陷沟条时，可按裂纹计算
。
7.6 双心的检量：
一般不加限制。
7.7 伪心材的检量：
一般不加限制。特种用材在圆材中，可检量伪心材的直径与检尺径相比，求百分率；在锯材中
可检量伪心材的面积与所在面的面积相比，以百分率计。
7.8 内含边材的检量：
一般不加限制。特种用材在圆材中，可检量环带部分的宽度，以厘米计或按检尺径的百分比计
；在锯材中检量缺陷部位的面积，以占木材相应面面积的百分比计。
7.9 水层的检量：
一般不加限制。
8 伤疤(损伤)
8.1 外伤的检量：
圆材中各种外伤均按径向检量其损伤深度、或宽度和长度、或损伤面积，用厘米计，或以相应
百分比计。如锯口伤的深度，可用厘米计，也可与检尺径相比，以百分率计，计算按(12)式：

式中：I--损伤程度，%；
d--锯口伤径向深度，cm；
D--检尺径，cm。
所有外伤，如引起树干心材腐朽，则按漏节计算；如引起树干表面腐朽，则按边腐处理。
8.2 夹皮：
8.2.1 圆材中夹皮的检量：
内夹皮：一般不加限制。
外夹皮：深度不足30mm的不计；自30mm以上则检量其全长与检尺长相比，以百分率计，见图14
。按(13)式计算：

图14 外夹皮的检量

式中：OR--外夹皮长度比率，%；
l--外夹皮全长，cm；
L--检尺长，cm。
外夹皮如引起树干腐朽，应按相应腐朽或漏节计算。
8.2.2 锯材中夹皮的检量：
夹皮仅在材端存在的不计，在材面上存在时，可按裂纹计算。
8.2.3 单板中夹皮的检量：
可按夹皮规定尺寸检量其长度，计算每平方米或整张板面上的夹皮个数。
8.3 偏枯的检量：
圆材中的偏枯，检量其径向深度，与检尺径相比，以百分率计，见图15；或检量偏枯的宽度和
长度，以相应尺寸相比，求百分率。
深度比率按(14)式计算：

图15 偏枯的检量

式中：H--偏枯深度比率，%；
h--偏枯径向深度，cm；
D--检尺径，cm。
已引起腐朽偏枯，计算两者中最严重者。
8.4 树包的检量：
表面完好的一般不加限制。如呈现空洞或腐朽，并引起树干内部腐朽的则按漏节计算；如未引
起树干内部腐朽的，则按死节计算。
9 木材加工缺陷
9.1 缺棱的检量：
只计算钝棱，锐棱不许有。
钝棱的检量，是以宽材面最严重的缺角尺寸与检尺宽(标准宽)相比，以百分率计，见图16。按
(15)式计算：

图16 钝棱的检量

式中：T--钝棱缺角比率，%；
b--钝棱的缺角尺1，mm；
B--检尺宽，mm。
在同一材面的横断面上有两个缺角时，其缺角尺寸应相加计算。
9.2 锯口缺陷的检量：
不允许超过偏差的限度范围，凡超过者，应改锯或让尺。
10 变形
10.1 翘曲的检量：
顺弯、横弯、翘弯，均检量其最大弯曲拱高，以厘米计(量至毫米)，或与内曲面水平长(宽)度
相比，以百分率计，见图17、18、19。按(16)式计算：

图17 顺弯的检量

图18 横弯的检量

图19 翘弯的检量

式中：P--翘曲变，%；
h--最大弯曲拱高，cm(量至mm)；
l--内曲面水平长(宽)度，cm。
10.2 扭曲的检量：
检量木材表面与平面的最大偏离高度，以厘米计(量至毫米)，或与检尺长(标准长)相比，以百
分率计，见图20。按(17)式计算：

图20 扭曲的检量

式中：K--扭曲度，%；
h--最大偏离高度，cm(量至mm)；
L--检尺长(标准长)，cm。
附加说明：
本标准由中华人民共和国林业部提出。
本标准由木材基础标准起草小组起草。
