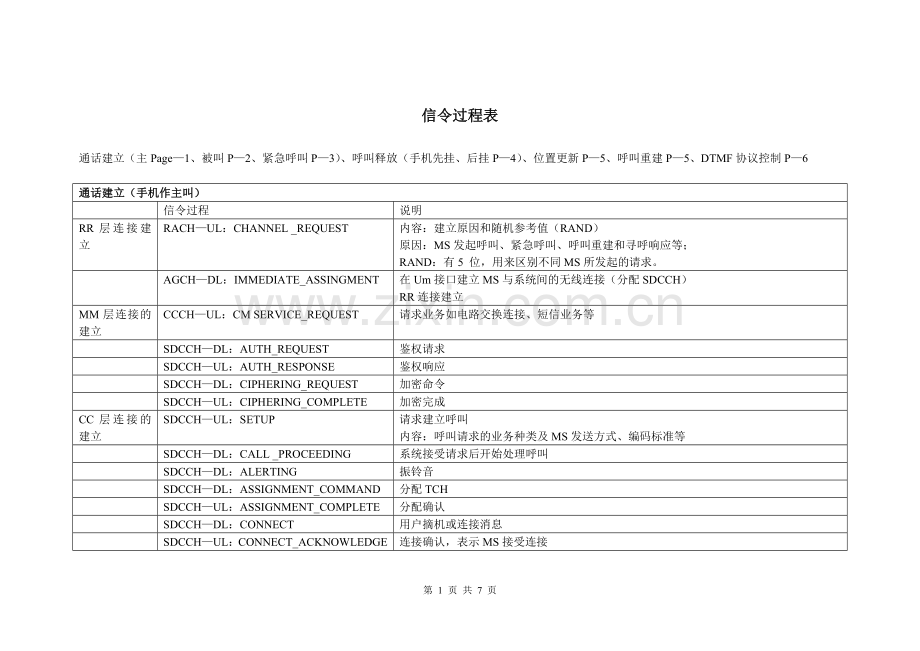

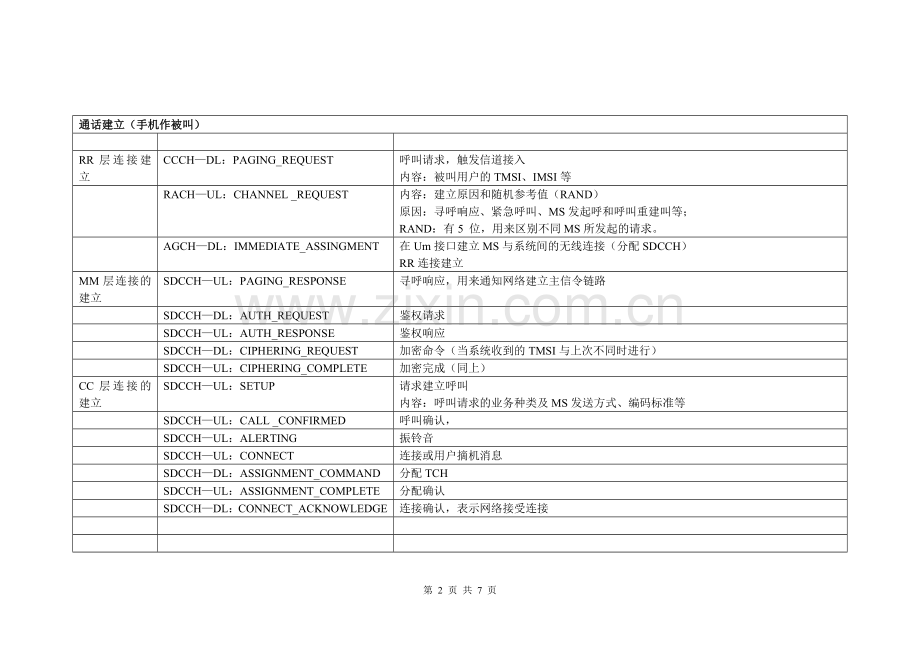

信令过程表通话建立（主Page—1、被叫P—2、紧急呼叫P—3）、呼叫释放（手机先挂、后挂P—4）、位置更新P—5、呼叫重建P—5、DTMF协议控制P—6 通话建立（手机作主叫）信令过程说明 RR层连接建立 RACH—UL：CHANNEL _REQUEST 内容：建立原因和随机参考值（RAND）原因：MS发起呼叫、紧急呼叫、呼叫重建和寻呼响应等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH） RR连接建立 MM层连接的建立 CCCH—UL：CM SERVICE_REQUEST 请求业务如电路交换连接、短信业务等 SDCCH—DL：AUTH_REQUEST 鉴权请求 SDCCH—UL：AUTH_RESPONSE 鉴权响应 SDCCH—DL：CIPHERING_REQUEST 加密命令 SDCCH—UL：CIPHERING_COMPLETE 加密完成 CC层连接的建立 SDCCH—UL：SETUP 请求建立呼叫内容：呼叫请求的业务种类及MS发送方式、编码标准等 SDCCH—DL：CALL _PROCEEDING 系统接受请求后开始处理呼叫 SDCCH—DL：ALERTING 振铃音 SDCCH—DL：ASSIGNMENT_COMMAND 分配TCH SDCCH—UL：ASSIGNMENT_COMPLETE 分配确认 SDCCH—DL：CONNECT 用户摘机或连接消息 SDCCH—UL：CONNECT_ACKNOWLEDGE 连接确认，表示MS接受连接通话建立（手机作被叫） RR层连接建立 CCCH—DL：PAGING_REQUEST 呼叫请求，触发信道接入内容：被叫用户的TMSI、IMSI等 RACH—UL：CHANNEL _REQUEST 内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH） RR连接建立 MM层连接的建立 SDCCH—UL：PAGING_RESPONSE 寻呼响应，用来通知网络建立主信令链路 SDCCH—DL：AUTH_REQUEST 鉴权请求 SDCCH—UL：AUTH_RESPONSE 鉴权响应 SDCCH—DL：CIPHERING_REQUEST 加密命令（当系统收到的TMSI与上次不同时进行） SDCCH—UL：CIPHERING_COMPLETE 加密完成（同上） CC层连接的建立 SDCCH—UL：SETUP 请求建立呼叫内容：呼叫请求的业务种类及MS发送方式、编码标准等 SDCCH—UL：CALL _CONFIRMED 呼叫确认， SDCCH—UL：ALERTING 振铃音 SDCCH—UL：CONNECT 连接或用户摘机消息 SDCCH—DL：ASSIGNMENT_COMMAND 分配TCH SDCCH—UL：ASSIGNMENT_COMPLETE 分配确认 SDCCH—DL：CONNECT_ACKNOWLEDGE 连接确认，表示网络接受连接紧急呼叫信令过程说明 RR层连接建立 RACH—UL：CHANNEL _REQUEST 内容：建立原因和随机参考值（RAND）原因：MS发起呼叫、紧急呼叫、呼叫重建和寻呼响应等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH） RR连接建立 MM层连接的建立 CCCH—UL：CM_SERVICE_REQUEST 请求业务如电路交换连接、短信业务等 CC层连接的建立 SDCCH—UL：EMERGENCY_SETUP 紧急呼叫建立请求内容：呼叫请求的业务种类及MS发送方式、编码标准等 SDCCH—DL：CALL _PROCEEDING 系统接受请求后开始处理呼叫 SDCCH—DL：ASSIGNMENT_COMMAND 分配TCH SDCCH—UL：ASSIGNMENT_COMPLETE 分配确认 SDCCH—DL：ALERTING 振铃音 SDCCH—DL：DISCONNECT 释放业务信道呼叫清除（主叫先挂机）信令过程说明清除CC层和MM层连接 TCH—UL：DISCONNECT 断开连接消息，指明呼叫清除发起端及清除原因，网络受到后开始清除业务信道的连接 TCH—DL：RELEASE 呼叫释放，通知MS网络正释放CC层连接，MS收到RELEASE消息后将停止CC连接定时同时开始释放MM连接 TCH—UL：RELEASE COMPLETE MS释放MM并发送本信息，网络接收道后释放MM层连接释放RR层连接 TCH—DL：CHANNEL RELEASE 释放专用信道，专用信道释放后MS进入IDEL状态呼叫清除（被叫先挂机）信令过程说明清除CC层和MM层连接 TCH—DL：DISCONNECT 断开连接消息，指明呼叫清除发起端及清除原因，MS受到后开始清除业务信道的连接 TCH—UL：RELEASE 呼叫释放，通知MS正释放CC层连接，网络收到RELEASE消息后将停止CC连接定时同时开始释放MM连接 TCH—DL：RELEASE COMPLETE 网络释放MM连接并发送本信息释放RR层连接释放RR层连接 TCH—DL：CHANNEL RELEASE 释放专用信道，专用信道释放后MS进入IDEL状态位置更新信令过程说明 RR层连接建立 RACH—UL：CHANNEL _REQUEST 内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH） RR连接建立 SDCCH—UL：LOCATIONUPDATING_REQ 位置更新请求，当MS的LAI等变化时进行 SDCCH—DL：AUTH_REQUEST 鉴权请求 SDCCH—UL：AUTH_RESPONSE 鉴权响应 SDCCH—DL：CIPHERING_REQUEST 加密命令（当系统收到的TMSI与上次不同时进行） SDCCH—UL：CIPHERING_COMPLETE 加密完成（同上） SDCCH—DL：LOCATIONUPDATING_ACC 位置更新接受释放RR层 DCCH—DL：CHANNEL RELEASE 释放专用信道，专用信道释放后MS进入IDEL状态呼叫重建信令过程说明 RR层连接建立 RACH—UL：CHANNEL _REQUEST 请求原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH）；RR连接建立 CCCH—UL：CM_REESTABLISHMENT_REQ 当连接不成功时进行重建 SDCCH—DL：AUTH_REQUEST 鉴权请求 SDCCH—UL：AUTH_RESPONSE 鉴权响应 SDCCH—DL：CIPHERING_REQUEST 加密命令 SDCCH—UL：CIPHERING_COMPLETE 加密完成 DTMF协议控制简述信令过程说明 RR层连接建立 RACH—UL：CHANNEL _REQUEST 内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等； RAND：有5 位，用来区别不同MS所发起的请求。 AGCH—DL：IMMEDIATE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH） RR连接建立 SDCCH—DL：CIPHERING_REQUEST 加密命令 SDCCH—UL：CIPHERING_COMPLETE 加密完成建立呼叫、分配TCH信道使用FACCH和语音信道进行DTMF控制清除CC层和MM层连接 TCH—UL：DISCONNECT 断开连接消息，指明呼叫清除发起端及清除原因，网络受到后开始清除业务信道的连接 TCH—DL：RELEASE 呼叫释放，通知MS网络正释放CC层连接，MS收到RELEASE消息后将停止CC连接定时同时开始释放MM连接 TCH—UL：RELEASE COMPLETE MS释放MM并发送本信息，网络接收道后释放MM层连接释放RR层连接 TCH—DL：CHANNEL RELEASE 释放专用信道，专用信道释放后MS进入IDEL状态第 7 页共 7 页
