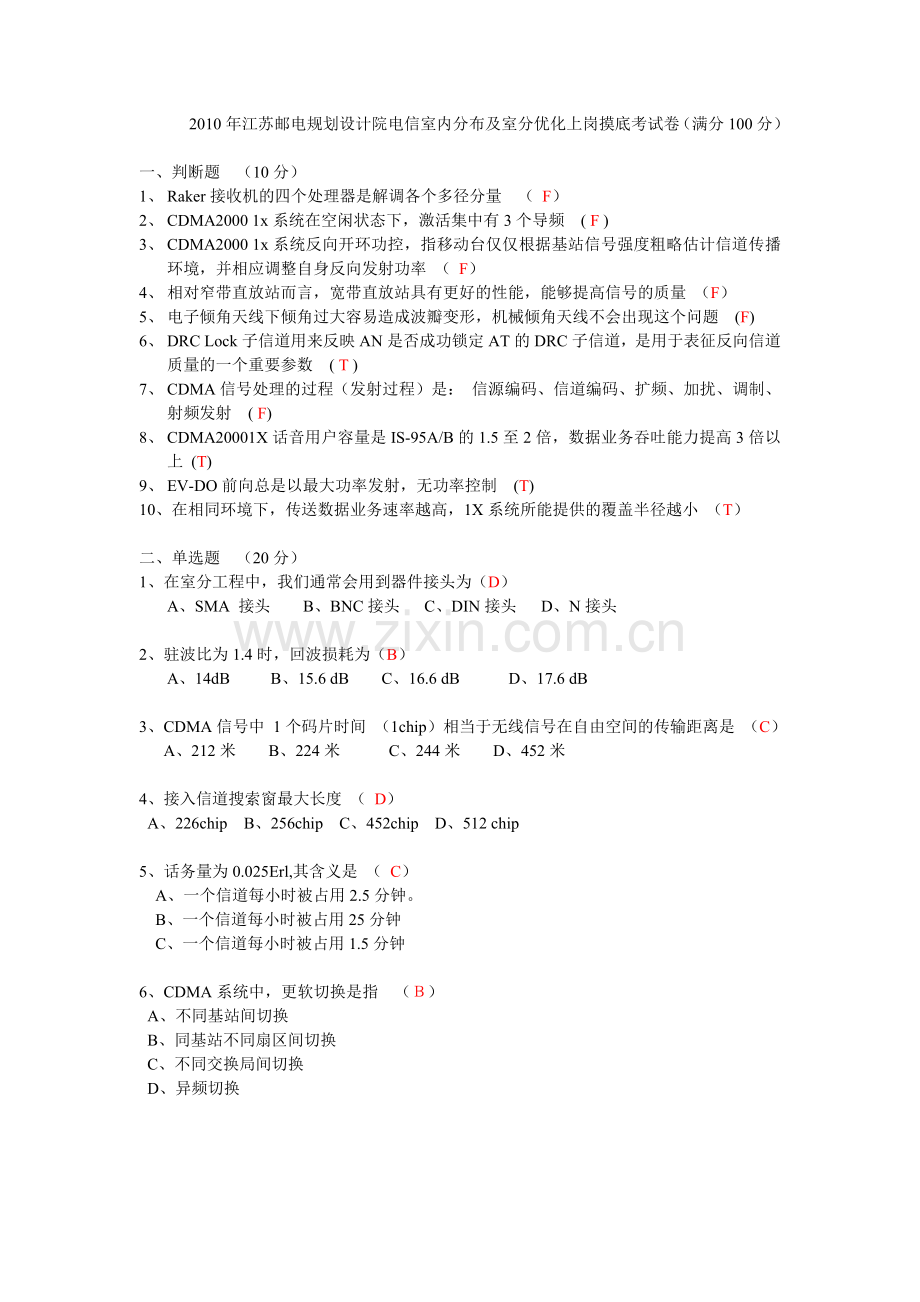

2010年江苏邮电规划设计院电信室内分布及室分优化上岗摸底考试卷（满分100分）

一、 判断题 （10分）
1、 Raker接收机的四个处理器是解调各个多径分量 （ F）
2、 CDMA2000 1x系统在空闲状态下，激活集中有3个导频 ( F )
3、 CDMA2000 1x系统反向开环功控，指移动台仅仅根据基站信号强度粗略估计信道传播环境，并相应调整自身反向发射功率 （ F）
4、 相对窄带直放站而言，宽带直放站具有更好的性能，能够提高信号的质量 （F）
5、 电子倾角天线下倾角过大容易造成波瓣变形，机械倾角天线不会出现这个问题 (F)
6、 DRC Lock子信道用来反映AN是否成功锁定AT的DRC子信道，是用于表征反向信道质量的一个重要参数 ( T )
7、 CDMA信号处理的过程（发射过程）是： 信源编码、信道编码、扩频、加扰、调制、射频发射 ( F)
8、 CDMA20001X话音用户容量是IS-95A/B的1.5至2倍，数据业务吞吐能力提高3倍以上 (T)
9、 EV-DO前向总是以最大功率发射，无功率控制 (T)
10、在相同环境下，传送数据业务速率越高，1X系统所能提供的覆盖半径越小 （T）

二、 单选题 （20分）
1、在室分工程中，我们通常会用到器件接头为（D）
A、SMA 接头 B、BNC接头 C、DIN接头 D、N接头

2、驻波比为1.4时，回波损耗为（B）
A、14dB B、15.6 dB C、16.6 dB D、17.6 dB

3、CDMA信号中 1个码片时间 （1chip）相当于无线信号在自由空间的传输距离是 （C）
A、212米 B、224米 C、244米 D、452米

4、接入信道搜索窗最大长度 （ D）
A、226chip B、256chip C、452chip D、512 chip

5、话务量为0.025Erl,其含义是 （ C）
A、一个信道每小时被占用2.5分钟。
B、一个信道每小时被占用25分钟
C、一个信道每小时被占用1.5分钟

6、CDMA系统中，更软切换是指 （Ｂ）
A、不同基站间切换
B、同基站不同扇区间切换
C、不同交换局间切换
D、异频切换

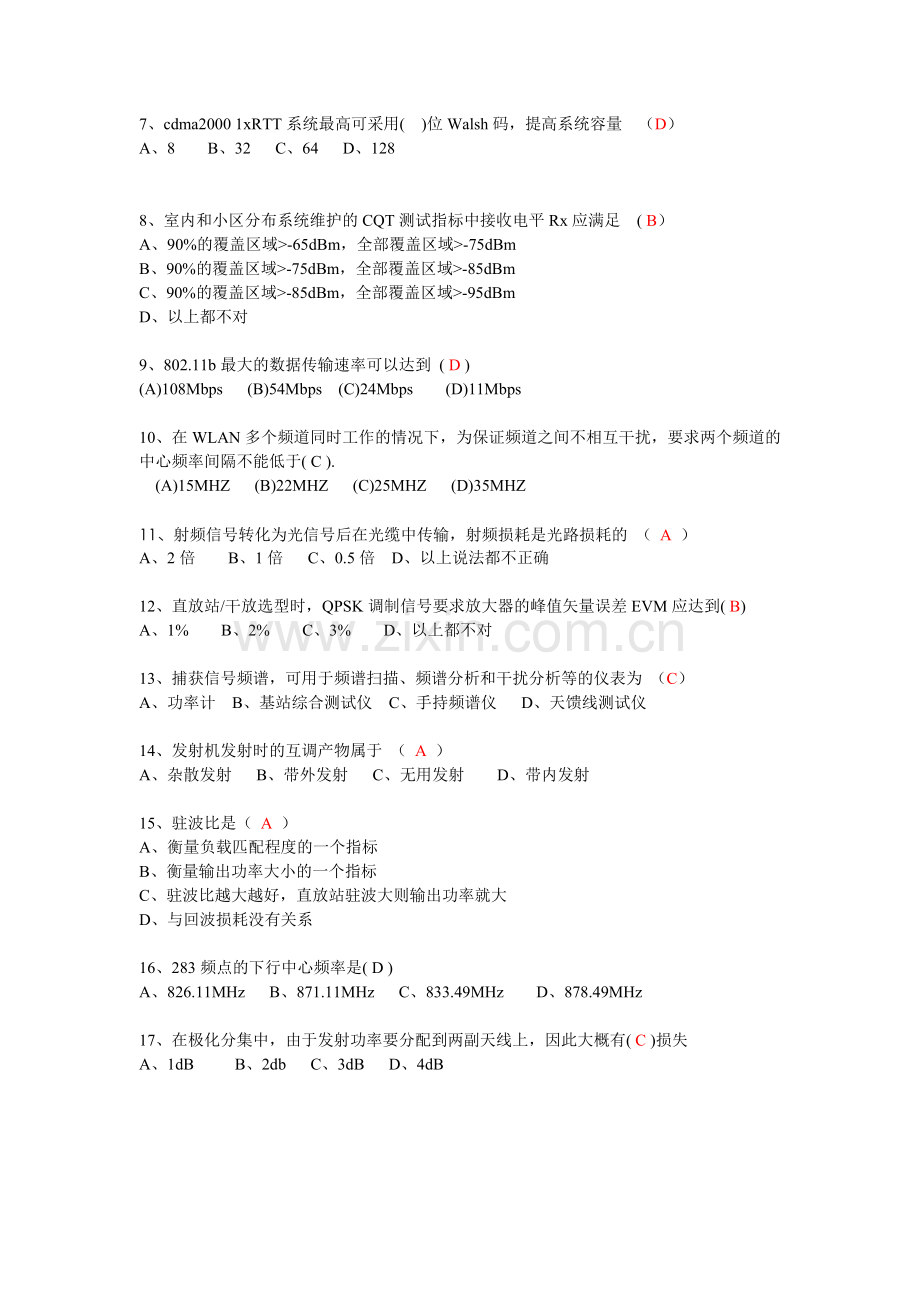

7、cdma2000 1xRTT系统最高可采用( )位Walsh码，提高系统容量 （D）
A、8 B、32 C、64 D、128

8、室内和小区分布系统维护的CQT测试指标中接收电平Rx应满足 ( B）
A、90%的覆盖区域>-65dBm，全部覆盖区域>-75dBm
B、90%的覆盖区域>-75dBm，全部覆盖区域>-85dBm
C、90%的覆盖区域>-85dBm，全部覆盖区域>-95dBm
D、以上都不对

9、802.11b最大的数据传输速率可以达到 ( D )
(A)108Mbps (B)54Mbps (C)24Mbps (D)11Mbps

10、在WLAN多个频道同时工作的情况下，为保证频道之间不相互干扰，要求两个频道的中心频率间隔不能低于( C ).
(A)15MHZ (B)22MHZ (C)25MHZ (D)35MHZ

11、射频信号转化为光信号后在光缆中传输，射频损耗是光路损耗的 （ A ）
A、2倍 B、1倍 C、0.5倍 D、以上说法都不正确

12、直放站/干放选型时，QPSK调制信号要求放大器的峰值矢量误差EVM应达到( B)
A、1% B、2% C、3% D、以上都不对

13、捕获信号频谱，可用于频谱扫描、频谱分析和干扰分析等的仪表为 （C）
A、功率计 B、基站综合测试仪 C、手持频谱仪 D、天馈线测试仪

14、发射机发射时的互调产物属于 （ A ）
A、杂散发射 B、带外发射 C、无用发射 D、带内发射

15、驻波比是（ A ）
A、衡量负载匹配程度的一个指标
B、衡量输出功率大小的一个指标
C、驻波比越大越好，直放站驻波大则输出功率就大
D、与回波损耗没有关系

16、283频点的下行中心频率是( D )
A、826.11MHz B、871.11MHz C、833.49MHz D、878.49MHz

17、在极化分集中，由于发射功率要分配到两副天线上，因此大概有( C )损失
A、1dB B、2db C、3dB D、4dB

18、无线直放站实施天线端输入信号不能太强，原因是（A）
A、防止前级低噪放饱和 B、防止系统自激 C、防止输出过大 D、防止干扰信源基站

19、在反向链路上,CDMA2000系统是如何区分不同的用户的?( C )
A、用Walsh码区分不同的用户
B、用短PN偏移量区分不同的用户
C、用长PN偏移量区分不同的用户
D、用时隙区分不同的用户

20、EVDO业务虚拟切换是指(C )
A、当移动台开始与一个新的基站联系时，并不立即中断与原基站之间的通信，且必须在具有相同频率的CDMA信道之间实现
B、发生在同一基站不同扇区之间的软切换
C、AT在有效集中快速更换前向服务扇区的过程
D、发生在不同频率的CDMA信道之间的切换

三、 多项选择（20分）
1、在CDMA系统中，其功率控制包括（AB）
A、反向开环功率控制 B、反向闭环功率控制
C、下行链路低速功率控制 D、上行链路低速功率控制

2、在CDMA系统中，同步信道能够提供（ABCD）
A、导频偏置PILOT_PN B、系统时间 C、系统识别码 D、寻呼信道速率

3、在CDMA系统中，用到两个m序列，长度为242-1的m序列通常用来（BD）
A、区分不同的基站信号 B、区分不同的移动台
C、在前向信道它用于信号的保密 D、在前向信道中用于对业务信道进行扰码

4、下面是关于dbi 、dbd、dbc、db说法错误的是 （BC）
A、dbi和dbd是考征增益的值（功率增益）两者都是一个相对值
B、dbi的参考基准为偶极子，dbd的参考基准为偶极子全方向性天线
C、如果甲天线为12dbd, 乙天线为14dbd, 可以说甲比乙小2dbc
D、dbc是一个表示功率相对值的单位，与db的计算方法完全一样

5、室内分布系统中常用的天线有( ABCD )
A、吸顶天线 B、八木天线 C、吸顶定向天线 D、小板状天线 E、角形天线、
F、抛物面天线

6、在路测过程中，衡量覆盖率用以下哪几个参数（ ABC ）
A) EcIo B) Rx C) Tx D) FER

7、如果移动台测量到Ec/Io低，但接收信号强度高，原因是 （AB）
A 前向信道存在干扰 B 导频污染．反向信道存在干扰
C 移动台不连续发射

8、关于1x和EVDO的互操作，下面哪些是可行的？(ABD )
A、休眠态1x向EVDO的切换
B、休眠态EVDO向1x的切换
C、激活态1x向EVDO的切换
D、激活态EVDO向1x的切换

9、在密集城区，假如基站发射天线低于高楼，接收机在高楼背面时,传播方式以( BC )波为主。
A直射 B、反射 C、绕射 D、散射

10、室外天线主要指标有（ABCDE）
A、方向性 B、驻波比 C、增益 D、前后比 E、功率容量

11、CDMA系统的地址码在(ABC )上都可能重叠。
A、频率 B、时间 C、空间

12、无线客户站可以搜索到WLAN信号但关联不上AP，有可能是以下哪些原因造成（ ABCD）
A AP距离过远或障碍物过多，信号强度低于无线网卡接收灵敏度 B、周围环境中存在强干扰源
C、 关联到该AP的用户过多
D、客户站无线网卡加密方式与AP不一致

13、假设AP使用2信道，下列哪些设备会对WLAN信号造成干扰 ( ABC)
A、微波炉 B、使用6信道的AP
C、PHS基站 D、使用7信道的AP

14、下面关于极化说法正确的是（ABC）
A、极化方式是描述电磁波矢量空间方向性的一个辐射特性。
B、水平极化是指电场矢量和地面平行
C、垂直极化是指电场矢量和地面垂直
D、水平极化是指电场矢量由两个互相垂直的线性极化波合成。

15、室内和小区分布系统完好标准有( ABCD )
A、系统工作正常，能有效吸收室内和小区话务
B、硬件结构完整，部件完好，机械性能达到设备质量规定要求
C、各类设备、器件、馈线和天线标签易见、标识清楚，走线规范整齐，无任何安全隐患
D、主要技术指标、电气性能符合相关规范技术标准

16、 下面哪些参数是用来描述天线的（ ABCD ）
A.增益；B.水平半功率角和垂直半功率角；C.前后比；D.第一零点填充

17、下列说法正确的是 ( AB)
A、分集接收可以减小快衰落的影响；
B、功率控制能够减弱远近效应的影响；
C、可以通过增大发射功率减小慢衰落；
D、 多普勒频移是多径干扰的结果；

18、下列关于链路预算的描述，正确的是 （AB）
A、链路预算用于计算各种无线环境下信号传播的路径损耗；
B、边缘覆盖率对应能够为边缘区域用户提供正常服务的几率；
C、前向链路预算和反向链路预算的一个区别是，由于前向信号需要通过天馈进行发射，因此需要考虑基站侧的天馈的增益衰减；
D、高速率数据业务的覆盖范围比较小，需要的发射功率相对来说比较小；

19、使用CDMA直放站需要考虑的哪几个搜索窗（ABCD）
A、接入信道搜索窗宽度
B、反向链路业务信道多径搜索窗宽度
C、激活导频集搜索窗宽度
D、邻域导频集搜索窗宽度

20、下面的网络设备单元中，可能作为室内分布系统的信号源的是 （ABC）
A、 Fiber Repeater；B、Micro BTS；C、Remote RF Unit；D、 Base Station Controller；

四、简答题
1）某CDMA室内光纤直放站工程，直放站上行增益为35dB, 光纤直放站与基站的的链路损耗为40dB,已知直放站的噪声系数为5dB,问该直放站产生到达基站的噪声电平为多少dBm? (4分) （写出换算过程也可以）
Prep-inj=Prep-noise – Ld(dB)
Prep-noise=10lg(K*T*B)+Frep+Gerp
Prep-in＝-113+5+35-40=-113dBm

2) CDMA测试手机测试界面 （4分）
PN255 D072
255/08A 057/12A
270/16N 393/23N
438/26N 300/31N
问：（1）PN255的Ec/Io是多少？
（2）PN255的Ec是多少？
（3）显示界面中的“A”、“N”分别代表什么意思

1） Ec/Io＝-8
2） Ec = Io +Ec/Io=-72+(-8)=-80dBm
3） A 代表激活集 N代表 相邻导频集

3）CDMA800室内分布系统中，要求某一天线覆盖周边10米的区域，覆盖电平须达到-70dBm，室内吸顶天线（增益为0dBi），衰落余量为8dB，隔墙损耗为15dB，请问要满足上述要求，天线口功率应为多少？（假设损耗符合自由空间传播模型， CDMA中心频率可取875MHz）(4分)（写出换算过程也可以）
路径损耗＝32.44+20*LOG(10/1000)+20*LOG(875)=51.3db
天线口功率＝-70+51.3+15＋8＝4.3dbm

4) 简要介绍WLAN信道规划的基本原则 （6分）
1) 同一区域内所选的频率应该至少间隔25MHz，可以使用3个不重叠信道（如信道1、6、11）。
2) 相邻AP选择不同的信道，并确保在选择相同信道号的AP之间，有其它选择了不同信道号的AP设备的分隔布置。
3) 在考虑AP之间彼此信号覆盖范围时，不仅要考虑水平层面上的信道区别设置，还要考虑到垂直层面上的信道区别设置，这点在楼层施工时，特别要考虑周全。
4) 如果在某些特殊环境下，需要使用较多AP，信道无法完全隔开，可以考虑适当降低AP的发射功率，减小干扰

5、下图为CDMA系统切换示意图，写出下图中（1）、（2）、（3）、（9）、（10）代表的含义，并写出（1）-（2）之间导频处于哪个导频集？（6分） (可以写缩写)

（1） PSMM
（2） EHDM&GHDM
（3） HCM
(9) T_ADD
(10) T_DROP
相邻导频集、候选导频集

6、计算光纤直放站站最大允许光缆传输距离？（6分）
已知CDMA基站 最大允许时延T≈115μs ,直放站设备延时 Tλ=5us；射频信号在空气中的时延约为3.3μs /km，射频信号在光纤中的时延约为5us/km ；直放站覆盖3Km，计算在满足时延内最大允许光纤距离LG。
直放站覆盖半径LM=3km;得出直放站覆盖区内的时延TM
TM= 3km × 3.3μs /km =9.9μs
光纤内最大允许时延 TG
TG =T－Tλ －TM = 115μs － 5μs － 9.9μs ≈100μs
在满足时延内最大允许光纤距离LG
LG = TG÷5= 100μs ÷ 5us/km ≈20 km
故：CDMA系统设计最大光缆长度为20Km。

7、某地新建一台CDMA直放站，系统开通后经测试发现Ec/Io基本在-12db以下，前向误帧率大于5％，TX较高基本在15dbm , RX高于-95dBm,试分析产生问题的原因，并提出解决的措施。（8分）
1、产生原因分析
A、强干扰阻塞了反向链路，反向覆盖范围会收缩，而前向链路没有受到影响
B、上行增益设置过小，造成上行增益不足。
2、解决措施
A、查找干扰源、排除相关干扰
B、重新进行上行增益的调整

四、 方案设计 （12分）
根据以下已知条件设计出2层高XX超市CDMA室内分布图和系统图，需统计出主要无源器件的材料清单(包含接头、跳线)，辅材暂不用统计
设计需要了解内容：
1、器件损耗表
功分器：二功分: 3.3 三共分: 5.1 四功分: 6.3
耦合器：5dB: 1.8 6dB: 1.6 7dB: 1.5 10dB: 1.0 12dB: 0.8 15dB: 0.5 20dB: 0.3 25dB: 0.2 30dB: 0.2 40dB: 0.2
1/2馈线损耗 6.5dbm/百米 （本次设计馈线只有一种类型）
2、信源采用光纤直放站 输出导频功率为34dBm（可调节）
3、分布图中柱间距按照5米考虑
