编 程 题

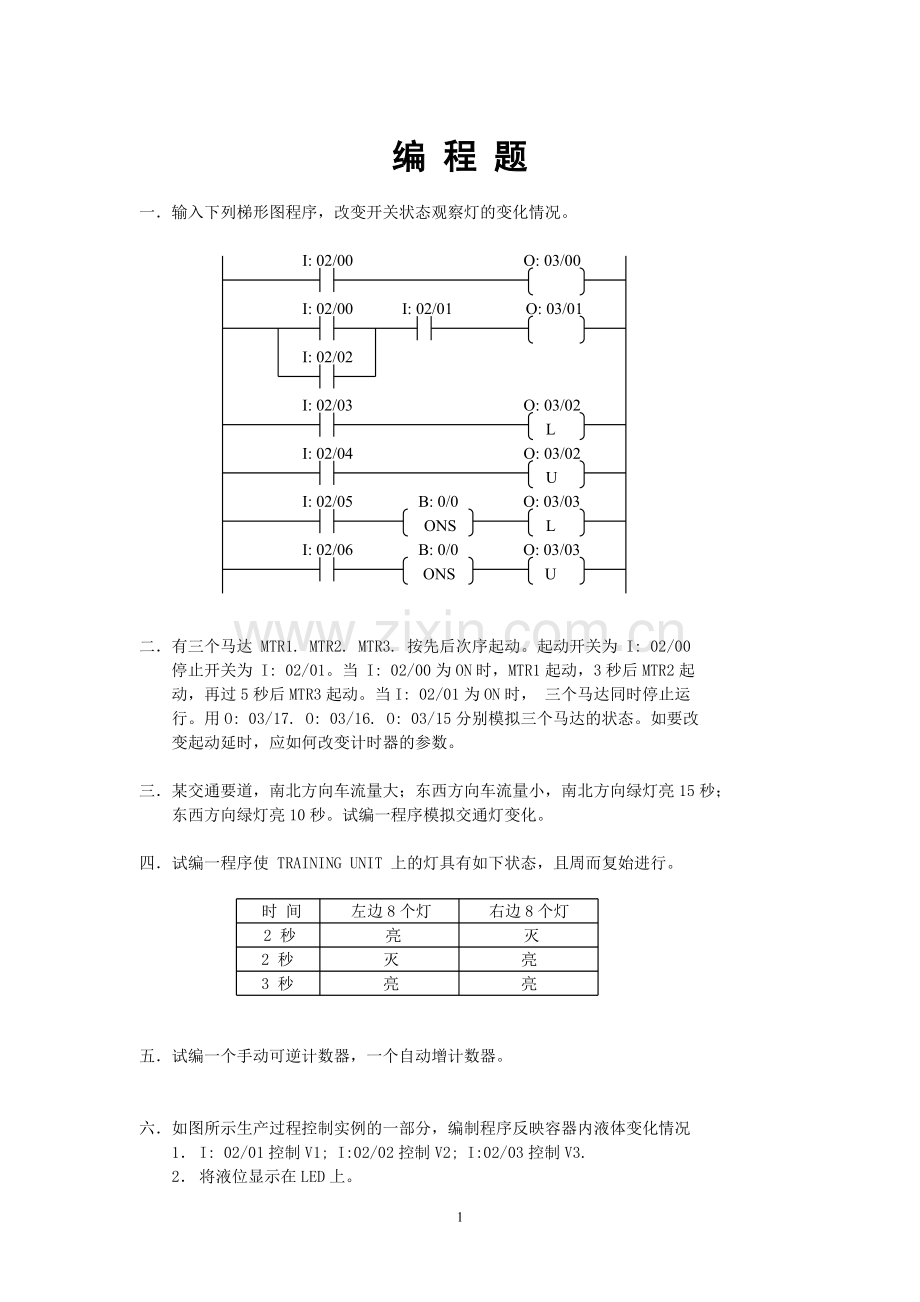

一． 输入下列梯形图程序，改变开关状态观察灯的变化情况。

I: 02/00 O: 03/00

I: 02/00 I: 02/01 O: 03/01

I: 02/02

I: 02/03 O: 03/02
L
I: 02/04 O: 03/02
U
I: 02/05 B: 0/0 O: 03/03
ONS L
I: 02/06 B: 0/0 O: 03/03
ONS U

二． 有三个马达 MTR1. MTR2. MTR3. 按先后次序起动。起动开关为 I: 02/00
停止开关为 I: 02/01。当 I: 02/00为ON时，MTR1起动，3秒后MTR2起
动，再过5秒后MTR3起动。当I: 02/01为ON时， 三个马达同时停止运
行。用O: 03/17. O: 03/16. O: 03/15分别模拟三个马达的状态。如要改
变起动延时，应如何改变计时器的参数。

三． 某交通要道，南北方向车流量大；东西方向车流量小，南北方向绿灯亮15秒；
东西方向绿灯亮10秒。试编一程序模拟交通灯变化。

四． 试编一程序使 TRAINING UNIT 上的灯具有如下状态，且周而复始进行。

时 间 左边8个灯 右边8个灯
2 秒 亮 灭
2 秒 灭 亮
3 秒 亮 亮

五． 试编一个手动可逆计数器，一个自动增计数器。

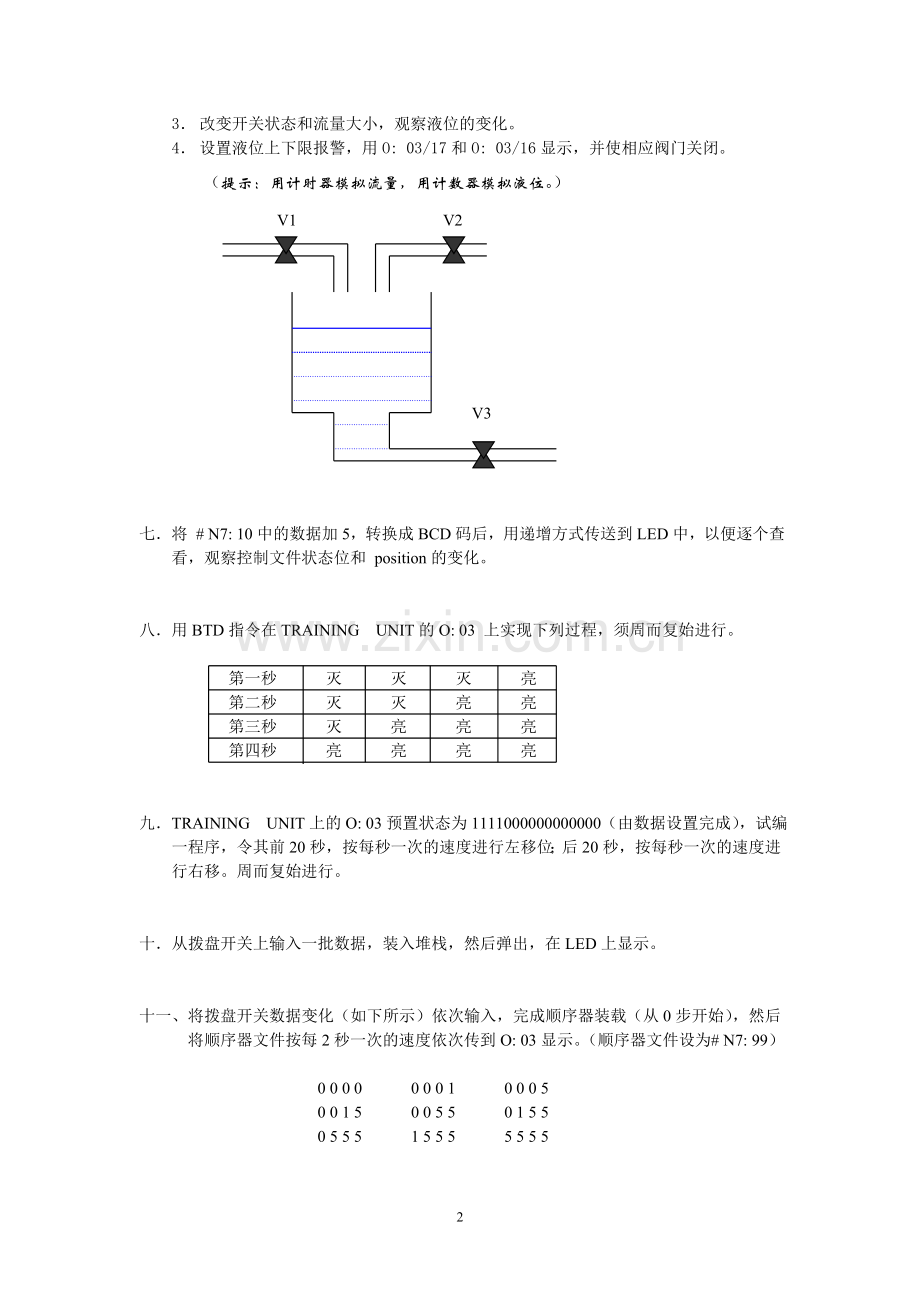

六． 如图所示生产过程控制实例的一部分，编制程序反映容器内液体变化情况
1． I: 02/01控制V1; I:02/02控制V2; I:02/03控制V3.
2． 将液位显示在LED上。
3． 改变开关状态和流量大小，观察液位的变化。
4． 设置液位上下限报警，用O: 03/17和O: 03/16显示，并使相应阀门关闭。
（提示：用计时器模拟流量，用计数器模拟液位。）
V1 V2

V3

七． 将 # N7: 10中的数据加5，转换成BCD码后，用递增方式传送到LED中，以便逐个查看，观察控制文件状态位和 position的变化。

八． 用BTD指令在TRAINING UNIT的O: 03 上实现下列过程，须周而复始进行。

第一秒 灭 灭 灭 亮
第二秒 灭 灭 亮 亮
第三秒 灭 亮 亮 亮
第四秒 亮 亮 亮 亮

九． TRAINING UNIT上的O: 03预置状态为1111000000000000（由数据设置完成），试编一程序，令其前20秒，按每秒一次的速度进行左移位；后20秒，按每秒一次的速度进行右移。周而复始进行。

十． 从拨盘开关上输入一批数据，装入堆栈，然后弹出，在LED上显示。

十一、将拨盘开关数据变化（如下所示）依次输入，完成顺序器装载（从0步开始），然后将顺序器文件按每2秒一次的速度依次传到O: 03显示。（顺序器文件设为# N7: 99）

0 0 0 0 0 0 0 1 0 0 0 5
0 0 1 5 0 0 5 5 0 1 5 5
0 5 5 5 1 5 5 5 5 5 5 5

十二、将文件 # N7: 100拷贝到 #N7: 110 .

十三、将文件 # N7: 110按每2秒一次的速度用递增方式传送到 O: 03 上。

十四、监视拨盘开关的变化，将变化次数记录下来，显示在LED上，每次变化报警2秒。

十五、从TRAINING UNIT 模拟量输入通道 CH1和CH2 读入数据，并在LED上显示通道CH1 的数据。

十六、读入TRAINING UNIT 拨盘开关上的数据，并送到模拟量输出通道 CH1 上，将模拟量输入通道 CH2 读入的数据送到模拟量输出通道 CH2 .

十七、将模拟量输入通道 CH1 和 CH2 的数据相加，然后送到模拟量输出通道 CH1 .

十八、编制 PID 控制程序，拨盘开关数据作为设定值 SP ，模拟量输入通道 CH1 作为过程变量 PV ，模拟输入通道 CH2 作为前馈量 FFB ，模拟量输出通道 CH1 作为控制变量 CV .输入相应参数，试观察 PID 开环控制。
1． 变 SP 和 PV ,观察 CV 变化。
2． 分别改变比例、微分、积分参数，再进行上述观察。
FFB
CV

P I D

生产过程

十九、如图所示远程 I/O 链的连接，完成以下程序编制：
1． 用 SCANNER 上的16个输入开关（I: 02）控制 ADAPTER 上的十六个灯
（O: 03） 。
2. 将 SCANNER 拨盘开关上的数据传送到 ADAPTER 上的 LED 上。
3． 将 SCANNER 中的文件 # N7: 10 的10个数据（任意设置）传送到ATAPTER中的文件 # N7: 20 。

SCANNER ATAPTER

PLC-5 PLC-5

REMOTE I/O

二十、如图所示 DH+ 网络连接，完成下列程序编制：
1． 用 PROCESSOR1 上的16个输入开关（I: 02）控制 PROCESSOR2上的十六个灯（O:03） 。
2． 将 PROCESSOR1 上拨盘开关上的数据传送到 PROCESSOR2 上的 LED 上。
3． 将 PROCESSOR1 中的文件 # N7: 10的10个数据（任意设置）传送到 PROCESSOR2 中的文件 # N7: 20 。

PROCESSOR1 PROCESSOR2

PLC-5 PLC-5

DH+

二十一、编制下列程序：
1.主程序 2# O: 03/10 灯亮
I: 02/00 为ON 转子程序 5#
I: 02/01 为 ON转子程序 6#
I: 02/02 为 ON转子程序 7#
2.子程序 5# I: 02/17 控制 O: 03/17
I: 02/16 控制 O: 03/16
3.子程序 6# 将拨盘开关数据送到 N: 05
将 N7: 10 数据送到 LED 上
4.子程序 7# 带入 N7: 05 的参数，将其进行加8的运算，然后将得数返回
N7: 10 中。
二十二、按如图所示结构编制 SFC 程序。

START

子程序 5# 子程序 6#

END
