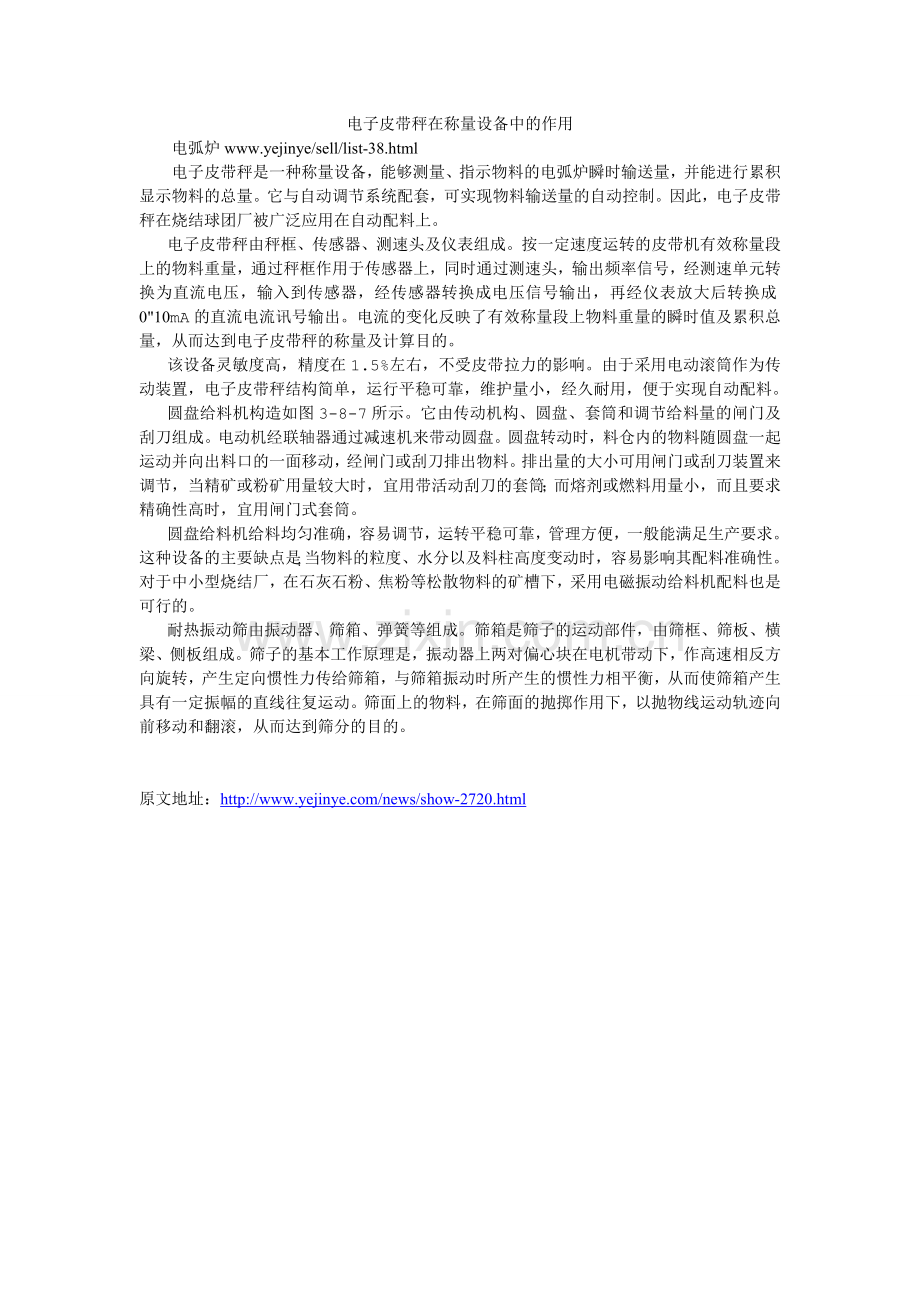

电子皮带秤在称量设备中的作用.doc

电子皮带秤在称量设备中的作用
电弧炉www.yejinye/sell/list-38.html
电子皮带秤是一种称量设备，能够测量、指示物料的电弧炉瞬时输送量，并能进行累积显示物料的总量。它与自动调节系统配套，可实现物料输送量的自动控制。因此，电子皮带秤在烧结球团厂被广泛应用在自动配料上。
电子皮带秤由秤框、传感器、测速头及仪表组成。按一定速度运转的皮带机有效称量段上的物料重量，通过秤框作用于传感器上，同时通过测速头，输出频率信号，经测速单元转换为直流电压，输入到传感器，经传感器转换成电压信号输出，再经仪表放大后转换成0"10mA的直流电流讯号输出。电流的变化反映了有效称量段上物料重量的瞬时值及累积总量，从而达到电子皮带秤的称量及计算目的。
该设备灵敏度高，精度在1.5%左右，不受皮带拉力的影响。由于采用电动滚筒作为传动装置，电子皮带秤结构简单，运行平稳可靠，维护量小，经久耐用，便于实现自动配料。
圆盘给料机构造如图3-8-7所示。它由传动机构、圆盘、套筒和调节给料量的闸门及刮刀组成。电动机经联轴器通过减速机来带动圆盘。圆盘转动时，料仓内的物料随圆盘一起运动并向出料口的一面移动，经闸门或刮刀排出物料。排出量的大小可用闸门或刮刀装置来调节，当精矿或粉矿用量较大时，宜用带活动刮刀的套筒；而熔剂或燃料用量小，而且要求精确性高时，宜用闸门式套筒。
圆盘给料机给料均匀准确，容易调节，运转平稳可靠，管理方便，一般能满足生产要求。这种设备的主要缺点是：当物料的粒度、水分以及料柱高度变动时，容易影响其配料准确性。对于中小型烧结厂，在石灰石粉、焦粉等松散物料的矿槽下，采用电磁振动给料机配料也是可行的。
耐热振动筛由振动器、筛箱、弹簧等组成。筛箱是筛子的运动部件，由筛框、筛板、横梁、侧板组成。筛子的基本工作原理是，振动器上两对偏心块在电机带动下，作高速相反方向旋转，产生定向惯性力传给筛箱，与筛箱振动时所产生的惯性力相平衡，从而使筛箱产生具有一定振幅的直线往复运动。筛面上的物料，在筛面的抛掷作用下，以抛物线运动轨迹向前移动和翻滚，从而达到筛分的目的。
