技术交底

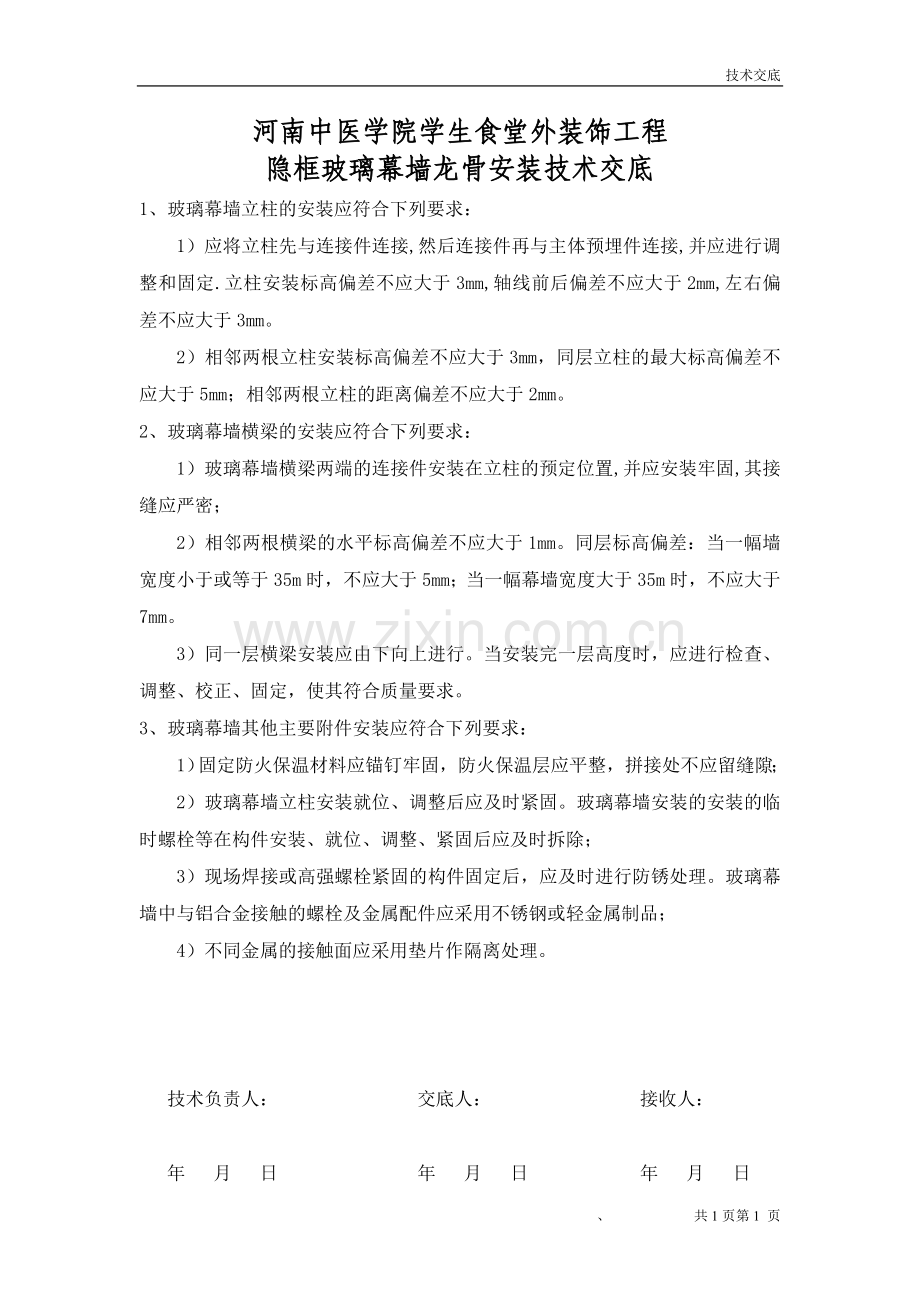

河南中医学院学生食堂外装饰工程
隐框玻璃幕墙龙骨安装技术交底
1、玻璃幕墙立柱的安装应符合下列要求：
1）应将立柱先与连接件连接,然后连接件再与主体预埋件连接,并应进行调整和固定.立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm,左右偏差不应大于3mm。
2）相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。
2、 玻璃幕墙横梁的安装应符合下列要求：
1）玻璃幕墙横梁两端的连接件安装在立柱的预定位置,并应安装牢固,其接缝应严密；
2）相邻两根横梁的水平标高偏差不应大于1mm。同层标高偏差：当一幅墙宽度小于或等于35m时，不应大于5mm；当一幅幕墙宽度大于35m时，不应大于7mm。
3）同一层横梁安装应由下向上进行。当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。
3、 玻璃幕墙其他主要附件安装应符合下列要求：
1）固定防火保温材料应锚钉牢固，防火保温层应平整，拼接处不应留缝隙；
2）玻璃幕墙立柱安装就位、调整后应及时紧固。玻璃幕墙安装的安装的临时螺栓等在构件安装、就位、调整、紧固后应及时拆除；
3）现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品；
4）不同金属的接触面应采用垫片作隔离处理。

技术负责人： 交底人： 接收人：

年 月 日 年 月 日 年 月 日
、 共1页第1 页
