110配线架25对大对数线缆线序.doc

110配线架25对大对数线缆线序

 25对线缆线序说明：
线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。

对于100对线缆，里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，每个分组再按上面25对接线方式。

将颜色分类后就能看出，很方便   Post By：2006/5/5 7:36:00 [只看该作者]

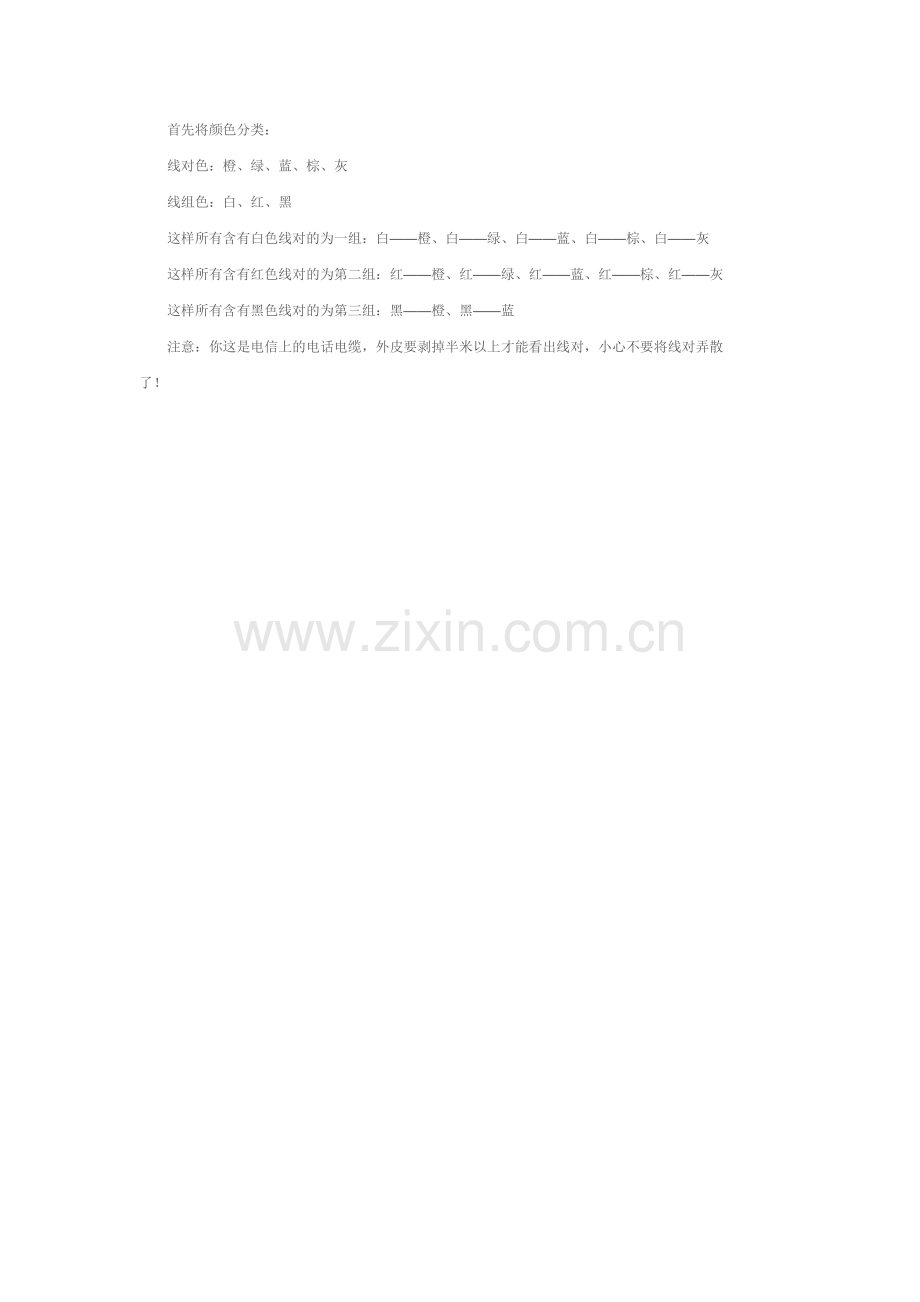

首先将颜色分类：
线对色：橙、绿、蓝、棕、灰
线组色：白、红、黑
这样所有含有白色线对的为一组：白——橙、白——绿、白——蓝、白——棕、白——灰
这样所有含有红色线对的为第二组：红——橙、红——绿、红——蓝、红——棕、红——灰
这样所有含有黑色线对的为第三组：黑——橙、黑——蓝
注意：你这是电信上的电话电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！
