升降横移立体车库简介.doc

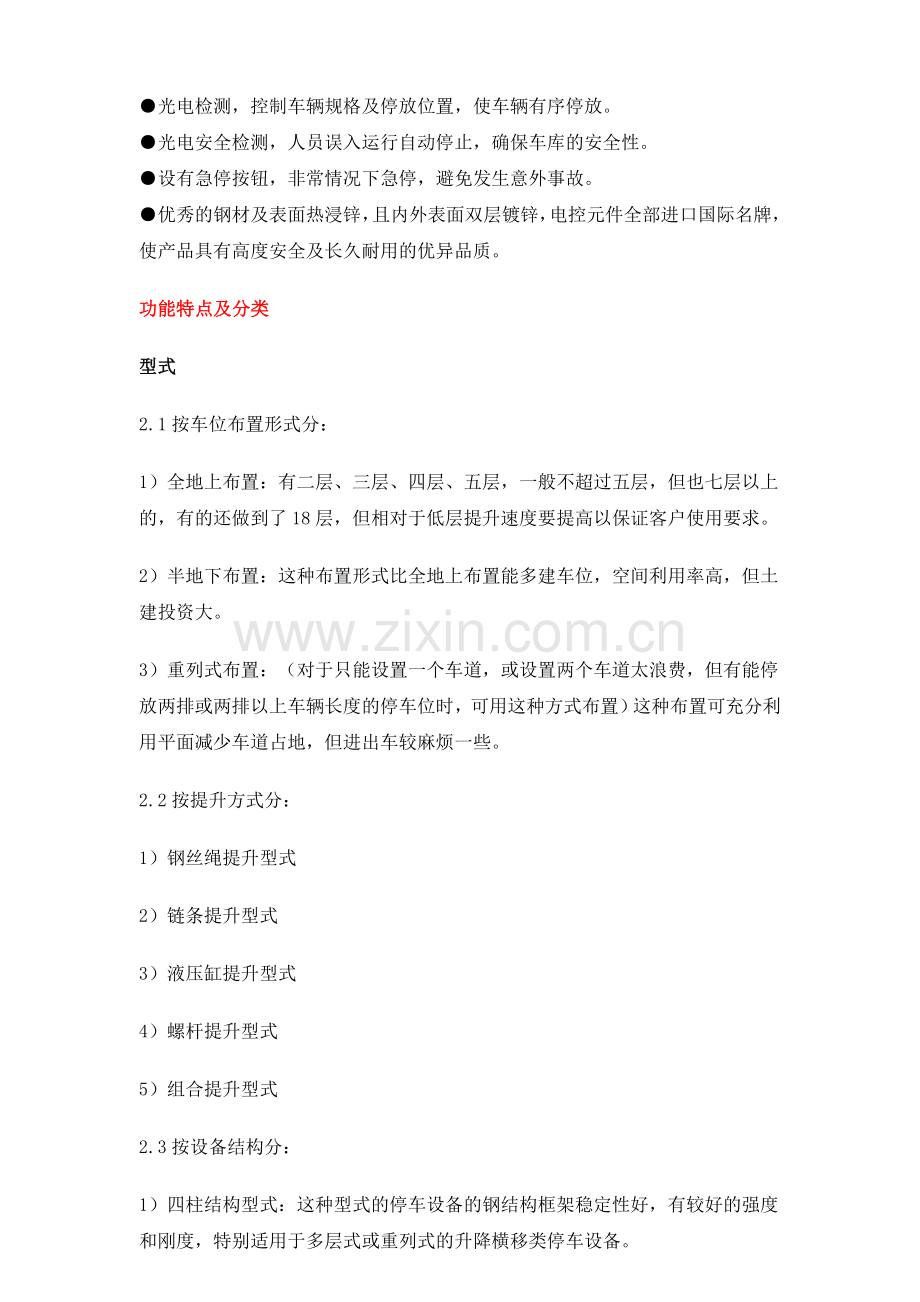

升降横移立体车库简介采用以载车板升降或横移存取车辆的停车设备，一般为准无人方式，即人离开设备后移动汽车的方式。运行原理：该设备的顶层载车板可上下升降；二（三、四）层载车板既可升降，又可横移；二、三、四层和底层都有一个空位，可以通过横移载车板变换空位，使空位正上方的载车板下降到底层，完成存取车过程底层载车板上的汽车可直接出车。机型特点：升降驱动系统为钢丝绳四点吊挂式，运行平稳可靠，保证车辆升降安全。对有限的停车空间，可数倍停放车辆，可节省大量空间。PLC电脑控制，操作简单，存取方便。按钮、触摸屏、IC卡可任选。设有防坠落装置，使用安全可靠，避免发生坠落事故。光电检测，控制车辆规格及停放位置，使车辆有序停放。光电安全检测，人员误入运行自动停止，确保车库的安全性。设有急停按钮，非常情况下急停，避免发生意外事故。优秀的钢材及表面热浸锌，且内外表面双层镀锌，电控元件全部进口国际名牌，使产品具有高度安全及长久耐用的优异品质。功能特点及分类型式2.1按车位布置形式分：1）全地上布置：有二层、三层、四层、五层，一般不超过五层，但也七层以上的，有的还做到了18层，但相对于低层提升速度要提高以保证客户使用要求。2）半地下布置：这种布置形式比全地上布置能多建车位，空间利用率高，但土建投资大。3）重列式布置：（对于只能设置一个车道，或设置两个车道太浪费，但有能停放两排或两排以上车辆长度的停车位时，可用这种方式布置）这种布置可充分利用平面减少车道占地，但进出车较麻烦一些。2.2按提升方式分：1）钢丝绳提升型式2）链条提升型式3）液压缸提升型式4）螺杆提升型式5）组合提升型式2.3按设备结构分：1）四柱结构型式：这种型式的停车设备的钢结构框架稳定性好，有较好的强度和刚度，特别适用于多层式或重列式的升降横移类停车设备。2）二柱结构型式，亦叫后悬臂型式：这种型式的停车设备的最大优点是视野宽阔，存取车方便。缺点是对设备运行的稳定性和结构框架的强度、刚度、设计要求严。大多用于二层式升降横移类停车设备。特点和适用范围3.1升降横移类停车设备的型式比较多，对场地的适应性较强，对土建要求较低，可建在露天，也可建在大楼的地下，规模可大可小，可根据不同的地形和空间进行任意组合、排列，空间利用率高，设备安全可靠，存取车快捷，使用、维护简便，价格较低。3.2停车设备正常工作的气候条件：1)对室内工作的停车设备工作环境温度不超过+40，在24h内的平均温度不超过+35；工作环境温度不低于-5；在+40的温度下相对湿度不超过50%。2)对室外工作的停车设备工作环境温度不超过+40，在24h内的平均温度不超过+35；工作环境温度不低于-25；工作环境温度不超过+25时的相对湿度允许暂时高达100%。停车空间尺寸（mm）车位宽度：23002500净深度: 55006000净空高度：二层35003700三层56506000四层74507750五层93009600注：如带纵移功能，净空高度应适当增加100200mm，具体尺寸应根据不同供货商的要求确定。装置尺寸升降横移类停车设备一般以长、宽、高来描述装置的外形尺寸，图1.5-1和图1.5-2为升降横移类停车设备外形尺寸的表示方法，用户可根据实际的停车空间，采用不同的停车图1.5-1半地下式外形尺寸表示方法图1.5-2全地上式外形尺寸表示方法5.1升降横移类停车设备外形尺寸中长、宽具体要求车型设备装置尺寸范围备注长L（mm）宽W（mm）小型车5000530022502350中型车5300550023502450推荐选用大型车5500580024002550推荐选用特大型型车58006300255027005.2升降横移类停车库装置尺寸中高度要求型式停车设备层数设备装置尺寸范围备注高 H（mm）地面上二层停车库35003650三层停车库56505900四层停车库74507700五层停车库93009550半地下底坑一层19002100地面上高度要求与上同注：以上所标注的尺寸均为设备要求的净尺寸，此范围内不能设置风管、消防管等设备。如需设置风管、消防管，可安装在行车道的上方。6.有效停车位的计算与控制单元的划分升 降横移式类停车设备工作时要留有交换车位，即空车位。因此，其有效停车数量的计算并不是地面停车位数与层数的简单叠加。通常把较大型的车库划分成若干个单 元，一个单元只能按先、后一人进行存、取车的操作，不能两人或多人同时进行。因此，单元若划分得太大，会降低存、取车的效率；单元划分太小，会减少停车位 数量，降低土地的使用率。根据经验，一个单元负责516辆车较为合适。一个单元的有效停车位=N+（N-1）i-1（带半地下或全地下停车位的除外）其中：N：连基数，即一单元的首层车位数（含空车位）i：层数7.选用要点7.1升降横移类机械式停车设备应设紧急停止开关，防止超限运行装置，汽车长、宽、高限制装置，阻车装置，人车误入检出装置，载车板上汽车位置的检测装置，防止载车板坠落装置以及警示装置等。7.2装有机械式停车设备的室内环境应设置良好的通风换气装置。7.3装有机械式停车设备的环境应具有良好的照明和应急照明。7.4为保证停车设备内部及下部不积水，应配备完善有效的排水设施。7.5装有机械式停车设备的环境应符合GB 50067的消防要求。7.6在排除其它外声干扰的情况下，停车设备产生的噪声应不大于80dB(A)；安装在地下室时，噪声应不大于85dB(A)。7.7 JB/T8713-1998规定，根据经济合理和使用方便的原则，单套升降横移式停车设备的存容量为343辆。7.8单车最大进(出)时间为35170s。7.9机械式停车设备的出入口的高度一般应不小于1800mm，停车设备内部人的通道的高度一般应不小于1800mm，通道的宽度应在适停车辆车宽的基础上增加500mm以上执行标准JB/T 8910-1999升降横移类机械式停车设备JB/T 8713-1998机械式停车设备类别、型式与基本参数GB 17907-1999机械式停车设备通用安全要求TJ 213（四）机械式停车场安装工程施工及验收规范JG 5106-1998机械式停车场安全规范总则国质检锅2003174号机电类特种设备制造许可规则国务院第373号令特种设备安全监察条例JGJ 100-1998汽车库建筑设计规范GB50067-1997汽车库、修车库、停车场设计防火规范
