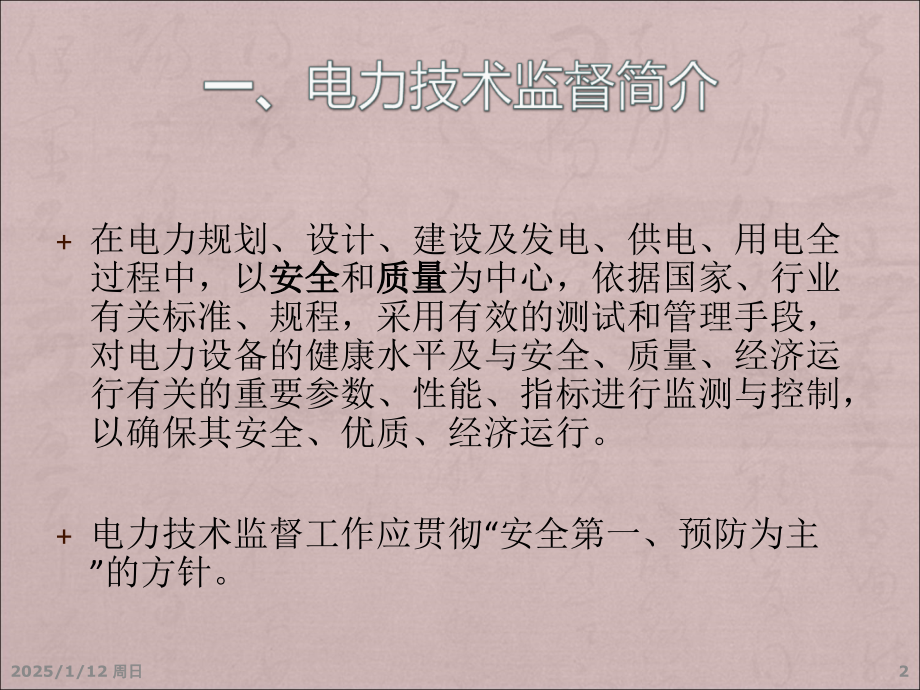

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,2025/1/12 周日,1,在电力规划、设计、建设及发电、供电、用电全过程中，以,安全,和,质量,为中心，依据国家、行业有关标准、规程，采用有效的测试和管理手段，对电力设备的健康水平及与安全、质量、经济运行有关的重要参数、性能、指标进行监测与控制，以确保其安全、优质、经济运行。,电力技术监督工作应贯彻,“,安全第一、预防为主,”,的方针。,2025/1/12 周日,2,电力技术监督实行技术负责人责任制，按照依法监督、分级管理的原则，对电力规划、建设和生 产实施全过程技术监督和管理。,电力系统中所有发电企业、电网企业和重要电力用户应按国家和行业标准开展电力技术监督工作，履行相应的技术监督职责。,2025/1/12 周日,3,继电保护技术监督：对风电场发电机、变压器、输电线路、母线、电抗器、电容器等电力设备的继电保护及保护定值，直流系统的监督。,电测技术监督：对电测量仪器仪表、电能表等的电压、电流、功率、电量、频率、相位、及其测量装置的监督。,电能质量技术监督：对风电场最大功率变化率、电压偏差、电压变动、闪变、谐波、无功功率等的监督。,2025/1/12 周日,4,继电保护技术监督指标,继电保护投入率,100%,继电保护动作正确率,100%,2025/1/12 周日,5,继电保护技术监督项目,1.,技术监督的管理,。,1,.1,监督机构与职责,1.2,继电保护监督技术管理,1.2.1,管理制度,1.2.2,要求具备的主要规程,1.2.3,要求具备的主要制度,1.2.4,要求具备的技术资料,1.2.5,要求具备的主要记录,2025/1/12 周日,6,1.2.6,反措要求,建立反措项目的管理台账。,已制订贯彻落实反措的长期规划和年度实施计划。,按期完成年度反措计划。,按时完成上级通报文件下达并限期完成的补充反措项目。,按时完成上级通报文件下达并限期完成的补充反措项目。,2025/1/12 周日,7,1.2.7,仪器要求,要求配备继电保护测试仪、综自测试仪、直流系统测试仪等必备仪器。,对所用仪器按期定检。,1.2.8,数据上报要求,要求按期上报保护投入、动作情况及异动报告。,2025/1/12 周日,8,继电保护主要考核指标,继电保护投入率应达,100%,；,220kV,及以上系统保护装置正确动作率应大于,99%,；,全部保护正确动作率大于,98%,；,220kV,及以上系统继电保护主保护运行率,97%,；,母线保护运行率,97%,；,录波完好率,97%,。,2025/1/12 周日,9,继电保护及安全自动装置的运行和维护,110,千伏及以上线路、主变压器、母线、断路器失灵、非全相保护装置的配置要符合各种反措要求及有关规程规定并能正常投入运行；,建立、管理好继电保护技术监督数据库；,2025/1/12 周日,10,按期编制继电保护年度校验计划，按作业指导书对各保护及安自装置进行了定期校验；,故障录波器、故障顺序记录仪等应正常投入，测距整定正确、模拟量和开关量全部接入，运行工况良好；,要求继电保护配合关系正确；,校验报告（记录）应齐全、完整，试验报告的格式要规范、项目齐全、数据正确,试验报告应内容齐全，整组传动应有详细记录，报告应有试验结论及审批记录，各种保护、自动装置的传动项目、结果和相量测试应写入试验报告；,2025/1/12 周日,11,保护向量测试应符合规定：电压核相正确，差电流（差电压）应在正常范围内，利用负荷电流检测具有星形接线的差动保护各组电流互感器二次中性线不平衡电流，并形成正式测试报告，定期测量差电流及二次中性线不平衡电流并有记录；,2025/1/12 周日,12,继电保护定值变动应认真执行定值通知单制度，各保护定值应与定值单应相符。定值单的签发、审核和批准应符合规定；,主系统和主设备继电保护及自动装置是否在,80%,直流额定电压下工作正常、安全、可靠；,继电保护及安全自动装置是否具有符合整定运行规程规定的整定计算方案，且审批手续完备，每年是否进行一次定值的全面核对，遇有运行方式较大变化和重要设备变更时是否及时修改整定方案。,2025/1/12 周日,13,装置本体及反措检查,4.1,保护盘柜的继电器、压板、试验端子、操作电源熔断器、端子排等应符合安全要求（包括名称、标志是否齐全、清晰），保护和自动装置屏前后标志是否正确，查找直流接地时是否退出相应的保护装置并将其写入运行规程；,4.2,现场保护日志、检修消缺记录等填写完整，内容齐全；,2025/1/12 周日,14,保护室应有防尘、防火和防小动物的措施，应配备空调设备，空调的管理要列入规程；,4.3,现场定期进行高频对试检查（方法及数值记录），检查值班人员是否熟练掌握；,4.4,控制、保护直流分开供电，两套主保护分别经专用熔断器由不同直流母线供电，非电量保护应设置独立的电源回路；,4.5,定值单齐全，运行和保护班均有完整的定值单；,2025/1/12 周日,15,4,.6,户外端子箱、接线盒的防尘、防潮措施，气体继电器定期校验、加装符合要求的防雨罩；,4.7,二次回路图纸应与装置相符；,4.8,二次回路连接牢固、定期清扫灰尘，端子排应排列整齐没有松动现象，电缆屏蔽层两侧应可靠接地；,4.9,检查,PT,二次回路，保证极性正确性，并保证,PT,二次仅一点接地，星形及开口三角接线的“,N”,必须分开，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等；,2025/1/12 周日,16,检查电流互感器二次绕组接地，电流回路只能一点接地，有电气联系的,CT,在连接处一点接地；,4.10,电缆夹层按要求敷设,100mm2,铜排并首尾连接，保护盘应与接地铜排联接，接地铜排及与地网的连接要满足要求，要与开关场端子箱、结合滤波器连接；,4.11,保护装置的尾纤弯曲直径不小于,15cm,；,4.12,两套主保护分别作用于两个跳闸线圈，非电量保护同时跳两个线圈；,2025/1/12 周日,17,4.13,测控装置同期功能是否按期进行校验；,4.14,保护设备具有必需的备品备件，并满足存放环境的要求；,4.15,综自站继电保护故障信息远传信息系统运行工况良好，数据齐全、传输准确；,2025/1/12 周日,18,电测监督：对电测仪器仪表、电能表等的电压、电流、功率、电量、频率、相位、及其测量装置的技术监督。,2025/1/12 周日,19,电测技术监督指标,确保重要仪表的校验率,100%,，调前合格率,98%,，周检率,100%,。,电测标准装置的认证、复查合格率,100%,。,购网计量装置电能表现场定期校验率,100%,。,计量装置,PT,二次导线压降及互感器二次回路负荷合格率,100%,。,计量装置,PT,二次导线压降及互感器二次回路负荷合格率,100%,。,2025/1/12 周日,20,220kV,变电站母线电量不平衡不大于,1%,。,现行标准规程使用率,100%,。,计量人员全部持证上岗,。,2025/1/12 周日,21,电测技术监督具体项目,管理机构和职责,建立总工程师领导下的三级技术监督网；在,设备技术部,设立电测技术监督专责人，负责电测技术监督的日常管理工作；在班组设立电测技术监督专责人，组成本单位技术监督网络，各级技术监督人员职责、分工、任务明确，并严格履行职责。,2025/1/12 周日,22,电测监督技术管理,国家及行业有关电测技术监督的技术标准,制度标准建设,电测技术监督工作的规划、年度计划、措施落实情况,电测技术监督分析、总结、计划、措施等资料,技术资料的管理,2025/1/12 周日,23,标准试验室管理,完善电测标准试验室管理，组织相关技术人员培训、认证，做好标准的传递和检定工作；,严格按照标准、计划按期完成标准计量器、标准仪表和装置的检定工作。,2025/1/12 周日,24,电测监督技术监督人员的培训,按规定配置电测监督人员，技术监督网络中的所有人员都应参加培训，培训内容包括：技术监督制度、技术标准、专业技术、试验设备使用等。,培训时间要求为：总工程师一天，相关部门领导不少于四天，专职和兼职技术监督人员不少于七天，每年一次，由培训单位组织考试。,2025/1/12 周日,25,指标管理,交流采样,按规定周期检验，检验率,100,，调前合格率,98,交流采样交流采样,关口电能表、计量回路,PT,二次导线压降、计量二次回路负荷,按规定周期检验，检验率,100,，合格率,100,2025/1/12 周日,26,计量用互感器,按规定周期进行检验，合格率,100,计量标准器,按规定周期检验，检验率,100,，调前合格率,100,标准装置,认证、复查合格率,100%,2025/1/12 周日,27,在线仪表、直流仪表、便携式仪表、绝缘电阻表、接地电阻、表万用表,按规定周期进行检验，检验率,90,，调前合格率,98,计量人员,计量人员持证,100%,现行标准规程,现行标准规程使用率,100%,2025/1/12 周日,28,试验及检验,各类仪器仪表定期检定,发电单位各类仪器仪表按周期进行检验，发电单位每年对,0.5,级及以下工作用表、配电盘表、电能表进行检定，每两年对,1.0,级及以下仪表进行检定。,2025/1/12 周日,29,重要仪器仪表,PT,、,CT,二次回路实际负荷测试、电量计量装置,PT,二次导线压降测试,组织相关测试部门每两年对发电单位重要设备的,PT,、,CT,二次回路实际负荷测试，电量计量装置,PT,二次回路压降测试。,2025/1/12 周日,30,电测标准仪器、仪表、标准装置校验,发电单位依据有关规程要求做好年度检定计划，将本厂标准器具、标准仪表和装置按计划及时送上一级量值传递机构检定，经检定合格后方可使用。,主要电测计量仪表现场抽检,发电单位每年两次对主要电测计量仪表进行现场抽检，抽检率不少于,10%,。,2025/1/12 周日,31,电能质量监督内容,最大功率变化率、电压偏差、电压变动、闪变、谐波、无功功率,2025/1/12 周日,32,电能质量监督指标,5.2.1,风电场最大功率变化率,风电场装机容量,P,30,（,MW,）,10min,最大变化量,20,（,MW,）,1min,最大变化量,6,（,MW,）,风电场装机容量,30,P,150,（,MW,）,10min,最大变化量,装机容量,/1.5,（,MW,）,1min,最大变化量,装机容量,/5,（,MW,）,2025/1/12 周日,33,风电场装机容量,P,150,（,MW,）,10min,最大变化量,100,（,MW,）,1min,最大变化量,30,（,MW,）,2025/1/12 周日,34,5.2.2,电压偏差,电压偏差应满足,GB 12325-2008,电能质量 供电电压偏差,的要求。当风电场的并网电压为,110kV,及以下时，风电场并网电压的正负偏差的绝对值之和不超过额定电压的,10,。,当风电场的并网电压为,220kV,及以上时，风电场并网电压的允许偏差为额定电压的,3,7,。,2025/1/12 周日,35,5.2.3,电压变动,风电场在公共连接点引起的电压变动应满足,GB 12326-2008,电能质量 电压波动和闪变,的要求。风电场在公共连接点引起的电压变动应满足,GB12326-2000,的要求,5.2.4,闪变,风电场在公共连接点的闪变干扰允许值应满足,GB/12326-2008,电能质量 电压波动和闪变,的要求。风电场在公共连接点的闪变干扰允许值应满足,GB12326-2000,的要求。,2025/1/12 周日,36,5.2.5,谐波,风电场所在的公共连接点的谐波注入电流应满足,GB/T14549-93,的要求。风电场所在的公共连接点的谐波注入电流应满足,GB/T14549,的要求。,2025/1/12 周日,37,5.2.6,风电场无功功率,当风电机组运行在不同的输出功率时，风电机组的可控功率因数变化范围应在,0.95,0.95,之间。,风电场无功功率的调节范围和响应速度，应满足风电场并网点电压调节的要求。原则上风电场升压变电站高压侧功率因数按,1.0,配置，运行过程中可按,0.98,0.98,控制。,2025/1/12 周日,38,5.3,电能质量监督具体项目,电能质量监督技术管理,制度管理,要求具备的主要规程,要求具备的主要制度,要求具备的技术资料,建立电能质量档案,2025/1/12 周日,39,要求贯彻落实反措文件,建立本单位电能质量技术监督工作管理制度及实施细则，根据系统要求及本单位实际情况制定切实可行的电能质量技术监督管理制度、实施细则、规定以及电能质量技术监督计划。,仪器配备,(1),符合国标GB/T 14549的电能质量分析仪至少应1台；,2025/1/12 周日,40,(,2,),每个电能质量监测点至少应装设1台电能质量在线监测仪；,(3),配备与电能质量技术监督有关的其它仪器仪表。,风电场机组入网,风电接入电网后必须开展接入点电能质量测试工作。,2025/1/12 周日,41,电能专业技术监督,频率技术监督,（,1,）低频减负荷装置应按调度要求投入运行；,（,2,）频率技术监督要与调度配合完成；,检查频率相关反措执行情况；,（,3,）按期测试和分析风功率变化情况，年终出具分析报告；,（,4,）编制频率监督工作计划及总结，参加监督工作会议。,2025/1/12 周日,42,无功技术监督,（,1,）及时检查使无功补偿设备保持完好状态和运行在合理方式下；,（,2,）升压站装设的并联电容器、电抗器组，除事故和危及设备安全情况外，都要按调度命令或电压曲线按逆调压原则运行；,（,3,）按月进行无功电压的统计分析；,（,4,）按月进行无功补偿设备的容量和投运情况分析；,2025/1/12 周日,43,电压技术监督,（,1,）建立健全电压技术监督档案；,（,2,）确保升压站电压监测表计的正常运行，不得随意将表计退出运行；,（,3,）制定风电场电压反事故措施；,（,4,）编制电压工作计划及总结，参加监督工作会议。,2025/1/12 周日,44,谐波技术监督,（1）按谐波技术监督工作实施细则要求设置谐波监测点，开展日常谐波监测工作；,（2）对于谐波检测点的谐波电压，测量间隔时间及取值按GB/T 14549执行，测量方法和测量仪器应符合GB/T17626.7的要求；,（3）对本单位谐波状况进行定期普测(一年至少一次)；,2025/1/12 周日,45,（,4,）对谐波源、电容器、滤波器等设备接入电网前后，对谐波背景谐波及设备投运后的谐波水平及影响进行专门测量；,（,5,）风场中大型设备如：变压器、线路投运时应有谐波测量项目，确定投运前后电网和设备的谐波水平,（6）制定谐波技术监督管理工作计划，并督促检查有关部门认真执行规范全面优质完成计划；,2025/1/12 周日,46,（,7,）审查谐波源和谐波治理工程以及电容器投运工程的谐波指标，并进行相应的谐波监测工作；,（,8,）分析和寻找谐波电压超标的原因，对有关谐波源和电容器采取针对性谐波治理措施；,（,9,）积极完成上级技术监督部门下达的电网谐波普测任务，汇总本单位的谐波测量数据，按要求提出分析报告；,（,10,）参加谐波监督工作会议和谐波事故分析会议；,2025/1/12 周日,47,（,11,）组织本单位谐波监督工作会议；,（,12,）参与本单位谐波相关基建工程的设计、审核及验收工作；,（,13,）对新增电容器补偿的设计，核算谐波谐振或放大的可能性；,（,14,）新投滤波等装置经过验收合格后方可挂网运行；,（15）每年对谐波分析仪和谐波在线监测装置进行对比性校验和日常维护工作；,2025/1/12 周日,48,Thank You!,2025/1/12 周日,49,
