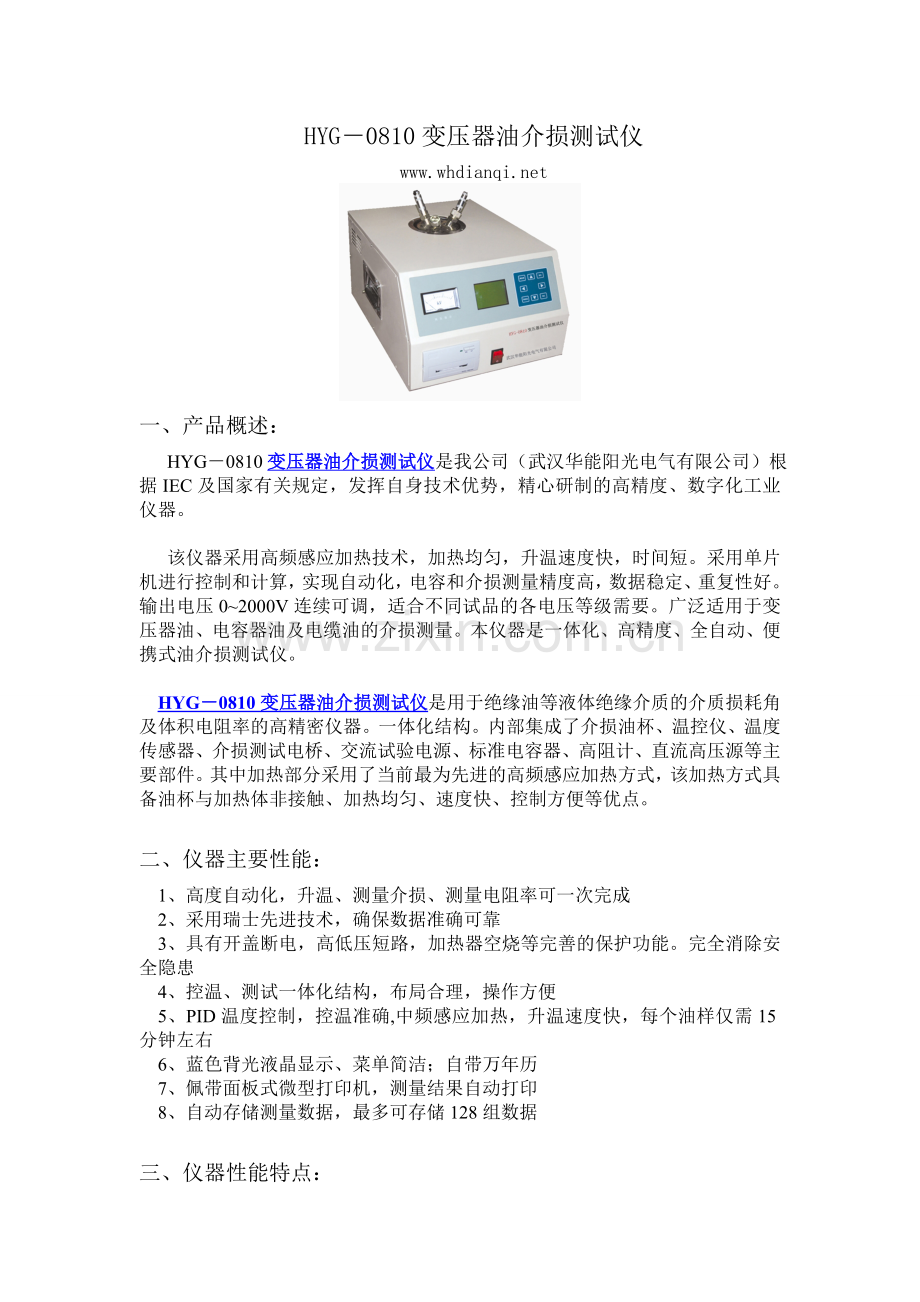

HYG－0810变压器油介损测试仪

一、 产品概述：
HYG－0810变压器油介损测试仪是我公司（武汉华能阳光电气有限公司）根据IEC及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化工业仪器。

该仪器采用高频感应加热技术，加热均匀，升温速度快，时间短。采用单片机进行控制和计算，实现自动化，电容和介损测量精度高，数据稳定、重复性好。输出电压0~2000V连续可调，适合不同试品的各电压等级需要。广泛适用于变压器油、电容器油及电缆油的介损测量。本仪器是一体化、高精度、全自动、便携式油介损测试仪。

HYG－0810变压器油介损测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

二、仪器主要性能：
1、高度自动化，升温、测量介损、测量电阻率可一次完成
2、采用瑞士先进技术，确保数据准确可靠
3、具有开盖断电，高低压短路，加热器空烧等完善的保护功能。完全消除安全隐患
4、控温、测试一体化结构，布局合理，操作方便
5、PID温度控制，控温准确,中频感应加热，升温速度快，每个油样仅需15分钟左右
6、蓝色背光液晶显示、菜单简洁；自带万年历
7、佩带面板式微型打印机，测量结果自动打印
8、自动存储测量数据，最多可存储128组数据

三、仪器性能特点：

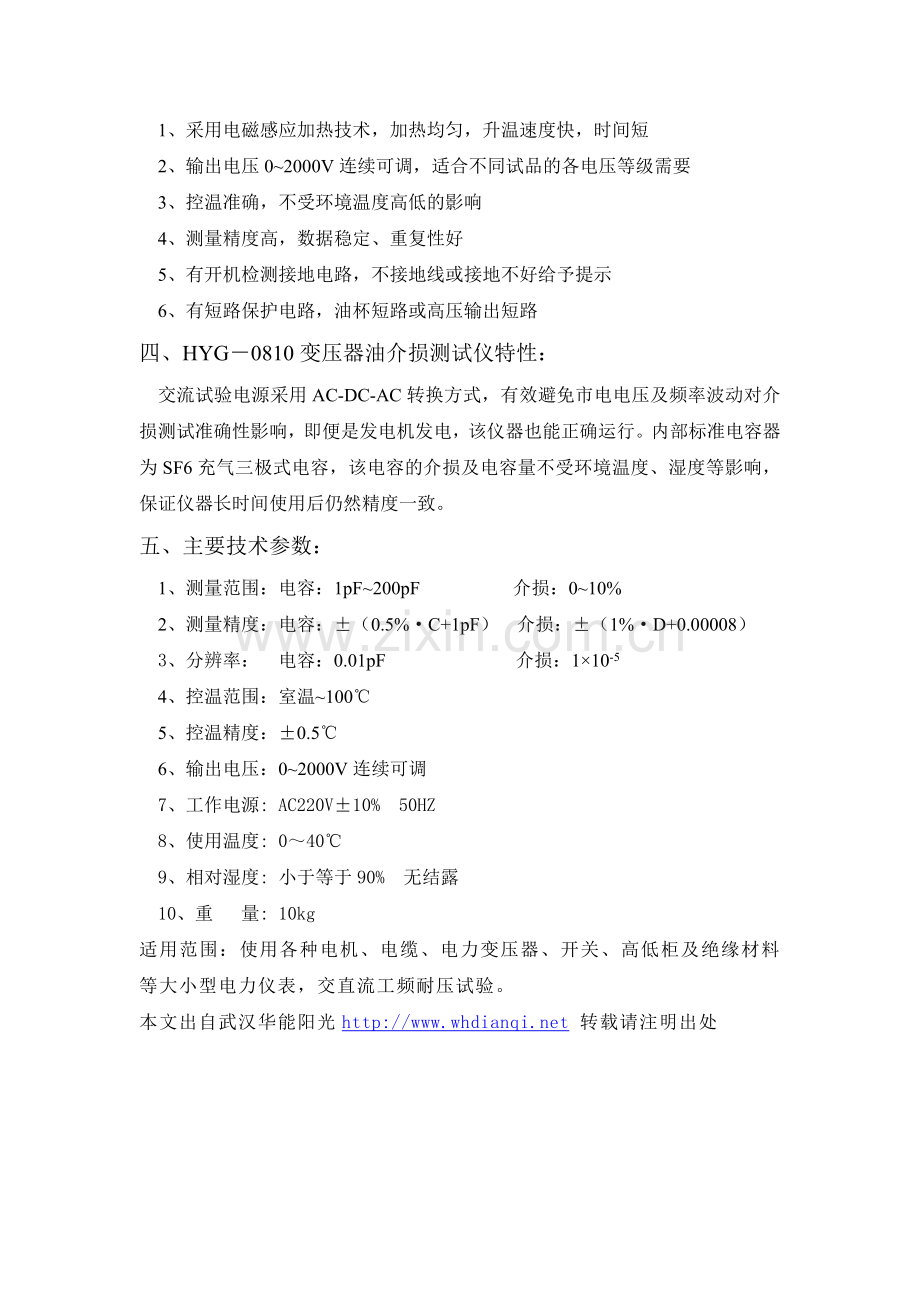

1、采用电磁感应加热技术，加热均匀，升温速度快，时间短
2、输出电压0~2000V连续可调，适合不同试品的各电压等级需要
3、控温准确，不受环境温度高低的影响
4、测量精度高，数据稳定、重复性好
5、有开机检测接地电路，不接地线或接地不好给予提示
6、有短路保护电路，油杯短路或高压输出短路
四、HYG－0810变压器油介损测试仪特性：
交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。
五、主要技术参数：
1、测量范围：电容：1pF~200pF 介损：0~10%
2、测量精度：电容：±（0.5%·C+1pF） 介损：±（1%·D+0.00008）
3、分辨率： 电容：0.01pF 介损：1×10-5
4、控温范围：室温~100℃
5、控温精度：±0.5℃
6、输出电压：0~2000V连续可调
7、工作电源: AC220V±10% 50HZ
8、使用温度: 0～40℃
9、相对湿度: 小于等于90% 无结露
10、重 量: 10kg
适用范围：使用各种电机、电缆、电力变压器、开关、高低柜及绝缘材料等大小型电力仪表，交直流工频耐压试验。
