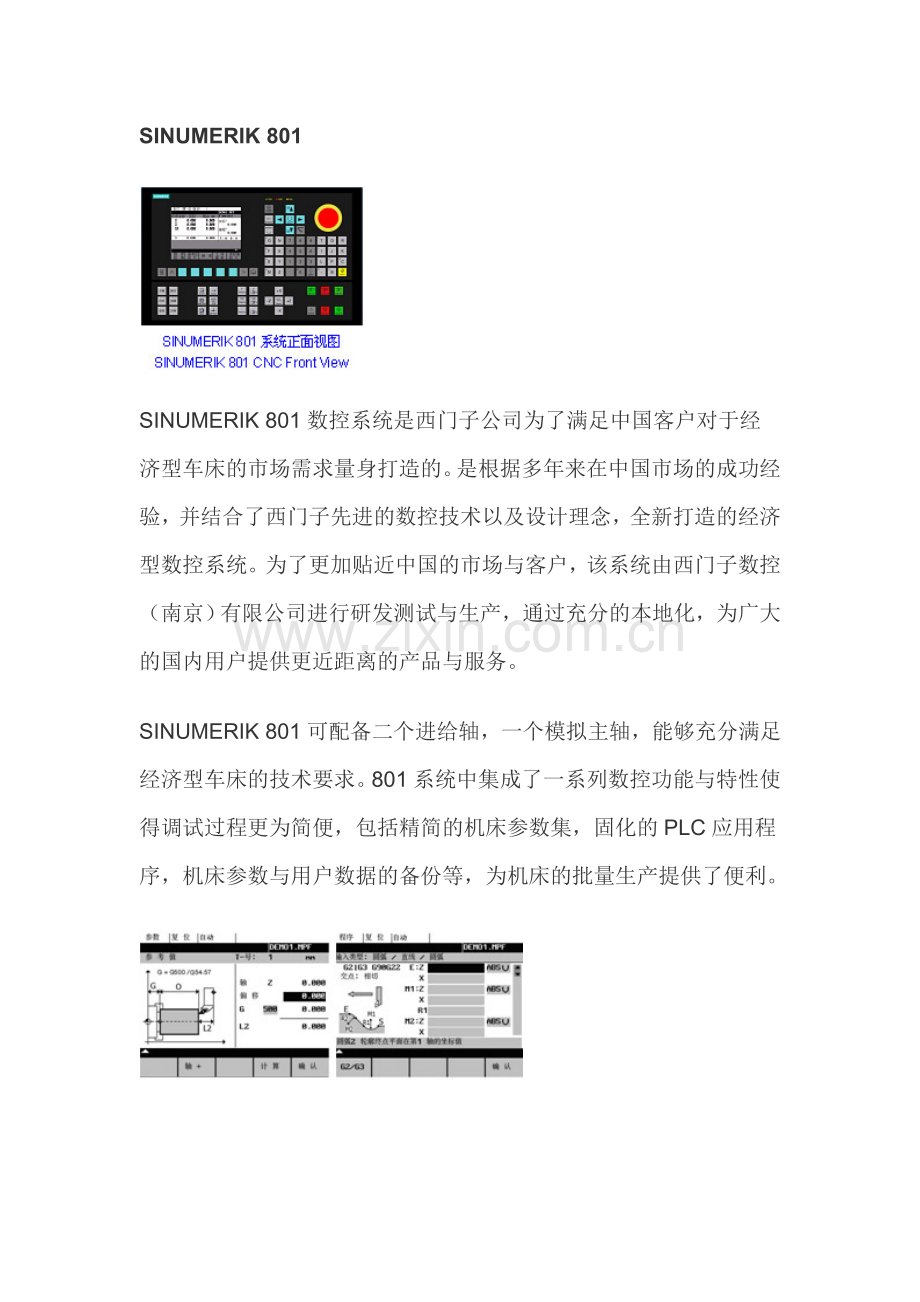

SINUMERIK 801

SINUMERIK 801数控系统是西门子公司为了满足中国客户对于经济型车床的市场需求量身打造的。是根据多年来在中国市场的成功经验，并结合了西门子先进的数控技术以及设计理念，全新打造的经济型数控系统。为了更加贴近中国的市场与客户，该系统由西门子数控（南京）有限公司进行研发测试与生产，通过充分的本地化，为广大的国内用户提供更近距离的产品与服务。
SINUMERIK 801可配备二个进给轴，一个模拟主轴，能够充分满足经济型车床的技术要求。801系统中集成了一系列数控功能与特性使得调试过程更为简便，包括精简的机床参数集，固化的PLC应用程序，机床参数与用户数据的备份等，为机床的批量生产提供了便利。

该系统具有高度集成的系统设计：
■ 5.7英寸液晶显示器，紧凑美观的一体式机床操作面板，高可靠性的操作控制键。
■ 集成了各种丰富的机床控制功能和完整的图形轮廓支持，使得机床的操作使用更为简单便捷。
■ SINUMERIK 801的输入/输出点为：16个24V的直流输入和16个 24V的直流输出。输出点的同时工作系数为0.5，单个输出点的负载能力可达0.5A。为了方便安装，输入输出采用可移动的螺丝夹紧端子，该端子可用普通的螺丝刀来紧固。
■ SINUMERIK801 提供脉冲及方向信号的驱动接口，可使用西门子Sinamics V60 伺服驱动器以及1FL5伺服电机。
■ 丰富的带有图形支持的对刀功能，带有图形支持与中文注释的车削工艺循环，图形轮廓编程以及支持轮廓计算的断点搜索，袖珍计算器等。
■ 西门子在机床数控系统领域的丰富经验与强大技术能力使SINUMERIK 801系统能够胜任多种车削工艺：开深槽、坯料去除、螺纹车削、深孔钻削、浮动攻丝、刚性攻丝等。都可以通过车削固定循环以及丰富的编程指令集来实现。
