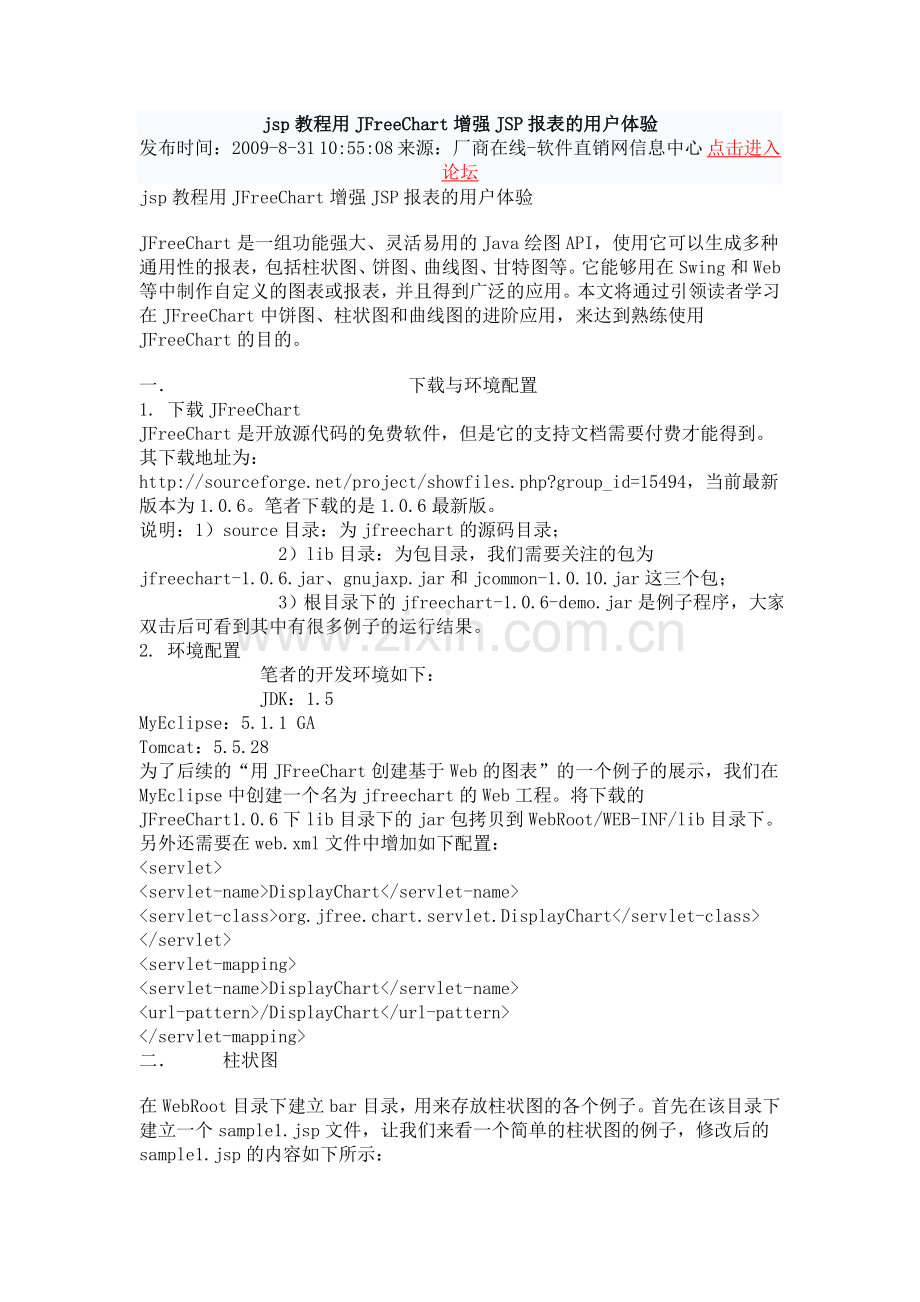

jsp教程用JFreeChart增强JSP报表的用户体验
发布时间：2009-8-31 10:55:08 来源：厂商在线-软件直销网信息中心 点击进入论坛
jsp教程用JFreeChart增强JSP报表的用户体验
JFreeChart是一组功能强大、灵活易用的Java绘图API，使用它可以生成多种通用性的报表，包括柱状图、饼图、曲线图、甘特图等。它能够用在Swing和Web等中制作自定义的图表或报表，并且得到广泛的应用。本文将通过引领读者学习在JFreeChart中饼图、柱状图和曲线图的进阶应用，来达到熟练使用JFreeChart的目的。
一．             下载与环境配置
1. 下载JFreeChart
JFreeChart是开放源代码的免费软件，但是它的支持文档需要付费才能得到。其下载地址为：
说明：1）source目录：为jfreechart的源码目录；
        2）lib目录：为包目录，我们需要关注的包为jfreechart-1.0.6.jar、gnujaxp.jar和jcommon-1.0.10.jar这三个包；
        3）根目录下的jfreechart-1.0.6-demo.jar是例子程序，大家双击后可看到其中有很多例子的运行结果。
2. 环境配置
       笔者的开发环境如下：
       JDK：1.5
MyEclipse：5.1.1 GA
Tomcat：5.5.28
为了后续的“用JFreeChart创建基于Web的图表”的一个例子的展示，我们在MyEclipse中创建一个名为jfreechart的Web工程。将下载的JFreeChart1.0.6下lib目录下的jar包拷贝到WebRoot/WEB-INF/lib目录下。另外还需要在web.xml文件中增加如下配置：
<servlet>
<servlet-name>DisplayChart</servlet-name>
<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>DisplayChart</servlet-name>
<url-pattern>/DisplayChart</url-pattern>
</servlet-mapping>
二．   柱状图
在WebRoot目录下建立bar目录，用来存放柱状图的各个例子。首先在该目录下建立一个sample1.jsp文件，让我们来看一个简单的柱状图的例子，修改后的sample1.jsp的内容如下所示：
<%@ page contentType="text/html;charset=GBK"%> <%@ page import="org.jfree.chart.ChartFactory, org.jfree.chart.JFreeChart, org.jfree.chart.plot.PlotOrientation, org.jfree.chart.servlet.ServletUtilities, org.jfree.data.category.DefaultCategoryDataset"%> <% DefaultCategoryDataset dataset = new DefaultCategoryDataset(); dataset.addValue(610, "广州", "猪肉"); dataset.addValue(220, "广州", "牛肉"); dataset.addValue(530, "广州", "鸡肉"); dataset.addValue(340, "广州", "鱼肉"); JFreeChart chart = ChartFactory.createBarChart3D("肉类销量统计图", "肉类", "销量", dataset, PlotOrientation.VERTICAL, false, false, false); String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session); String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename; %> <img src="../../<%= graphURL %>" width=500 height=300 border=0 usemap="#<%= filename %>">
在浏览器中输入地址：http://localhost:8080/jfreechart/bar/sample1.jsp，可看到如下柱状图：

上面的这个柱状图比较简单，稍显单调，在有些情况下，我们需要用不同颜色来表示不同的种类，或者在种类上标上具体数值，亦或需要加上3D水晶效果。下面让我们来做更深一步的探讨。接下来让我们看一个用不同颜色来表示不通种类的例子。在WebRoot的bar目录下新建sample2.jsp页面，将其代码修改如下：
<%@ page contentType="text/html;charset=GBK"%>
<%@ page import="org.jfree.chart.ChartFactory,
org.jfree.chart.JFreeChart,
org.jfree.chart.plot.PlotOrientation,
org.jfree.chart.servlet.ServletUtilities,
org.jfree.data.category.CategoryDataset,
org.jfree.data.general.DatasetUtilities"%>
<%
double[][] data = new double[][] {{1310}, {720}, {1130}, {440}};
String[] rowKeys = {"猪肉", "牛肉","鸡肉", "鱼肉"};
String[] columnKeys = {""};
CategoryDataset dataset = DatasetUtilities.createCategoryDataset(rowKeys, columnKeys, data);
JFreeChart chart = ChartFactory.createBarChart3D("广州肉类销量统计图",
"肉类",
"销量",
dataset,
PlotOrientation.VERTICAL,
true,
false,
false);
String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);
String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;
%>
<img src="../../<%= graphURL %>" width=500 height=300 border=0 usemap="#<%= filename %>">

       该页面的运行效果如下图所示：

    对比该例与前例，可看出createBarChart3D的倒数第三个参数修改成了true，该参数可用来显示下方的： 。上两例我们显示的只是一个城市的肉类销量，有时候我们有对比显示多个城市的不同肉类，只要将上例稍作修改即可。例如要在图中表示广州、深圳、东莞、佛山四个城市的四个肉类的销售情况，只需要将如下三句稍做修改：
double[][] data = new double[][] {{1310}, {720}, {1130}, {440}};
String[] rowKeys = {"猪肉", "牛肉","鸡肉", "鱼肉"};
String[] columnKeys = {""};
例如修改成：
double[][] data = new double[][] {{1310, 1220, 1110, 1000},
{720, 700, 680, 640},
{1130, 1020, 980, 800},
{440, 400, 360, 300}};
String[] rowKeys = {"猪肉", "牛肉","鸡肉", "鱼肉"};
String[] columnKeys = {"广州", "深圳", "东莞", "佛山"};

在运行该jsp页面，可看到如下界面：

 在上述几例中，在某个柱子上都没有显示相应的数值，下面让我们为每个柱子都加上它的数值，我们新建一个sample4.jsp页面，其内容如下：
<%@ page contentType="text/html;charset=GBK"%> <%@ page import="org.jfree.chart.ChartFactory, org.jfree.chart.JFreeChart, org.jfree.chart.plot.PlotOrientation, org.jfree.chart.servlet.ServletUtilities, org.jfree.data.category.CategoryDataset, org.jfree.data.general.DatasetUtilities, org.jfree.chart.plot.*, org.jfree.chart.labels.*, org.jfree.chart.renderer.category.BarRenderer3D, java.awt.*, org.jfree.ui.*, org.jfree.chart.axis.AxisLocation"%> <% double[][] data = new double[][] {{1310, 1220, 1110, 1000}, {720, 700, 680, 640}, {1130, 1020, 980, 800}, {440, 400, 360, 300}}; String[] rowKeys = {"猪肉", "牛肉","鸡肉", "鱼肉"}; String[] columnKeys = {"广州", "深圳", "东莞", "佛山"}; CategoryDataset dataset = DatasetUtilities.createCategoryDataset(rowKeys, columnKeys, data); JFreeChart chart = ChartFactory.createBarChart3D("肉类销量统计图", "肉类", "销量", dataset, PlotOrientation.VERTICAL, true, true, false); CategoryPlot plot = chart.getCategoryPlot(); //设置网格背景颜色 plot.setBackgroundPaint(Color.white); //设置网格竖线颜色 plot.setDomainGridlinePaint(Color.pink); //设置网格横线颜色 plot.setRangeGridlinePaint(Color.pink); //显示每个柱的数值，并修改该数值的字体属性 BarRenderer3D renderer = new BarRenderer3D(); renderer.setBaseItemLabelGenerator(new StandardCategoryItemLabelGenerator()); renderer.setBaseItemLabelsVisible(true); //默认的数字显示在柱子中，通过如下两句可调整数字的显示 //注意：此句很关键，若无此句，那数字的显示会被覆盖，给人数字没有显示出来的问题 renderer.setBasePositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_LEFT)); renderer.setItemLabelAnchorOffset(10D); //设置每个地区所包含的平行柱的之间距离 //renderer.setItemMargin(0.3); plot.setRenderer(renderer); //设置地区、销量的显示位置 //将下方的“肉类”放到上方 plot.setDomainAxisLocation(AxisLocation.TOP_OR_RIGHT); //将默认放在左边的“销量”放到右方 plot.setRangeAxisLocation(AxisLocation.BOTTOM_OR_RIGHT); String filename = ServletUtilities.saveChartAsPNG(chart, 700, 400, null, session); String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename; %> <img src="../../<%= graphURL %>" width=700 height=400 border=0 usemap="#<%= filename %>">
运行效果如下所示：

注意：jfreechart的很多版本不兼容，请大家在运行此例时确认下载了对应的版本。
三．  饼图
在WebRoot目录下建立名为pie的子目录，用来存放本教程中饼图的实例jsp页面。下面让我们来看一个简单的三维饼图。首先在pie目录下建立一个名为sample1.jsp的页面。
在JFreeChart中，与饼图绘制密切相关的类如下：
1）  PiePlot
饼图绘制类，可以用来设置饼图的相关属性。例如：
PiePlot pieplot = (PiePlot)jfreechart.getPlot();
pieplot.setLabelFont(new Font("SansSerif", 0, 12));
pieplot.setNoDataMessage("No data available");
pieplot.setCircular(false);
pieplot.setLabelGap(0.02D);
2）  DefaultPieDataset
默认的饼图数据集类，用来存储饼图显示的相关数据信息。例如：
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("品德", new Double(0.2D));
dataset.setValue("体育", new Double(0.2D));
dataset.setValue("音乐", new Double(0.2D));
dataset.setValue("其余成绩", new Double(0.4D));
3）  ChartFactory
可利用该制图工厂类createPieChart来创建一个饼图的JFreeChart对象，例如：
JFreeChart jfreechart = ChartFactory.createPieChart("饼图示例", dataset, true, true, false);
       下面让我们看一个简单的例子，修改sample1.jsp的内容如下：
<%@ page contentType="text/html;charset=GBK"%> <%@ page import="org.jfree.chart.*, org.jfree.chart.plot.PiePlot, org.jfree.data.general.DefaultPieDataset, org.jfree.chart.servlet.ServletUtilities, java.awt.*"%> <% //设置数据集 DefaultPieDataset dataset = new DefaultPieDataset(); dataset.setValue("初中高级程序员", 0.55); dataset.setValue("项目经理", 0.1); dataset.setValue("系统分析师", 0.1); dataset.setValue("软件架构师", 0.1); dataset.setValue("其他", 0.2); //通过工厂类生成JFreeChart对象 JFreeChart chart = ChartFactory.createPieChart3D("IT行业职业分布图", dataset, true, false, false); PiePlot pieplot = (PiePlot) chart.getPlot(); pieplot.setLabelFont(new Font("宋体", 0, 12)); //没有数据的时候显示的内容 pieplot.setNoDataMessage("无数据显示"); pieplot.setCircular(false); pieplot.setLabelGap(0.02D); String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session); String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename; %> <img src="../../<%= graphURL %>" width=500 height=300 border=0 usemap="#<%= filename %>">
       可以看出，饼图的绘制与柱状图的绘制类似，该例的运行效果如下：

有时候我们还想知道某块所占的具体分值，或者需要突出显示某一块。这时候需要对上例进行部分修改：dataset.setValue("其他", 0.2);后的那段改成：
//通过工厂类生成JFreeChart对象
JFreeChart chart = ChartFactory.createPieChart3D("IT行业职业分布图", dataset, true, false, false);
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font("宋体", 0, 12));
//没有数据的时候显示的内容
pieplot.setNoDataMessage("无数据显示");
pieplot.setCircular(false);
setExplodePercent方法很重要，它将Label为某名称的某块挖出来突出显示，而后两句实现的效果是在“初中高级程序员”等名称后加上百分比，改成“初中高级程序员=55%”等。加上如上的代码后，同时还需要将相关的两个java包：org.jfree.chart.labels.StandardPieSectionLabelGenerator和java.text.NumberFormat引入到该jsp页面中。此时的运行结果如下：

 通过JFreeChart还可以提供漂亮的水晶饼图效果，接着让我们新建一个sample3.jsp页面来体验一下超炫美图吧。修改sample3.jsp页面如下：
<%@ page contentType="text/html;charset=GBK"%>
<%@ page import="org.jfree.chart.*,
                 org.jfree.chart.servlet.ServletUtilities,
                 org.jfree.util.Rotation,
                 org.jfree.data.general.DefaultPieDataset,
                 org.jfree.chart.plot.PiePlot3D"%>
<%
//设置数据集
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("初中高级程序员", 0.55);
dataset.setValue("项目经理", 0.1);
dataset.setValue("系统分析师", 0.1);
dataset.setValue("软件架构师", 0.1);
dataset.setValue("其他", 0.2);

//通过工厂类生成JFreeChart对象
JFreeChart chart = ChartFactory.createPieChart3D("IT行业职业分布图", dataset, true, true, false);
//获得3D的水晶饼图对象
PiePlot3D pieplot3d = (PiePlot3D) chart.getPlot();
//设置开始角度
pieplot3d.setStartAngle(150D);
//设置方向为”顺时针方向“
pieplot3d.setDirection(Rotation.CLOCKWISE);
//设置透明度，0.5F为半透明，1为不透明，0为全透明
pieplot3d.setForegroundAlpha(0.5F);
pieplot3d.setNoDataMessage("无数据显示");

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);
String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;
%>
<img src=../../"<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">
       利用setForegroundAlpha()方法可以设置3D饼图的透明度，利用setStartAngle()可以设置其开始角度，利用setDirection()方法可以设置其方向。该例的运行效果如下图所示：
