日立HCM传感器知识（中文版）[1].doc

代码
项目
位置
名称
功能
备注

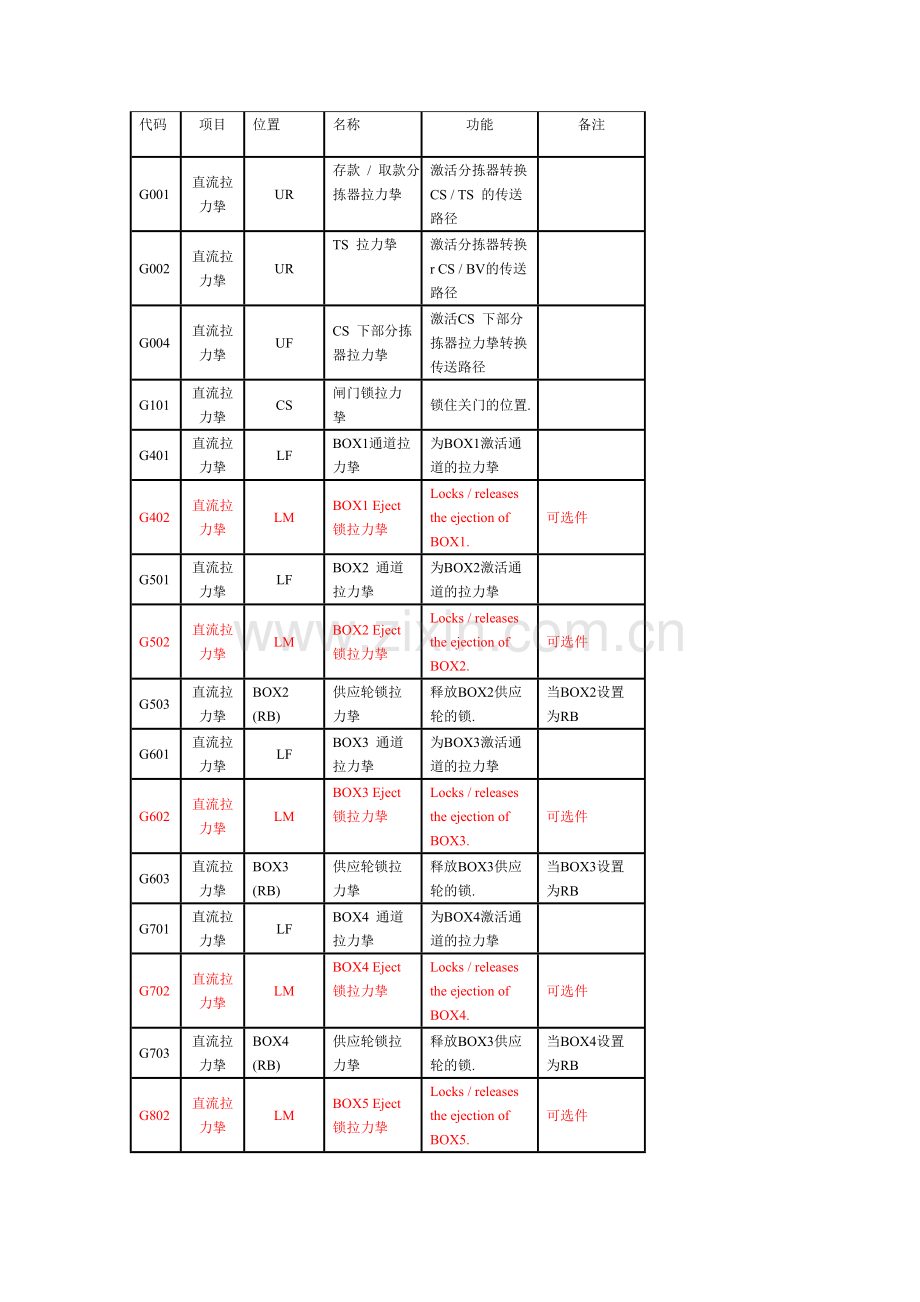

G001
直流拉力挚
UR
存款 / 取款分拣器拉力挚
激活分拣器转换CS / TS 的传送路径

G002
直流拉力挚
UR
TS 拉力挚
激活分拣器转换r CS / BV的传送路径

G004
直流拉力挚
UF
CS 下部分拣器拉力挚
激活CS 下部分拣器拉力挚转换传送路径

G101
直流拉力挚
CS
闸门锁拉力挚
锁住关门的位置.

G401
直流拉力挚
LF
BOX1通道拉力挚
为BOX1激活通道的拉力挚

G402
直流拉力挚
LM
BOX1 Eject锁拉力挚
Locks / releases the ejection of BOX1.
可选件
G501
直流拉力挚
LF
BOX2 通道拉力挚
为BOX2激活通道的拉力挚

G502
直流拉力挚
LM
BOX2 Eject锁拉力挚
Locks / releases the ejection of BOX2.
可选件
G503
直流拉力挚
BOX2 (RB)
供应轮锁拉力挚
释放BOX2供应轮的锁.
当BOX2设置为RB
G601
直流拉力挚
LF
BOX3 通道拉力挚
为BOX3激活通道的拉力挚

G602
直流拉力挚
LM
BOX3 Eject锁拉力挚
Locks / releases the ejection of BOX3.
可选件
G603
直流拉力挚
BOX3 (RB)
供应轮锁拉力挚
释放BOX3供应轮的锁.
当BOX3设置为RB
G701
直流拉力挚
LF
BOX4 通道拉力挚
为BOX4激活通道的拉力挚

G702
直流拉力挚
LM
BOX4 Eject锁拉力挚
Locks / releases the ejection of BOX4.
可选件
G703
直流拉力挚
BOX4 (RB)
供应轮锁拉力挚
释放BOX3供应轮的锁.
当BOX4设置为RB
G802
直流拉力挚
LM
BOX5 Eject锁拉力挚
Locks / releases the ejection of BOX5.
可选件
G803
直流拉力挚
BOX5 (RB)
供应轮锁拉力挚
释放BOX3供应轮的锁.
当BOX5设置为RB

代码
项目
位置
名称
功能
备注

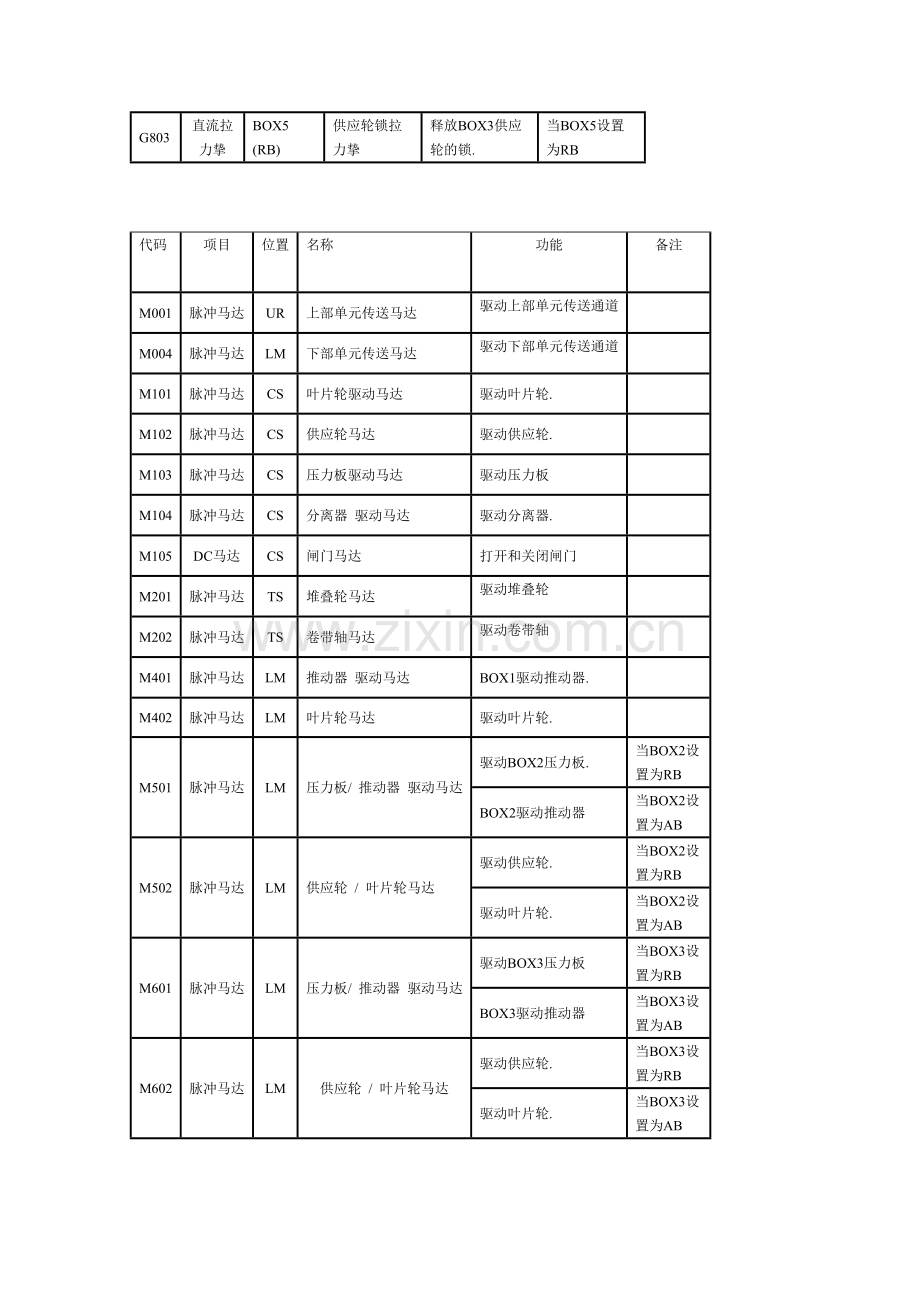

M001
脉冲马达
UR
上部单元传送马达
驱动上部单元传送通道

M004
脉冲马达
LM
下部单元传送马达
驱动下部单元传送通道

M101
脉冲马达
CS
叶片轮驱动马达
驱动叶片轮.

M102
脉冲马达
CS
供应轮马达
驱动供应轮.

M103
脉冲马达
CS
压力板驱动马达
驱动压力板

M104
脉冲马达
CS
分离器 驱动马达
驱动分离器.

M105
DC马达
CS
闸门马达
打开和关闭闸门

M201
脉冲马达
TS
堆叠轮马达
驱动堆叠轮

M202
脉冲马达
TS
卷带轴马达
驱动卷带轴

M401
脉冲马达
LM
推动器 驱动马达
BOX1驱动推动器.

M402
脉冲马达
LM
叶片轮马达
驱动叶片轮.

M501
脉冲马达
LM
压力板/ 推动器 驱动马达
驱动BOX2压力板.
当BOX2设置为RB
BOX2驱动推动器
当BOX2设置为AB
M502
脉冲马达
LM
供应轮 / 叶片轮马达
驱动供应轮.
当BOX2设置为RB
驱动叶片轮.
当BOX2设置为AB
M601
脉冲马达
LM
压力板/ 推动器 驱动马达
驱动BOX3压力板
当BOX3设置为RB
BOX3驱动推动器
当BOX3设置为AB
M602
脉冲马达
LM
供应轮 / 叶片轮马达
驱动供应轮.
当BOX3设置为RB
驱动叶片轮.
当BOX3设置为AB

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
M701
脉冲马达
LM
压力板/ 推动器 驱动马达
驱动压力板of BOX4.

当BOX4设置为RB
驱动推动器 of BOX4.

当BOX4设置为AB
M702
脉冲马达
LM
供应轮 / 叶片轮马达
驱动供应轮.

当BOX4设置为RB
驱动叶片轮.

当BOX4设置为AB
M801
脉冲马达
LM
压力板/ 推动器 驱动马达
驱动BOX5压力板

当BOX5设置为RB
驱动BOX5推动器.

当BOX5设置为AB
M802
脉冲马达
LM
供应轮 / 叶片轮马达
驱动供应轮.

当BOX5设置为RB
驱动叶片轮.

当BOX5设置为AB

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S001
长距离传感器
UF
CS 下部通道传感器 (左)
在cs的下方，检测钞票的传送路径
亮
V
V

S003
长距离传感器
UF
验钞模块前面通道传感器 (左)
在验钞器之前，检测钞票的传送路径
亮
V
V

S005
长距离传感器
UR
验钞模块后面通道传感器 (左)
在验钞器之后，检测钞票的传送路径
亮
V
V

S006
长距离传感器
UR
验钞模块后面通道传感器传感器 (右)
在验钞器之后，检测钞票的传送路径
亮
V
V

S007
长距离传感器
UR
钞票存在传感器在验钞器后 (左)
在验钞器之后，检测钞票剩留或堵塞在这里
亮
V
V

S009
长距离传感器
UR
钞票存在传感器1 在存/取款分拣器 (左)
在存/取款分拣器处，检查钞票剩留或堵塞
亮
V
V

S010
长距离传感器
UR
钞票存在传感器1 在存/取款分拣器(右)
在存/取款分拣器处，检查钞票剩留或堵塞
亮
V
V

S017
长距离传感器
UF
钞票存在传感器在 CS 下方 通道(左)
在CS下方通道，检查钞票剩留或堵塞
亮
V
V

S018
长距离传感器
UF
钞票存在传感器在 CS 下方 通道(右)
在CS下方通道，检查钞票剩留或堵塞
亮
V
V

S019
长距离传感器
ET
钞票存在 传感器 在 ET
检查剩留/堵塞钞票 在 ET.
亮
V
V

Nonexistence when Type-1 ET is installed.
S021
长距离传感器
UF
通道传感器，在上部单元下方
检查钞票的传送通道
亮
V
V

S023
电子眼
UF
HCM位置 传感器 (Upper)
检查上部单元位置.
亮

亮: in 位置 暗: not in 位置

S025
电子眼
UR
钞票存在传感器2 在存/取款通道
在存/取款通道上，检查钞票剩留和堵塞
亮
V

S032
电子眼
LM
前门传感器
检查LF (前面 door) 是否打开.
亮
V

亮: LF close 暗: LF open

S033
电子眼
LM
HCM位置 传感器 (Lower)
检查下部单元位置.
亮
V

亮: in 位置 暗: not in 位置

S034
电子眼
LM
脉冲马达旋转传感器
检查下部单元传送马达校准失败
(暗/ 亮)

S038
电子眼
LM
后门传感器
检查LR是否打开
亮
V

亮: LR close 暗: LR open

S050
电子眼
BV
验钞器打开传感器
检查验钞器被打开
亮
V

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S101
长距离传感器
CS/UF
钞票存在传感器 在供应输出位置 (左)
在供应输出位置检查钞票剩留/堵塞
亮

V

S102
长距离传感器
CS/UF
钞票存在传感器在供应输出位置(右)
在供应输出位置检查钞票剩留/堵塞
亮

V

S103
长距离传感器
CS
供应钞票歪斜的传感器 (左)
检查不规则的传送钞票(歪斜, 等等)
亮
V
V

S104
长距离传感器
CS
供应钞票歪斜的传感器(右)
检查不规则的传送钞票(歪斜，等等)
亮
V
V

S105
长距离传感器
CS
供应钞票移位传感器 (左)
检查钞票不规则供应 (移位, 等等.)
亮
V
V

S106
长距离传感器
CS
供应钞票移位传感器 (右)
检查钞票不规则供应 (移位, 等等.)
亮
V
V

S107
长距离传感器
CS
供应钞票存在传感器 (左)
检查剩留/堵塞钞票
亮
V
V

S109
长距离传感器
CS
供应钞票存在传感器(右)
检查剩留/堵塞钞票
亮
V
V

S111
超 长距离传感器
CS
钞票存在传感器 在上部单元CS处 左)
检查剩留/堵塞钞票，在CS处
亮

V

S112
超 长距离传感器
CS
钞票存在 传感器 在上部单元CS处 右)
检查剩留/堵塞钞票在CS处
亮

V

S113
超 长距离传感器
CS
钞票移动 传感器 (左)
检查钞票的移动 在CS处
亮

V

S114
超 长距离传感器
CS
钞票移动 传感器 (中间)
检查钞票的移动 在CS处
亮

V

S115
超 长距离传感器
CS
钞票移动 传感器 (右)
检查钞票的移动 在CS处
亮

V

S117
超 长距离传感器
CS
钞票存在 传感器 在上部单元CS处 中间)
检查剩留/堵塞钞票在CS处.
亮

V

S118
超 长距离传感器
CS
钞票存在 传感器 在CS处 (中)
检查剩留/堵塞钞票在CS处.
亮

V

S119
超 长距离传感器
CS
钞票存在 传感器 在CS处 (左)
检查剩留/堵塞钞票在CS处.
亮

V

S120
超 长距离传感器
CS
钞票存在 传感器 在CS处 (右)
检查剩留/堵塞钞票在CS处.
亮

V

S121
长距离传感器
CS
堆叠入口传感器 (左)
检查钞票堆叠通道，在CS处
亮
V
V

S122
长距离传感器
CS
堆叠入口传感器 (右)
检查钞票堆叠通道，在CS处
亮
V
V

S123
长距离传感器
CS
钞票存在 传感器 在 堆叠入口
检查剩留/堵塞钞票在CS处的堆叠入口
亮
V
V

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S131
电子眼
CS
取款位置的压力板 传感器
取款时，检查压力板的置
亮
V

亮 -> 暗: 取款 位置

S132
电子眼
CS
叶片轮相位 传感器
检查叶片轮初始相位.
(暗-> 亮)

暗 -> 亮: 初始 相位

S133
电子眼
CS
存款压力板 位置 传感器
检查压力板取款 位置
亮

暗 -> 亮: 取款 位置

S134
电子眼
CS
挖钞轮压力 传感器
检查 挖钞轮的压力
亮
V

亮: 不够压力 暗: 有压力

S135
电子眼
CS
回收位置 传感器
检查分离器的回收 位置
亮

12 步后 亮 -> 暗: 回收位置

S136
电子眼
CS
存款分离器位置 传感器
检查分离器取款 位置
亮

暗 -> 亮: 取款 位置

S137
电子眼
CS
闸门关闭 传感器
检查闸门完全关闭
亮
V

亮: 闸门 关闭

S138
电子眼
CS
闸门打开传感器
检查闸门完全打开
亮
V

暗: 闸门 打开

S141
电子眼
CS
闸门锁传感器
检查闸门是否锁住
亮
V

亮: 闸门锁住 暗: 闸门锁释放

S143
电子眼
CS
供应轮相位 传感器
检查供应轮初始 相位
(暗-> 亮)

12 步后暗 -> 亮: 初始 相位

S201
长距离传感器
TS
堆叠入口传感器 (左)
检查 堆叠到TS的通道
亮
V
V

S202
长距离传感器
TS
堆叠入口传感器 (右)
检查堆叠到TS的通道
亮
V
V

S203
电子眼
TS
卷钞带初始位置 传感器
检查卷钞带初始 位置
暗

亮 -> 暗: 初始 位置

S204
电子眼
TS
卷钞带末端传感器
检查卷钞带末端
亮
V

亮 -> 暗: 卷钞带末端

S205
超 长距离传感器
TS
TS空 传感器 (A)
检查TS有否钞票.
亮

V

反射类型
S206
超 长距离传感器
TS
TS空 传感器 (B)
检查TS有否钞票.
亮

V

反射类型
S211
电子眼
TS
堆叠轮旋转传感器
检查 堆叠轮是否转动
(暗/ 亮)

S212
电子眼
TS
卷钞带旋转传感器
检查卷钞带旋转
(暗/ 亮)

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S401
长距离传感器
BOX1 (AB)
入口/出口 传感器 (左)
检查 BOX1入口堆叠钞票的通道
亮

S402
长距离传感器
BOX1 (AB)
入口/出口 传感器 (右)
检查 BOX1入口堆叠钞票的通道
亮

S403
长距离传感器
BOX1 (AB)
钞票存在 传感器（入口/出口 ）
检查剩留/堵塞钞票 在BOX1入口
亮
V

S404
超 长距离传感器
BOX1 (AB)
空的 (A) 传感器
检查 没有钞票.
(暗/ 亮)

S405
超 长距离传感器
BOX1 (AB)
空的 (B) 传感器
检查 没有钞票.
(暗/ 亮)

S406
长距离传感器
LF
BOX1 槽位通道传感器
检查 BOX1 槽位通道
亮
V
V

S411
电子眼
BOX1 (AB)
推动器初始位置 传感器
检查推动器初始 位置
暗

亮 -> 暗: 初始 位置

S412
电子眼
BOX1 (AB)
推动器-后部-结束位置 传感器
检查推动器后部-结束位置.
亮

亮 -> 暗: 后部-结束位置

S414
电子眼
BOX1 (AB)
叶片轮相位 传感器
堆叠时，检查叶片轮相位
(暗/ 亮)

103 步后 暗 -> 亮: 堆叠 相位

S415
电子眼
BOX1 (AB)
钞票满传感器
检查 BOX1满.
(暗/ 亮)

亮 -> 暗: 满

S417
电子眼
LM
BOX1 位置 传感器
检查 BOX1在位
亮

亮: 在位置 暗: 不在位置

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S501
长距离传感器
BOX2
入口/出口 传感器 (左)
检查 BOX2入口堆叠钞票的通道
亮

S502
长距离传感器
BOX2
入口/出口 传感器 (右)
检查 BOX2入口堆叠钞票的通道
亮

S503
长距离传感器
BOX2
钞票存在传感器（入口/出口 ）
检查剩留/堵塞钞票，在BOX2入口
亮
V

S504
超 长距离传感器
BOX2 (RB)
堆叠前端 传感器 (左)
检查 储存到BOX2的钞票的前端.
(暗/ 亮)

当BOX2设为RB.

BOX2 (AB)
空的 (A) 传感器
检查 没有钞票.
(暗/ 亮)

当BOX2设为AB
S505
超 长距离传感器
BOX2 (RB)
堆叠前端 传感器 (右)
检查储存到BOX2的钞票的前端
(暗/ 亮)

当BOX2设为RB.

BOX2 (AB)
空的 (B) 传感器
检查 没有钞票.
(暗/ 亮)

当BOX2设为AB
S506
长距离传感器
LF
BOX2 槽位通道 传感器
检查在BOX2槽位的钞票通道
亮
V
V

S511
电子眼
BOX2 (RB)
挖钞轮 压力 传感器
检查挖钞轮是否够压力
亮

亮: 不够压力
暗: 够压力
当BOX2设为RB.

BOX2 (AB)
推动器 初始 位置 传感器
检查推动器初始 位置
暗

亮 -> 暗: 初始 位置
当BOX2设为AB
S512
电子眼
BOX2 (RB)
堆叠位置 传感器
检查堆叠轨道位置.
亮

暗 -> 亮: 堆叠 位置
当BOX2设为RB.

BOX2 (AB)
推动器-后-末端 位置 传感器
检查推动器后-末端 位置.
亮

亮 -> 暗: 后-末端 位置
当BOX2设为AB
S513
电子眼
BOX2 (RB)
供应轮相位 传感器
取款时，检查供应轮相位
(暗/ 亮)

暗 -> 亮: 初始 相位

S514
电子眼
BOX2
叶片轮相位 传感器
堆叠时，叶片轮检查 相位
(暗/ 亮)

103 步后 暗 -> 亮: 取款相位

S515
电子眼
BOX2
钞票满 传感器
检查BOX2满.
(暗/ 亮)

亮 -> 暗: 满

S516
电子眼
BOX2
钞票 接近空 传感器
检查BOX2 接近空.
(暗/ 亮)

亮 -> 暗: 接近空

S517
电子眼
LM
BOX2 位置 传感器
检查 BOX2在位置.
亮

亮: 在位置 暗: 不在位置

其他BOX3，BOX4，BOX5的感应器的作用和BOX2相同，在此不再描述。

传感器信息
代码
项目
位置
名称
功能
初始状态 (*1)
样式测试 (*2)
自身调节 (*3)
解说
备注
S0
长距离传感器
BV
BV通道 传感器 (前面 左)
检查 钞票通道 在 BV.
亮

S1
长距离传感器
BV
BV通道 传感器 (前面 中间)
检查 钞票通道 在 BV.
亮

S2
长距离传感器
BV
BV通道 传感器 (前面 右)
检查 钞票通道 在 BV.
亮

B0
长距离传感器
BV
BV通道 传感器 (后面 左)
检查 钞票通道 在 BV.
亮

B1
长距离传感器
BV
BV通道 传感器 (后面 中间)
检查 钞票通道 在 BV.
亮

B2
长距离传感器
BV
BV通道 传感器 (后面 右)
检查 钞票通道 在 BV.
亮
