宝石肉眼鉴定知识：基础篇-3.doc

宝石肉眼鉴定知识：基础篇（三）
四、        硬度
宝石的硬度是指宝石抵抗其他物质刻划、压入和磨蚀等机械作用的能力。测定宝石的硬度，一般采用刻划法，即采用摩氏硬度计（1822年由法国矿物学家Friedrich Mohs提出）作为参照标准。摩氏硬度计选择自然界十种不同的矿物为标准，按照它们的软硬程度分为十级：
1、滑石 2、石膏 3、方解石 4、萤石 5、磷灰石
6、长石 7、石英 8、黄玉 9、刚玉 10、金刚石
宝石界所使用的硬度计，一般是用上述矿物制成的硬度板或硬度笔。用宝石的腰围刻划硬度板，或者用硬度笔来刻划宝石的腰围，根据能否被刻划来判断相对硬度。
没有硬度计的情况下，也可以用以下物品来代替：指甲硬度2.5，铜针硬度3，钢制小刀和普通玻璃的硬度为5.5，陶瓷片6~6.5。部分宝石的硬度见表1。

图1、摩氏硬度计
（ ）
表1、部分宝石的硬度
宝石名称
硬度
宝石名称
硬度
钻石
10
橄榄石
6.5-7
绿柱石
7.5-8
托帕石
8
蓝晶
7.5-8
水晶
7
猫眼
8.5
翡翠
6-6.5
红宝石
9
软玉
5-6
蓝宝石
9
绿松石
5-6
欧泊
5-6
青金石
5-6

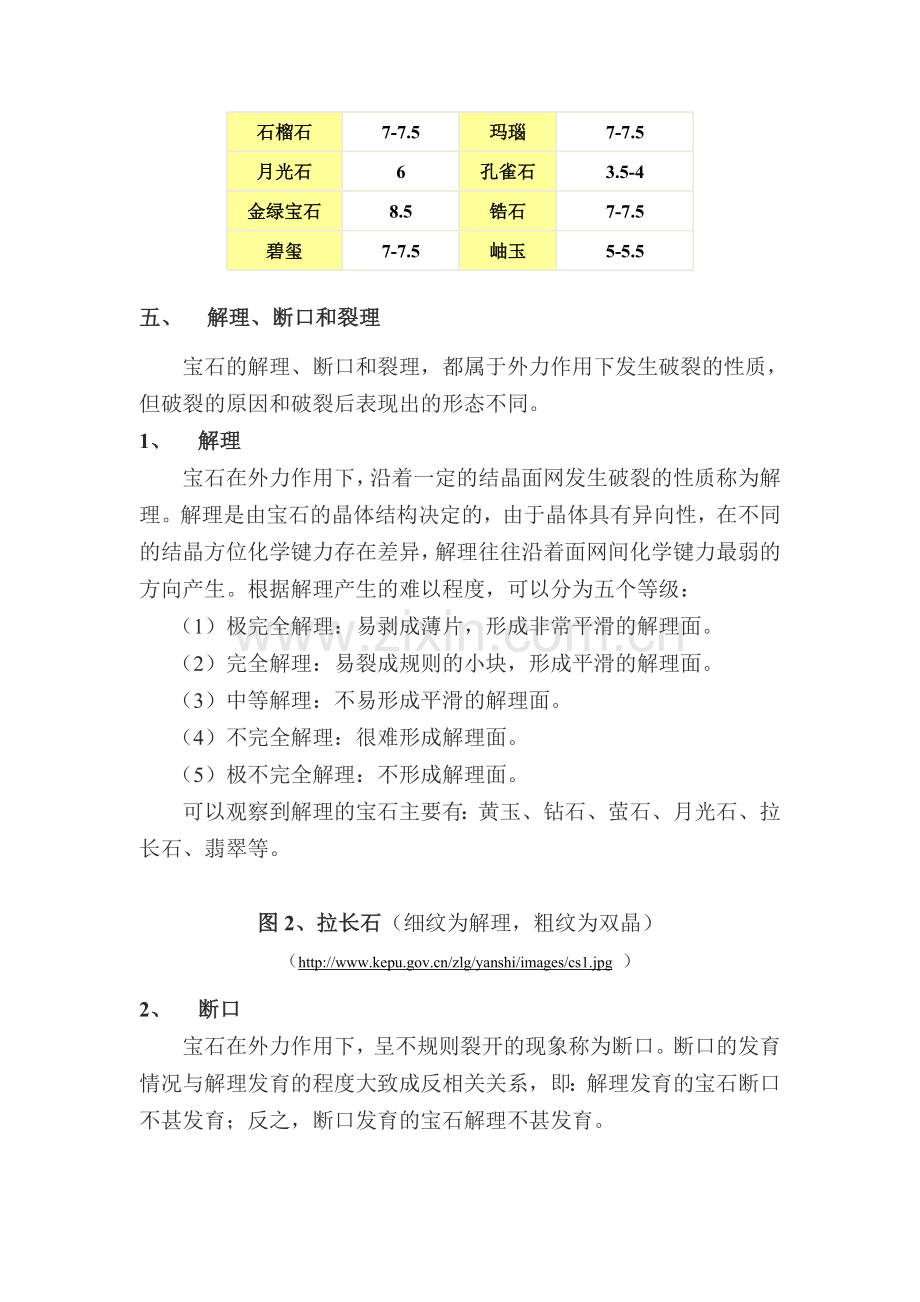

石榴石
7-7.5
玛瑙
7-7.5
月光石
6
孔雀石
3.5-4
金绿宝石
8.5
锆石
7-7.5
碧玺
7-7.5
岫玉
5-5.5
五、        解理、断口和裂理
宝石的解理、断口和裂理，都属于外力作用下发生破裂的性质，但破裂的原因和破裂后表现出的形态不同。
1、         解理
宝石在外力作用下，沿着一定的结晶面网发生破裂的性质称为解理。解理是由宝石的晶体结构决定的，由于晶体具有异向性，在不同的结晶方位化学键力存在差异，解理往往沿着面网间化学键力最弱的方向产生。根据解理产生的难以程度，可以分为五个等级：
（1）极完全解理：易剥成薄片，形成非常平滑的解理面。
（2）完全解理：易裂成规则的小块，形成平滑的解理面。
（3）中等解理：不易形成平滑的解理面。
（4）不完全解理：很难形成解理面。
（5）极不完全解理：不形成解理面。
可以观察到解理的宝石主要有：黄玉、钻石、萤石、月光石、拉长石、翡翠等。

图2、拉长石（细纹为解理，粗纹为双晶）
（ ）
2、         断口
宝石在外力作用下，呈不规则裂开的现象称为断口。断口的发育情况与解理发育的程度大致成反相关关系，即：解理发育的宝石断口不甚发育；反之，断口发育的宝石解理不甚发育。
常见的断口有：呈贝壳状裂开的称为贝壳状断口，可见于水晶、玛瑙、石榴石等宝石；呈不规则的参差状裂开的称为参差状断口，常见于多种玉石。

图3、石英（贝壳状断口）
（http://202.203.160.39/dm/kw/kwgate/kwzl/showall/allpic/475.jpg ）
3、         裂理
宝石在外力作用下沿着双晶面、以及层带状包裹体发育面等结构薄弱部位裂开的现象称为裂理，也称为裂开。这是宝石的一种非固有特性，通常可以观察到裂理的宝石主要有红宝石、蓝宝石等。

图4、红宝石（沿聚片双晶面的三组裂理）
（ ）
六、        密度
把某种物质单位体积的质量叫做这种物质的密度。密度是宝石的一种重要的定性判别依据。部分宝石的密度见表2。
精确测定宝石的密度，需要比较专业的方法与仪器。在日常情况下，可以通过用手掂重，来大致估计宝石的密度。具体操作是将宝石放在中指的前端，由上向下掂，看有没有重感。一般密度在3.3g/cm3以上的宝石，有比较明显的重感；密度在2.7g/cm3~3.3g/cm3的宝石，可以感觉到宝石的存在；密度在2.7g/cm3以上下的宝石，重感比较微弱。
表2、部分宝石的密度（g/cm3）
宝石名称
密度
宝石名称
密度
钻石
3.47-3.55
橄榄石
3.3-3.5
绿柱石
2.67-2.78
托帕石
3.53-3.56
蓝晶
2.65-2.85
水晶
2.65
猫眼
3.5-3.7
翡翠
3.3-3.4
红宝石
3.99-4.02
软玉
2.9-3.1
蓝宝石
3.97-4.08
绿松石
2.6-2.85
欧泊
1.98-2.20
青金石
2.4-2.5
石榴石
3.5-4.2
玛瑙
2.6-2.65
月光石
2.56-2.62
孔雀石
3.75-4.05
金绿宝石
3.73
锆石
3.9-4.8
碧玺
2.9-3.2
岫玉
2.4-2.8
主要参考文献:
[1]潘兆橹. 结晶学与矿物学（第三版）. 地质出版社，1994.
[2]李兆聪. 珠宝首饰肉眼识别法. 地质出版社，1999.
