钢结构试题(一)答案模板.doc

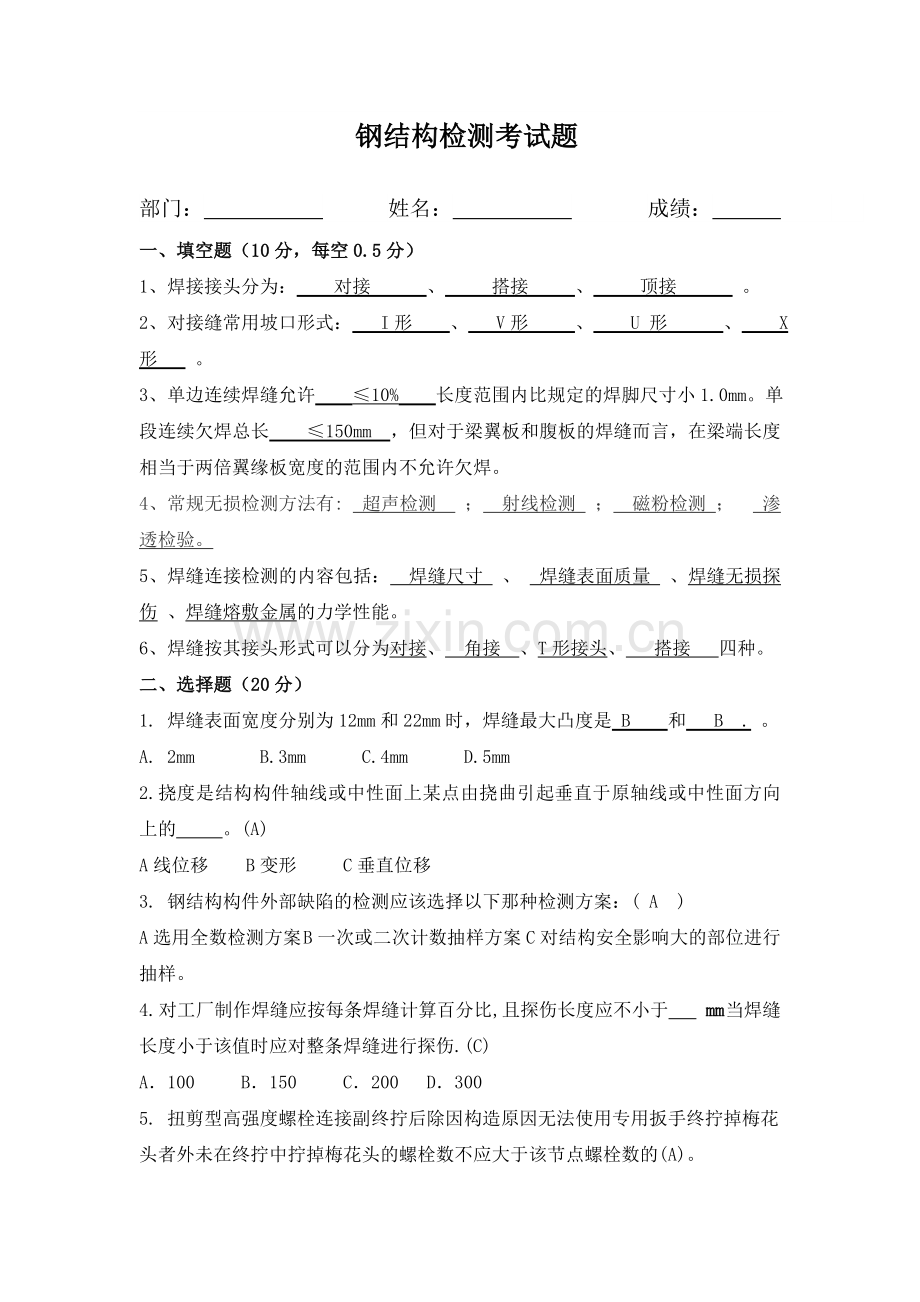

钢结构检测考试题

部门： 姓名： 成绩：
一、填空题（10分，每空0.5分）
1、焊接接头分为： 对接 　 、 搭接　　 、 顶接　　 。
2、对接缝常用坡口形式： 　I形　　、 　V形　　 、　　U 形　　　、 X 形　 。
3、单边连续焊缝允许 　≤10%　 长度范围内比规定的焊脚尺寸小1.0mm。单段连续欠焊总长　　≤150mm　，但对于梁翼板和腹板的焊缝而言，在梁端长度相当于两倍翼缘板宽度的范围内不允许欠焊。
4、常规无损检测方法有: 超声检测 ； 射线检测 ； 磁粉检测 ； 渗透检验。
5、焊缝连接检测的内容包括： 焊缝尺寸 、 焊缝表面质量 、焊缝无损探伤 、焊缝熔敷金属的力学性能。
6、焊缝按其接头形式可以分为对接、 角接 、T形接头、 搭接 四种。
二、选择题（20分）
1. 焊缝表面宽度分别为12mm和22mm时，焊缝最大凸度是 B　 和 　B . 。
A. 2mm B.3mm C.4mm D.5mm
2.挠度是结构构件轴线或中性面上某点由挠曲引起垂直于原轴线或中性面方向上的 。(A)
A线位移 B变形 C垂直位移
3. 钢结构构件外部缺陷的检测应该选择以下那种检测方案：( A )
A选用全数检测方案 B一次或二次计数抽样方案C对结构安全影响大的部位进行抽样。
4. 对工厂制作焊缝应按每条焊缝计算百分比,且探伤长度应不小于 mm 当焊缝长度小于该值时应对整条焊缝进行探伤.(C)
A．100 B．150 C．200 D．300
5. 扭剪型高强度螺栓连接副终拧后除因构造原因无法使用专用扳手终拧掉梅花头者外未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的(A)。
A．5% B．10% C．15% D．20%
6．当对钢材的质量有怀疑时，应对钢材原材料进行力学性能检验或 分析。（A）
A化学成分 B光谱或红外线 C无损探伤
7.钢结构是土木工程的主要结构形式之一。钢结构与钢筋混凝土结构、砌体结构等都属于按什么划分的工程结构的不同分支。（A）
A材料 B结构形式C受力模式
8. 同类钢种的钢板，厚度越大强度 （B）
A越大 B越低 C不变
9. 钢材的含碳量越高，则强度越   ，韧性越  ，抗腐蚀性越  。（C）
A高低好 C低高 差 C高差 差
10. 重级工作制和起重量Ｑ＞50t的中级工作制吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间的Ｔ形接头应予 。（A）
A焊透 B探伤 C限值焊缝几何尺寸
11. 所有的涂装质量控制最关键的工序是钢材表面处理质量，在整体质量影响中占有比例约为 %。（C）
A25% B75% C50%
12. 在钢材所含化学元素中，均为有害杂质的一组是（ C ）
A 碳磷硅 B 硫磷锰 C 硫氧氮 D 碳锰矾
13.体现钢材塑性性能的指标是（ C ）
A屈服点 B强屈比 C延伸率 D抗拉强度
14. 在钢结构设计中，认为钢材屈服点是构件可以达到的（ A ）。
A最大应力 B设计应力 C疲劳应力 D稳定临界应力
15.钢结构具有良好的抗震性能是因为（ C ）。
A钢材的强度高 B钢结构的质量轻
C钢材良好的吸能能力和延性 D钢结构的材质均匀
16. 焊接残余应力不影响构件的 。（ B ）
A．整体稳定 B．静力强度 C．刚度
17. 在钢构件中产生应力集中的因素是（ D ）
A．构件环境温度的变化 B．荷载的不均匀分布
C．加载的时间长短 D．构件截面的突变
18. 引起疲劳破坏的荷载为（ C ）
A．静载 B．动载
C．产生拉应力循环的荷载 D．产生全压应力循环的荷载
19. 下列螺栓破坏属于构造破坏的是（ B ）。
A钢板被拉坏 B钢板被剪坏 C螺栓被剪坏 D螺栓被拉坏
20.排列螺栓时，若螺栓孔直径为，螺栓的最小端距应为（ B ）。
A 1.5 B 2 C 3 D 8
21. 摩擦型高强度螺栓抗剪能力是依靠（ C ）
A. 栓杆的预拉力 B. 栓杆的抗剪能力
C. 被连接板件间的摩擦力 D. 栓杆与被连接板件间的挤压力
22. 终拧检查用经过标定的扭矩检查扳手精度误差须小于扳手使用扭矩值的（B   ）
A 2%      B 3%      C 4%
23.摩擦型高强度螺栓抗拉连接，其承载力 （ A ）。
A比承压型高强螺栓连接小 B 比承压型高强螺栓连接大
C与承压型高强螺栓连接相同 D 比普通螺栓连接小
24. 对于不合格的焊缝缺欠，返修或重焊的焊缝应按 检测方法和质量标准进行检测验收。（C）
A、质监站规定的 B、新规定 C、原
25. 对跨度24m及以下钢网架测量挠度时应测量 中央一点。（A）
A. 下弦 B. 腹杆 C. 上弦 D. 任意
26.角焊缝的焊脚尺寸不宜过大，是为了 。（C ）
A便于检查质量 B宜于自动焊C防止产生较大变形D避免焊穿较薄焊件
27.钢材有2种性质完全不同的破坏形式，即塑性破坏和 破坏。（C）
A、硬性 B、刚性 C、脆性
28.焊缝或母材的裂纹应优先采用 无损检测方法确定裂纹的范围及深度，用砂轮打磨或碳弧气刨清除裂纹及其两端各 mm 长的完好焊缝或母材，修整表面或磨除气刨渗碳层后，并用渗透或磁粉探伤方法确定裂纹是否彻底清除，再重新进行补焊。（C）
A、MT 100 B、PT 2倍板厚 C、MT 50
三、多选（10分）
1. 当钢结构工程施工质量不符合本规范要求时，可以如何处理？(ABC)
A．经返工重做或更换构(配)件的检验批应重新进行验收；
B．经有资质的检测单位检测鉴定能够达到设计要求的检验批应予以验收；
C.经有资质的检测单位检测鉴定达不到设计要求但经原设计单位核算认可能
够满足结构安全和使用功能的检验批可予以验收；
D.甲方同意验收也可验收；
2. 高强螺栓扭矩每组8套连接副扭矩系数的平均值应为0.110~ ，标准偏差≤ 。（AB）
A 0.150 B0.118 C 0.10 D 0.15
3. 钢结构失效按失效形式主要可分为：钢结构承载力失效、 、失稳、 、疲劳失效和 失效等几种类型。（ABD）
A、刚度失效 B、脆性断裂 C、变形 D、腐蚀
4.钢结构安装检验批应在进场验收和 、 、制作等分项工程验收合格的基础上进行验收。(AB)
A、焊接连接 B、紧固件连接 C、防腐和防火涂层 D、基础验收
5. 构件变形检测可分为 。(ABC)
A. 垂直度 B. 弯曲变形 C. 跨中挠度
6. 焊缝实施C级检验时至少要采用两种角度探头在焊缝的单面双侧进行检验。同时要作两个扫查方向和两种探头角度的横向缺陷检验。母材厚度大于100mm时，采用双面双侧检验，其他附加要求是(ABC).
A对接焊缝余高要磨平B焊缝两侧斜探头扫查经过的母材部分要用直探头作检查C焊缝母材厚度≥100mm，窄间隙焊缝母材厚度≥40mm时，一般要增加串列式扫查。
四、判断题（10分）
1、构件表面缺陷的检测常用超声检测法。 (×)
2、焊缝尺寸检测，应测定焊缝的实际有效长度及焊脚尺寸是否满足设计要求。 （√）
3、紧固件检测以一个连接副为单位进行，一个连接副包括上下两个螺栓，两个螺母及垫圈。(×)
4、超声波检验可对异型构件、角焊缝、T型焊缝等复杂构件的检测，也可检测出缺陷在材料（工件）中的埋藏深度。（√）
5、对于螺栓连接的紧固性复查，用普通扳手加力直至螺栓无扭转为止。（×）
6、检查焊缝缺陷时，可用超声探伤仪或射线探伤仪检测。在对焊缝的内部缺陷进行谈上前应先进行外观质量检查。 （√）

五、简答（40分）
1. 现有8套M20×70、10.9S钢结构用高强度大六角头螺栓连接副，经试验，相关数据如下，请计算出扭矩系数和标准偏值差值并判定是否合格
试件编号
紧固轴力（kN）
扭矩（N·m）
扭矩系数
标准偏差

实测值
平均值
公称值
实测值
平均值
实测值
平均值
公称值
1
170.25

153～187
408

0.120

0.11～0.15

2
176.94
412
0.116
3
171.23
417
0.122
4
168.32
420
0.125
5
164.97
426
0.129
6
175.12
420
0.120
7
170.85
419
0.123
8
176.98
406
0.115
答：扭矩系数平均值为0.121，标准偏差为0.0046，合格。
2.钢结构的检测包括哪些内容？
答：可分为钢结构材料性能、连接、构件的尺寸与偏差、变形与损伤、构造以及涂装等项工作，必要时，可进行结构或构件性能的实荷检验或结构的动力测试。
3. 焊缝不合格率的评定与处理办法是什么？
答：抽样检查的焊缝数如不合格率小于2%时，该批验收应定为合格； 不合格率大于5%时，该批验收应定为不合格； 不合格率为2%～5%时，应加倍抽检，且必须在原不合格部位两侧的焊缝延长线各增加一处，如在所有抽检焊缝中不合格率不大于3%时，该批验收应定为合格，大于3%时，该批验收应定为不合格。 当批量验收不合格时，应对该批余下焊缝的全数进行检查。当检查出一处裂纹缺陷时，应加倍抽查，如在加倍抽检焊缝中未检查出其它裂纹缺陷时，该批验收应定为合格，当检查出多处裂纹缺陷或加倍抽查又发现裂纹缺陷时，应对该批余下焊缝的全数进行检查。
4. 当钢材标称屈服强度大于690MPa（调质状态），为什么要求以焊接完成48h 后无损检测结果作为验收依据？
答：考虑延迟裂纹的倾向性。
5. 钢网架的挠度检测试验如何评定？
答：钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测得挠度值不应超过相应设计值的1.15倍。 当设计文件没有做出明确规定的情况下，依据民用建筑可靠性鉴定标准中规定执行（楼盖、跨度的1/250;屋面、跨度的1/200 ）。
6.用5PK2.5的斜探头对母材厚度为20毫米的焊缝进行超声波探伤，扫描按1：1的水平调节，在探伤过程中在水平40㎜和70㎜处各发现一个信号反射，试求2个反射信号的深度？
答：缺陷1 H=40/2.5=16㎜；缺陷2 由于T＜70/2.5＜2T，故缺陷为2次波发现，缺陷H=（2T-70）/2.5=12㎜
7.长沙市某第三方检测机构对于高强度螺栓摩擦面抗滑移系数进行检验，工程采用10.9级高强度螺栓，公称直径M24，摩擦系数的设计值为μ=0.45，进行试验采用如图所示试件，螺栓的实测预拉值见表（单位kN），试验三组的发生滑移时的拉力值见表。请根据实验结果验算该连接的摩擦面的摩擦系数能否满足设计要求？
提示：抗滑移计算公式为：
1
2
3
4
6
5

P1
P2
P3
P4
P5
P6
Nv
第一组
210
220
230
210
210
220
590
第二组
220
230
230
220
215
220
595
第三组
220
210
220
240
230
240
585
解：第一组：

应取最小值0.45
第二组：

应取最小值0.44
第三组：

应取最小值0.41

故平均值为（0.45+0.44+0.41）/3=0.433
0.433＜设计值0.45，摩擦系数性能不满足设计要求
8.在焊缝检测过程中发现裂纹性质的缺陷情况下，应如何确定检测比例？
当检查出一处裂纹缺陷时，应加倍抽查，如在加倍抽检焊缝中未检查出其它裂纹缺陷时，该批验收应定为合格，当检查出多处裂纹缺陷或加倍抽查又发现裂纹缺陷时，应对该批余下焊缝的全数进行检查。
9.钢结构变形检测主要包括哪些？
答：钢结构变形检测主要包括：钢梁、桁架、吊车梁及钢屋（托）架、檩条、天窗架等平面内垂直变形（挠度）和平面外侧向变形，钢柱柱身倾斜与挠曲、整体结构的垂直度（建筑物倾斜） 和整体平面弯曲以及基础不均匀沉降等。
10. 《钢结构设计规范》（GB50017--2003）中，对焊缝质量等级的选用有什么规定？
答:规定如下：
1） 需要进行疲劳计算的构件中，垂直于作用力方向的横向对接焊缝或T型对接与角接组合焊缝受拉时其质量等级应为一级，受压时其质量等级应为二级。作用力平行于焊缝长度方向的纵向对接焊缝其质量等级应为二级。
2） 在不需要进行疲劳计算的构件中，凡要求与母材等强的对接焊缝应予焊透，受拉时其质量等级不低于二级，受压时其质量等级宜为二级。
3） 重级工作制和起重量Ｑ＞50t的中级工作制吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间的Ｔ形接头应予焊透。对接与角接组合焊缝其质量不应低于二级。
4） 角焊缝质量等级一般为三级，但对直接承受动力荷载且需要验算疲劳和起重量Q＞50t的中级工作制吊车梁的角焊缝的外观质量应符合二级。
3.当钢结构施工质量不符合GB50205-2001标准要求时，如何进行处理？
1 经返工重做或更换构(配)件的检验批应重新进行验收。
2 经有资质的检测单位检测鉴定能够达到设计要求的检验批应予以验收。
3 经有资质的检测单位检测鉴定达不到设计要求但经原设计单位核算认可能够满足结构安全和使用功能的检验批可予以验收。
4 经返修或加固处理的分项分部工程虽然改变外形尺寸但仍能满足安全使用要求可按处理技术方案和协商文件进行验收。
通过返修或加固处理仍不能满足安全使用要求的钢结构分部工程严禁验收。
