国家职业资格鉴定操作技能考核 《维修电工》（四级）
《维修电工》（四级）
试题单
试题代码：1.2.7
试题名称：用PLC实现智力竞赛抢答装置的控制
准考证号： 考位号:
考核时间：60min
1、 操作条件
(1) 鉴定装置一台（已配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）
(2) 计算机一台（已装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）
(3) 鉴定装置专用连接电线若干根

2、 操作内容

主持人

A 组 B组

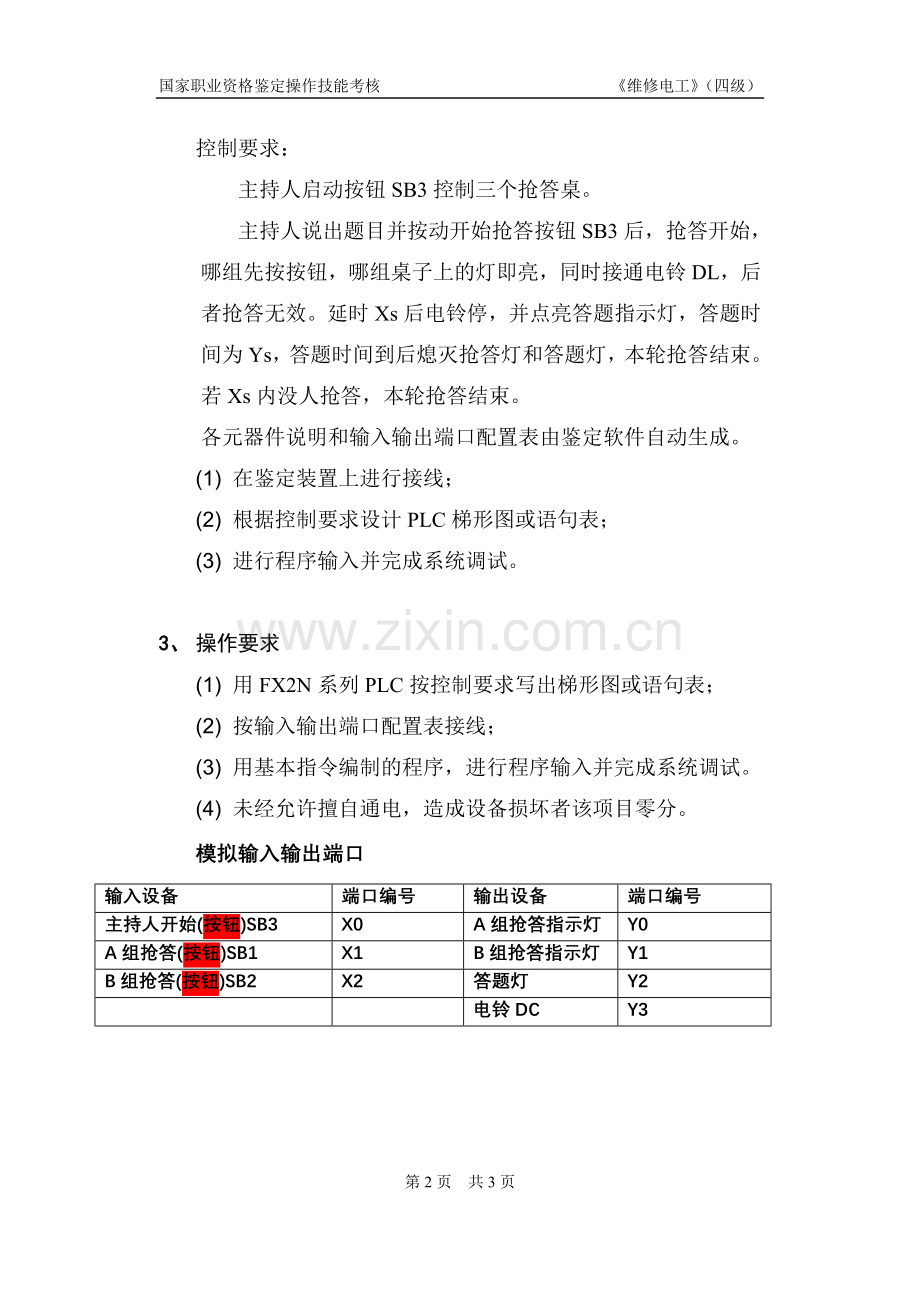

控制要求：
主持人启动按钮SB3控制三个抢答桌。
主持人说出题目并按动开始抢答按钮SB3后，抢答开始，哪组先按按钮，哪组桌子上的灯即亮，同时接通电铃DL，后者抢答无效。延时Xs后电铃停，并点亮答题指示灯，答题时间为Ys，答题时间到后熄灭抢答灯和答题灯，本轮抢答结束。若Xs内没人抢答，本轮抢答结束。
各元器件说明和输入输出端口配置表由鉴定软件自动生成。
(1) 在鉴定装置上进行接线；
(2) 根据控制要求设计PLC梯形图或语句表；
(3) 进行程序输入并完成系统调试。

3、 操作要求
(1) 用FX2N系列PLC按控制要求写出梯形图或语句表；
(2) 按输入输出端口配置表接线；
(3) 用基本指令编制的程序，进行程序输入并完成系统调试。
(4) 未经允许擅自通电，造成设备损坏者该项目零分。
模拟输入输出端口
输入设备
端口编号
输出设备
端口编号
主持人开始(按钮)SB3
X0
A组抢答指示灯
Y0
A组抢答(按钮)SB1
X1
B组抢答指示灯
Y1
B组抢答(按钮)SB2
X2
答题灯
Y2

电铃DC
Y3
