国际超合金公司焊材数据库.doc

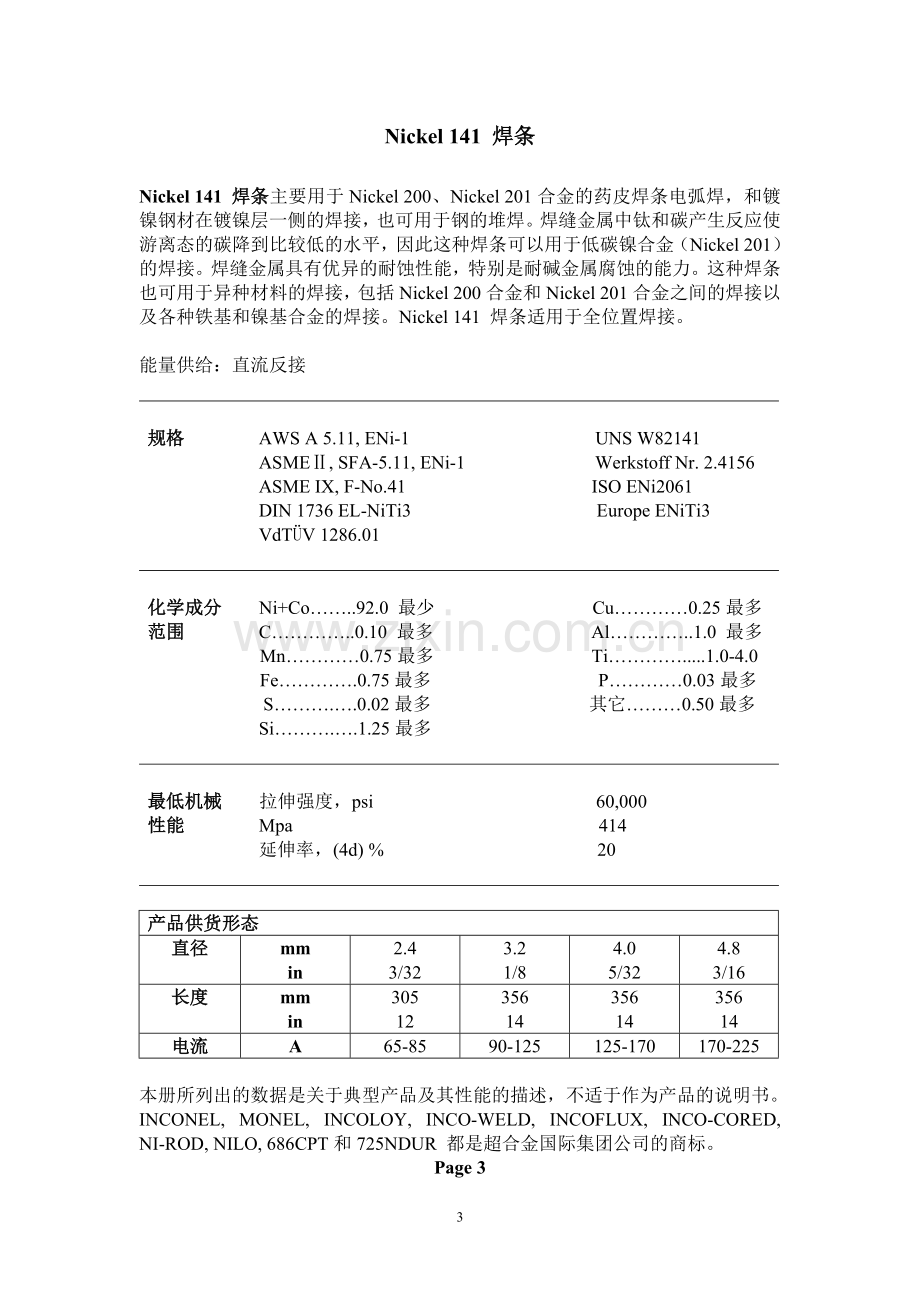

Nickel 141 焊条

Nickel 141 焊条主要用于Nickel 200、Nickel 201合金的药皮焊条电弧焊，和镀镍钢材在镀镍层一侧的焊接，也可用于钢的堆焊。焊缝金属中钛和碳产生反应使游离态的碳降到比较低的水平，因此这种焊条可以用于低碳镍合金（Nickel 201）的焊接。焊缝金属具有优异的耐蚀性能，特别是耐碱金属腐蚀的能力。这种焊条也可用于异种材料的焊接，包括Nickel 200合金和Nickel 201合金之间的焊接以及各种铁基和镍基合金的焊接。Nickel 141 焊条适用于全位置焊接。

能量供给：直流反接

规格 AWS A 5.11, ENi-1 UNS W82141
ASMEⅡ, SFA-5.11, ENi-1 　　 Werkstoff Nr. 2.4156
ASME IX, F-No.41 ISO ENi2061
DIN 1736 EL-NiTi3 　 Europe ENiTi3
VdTÜV 1286.01

化学成分 Ni+Co……..92.0 最少 Cu…………0.25最多
范围 C…………..0.10 最多 Al…………..1.0 最多
Mn…………0.75最多 Ti………….....1.0-4.0
Fe………….0.75最多 P…………0.03最多
S……….….0.02最多 其它………0.50最多
Si……….….1.25最多

最低机械 拉伸强度，psi 60,000
性能 Mpa 414
延伸率，(4d) % 20

产品供货形态
直径
mm
in
2.4
3/32
3.2
1/8
4.0
5/32
4.8
3/16
长度
mm
in
305
12
356
14
356
14
356
14
电流
A
65-85
90-125
125-170
170-225

本册所列出的数据是关于典型产品及其性能的描述，不适于作为产品的说明书。
INCONEL, MONEL, INCOLOY, INCO-WELD, INCOFLUX, INCO-CORED, NI-ROD, NILO, 686CPT和725NDUR 都是超合金国际集团公司的商标。
Page 3

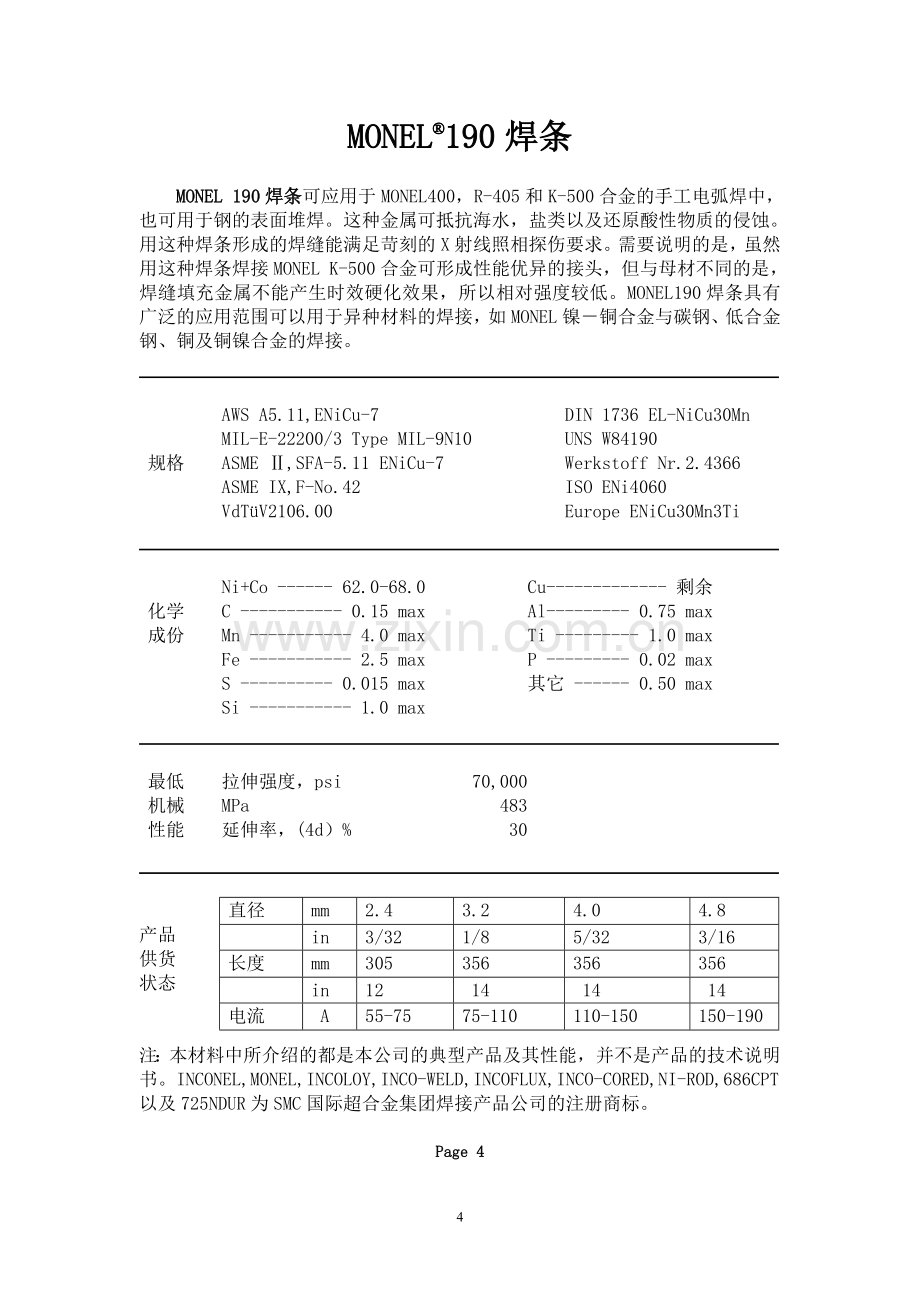

MONEL®190焊条

MONEL 190焊条可应用于MONEL400，R-405和K-500合金的手工电弧焊中，也可用于钢的表面堆焊。这种金属可抵抗海水，盐类以及还原酸性物质的侵蚀。用这种焊条形成的焊缝能满足苛刻的X射线照相探伤要求。需要说明的是，虽然用这种焊条焊接MONEL K-500合金可形成性能优异的接头，但与母材不同的是，焊缝填充金属不能产生时效硬化效果，所以相对强度较低。MONEL190焊条具有广泛的应用范围可以用于异种材料的焊接，如MONEL镍－铜合金与碳钢、低合金钢、铜及铜镍合金的焊接。

AWS A5.11,ENiCu-7 DIN 1736 EL-NiCu30Mn
MIL-E-22200/3 Type MIL-9N10 UNS W84190
规格 ASME Ⅱ,SFA-5.11 ENiCu-7 Werkstoff Nr.2.4366
ASME IX,F-No.42 ISO ENi4060
VdTüV2106.00 Europe ENiCu30Mn3Ti

Ni+Co ------ 62.0-68.0 Cu------------- 剩余
化学 C ----------- 0.15 max Al--------- 0.75 max
成份 Mn ----------- 4.0 max Ti --------- 1.0 max
Fe ----------- 2.5 max P --------- 0.02 max
S ---------- 0.015 max 其它 ------ 0.50 max
Si ----------- 1.0 max

最低 拉伸强度，psi 70,000
机械 MPa 483
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
305
356
356
356

in
12
14
14
14
电流
A
55-75
75-110
110-150
150-190

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 4

MONEL® 187焊条

MONEL 187 焊条可应用于锻造或铸造70/30、80/20或90/10铜镍合金的手工电弧焊中。与被焊母材一样，这种焊接材料在海水中也有优异的抗污损和腐蚀的能力，因此也可用于海洋作业及脱盐淡化的场合。这种焊条可以用于异种材料的焊接，如铜镍合金与MONEL400合金或与NICKLE 200的焊接。
187焊条应采用直流正接的方式，并适用于全位置焊接。

AWS A5.6,ECuNi Werkstoff Nr.2.0838
MIL-E-22200/4 Type MIL-CuNi(70:30) UNS W60715
规格 ASME Ⅱ,SFA-5.6,ECuNi ISO ECu 7158
ASME IX,F-No.34 Europe ECu 7158
DIN 1733 S-CuNi30Mn

Ni+Co ------ 29.0min. Si--------- 0.50 max
化学 C ---------- 0.05max. Cu ------------ 剩余
成份 Mn -------- 1.0-2.50 Ti -------- 0.50 max
Fe ------- 0.40-0.75 P -------- 0.020 max
S -------- 0.015 max 其它 ------ 0.50 max

最低 拉伸强度，psi 50,000
机械 MPa 345
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
305
356
356
356

in
12
14
14
14
电流
A
60-85
70-120
100-145
130-190

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 5
INCO-WELD®A焊条

INCO-WELD A焊条主要用于INCOLOY 800\800HT合金、INCONEL 600\601合金以及镍合金钢的手工电弧焊接，形成的焊缝金属具有较高的强度和较好的耐高温氧化性能，抵抗低温冲击的能力也很出色。这是一种出色的可以用于异种材料联接的焊条，可以用来焊接各种奥氏体钢、铁素体钢和镍合金、不锈钢、碳钢、INCOLOY 系列合金、INCONEL 系列合金和铜镍合金。正是由于这种焊条良好的适应性，所以又特别适用于哪些工作条件恶劣设备的维修焊接。
INCO-WELD A焊条适用于全位置焊，焊接时应采用直流正接的方式。

AWS A5.11,ENiCrFe-2 Werkstoff Nr.2.4805
ASME Ⅱ,SFA-5.11,ENiCrFe-2 DIN 1736 EL-NiCr15FeNb
规格 UNS W86133 ISO ENi 6092
ASME IX,F-No.43 Europe ENiCr16Fe9NbMo
VdTüV 2104.00
Ni+Co -------- 62.0 min Cu ----------- 0.50 max
化学 C ------------ 0.10 max. Cr------------13.0-17.0
成份 Mn ------------ 1.0-3.5 Nb+Ta --------- 0.5-3.0
Fe ----------- 12.0 max Mo ---------- 0.50-2.50
S ------------ 0.02 max P ------------ 0.03 max
Si------------ 0.75 max 其它 --------- 0.50 max

最低 拉伸强度，psi 80,000
机械 MPa 552
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
305
356
356
356

in
12
14
14
14
电流
A
45-70
65-95
95-130
125-165

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 6
INCONEL® 152焊条

INCONEL 152焊条主要用于手工电弧焊的方法焊接INCONEL 690合金。这种焊条中铬的含量较高，这提高了其在核辐射条件下纯水环境中抗应力腐蚀开裂的能力。用这种焊条在任何焊接位置都可以焊出高质量的焊缝。这种焊条还可以在所有的低碳钢或低合金钢表面形成耐蚀堆焊防护层，还可以用来焊接INCONEL 690合金制造处理核废料的所谓的“玻璃熔炉”。另外，INCONEL 152焊条具有广泛的应用范围可以用于异种材料的焊接，如焊接INCONEL和INCOLOY系列合金、不锈钢、低合金钢和低碳钢。
INCONEL152焊条应采用直流正接的方式，并适用于全位置焊接。

AMSE Boiler&Pressure Vessel Code Case 2143
规格 AWS A5.11 ENiCrFe-7 UNS W86152
ASME Ⅱ,SFA 5.11, ENiCrFe-7 ISO ENi 6152
ASME Ⅸ,F-No.F43 Europe ENiCr30Fe9Nb

Ni+Co---------- 剩余 Cu ----------- 0.50 max
化学 C --------- 0.05 max Cr ---------- 28.0-31.5
成份 Mn --------- 5.0 max Ti----------- 0.50 max
Fe -------- 7.0-12.0 Al ---------- 0.50 max
S ------- 0.015 max P ----------- 0.03 max
Si -------- 0.75 max Nb+Ta -------- 1.0-2.5
Mo ---------0.50 max 其它 -------- 0.50 max

最低 拉伸强度，psi 80,000
机械 MPa 552
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
45-65
75-100
95-130
125-165

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。
Page 7
INCONEL®182焊条

INCONEL 182焊条适用于手工电弧焊接INCONEL 600\601\690合金。用这种焊条形成的焊缝金属具有很高的高温强度和抗氧化能力，并能满足苛刻的X射线照相探伤要求。
INCONEL 182焊条具有广泛的应用范围，可以用于异种材料的焊接，如：INCONEL系列合金、INCOLOY系列合金与碳钢、不锈钢、镍以及MONEL系列合金的焊接；MONEL系列合金与碳钢的焊接；镍与不锈钢的焊接；不锈钢与碳钢的焊接。
INCONEL®182焊条适用于全位置焊，焊接时应采用直流正接的方式。

AWS A5.11,ENiCrFe-3 DIN 1736 EL-NiCr15FeMn
ASME Ⅱ,SFA-5.11,ENiCrFe-3 Werkstoff Nr.2.4807
规格 ASME IX,No-F.43 ISO ENi 6182
UNS W86182 Europe ENiCr15Fe6Mn
VdTüV 2105.00
MIL-E-22200/3 Types MIL-8N12,MIL-8N12H
Nia -------- 59.0 min Cu--------- 0.50 max
化学 C ---------- 0.10 max. Cr-------- 13.0-17.0
成份 Mn ---------- 5.0-9.5 Ti -------- 1.0 max
Fe --------- 10.0 max Nbb ------- 1.0-2.5
S ---------- 0.015 max P -------- 0.030 max
Si ----------- 1.0 max 其它 ------ 0.50 max

a 添加Co，当特别要求时Co最大含量为0.12
b 添加Ta，当特别要求时Ta最大含量为0.30
b
最低 拉伸强度，psi 80,000
机械 MPa 552
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
40-65
65-95
95-125
125-165

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。
Page 8
INCONEL®112焊条

INCONEL 112焊条用于INCONEL 625，INCOLOY 825\25-6MO合金以及其它含钼不锈钢的手工电弧焊中，也可用于钢的表面堆焊以及各种耐蚀合金如20耐蚀合金的焊接中。这种焊条形成的焊缝金属在室温和高温下具有较高的强度和很强的耐蚀能力，包括耐点蚀，裂隙腐蚀以及在多硫酸性介质中的应力腐蚀开裂等。INCONEL 112焊条可用于异种金属的焊接，包括INCONEL系列合金，INCOLOY系列合金，不锈钢，低合金钢以及碳钢。
INCONEL112焊条应采用直流正接的方式，并适用于全位置焊接。

AWS A5.11,ENiCrMo-3 DIN 1736 EL-NiCr20Mo9Nb
规格 ASME Ⅱ,SFA 5.11,ENiCrMo-3 Werkstoff Nr.2.4621
ASME IX,F-No.43 ISO ENi6625
MIL-E-22200/3 Type MIL-IN12 Europe ENiCr22Mo9Nb
UNS W86112

Ni+Co ------ 55.0 min Si ----------0.75 max
化学 C ---------- 0.10 max Cr ----------20.0-23.0
成份 Mn --------- 1.0 max Nb+Ta--------3.15-4.15
Fe --------- 7.0 max Mo --------- 8.0-10.0
S ---------- 0.02 max P --------- 0.03 max
Cu --------- 0.50 max 其它-------- 0.50 max

最低 拉伸强度，psi 110,000
机械 MPa 758
性能 延伸率，(4d）% 30

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
40-65
65-90
90-125
125-160

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。
Page 9

INCONEL®122焊条

INCONEL 122焊条主要用于INCONEL 622\625合金和INCOLOY 25-6MO\825合金的手工电弧焊。这是一种性能优异的可用于异种材料联接焊条，用来焊接含钼不锈钢、INCONEL C-276合金和INCONEL 625合金时，具有出色的防止焊缝优先腐蚀的性能。INCONEL122焊条可以广泛应用于化工、能源、石油以及航海等工业产业。
INCONEL 122焊条适用于全位置焊，焊接时应采用直流正接的方式。

AWS A5.11,ENiCrMo-10 ISO SNi6022
规格 ASME Ⅱ,SFA-5.11,ENiCrMo-10 Europe ENiCr21Mo13W3
UNS W86022
ASME IX,F-No.44

Ni ------------ 剩余 Cu ----------- 0.50 max
化学 C --------- 0.02 max. Co------------- 2.5 max
成份 Mn --------- 1.0 max Cr ---------- 20.0-22.5
Fe --------- 2.0-6.0 Mo -----------12.5-14.5
P --------- 0.03 max V -------------0.35 max
S -------- 0.015 max W --------------2.5-3.5
Si---------- 0.2 max 其它 --------- 0.50 max

最低 拉伸强度，psi 110,000
机械 MPa 690
性能 延伸率，(4d）% 25

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
45-65
75-100
80-140
125-150

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 10

INCO-WELD® C-276焊条

INCO-WELD C-276焊条主要用于INCONEL C276合金以及其它镍-铬-钼合金的手工电弧焊，也可以用于钢的表面堆焊。这种焊接材料在多种腐蚀性介质中都表现出了优异的耐蚀性能，特别是耐点蚀和裂隙腐蚀的能力。这种焊条可以用于异种材料焊接，例如镍合金、不锈钢和低合金钢相互之间的的焊接。
INCO-WELD C-276焊条适用于全位置焊，焊接时应采用直流正接的方式。

AWS A5.11,ENiCrMo-4 DIN 1736 SG-NiMo16Cr16W
规格 ASME Ⅱ,SFA 5.11,ENiCrMo-4 Werkstoff Nr.2.4887
ASME IX,F-No.44 ISO ENi6276
UNS W80276 Europe ENiCr15Mo15W

Ni+Co ----------- 剩余 Cu --------- 0.50 max
化学 C ----------- 0.02 max Co ---------- 2.5 max
成份 Mn ----------- 1.0 max Cr ---------14.5-16.5
Fe ---------－ 4.0-7.0 Mo -------- 15.0-17.0
P ---------- 0.04 max V -----------0.35 max
S ----------- 0.03 max W ----------- 3.0-4.5
Si ------------0.2 max 其它-------- 0.50 max

最低 拉伸强度，psi 100,000
机械 MPa 690
性能 延伸率，(4d）% 25

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
305
356
356
356

in
12
14
14
14
电流
A
40-65
60-90
90-125
125-150

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 11
INCO-WELD®686CPT®焊条

INCO-WELD 686CPT焊条可以进行全位置焊接，主要用于手工电弧焊焊接双相不锈钢、超级双相不锈钢、超级奥氏体不锈钢、INCONEL C-276\626\625\686合金以及镍合金，例如UNS N06059\N06022镍合金，也可以用来在部分钢种表面形成一层耐蚀防护堆焊层。这种焊丝的高合金组分（Cr+Mo+W）提高了其抵抗点蚀、裂隙腐蚀和常规腐蚀的能力。INCO-WELD 686CPT 焊丝良好的耐蚀性能使其在腐蚀性工作环境中体现出了巨大的应用价值，它可以耐受很多种腐蚀介质的侵蚀，例如盐酸、硫酸、氧化氯溶液、浓热的含氯酸性溶液譬如二氧化硫在NaCl盐水中的饱和溶液；同时它还对在高氧浓度环境敏化后的晶间侵蚀具有很好的抵抗能力。

AWS A5.11,ENiCrMo-14 UNS W86026
ASME Ⅱ,SFA-5.11,ENiCrMo-14 ISO SNi6686
规格 ASME IX,F-No.44 Europe ENiCr21Mo16W4

Ni ------------ 剩余 Si---------- 0.25 max
化学 C --------- 0.02 max. Ti---------- 0.25 max
成份 Mn --------- 1.0 max Cr--------- 19.0-23.0
Fe --------- 5.0 max Mo----------15.0-17.0
P --------- 0.02 max W ----------- 3.0-4.4
Cu -------- 0.50 max 其它 ------- 0.50 max

最低 拉伸强度，psi 110,000
机械 MPa 758
性能 延伸率，(4d）% 35
硬度，HRB 95

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
40-65
65-95
95-125
125-165

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 12

INCONEL®117焊条

INCONEL 117焊条主要用于INCONEL 617合金的手工电弧焊，其焊缝金属具有高强度、高冶金稳定性、耐蚀和耐高温氧化的优点。INCONEL117焊条可以优质高效的焊接很多种合金材料，特别适用于高温环境下工作的金属材料的焊接，例如INCONEL 600\601合金、INCOLOY 800HT\802合金以及HK-40\HP铸造合金和HP-45形变铸造合金。
INCONEL 117焊条适用于全位置焊，焊接时应采用直流正接的方式。

AWS A5.11,ENiCrCoMo-1 DIN 1736 ENiCr21Co12Mo
ASME Ⅱ,SFA-5.11,ENiCrCoMo-1 Werkstoff Nr.2.4628
规格 UNS W86117 ISO ENi 6617
ASME IX,F-No.43 Europe ENiCr22Co12Mo

Ni ------------- 剩余 Nb+Ta --------- 1.0 max
化学 C ------------ 21.0-26.0 S------------ 0.015 max
成份 Co -------------9.0-15.0 Si ----------- 0.75 max
Mo ------------ 8.0-10.0 Cu------------ 0.50 max
C -------------0.05-0.15 P ------------ 0.03 max
Fe ------------- 5.0 max 其它 --------- 0.50 max
Mn ------------ 0.30-2.5

最低 拉伸强度，psi 90,000
机械 MPa 620
性能 延伸率，(4d）% 25

直径
mm
2.4
3.2
4.0
4.8

in
3/32
1/8
5/32
3/16
长度
mm
229
356
356
356

in
9
14
14
14
电流
A
40-60
75-100
90-130
125-150

产品
供货
状态

注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT以及725NDUR为SMC国际超合金集团焊接产品公司的注册商标。

Page 13
INCO-WELD® C 焊条

INCO-WELD C 焊条是一种不
