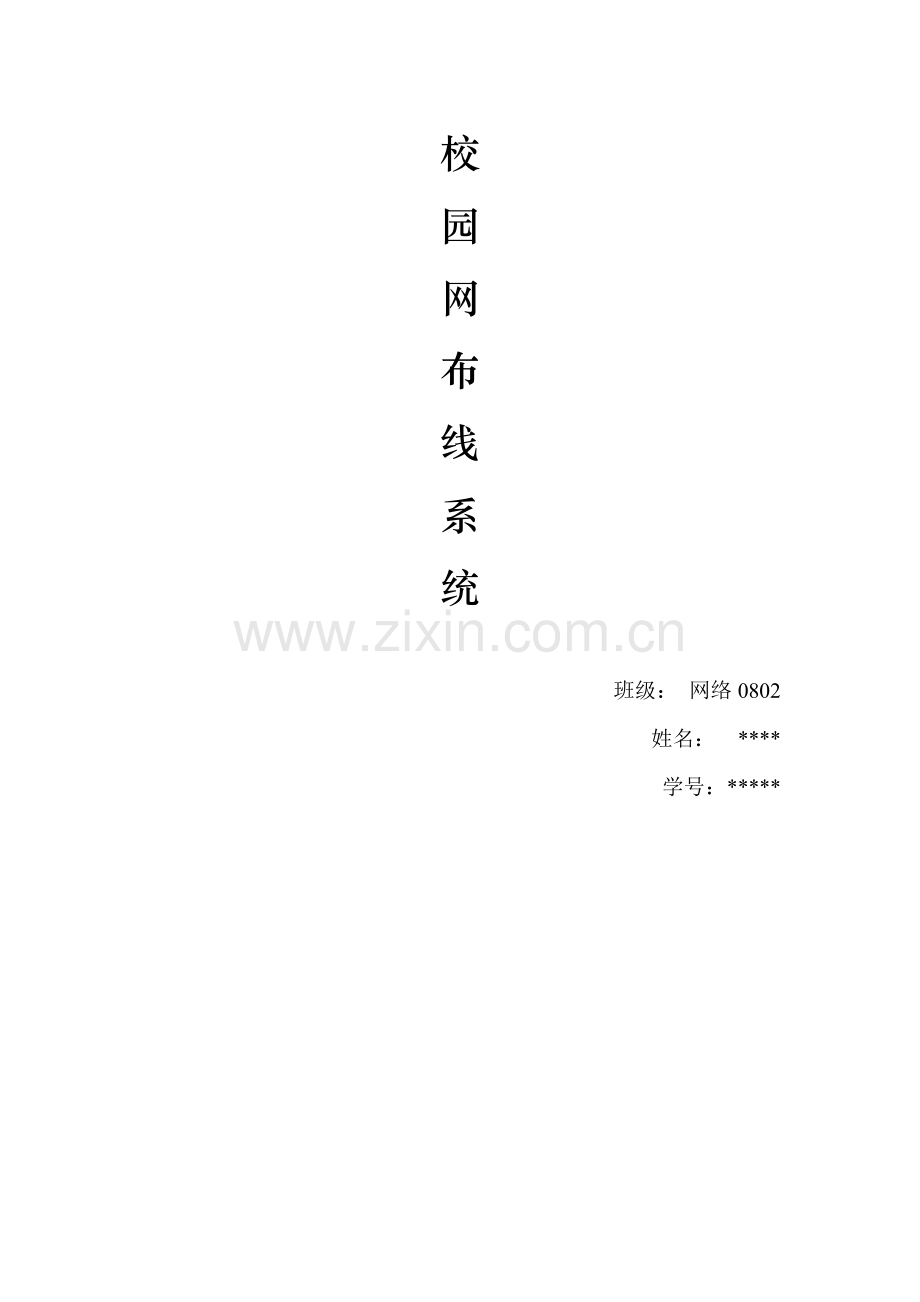

校
园
网
布
线
系
统

班级： 网络0802 姓名： **** 学号：*****

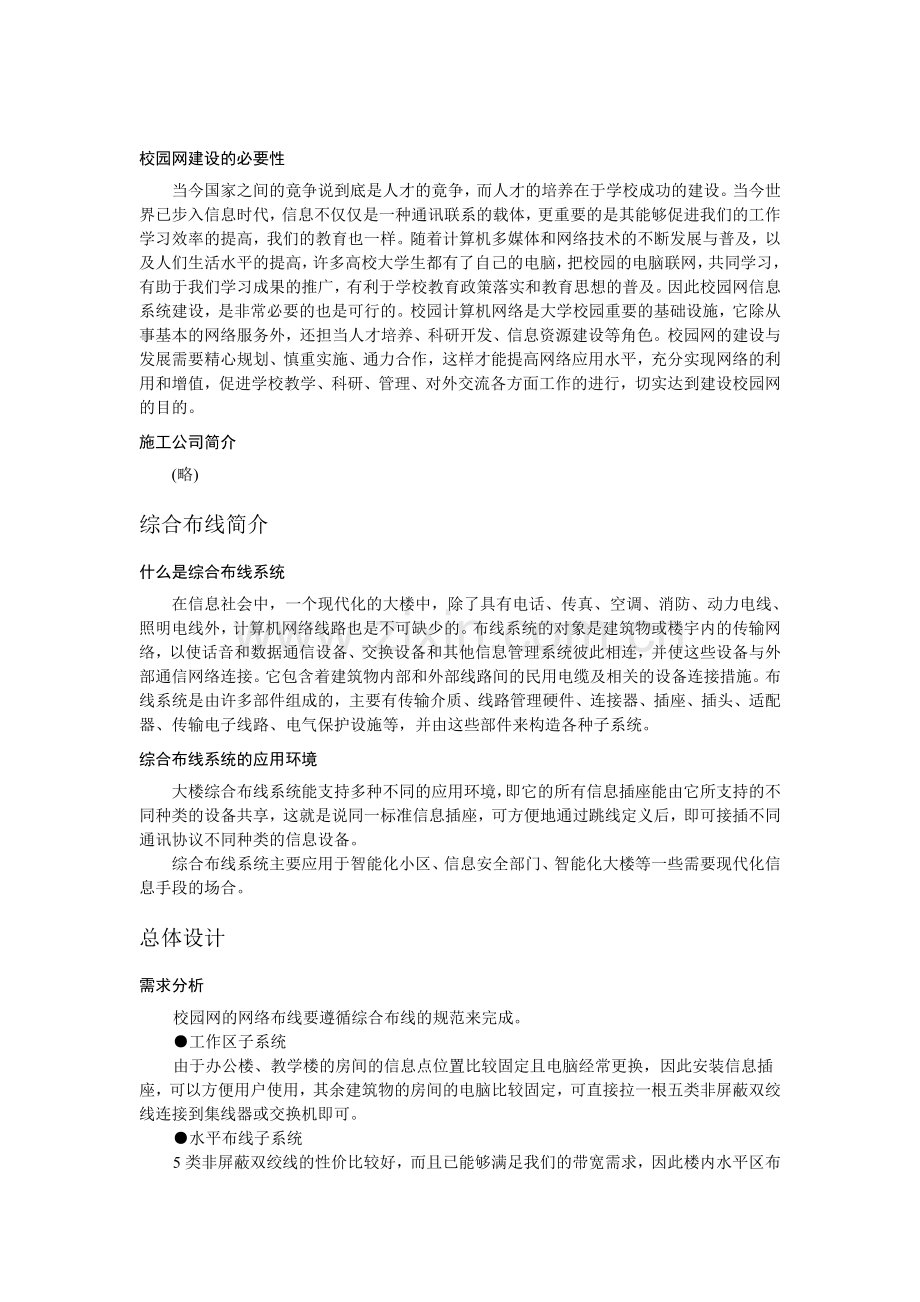

校园网建设的必要性
当今国家之间的竟争说到底是人才的竟争，而人才的培养在于学校成功的建设。当今世界已步入信息时代，信息不仅仅是一种通讯联系的载体，更重要的是其能够促进我们的工作学习效率的提高，我们的教育也一样。随着计算机多媒体和网络技术的不断发展与普及，以及人们生活水平的提高，许多高校大学生都有了自己的电脑，把校园的电脑联网，共同学习，有助于我们学习成果的推广，有利于学校教育政策落实和教育思想的普及。因此校园网信息系统建设，是非常必要的也是可行的。校园计算机网络是大学校园重要的基础设施，它除从事基本的网络服务外，还担当人才培养、科研开发、信息资源建设等角色。校园网的建设与发展需要精心规划、慎重实施、通力合作，这样才能提高网络应用水平，充分实现网络的利用和增值，促进学校教学、科研、管理、对外交流各方面工作的进行，切实达到建设校园网的目的。
施工公司简介
(略)
综合布线简介
什么是综合布线系统
在信息社会中，一个现代化的大楼中，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺少的。布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路间的民用电缆及相关的设备连接措施。布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。
综合布线系统的应用环境
大楼综合布线系统能支持多种不同的应用环境，即它的所有信息插座能由它所支持的不同种类的设备共享，这就是说同一标准信息插座，可方便地通过跳线定义后，即可接插不同通讯协议不同种类的信息设备。
综合布线系统主要应用于智能化小区、信息安全部门、智能化大楼等一些需要现代化信息手段的场合。
总体设计
需求分析
校园网的网络布线要遵循综合布线的规范来完成。
●工作区子系统
由于办公楼、教学楼的房间的信息点位置比较固定且电脑经常更换，因此安装信息插座，可以方便用户使用，其余建筑物的房间的电脑比较固定，可直接拉一根五类非屏蔽双绞线连接到集线器或交换机即可。
●水平布线子系统
5类非屏蔽双绞线的性价比较好，而且已能够满足我们的带宽需求，因此楼内水平区布线采用5类非屏蔽双绞线布线，埋设于PVC线槽中，与强电线路分开，以免影响通信。
●管理子系统
可以在建筑物的中间楼层的楼梯间构建，这样可以节省空间。
●垂直干线子系统
垂直干线子系统比较多的线缆，可以采用大对数双绞线作为主要布线电缆，以减少布线的麻烦。
●设备间子系统
签于当前学院的大楼的楼层比较少，可以不设设备间子系统，这样也可以减少不必要的投资。
●建筑群子系统
光缆尤其是单模光缆可用于高速网络传输，并有先天电磁干扰免疫、可靠性强、支持远距离传输等优点，是未来理想的网络传输介质，其地位日益重要。但是光缆设备、材料和端接成本都比较昂贵，安装也相对复杂，故一般适宜用于长距离和大容量的布线。目前62.5/125μm多模光缆已经在综合布线主干系统中成为主流布线介质，在水平系统中的应用也变得日益广泛，康宁公司目前已经推出了全套光纤到桌面的光缆布线系统，并于今年5月份正式推出10G光缆布线系统。为保证建筑物之间的通信的要求，应该走光缆，根据距离长短选用单模或多模光纤。室外光缆可采用架空方式铺设，这样不但可以允分利用闭路电视线路的架空钢绳，同样可以减少布线成本。
设计原则
网络布线系统要具有实用性、灵活性、扩展性、通用性和经济性：
●实用性：布线系统将能够适应现代和未来通信技术的发展，且实现语音、数据通信传输；
●灵活性：能满足各种应用的要求，即任何一个信息点能够连接不同类型的终端设备；
●扩展性：网络布线系统是可扩充的，以便将来有更大用途时，很容易将新设备扩充进去；
●通用性：系统设计均采用国际标准， 对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可支持和容纳多种计算机网络的运行；
●经济性：采用一次性投资，大大地减少了传统布线的重复预留，另外模块化、开放式的产品结构，降低了日常维护的人力、物力及财力投入，节省运行费用；
●安全性：具有防止人为破坏的措施，所选交换机支持IEEE802.1Q VLAN，可建立跨交换机的全校VLAN。
设计标准及安装设计规范
1)设计标准
IEEE 802.5；Token Ring
IEEE 802.3 Ethernet(100BASE-T)
EIA/TIA-568
CCITTATM155Mbps /622Mbps
CCITTISDN
ISO11801
2)安装与设计规范
中华人民共和国通信行业标准(98年版)
中国工程建设标准化协会标准
中国建筑电气设计规范(GBJ/T16-92)
建筑与建筑群综合布线系统工程设计规范
智能建筑设计标准
3)安装与设计环境
温度：-5摄氏度~45摄氏度
相对湿度：5－85%PH
无潮湿和粉尘的影响
无害的危险
设计目标
建设一个以办公自动化，计算机辅助教学、现代计算机校园文化及办公自动化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将各种 PC 机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自已和获取Internet网上的教育资源。形成结构合理，内外沟通的校园计算机网络系统，在此基础上建立能满足教学、科研和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络通讯服务。系统总体设计将本着总体规划、分布实施的原则，充分体现系统的技术先进性、高度的安全可靠性、同是有良好的开放性、可护展性、本着为学校着想，合理使用建设资金，使系统经济可行。
总体设计考虑
校园网不只是涉及技术方面，而是包括网络设施、应用平台、信息资源、专业应用、人员素质等众多成份的综合化以及教学环境系统。因此，在总体上如何筹划、组织网络建设和开发应用的设计思想是校园网建设中的最重要的问题。
总体设计是校园网建设的总体思路和工程蓝图，是搞好校园网建设的核心任务。进行校园网总体设计，首先是进行对象研究和需求调查，弄清学校分析的基础上，确定学校Intranet服务类型。进而确定系统建设的具体目标，包括网络设施、站点设置、开发应用和管理等方面的目标，第三是确定络拓朴结构和功能，根据应用需求、建设目标和学校主要建筑分布特点，进行系统分析和设计；第四，确定技术设计的原则要求，如在技术选型、布线设计、设备选择、软件配置等方面的标准和要求；第五，规划安排较园网建设计的实施步骤。
产品选型
根据学校基本要求及本项目的基本情况，因此在选择综合布线产品上必须能符合以下特点：1、能超越基本指标(超五类)的高性能多平台应用，及符合未来高速率的信息传输的发展，达到最高的性能价格比，避免二次投资。2、能保证多年产品性能质量，如二十年的质保。3、久经考验的产品品质，甚至长久的产品历史和数不胜数的成功案例。
在本项目中，我们选用美国的IBDN产品，选择IBDN的SYSTIMAX Power SUM布线系统。因为IBDN产品不仅符合本项目的基本要求，而且符合本项目的最特殊最具体的要求；因为不仅是校情，市情、省情，甚至国情，选择IBDN都能达到最充分的体现；更因为IBDN综合布线产品还具有很多很多独步世界“线林”的性能和服务优点。
IBDN布线产品表现强大和卓越在于：1）性能指标优于国际标准，主要性能指标近(远)端串扰及衰减大于优于国际测试指标，并且众所周知。2）可靠的二十年保用，由强大的IBDN公司直接支持。这一保用对语音、数据、图像、以至复杂的大厦管理系统和电磁兼容性(EMC)作出了保证。3）IBDN布线产品的分销商/综合布线商质素超群，因为IBDN公司一直在严格挑选和考察。4）卓越的技术革新培训和支援。学校是一个永远都在学习的地方，IBDN也是一个永远开放的学校。5）文档齐存和支持，因为IBDN有长久成长历史的支持。
子系统设计及选材
学校的布线系统采用星形拓扑结构，各布线子系统可独立进入结构化布线系统。以下按综合布线系统的各个子系统分别对IBDN系进行简单说明：
1. 工作区子系统
工作区子系统由终端设备连接到信息插座之间的设备组成。包括：信息插座、插座盒、连接跳线和适配器组成。工作区使用超五类非屏蔽双绞线此种配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络，语音，多媒体及楼宇自动化等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展需求。
本子系统选用IBDN的PS5 EZ-MDVO UTP模块，如下图所示。

IBDN生产的PS5级EZ－MDVO模块化插座采用专利的引线结构设计，密封绝缘位移触点使产品在衰减、回损和近端、远端串扰方面的性能全面超过5类的要求，并满足 ANSI/TIA／EIA568A新近出台的增强型五类标准的附加条款。PS5级的EZ－MDVO模块化插座标有PS5标记，这个标记保证了该产品是高性能的，同时保证其具有附加余量以支持正在出现的高速应用，包括千兆位以太网。EZ－MDVO插座特有的紧凑设计可以在单个美式面板上安装八个模块。产品可以支持多种信号类型，以满足用户多种多样的应用。
EZ－MDVO插座后部的端接帽是该产品的独特之处，它采用了一种简单快速的压入式安装方式，端接帽每次扣锁时都能保证导线同步端接，这种设计使IBDN的EZ－MDVO插座的安装不需要使用特殊的专用工具。灵活的安装设计使端接工作可以在面板安装前或安装后进行，并可匹配不同的端接盒进行安装。模块帽上采用丽特公司特有的双重彩色标记及导线定位槽，使用户轻易地按不同的需求端接信息插座。另外，IBDN产品还提供多种颜色的产品。使用户可以根据自己的要求用不同颜色的插座进行识别。
此外，IBDN还提供符合中国使用的国标型信息插座面板，国标型插座面板同样为IBDN原厂生产，材料采用能满足国际要求的耐火塑料。同时配备防尘盖，防尘盖可以保护插座，遮挡灰尘的其它污物进入。
2. 水平布线子系统
由信息出口至配线间的线缆部分称之为水平子系统。在水平子系统中，系统全部采用了增强超五类线缆，满足百兆、千兆以太网、ATM网及多媒体传输业务的需求。本方案中水平线缆直接延伸到用户工作区，由管理间向各工作区连线，数据点、语音点均采用增强五类UTP线缆。我们以某栋楼为例说明水平布线子系统。如下图：

丽特科技的IBDNPlus线缆是一种主干级的的高性能电缆，其性能指标完全满足并超过ANSI/TIA/EIA-568A、CSA T529－95和ISO/IEC 11801对五类线缆的要求，该线缆具有很低的传输延时特性，是PS5级的产品。线缆采用美国AWG线规24AWG直径为0.51mm实心裸铜为线芯，配有线缆抗拉加强筋，线缆额定外径只有5.13mm，同时在线缆外皮上有递减国标单位长度标记，使施工方便快捷。线缆绝缘层除了有普通的聚乙烯绝缘聚氯乙烯护套的产品外，还具有阻燃绝缘护套和低烟无毒绝缘护套等产品可供选择，以满足用户不同的场合多种多样的应用，IBDNPlus线缆可以支持多媒体、语音、数据、图形图象的多种应用。
IBDN的IBDNPlus四对屏蔽双线是由丽特公司位于北美的工厂原厂生产，性能优良。以下是该产品的主要优点与特点：
●线缆为100欧姆的平衡式电缆，导体为美国线规24AWG铜固线；
●绝缘一致性提供了更低的传输延时；
●Powersum的性能适用并行传输协议并且改良了应用操作空间；
●小的线缆外径，减少安装中电缆的扭曲或打结；
●高抗电磁干扰性，使传输信号的中断降致最低程度；
●电缆外皮上具有国际单位的长度标记，而且是按递减方式标记；
●电缆内配有线缆抗拉加强筋；
●性能参数满足并超越 ANSI/TIA／EIA 568A、CSA T529－95和ISO/IEC 11801关于五类的规范；
3. 室内主干子系统
针对学生宿舍，室内为PC机直接连接到集线器，而实现10MBps的传输率。
4. 管理区子系统
为了便于管理每栋楼的电脑，在每栋学生宿舍楼的中间层设一管理间，在管理间设有管理跳线，主要是负责管理宿舍Hub与设备间的百兆交换机的连接。
5. 建筑群子系统
由于校园网涉及的面较广，我们的各个建筑群将交由分成的四个区管理，再由服务器中心来管理四个区以实现对各个建筑楼群的管理。建筑群间实现百兆光纤的连接。
6. 垂直干线子系统
实现计算机设备，程控交换机PBX，控制中心与各管理子系统间的连接，常用介质是大对数双绞线电缆。垂直干线部分提供了建筑物中主配线架与分配线架连接的路由，常采用大对数电缆及CAT5-UTP4对双绞线来实现这种连接。
●CAT5-UTP大对数电缆，其特性与水平子系统所用的同类线材的物理特性相同，它被用作电话等低速率的主干传输线缆。
●CAT5-UTP4对双绞线属于高五类的传输介质，其特性与水平子系统所用的同类线材的物理特性相同，被用作电脑，视频图象等高速数据应用的主干传输线缆。
7. 布线系统图

施工注意事项
RJ-45头的制作与标准
1. RJ-45头制作
1)先抽出一小段线，然後先把外皮剥除一段；
2)将双绞线反向缠绕开；
3)根据标准排线；
4)铰齐线头；
5)插入插头；
6)用打线钳夹紧；
7)使用测试仪测试；
2. 接线标准
关于连接的标准有两个：T568A/T568B
注意：不要在电缆一端用T568A，另一端用T568B，T568A/T568B的混用是跨接线的特殊接线方法，工程中使用比较多的是T568B打线方法。
干线电缆和水平电缆的布放
●如果安装的是非屏蔽双绞线，对接地要求不高，可在与机柜相连的主线槽处接地。
●线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充，超5类双绞线的横截面积为0.3平方厘米。
●线槽安装时，应注意与强电线槽的隔离。布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免，该段线槽需采取屏蔽隔离措施。进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家具隔断下。
●管槽过渡、接口不应该有毛刺，线槽过渡要平滑。
●线管超过两个弯头必须留分线盒。
●墙装底盒安装应该距地面30厘米以上，并与其他底盒保持等高、平行。
●线管采用镀锌薄壁钢管或PVC
●桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
●放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
●拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。
●在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
光纤的制作与连接
光纤为光导纤维的简称，由直径大约为0.1mm的细玻璃丝构成。它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。光纤通信就是因为光纤的这种神奇结构而发展起来的以光波为载频，光导纤维为传输介质的一种通信方式。
目前，光通信使用的光波波长范围是在近红外区内，波长为0.8至1.8um。可分为短波长段(0.85um)和长波长段(1.31um和1.55um)。由于光纤通信具有一系列优异的特性，因此光纤通信技术近年来发展速度无比迅速。可以说这种新兴技术是世界新技术革命的重要标志，又是未来信息社会中各种信息网的主要传输工具。概括地说，光纤通信有以下优点：传输频带宽，通信容量大；损耗低；不受电磁干扰；线径细，重量轻；资源丰富。
正是由于光纤的以上优点，使得从八十年代开始，宽频带的光纤逐渐代替窄频带的金属电缆。但是光纤本身也有缺点，如质地较脆、机械强度低就是它的致命弱点。稍不注意就会折断于光缆外皮当中。施工人员要有比较好的切断、连接、分路和耦合技术。然而随着技术的不断发展，这些问题是可以克服的。
在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还可以支 持CATV/CCTV及光纤到桌面FTTD，因而它和铜缆共同成为结构化布线中的主角。
当今国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS 11801。EIA/TIA－568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆。
单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。单模光纤的纤芯很小，约4～10um，只传输主模态。这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技 术发展的必然趋势。
多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。
光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm长波波段和1500nm～1600nm长波波段。
在这些波段中，光纤传输性能表现最佳，尤其是运行于波段的中心波长之中。所以多模光纤运行波长为850nm或1300nm，而单模光纤运行波长则为1310nm或1550nm。
国际上的两大标准对光纤布线中的光缆衰减特性作了以下规定：
多模光纤
损耗 -带宽(dB/Km-MHz)
波长 (mm)ISO11801
EIA/TIA-568A

850
3.5-200
3.75-160
1300
1.5-500
1.5-500

单模光纤
损耗 -带宽(dB/Km-MHz)
波长(mm)
ISO11801
EIA/TIA-568A
1310
1-1
0.5-1
1300
1-1
0.5-1
由以上图表可以看出，两种规定差别不大，都是非常严格的。因而光纤作为主干布线的最长距离也有了规定。光缆应用于主干时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。这是从应用、备份和扩容三个方面去考虑的。至于光 纤的组网方式也很灵活。可以实现：(1)点对点。在两台计算机之间建立起高速通道。传输速率为几个Mbps至几百个Mbps，距离可达2公里。(2)星型网络。通过光纤网络设备，建立起星型的网络拓扑结构。(3)环形网络。 由光纤把信号再生器连接，形成环路。
机房工程系统
对于电脑中心机房，为保证计算机连续运行，充分发挥UPS的作用，对市电电源供应采用三路高压一级供电，用一路备用两路，保证计算机可以连续运行，因为蓄电池一般只能维持10~20分钟，如遇较长时间停电，则计算机无法运行。为确保三路供电，最好在三路高压电源之间增加联络，以尽量减少停电时间。在低压侧做负荷分配时，UPS电源和旁路电源与其它动力设备不使用同一低压配电柜。
UPS基本是由整流器、蓄电池、静态开关等组成。UPS的本机占地面积并不大，但需配有蓄电池组则占地面积就要扩大，另外它的自重较大，所以在安排机房时应特别予以考虑其重量因素。UPS因发热量较大，噪音也不小，其本身内部结构紧凑，清洁困难，因此UPS机房通风要好，还要注意防尘与隔音。
UPS一般要求市电输入电压在(+10%~-15%)间浮动，在市电电压波动超出上述要求的地区，应在市电进入UPS前，接入交流电子稳压电源。
本方案建议选用美国APC公司MS5000产品(5KV ON-LINE、1Hour)，该产品具有先进、可靠的电源管理功能，适用目前市场流行的所有网络操作系统。
在计算中心各房间的工程技术设施中，地面是一个很重要的部分，在主机房区应采用抗静电的金属活动地板，在终端室区可采用抗静电的金属活动地板或一般活动地板，而动力区及办公区则可采用一般的水磨石地面或木质地板，下面着重介绍活动地板及抗静电活动地板。
活动地板又称假地板或双层地板，是根据需要可在机房真地板上灵活装、拆的地板。利用活动地板可以在机房内组成一个地下空间的建筑结构。活动地板的结构具有以下特征：
活动地板结构为敷设设备间的信号线、电源线及机器地线系统提供了合适的空间。计算机设备通过活动地板可以自由地进行电气连接，因为活动地板具有可拆卸性，所以对电气连线的敷设，检修及更换都很方便。所有连线都有从活动地板下进入设备，使设备间连线可以直接连接，距离最短，因而可减少信号在传输过程中的损耗。
计算机设备通过活动地板下空间作为空调的静压风库，为设备与机房的空调提供了方便。可以获得较为满意的气流组织。因为带气流分布风口的地板具有可以与普通活动地板互换的特性，所以机房骨能够自由地调节气流分布。无论设备的位置如何都能通过地板上的风口得到被空调的空气。
无论机房的形状和面积如何，都能方便而迅速地装配并能容易地拆除。这样就便于设备的布局与调整，同时减少了因设备扩充或更新换代带来的建筑设施的改造。
能够借助可调支架找平地板的不平度。地板表面牢固、耐磨、洁净、不起尘、不吸尘、不反光、不打滑，既可湿洗又可用吸尘器除尘。在主机房内采用抗静电的金属活动地板，能使静电荷通泄至地并能反射电磁辐射。活动地板已成为现代化机房不可缺的设施之一。由于活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，既使机房内整齐、美观，又给工作人员以舒适的感觉。活动地板的主要构件是地板、可调节的活动支撑、桁梁和承重及密封用横条缓冲垫。就地板所用的材料来看大体分为三类：纯木质地板，复合塑料贴面地板，金属地板。
纯木质地板的优点是造价低、易加工，但强度较差、易受潮变形，且易引起火灾，一般不在机房内使用。
复合塑料贴面地板的基材是层压刨花板，上下表面贴有塑料贴面，四周用油漆封住，或用镀锌铁皮包封的地板。其优点是平整光滑、不起尘、易清洁、有一定弹性、耐腐性、防火、颜色美观，是目前使用较为普遍的一种活动地板。
金属地板铝合金浇铸或压铸而成，其上表面贴有抗静电贴切面。金属地板的优点是：强度高，受温度和湿度的影响小，地板的精度高，关键尺寸易于保证，铺设后地面平整，结合处缝隙小，而且能够提高抗静电效果。但是金属地板造价高，一般铺设在条件要求较高的大、中、小型计算机的主机房内。
从性能价格比出发，本方案建议选用复合塑料贴面地板作为机房地面建筑材料。
放置活动地板支脚的土建地面要求平整光滑、不起尘，理想的做法是采用水磨石。为防活动地板的移位、坠落及柱脚倾倒，要增强柱脚和地面的紧固。柱脚和地面紧固的方法有两种，用螺栓将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅(1m~2m间隔)将支柱相互连接起来。用固定粘合材料将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅将支柱相互连接起来。
土建墙体厚度要符合热负荷要求，使室内热负荷减少到最低限度。所采用的材料应该不易燃烧，而且隔热、隔音、吸音性好。墙体表面涂附的材料种类很多，设计者可根据实际情况，参阅有关资料合理选择。要求不易产生尘埃、不产生静电、无毒的材料。
机房的吊顶主要有在吊顶以上到顶棚(或上一层楼板)的空间作为机房的静压送风或回风风库。当不作为风库时，可用来布置通风管道。安装固定照明灯具及走线。安装固定各类风口。安装固定火灾自动探测器。防止灰尘下落。
可见吊顶应具有一定的承载能力，必须能够承受住全部安装设备的重量。吊顶以上的空间要留有300mm~800mm的间隔，当吊顶上安装空调管道时，其间距要根据风管的结构来确定，并要留有人员安装及检修的空间。吊顶构件最好是可拆的，至少是在规定的地段是可拆的，以便于人员能够进入吊顶空间。如果用吊顶以上空间作为空气调节的静压风库时，吊顶以上空间及屋顶应采取防尘措施，防止灰尘通过吊顶落入机房内。所选用的吊顶板及其构件还应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
目前广泛采用的是装配式轻钢龙骨吊顶，其分为 U型和T型两种结构式。U型装配式轻钢龙骨吊顶是用U型薄壁轻钢龙骨做为承重骨架，再配以固定构件，吊顶板用自攻螺丝固定于承重骨架上。T型装配式轻钢龙骨吊顶是用T型轻钢龙骨做为骨架，在中、小龙骨间安装顶板，然后用铅丝将中、小龙骨紧固。
吊顶顶板材料较多，主要有难燃的塑料装饰板、塑料泡沫装饰板、石膏吸音板、金属吊顶板等。顶板有各种图案和色彩可供设计者选择。
装配式轻钢龙骨吊顶具有自重轻，用 U型装配式轻钢龙骨与9mm厚石膏板组成的吊顶，每m2重11kg，仅为一般抹灰吊顶重的1/4。耐火性能好，轻钢龙骨及顶板都是不燃或难燃材料，有利于防火。以钢代木，节约木材。装配化施工作业，改善劳动条件，有利于实现装修工程工业化。U型吊顶密封性好，并可敷设轻型保温隔音材料，适用于恒温恒湿空调房间。
根据要求可灵活选择饰面材料，以达到装饰美观的效果。通常在吊顶上还安装与之相一致的照明灯具，照明灯具以嵌装式为好，如果能与设在吊顶上的可调风口在造型上、色彩上和尺寸上取得一致和协调，则会相得益彰，收到更令人满意的效果。为了使吊顶板也能像活动地板那样，不论房间的形状和面积如何，都能较方便地装配，而且能满足防火、吸音和隔热等方面的要求，人们常采用铝制穿孔骨吊顶板。铝制穿孔骨吊顶板是一个轻质铝壳体，并有不同孔距和孔径的通孔，其中填充的材料具有消声、防火性能。
机房空调的任务是为保证计算机系统能够连续、稳定地运行，需要排出计算机设备及其它热源所散发的热量，维持机房内的恒温、恒湿状态并控制机房的空气含尘量，为此，要求机房的空调系统具有供风、加热、加湿、冷却、减湿和空气除尘的能力。由于机房空调所担负的这一特殊任务，使其与一般建筑的空调有如下不同点：
在进行机房空调设计时，应对计算机设备的功耗、发热量、设备的洁净度要求、设备进出口空气的温差以及机房内环境温湿度要求等有所了解，以便使机房的空调设计和整个机器设备的散热设计成为一个整体，使各级散热设计的效能得以更好地发挥。
计算机是由大量发热元、器件组成，在开机时这些元、器件就是热源，为使其能够工作在合适的温、湿度范围之内，机房的空调必须持续、稳定地降温运行。在要求计算机连续运转的系统中，需要全年持续、稳定地降温运行。
为使计算机的元、器件工作在相近的温度范围内，确保元、器件性能的一致，进入机器设备的空气和从设备排出的空气的温度差应越小越好。但是为了有效地排出设备中的热量，则要求有较大的送风量，因此要求机房内的空调系统送、回风温差小，送风量大。
把机房的温、湿度控制在规定的范围之内不仅是操作人员的要求，而且是元、器件、设备及有关材料的要求，因此要求机房内的空调系统温、湿度必须能控制在规定的范围内。
工厂办公大楼避雷处理一般采用加装避雷针、避雷网等措施。在办公大楼楼顶四角加装避雷针、避雷网，由金属线引至地下做环形连接后，接入地下预埋的避雷网。
施工方案
本工程施工的标准、技术要求等按中国工程建设标准化协会通信工程委员会制定的《建筑与建筑群综合布线系统工程施工及验收规范》执行。
线槽线管的安装
管槽施工过程需符合建筑物PDS相关规范及技术要求。
1)垂直线槽需使用金属线槽，槽内必须装有桥梯(或等效物)，用于扎紧线缆；
2)垂直线槽应与地面保持垂直，垂直度每米偏差不超过3mm，每段线槽须有3个或以上的固定点，固定点之间的距离应在1.2米左右，要求能稳固线槽，且可承受起大对数电缆；
3)水平主干线槽需使用金属线槽，安装时应保持平直，水平度每米偏差不超过2mm；
4)水平线槽须用吊架固定，吊架安装应保持垂直、整齐、牢固、无歪现象，吊架的间距为1.5米左右；
5)线槽、线管应保持良好的电气连接，并做好接地连接，综合布线接地电阻不宜大于１欧；
6)槽及管的未端处的毛刺须处理掉，以免将来放线时损坏线缆外套；
7)线槽的转弯位必须有45度过渡段；
8)线管的敷设在路径上转弯角不能多于两个，且弯曲半径应大于线管直径的6－8倍，如多于两个转弯角或直线距离超过30米时，应使用安装转换盒；
9)直径25mm的线管只能穿6条，而线槽内线的填充量不应超过50％；
10)线槽及线管的路径应选择最短距离，当与电力线平行时，应保持以下间距。
水平电缆敷设
1)在敷设电缆之前，先检查所有管槽是否已经完成并符合要求，路由及拟安装信息口的位置是否与设计相符；
2)核对电缆的规格和型号；
3)在管里穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤，必要时可在管内加少量滑石粉以减少线缆与管内壁之间的磨擦；
4)水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉；
5)布放线缆时不能伤保护套和踩踏线缆；
6)水平线缆在信息输出口处预留30-50cm；
7)水平线缆敷设时，两端应做好标签，填写好放线记录表；
8)对于有安装天花的区域，所有的水平线缆敷设工作必须在天花施工前完成；
9)所有线缆不应外露。
室外光缆敷设
1)光缆的弯曲半径应至少为光缆外径的10倍，在施工过程中应至少为20倍；
布放光缆时，光缆盘转动应与布放速度同步，光缆牵引的速度一般为每分钟15米；
2)布放光缆时，光缆出盘处要保持松驰的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣；
3)光缆在两端预留长度为5-10米；
4)敷设光缆时应做好标签，并填写好放线记录；
5)所有光缆不应外露。
配线架安装及端接
1)分配线间配线架挂墙安装时，下端应高于0.3米，上端应低于2米；
2)配线架挂墙安装时应保证垂直，垂直偏差度不应大于3mm；
3)分配线间配线架采用壁挂式机柜包封。机柜垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm；
4)系统端接前应确认电缆和光缆敷设已经完成，配线间土建及装修工程完成，具有清洁的环境和良好的照明条件，配线架已安装好，核对电缆编号无误；
5)剥除电缆护套时应采用专用开线器，不得刮伤绝缘层，电缆中间不得产生断接现象；
6)端接前须准备好配线架端接表，电缆端接依照端接表进行。
信息插座安装
1)信息插座安装前必须确认所有装修工作已完成，核对信息口编号是否有误；
2)所有信息插座按Avaya 超五类标准进行卡接；
3)信息插座安装在墙体上时，宜高出地面30cm；
4)信息插座安装完毕后应立即依照平面图在面板上做好编号。
系统测试
1)在布线系统所有安装完成后，进行系统的测试；
2)铜缆测试分两种类型，先进行连通测试，确保线缆无开路和短路情况以及端接正确无误，然后再进行超五类性能测试；
3)铜缆五类性能测试使用FLUKW DSP 4000测试仪，按照TIA／EIA568B标准及ISO11801的方法进行，测试指标包括：线对、长度、衰减、近端串扰(NEXT)、回波损耗、阻抗、电阻、衰减串扰比、电容等；
4)光缆的测试在波长850和1300nm下进行，测试指标为损耗值。
施工准备工作
技术及资料准备
根据甲方提供的最终装修图纸完成施工图设计，在图纸会审后，进行施工交底工作。
现场勘察
在布线系统施工前先到现场了解各项土建施工进度情况，熟悉现场环境。
进驻现场
与甲方或甲方委托代理人办理进场登记手续；
申请临时办公场所和材料仓库；
确定人员和材料进出通道。
机具准备
包括切割机、冲击钻、手电钻、云石机、施工电缆、人字梯及工具耗材。
材料及机具运输
将全部机具及部分材料运往现场。
质量和安全措施
本工程除应遵照《市内电话线路工程施工及验收技术规范》、《建筑与建筑群综合布线系统工程施工及验收规范》以及《建筑工程安全操作规程》的规定外，还必须做到以下几点：
质量措施
施工技术人员必须按照有关要求进行检验工作，并在施工中经常检查各种材料与构件的质量和使用情况；
施工过程质量检查：
施工操作质量的巡视检查：在施工过程中，各级质量负责人必须经常进行巡视检查，对违章操作、不符合规程要求的施工操作应及时予以纠正；
工序质量交接检查：工序质量交接检查是保证施工质量的重要环节，每一工序完成之后，都必须经过自检和互检合格，办理工序质量交接检查手续后，方可进行下道工序施工。如果上道工序检查不合格则必须返工。待检查合格后，再允许继续下道工序施工。
隐蔽工程检查验收：施工中坚持隐蔽工程不经检查验收就不准掩盖的原则，认真进行隐蔽工程检查验收。对检查时发现的问题及时认真处理，并经复核确认达到质量要求后，办理验收手续，方可继续进行施工。
现场材料机具管理：临时材料仓库设在现场，由建设单位进行封闭，仓库门窗要牢固，照明设施安全可靠。所有布线材料应入库保管，材料堆放按照品种、规格分类堆放，要求堆放整齐，易于保管和使用。
布线系统设计图纸及施工方案必须经甲方及工程管理部代表审定，确认能够达到设计的要求后，方可开始布线施工。
定期每周与甲方召开项目协调会议，指出工程中出现的问题和解决方案，对与工程中的变更情况要做好详细记录并经双方签字盖章认可。
安全措施
操作地点和周围必须清洁整齐，要做到边干活边清理，活完料净场清。
在施工中，要严守安全技术操作规程，安全设施齐全，安全措施可靠；
现场要有明显的安全施工、防火的宣传标语牌，严防物体坠落；
在垂直竖井安装线槽时，必须在操作位置做好安全支撑及防护，经现场负责人检查之后方可施工。
在楼层配线箱连接施工用电时，必须使用插头连接，不得用线头搭接；
现场仓库应严禁明火，严禁使用电炉、碘钨灯取暖；
在施工现场严禁吸烟。
网络系统报价单
校园网网络系统设备清单
品名
规格
单位
数量
单价(元)
金额(元)
1、布线建筑材料

1
墙柜
6U
台
2
￥520.00
￥1，040.00
2
PVC阻燃槽敷设
40＃
条
1000
￥50.00
￥50，000.00
3
PVC阻燃槽敷设
24#
条
1000
￥3.50
￥3，500.00
4
电缆夹

套
2000
￥15.00
￥30，000.00
5
铁线

斤
2000
￥6.00
￥12，000.00
6
膨胀钉
12#
个
3000
￥30.00
￥90，000.00
7
机柜
38u
个
1
￥2，850.00
￥2，850.00
合计金额：

￥189,390.00
2、布线产品报价

1
信息模块
超5类信息模块
个
200
￥25.00
￥5，000.00
2
面板
英式面板，1口，白色
个
200
￥15.00
￥300.00
3
双绞线
超5类铜缆
箱
80
￥600.00
￥48，000.00
4
光纤
单模/多模
米
500
￥10.00
￥5，000.00
5
光纤接线箱
12口墙装光纤互连单元
个
4
￥500.00
