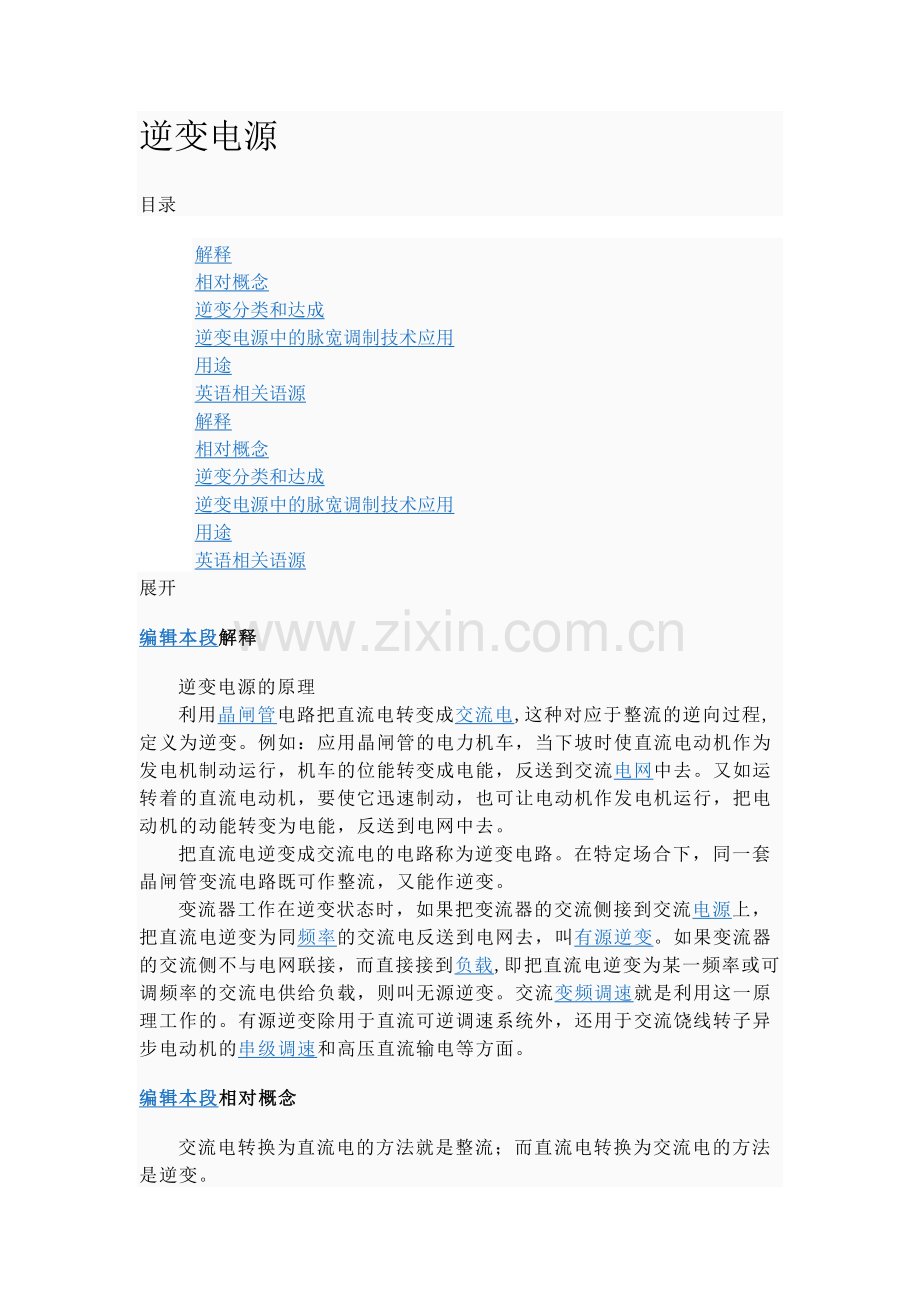

逆变电源
目录
解释
相对概念
逆变分类和达成
逆变电源中的脉宽调制技术应用
1. 逆变电源常见问题
用途
英语相关语源
解释
相对概念
逆变分类和达成
逆变电源中的脉宽调制技术应用
1. 逆变电源常见问题
用途
英语相关语源
展开
编辑本段解释
逆变电源的原理
利用晶闸管电路把直流电转变成交流电,这种对应于整流的逆向过程,定义为逆变。例如：应用晶闸管的电力机车，当下坡时使直流电动机作为发电机制动运行，机车的位能转变成电能，反送到交流电网中去。又如运转着的直流电动机，要使它迅速制动，也可让电动机作发电机运行，把电动机的动能转变为电能，反送到电网中去。
把直流电逆变成交流电的电路称为逆变电路。在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。
变流器工作在逆变状态时，如果把变流器的交流侧接到交流电源上，把直流电逆变为同频率的交流电反送到电网去，叫有源逆变。如果变流器的交流侧不与电网联接，而直接接到负载,即把直流电逆变为某一频率或可调频率的交流电供给负载，则叫无源逆变。交流变频调速就是利用这一原理工作的。有源逆变除用于直流可逆调速系统外，还用于交流饶线转子异步电动机的串级调速和高压直流输电等方面。
编辑本段相对概念
交流电转换为直流电的方法就是整流；而直流电转换为交流电的方法是逆变。

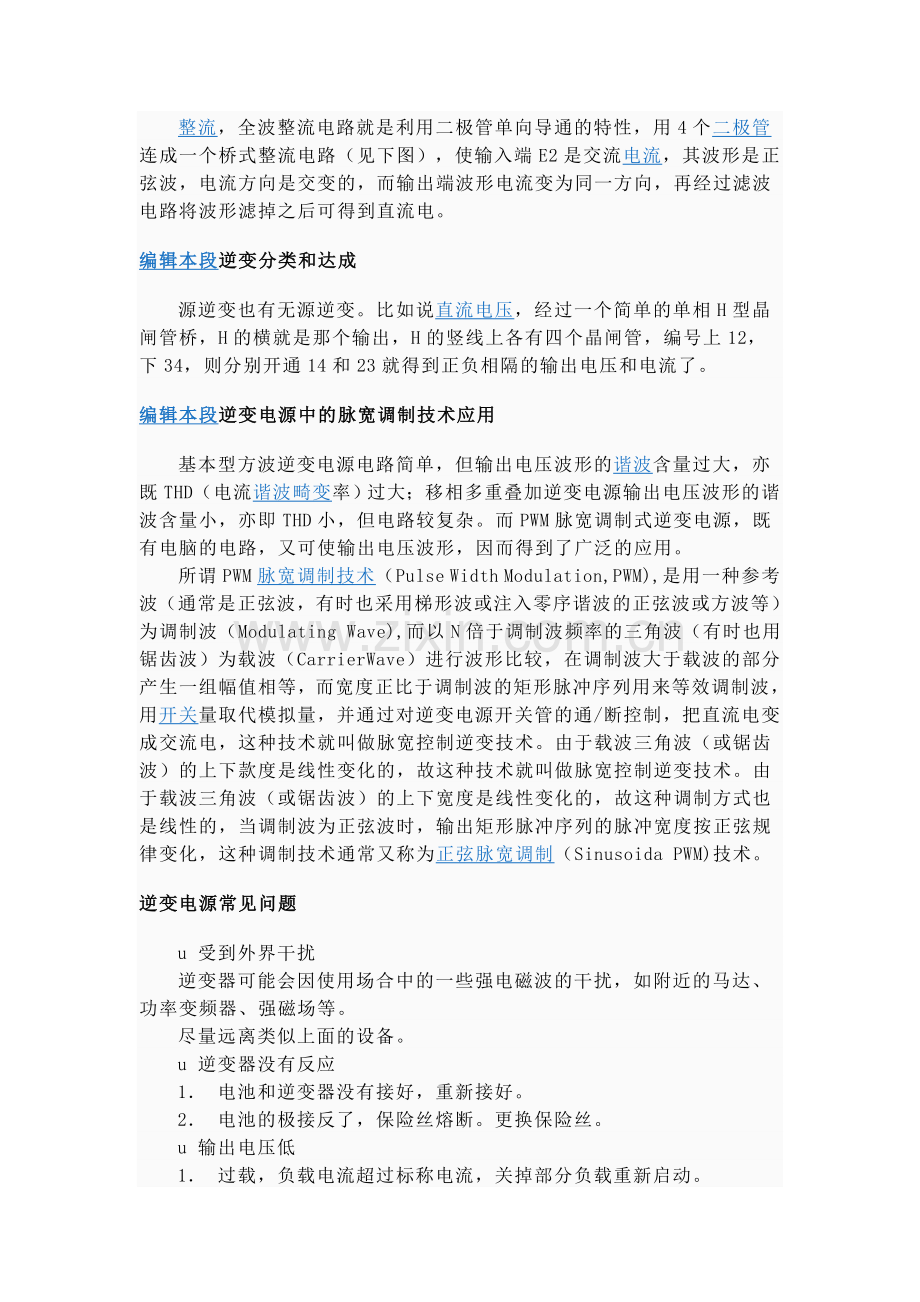

整流，全波整流电路就是利用二极管单向导通的特性，用4个二极管连成一个桥式整流电路（见下图），使输入端E2是交流电流，其波形是正弦波，电流方向是交变的，而输出端波形电流变为同一方向，再经过滤波电路将波形滤掉之后可得到直流电。
编辑本段逆变分类和达成
源逆变也有无源逆变。比如说直流电压，经过一个简单的单相H型晶闸管桥，H的横就是那个输出，H的竖线上各有四个晶闸管，编号上12，下34，则分别开通14和23就得到正负相隔的输出电压和电流了。
编辑本段逆变电源中的脉宽调制技术应用
基本型方波逆变电源电路简单，但输出电压波形的谐波含量过大，亦既THD（电流谐波畸变率）过大；移相多重叠加逆变电源输出电压波形的谐波含量小，亦即THD小，但电路较复杂。而PWM脉宽调制式逆变电源，既有电脑的电路，又可使输出电压波形，因而得到了广泛的应用。
所谓PWM脉宽调制技术（Pulse Width Modulation,PWM),是用一种参考波（通常是正弦波，有时也采用梯形波或注入零序谐波的正弦波或方波等）为调制波（Modulating Wave),而以N倍于调制波频率的三角波（有时也用锯齿波）为载波（Carrier Wave）进行波形比较，在调制波大于载波的部分产生一组幅值相等，而宽度正比于调制波的矩形脉冲序列用来等效调制波，用开关量取代模拟量，并通过对逆变电源开关管的通/断控制，把直流电变成交流电，这种技术就叫做脉宽控制逆变技术。由于载波三角波（或锯齿波）的上下款度是线性变化的，故这种技术就叫做脉宽控制逆变技术。由于载波三角波（或锯齿波）的上下宽度是线性变化的，故这种调制方式也是线性的，当调制波为正弦波时，输出矩形脉冲序列的脉冲宽度按正弦规律变化，这种调制技术通常又称为正弦脉宽调制（Sinusoida PWM)技术。
逆变电源常见问题
u 受到外界干扰
逆变器可能会因使用场合中的一些强电磁波的干扰，如附近的马达、功率变频器、强磁场等。
尽量远离类似上面的设备。
u 逆变器没有反应
1． 电池和逆变器没有接好，重新接好。
2． 电池的极接反了，保险丝熔断。更换保险丝。
u 输出电压低
1． 过载，负载电流超过标称电流，关掉部分负载重新启动。
2． 输入电压太低。确保输入电压在标称电压范围之内。
u 低电压报警
1． 电池没电了需要充电。
2． 电池电压太低或者接触不良，再充电，检查电池端子或者用干布清理端子。
u 逆变器无输出
1． 电池电压太低，重新充电或者更换电池。
2． 负载电流太高，关闭部分负载重新启动逆变器。
3． 逆变器过温保护。让逆变器降温一段时间，并放在通风的地方。
4． 逆变器启动失败，重新启动。
5． 端子接反，保险丝熔断，更换保险丝。
u 逆变器不工作
检查电源开关，保险丝和电池连接线或者电烟器。
编辑本段用途
逆变电源广泛运用于各类：，电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
编辑本段英语相关语源
整流电路rectifying circuit逆变电源 contravariant power
并联逆变电源 parallel contravariant power
不间断电源（UPS）unintermittent power supply（UPS）
稳压电源constant voltage power
并联供水 parallel water supply
