利用路由器实现VPN的基本配置方法.doc

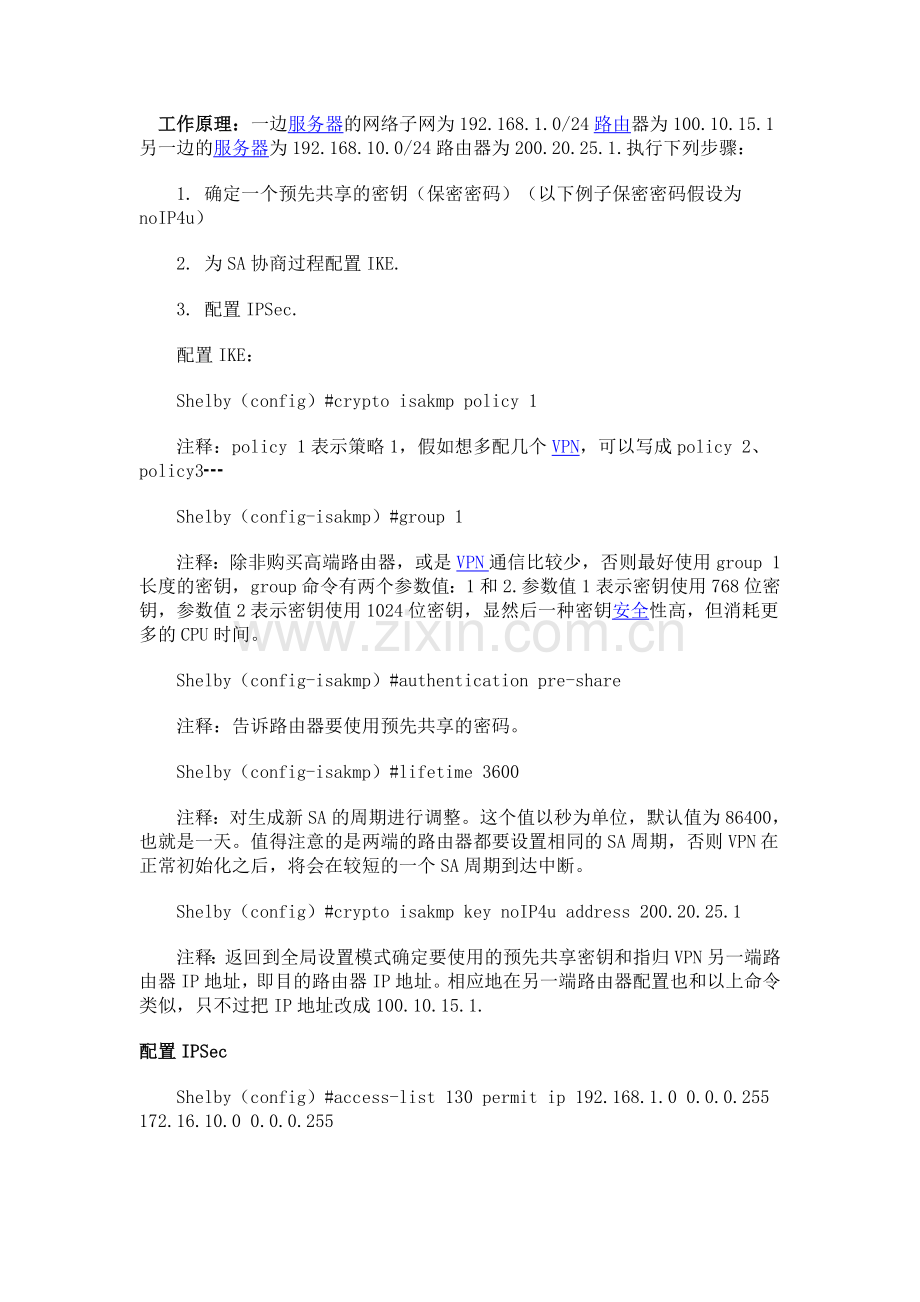

　工作原理：一边服务器的网络子网为192.168.1.0/24路由器为100.10.15.1另一边的服务器为192.168.10.0/24路由器为200.20.25.1.执行下列步骤：
　　1. 确定一个预先共享的密钥（保密密码）（以下例子保密密码假设为noIP4u）
　　2. 为SA协商过程配置IKE.
　　3. 配置IPSec.
　　配置IKE：
　　Shelby（config）#crypto isakmp policy 1
　　注释：policy 1表示策略1，假如想多配几个VPN，可以写成policy 2、policy3┅
　　Shelby（config-isakmp）#group 1
　　注释：除非购买高端路由器，或是VPN通信比较少，否则最好使用group 1长度的密钥，group命令有两个参数值：1和2.参数值1表示密钥使用768位密钥，参数值2表示密钥使用1024位密钥，显然后一种密钥安全性高，但消耗更多的CPU时间。
　　Shelby（config-isakmp）#authentication pre-share
　　注释：告诉路由器要使用预先共享的密码。
　　Shelby（config-isakmp）#lifetime 3600
　　注释：对生成新SA的周期进行调整。这个值以秒为单位，默认值为86400，也就是一天。值得注意的是两端的路由器都要设置相同的SA周期，否则VPN在正常初始化之后，将会在较短的一个SA周期到达中断。
　　Shelby（config）#crypto isakmp key noIP4u address 200.20.25.1
　　注释：返回到全局设置模式确定要使用的预先共享密钥和指归VPN另一端路由器IP地址，即目的路由器IP地址。相应地在另一端路由器配置也和以上命令类似，只不过把IP地址改成100.10.15.1.
配置IPSec
　　Shelby（config）#access-list 130 permit ip 192.168.1.0 0.0.0.255 172.16.10.0 0.0.0.255
　　注释：在这里使用的访问列表号不能与任何过滤访问列表相同，应该使用不同的访问列表号来标识VPN规则。
　　Shelby（config）#crypto ipsec transform-set vpn1 ah-md5-hmac esp-des esp-md5-hmac
　　注释：这里在两端路由器唯一不同的参数是vpn1，这是为这种选项组合所定义的名称。在两端的路由器上，这个名称可以相同，也可以不同。以上命令是定义所使用的IPSec参数。为了加强安全性，要启动验证报头。由于两个网络都使用私有地址空间，需要通过隧道传输数据，因此还要使用安全封装协议。最后，还要定义DES作为保密密码钥加密算法。
　　Shelby（config）#crypto map shortsec 60 ipsec-isakmp
　　注释：以上命令为定义生成新保密密钥的周期。如果攻击者破解了保密密钥，他就能够解使用同一个密钥的所有通信。基于这个原因，我们要设置一个较短的密钥更新周期。比如，每分钟生成一个新密钥。这个命令在VPN两端的路由器上必须匹配。参数shortsec是我们给这个配置定义的名称，稍后可以将它与路由器的外部接口建立关联。
　　Shelby（config-crypto-map）#set peer 200.20.25.1
　　注释：这是标识对方路由器的合法IP地址。在远程路由器上也要输入类似命令，只是对方路由器地址应该是100.10.15.1.
　　Shelby（config-crypto-map）#set transform-set vpn1
　　Shelby（config-crypto-map）#match address 130
　　注释：这两个命令分别标识用于这个连接的传输设置和访问列表。
　　Shelby（config）#interface s0
　　Shelby（config-if）#crypto map shortsec
　　注释：将刚才定义的密码图应用到路由器的外部接口。
　　现在剩下的部分是测试这个VPN的连接，并且确保通信是按照预期规划进行的。
　　最后一步是不要忘记保存运行配置，否则所作的功劳白费了。
　　附：参照网络安全范围，VPN硬件设备应放置以下四个地点：
　　● 贒MZ的防火墙之外
　　● 连接到防火墙的第三个网卡（服务网络）
　　● 在防火墙保护的范围之内
　　● 与防火墙集成
