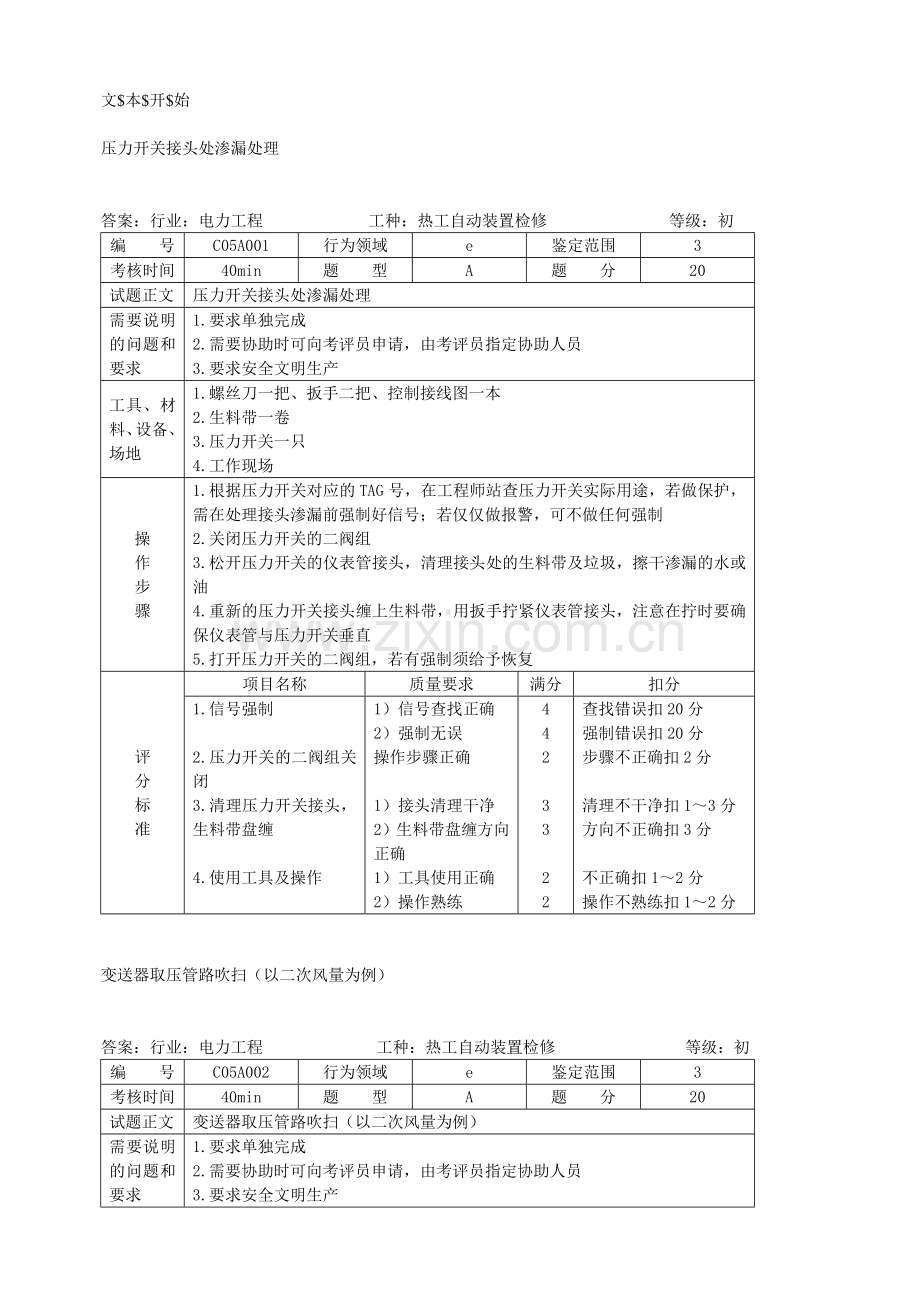

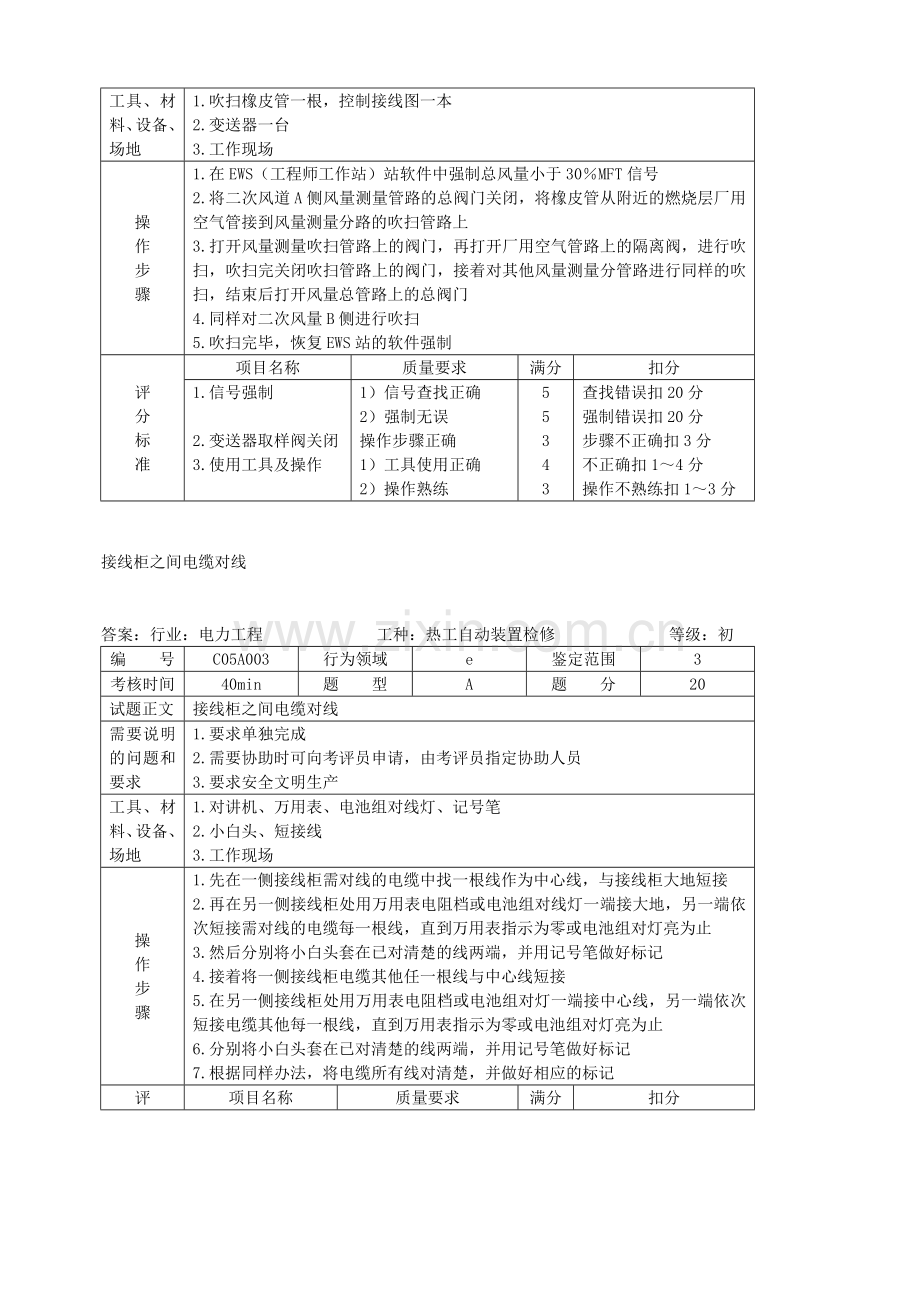

文$本$开$始压力开关接头处渗漏处理答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A001 行为领域 e 鉴定范围 3 考核时间 40min 题型 A 题分 20 试题正文压力开关接头处渗漏处理需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.螺丝刀一把、扳手二把、控制接线图一本 2.生料带一卷 3.压力开关一只 4.工作现场操作步骤 1.根据压力开关对应的TAG号，在工程师站查压力开关实际用途，若做保护，需在处理接头渗漏前强制好信号；若仅仅做报警，可不做任何强制 2.关闭压力开关的二阀组 3.松开压力开关的仪表管接头，清理接头处的生料带及垃圾，擦干渗漏的水或油 4.重新的压力开关接头缠上生料带，用扳手拧紧仪表管接头，注意在拧时要确保仪表管与压力开关垂直 5.打开压力开关的二阀组，若有强制须给予恢复评分标准项目名称质量要求满分扣分 1.信号强制 2.压力开关的二阀组关闭 3.清理压力开关接头，生料带盘缠 4.使用工具及操作 1）信号查找正确 2）强制无误操作步骤正确 1）接头清理干净 2）生料带盘缠方向正确 1）工具使用正确 2）操作熟练 4 4 2 3 3 2 2 查找错误扣20分强制错误扣20分步骤不正确扣2分清理不干净扣1～3分方向不正确扣3分不正确扣1～2分操作不熟练扣1～2分变送器取压管路吹扫（以二次风量为例）答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A002 行为领域 e 鉴定范围 3 考核时间 40min 题型 A 题分 20 试题正文变送器取压管路吹扫（以二次风量为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.吹扫橡皮管一根，控制接线图一本 2.变送器一台 3.工作现场操作步骤 1.在EWS（工程师工作站）站软件中强制总风量小于30％MFT信号 2.将二次风道A侧风量测量管路的总阀门关闭，将橡皮管从附近的燃烧层厂用空气管接到风量测量分路的吹扫管路上 3.打开风量测量吹扫管路上的阀门，再打开厂用空气管路上的隔离阀，进行吹扫，吹扫完关闭吹扫管路上的阀门，接着对其他风量测量分管路进行同样的吹扫，结束后打开风量总管路上的总阀门 4.同样对二次风量B侧进行吹扫 5.吹扫完毕，恢复EWS站的软件强制评分标准项目名称质量要求满分扣分 1.信号强制 2.变送器取样阀关闭 3.使用工具及操作 1）信号查找正确 2）强制无误操作步骤正确 1）工具使用正确 2）操作熟练 5 5 3 4 3 查找错误扣20分强制错误扣20分步骤不正确扣3分不正确扣1～4分操作不熟练扣1～3分接线柜之间电缆对线答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A003 行为领域 e 鉴定范围 3 考核时间 40min 题型 A 题分 20 试题正文接线柜之间电缆对线需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.对讲机、万用表、电池组对线灯、记号笔 2.小白头、短接线 3.工作现场操作步骤 1.先在一侧接线柜需对线的电缆中找一根线作为中心线，与接线柜大地短接 2.再在另一侧接线柜处用万用表电阻档或电池组对线灯一端接大地，另一端依次短接需对线的电缆每一根线，直到万用表指示为零或电池组对灯亮为止 3.然后分别将小白头套在已对清楚的线两端，并用记号笔做好标记 4.接着将一侧接线柜电缆其他任一根线与中心线短接 5.在另一侧接线柜处用万用表电阻档或电池组对灯一端接中心线，另一端依次短接电缆其他每一根线，直到万用表指示为零或电池组对灯亮为止 6.分别将小白头套在已对清楚的线两端，并用记号笔做好标记 7.根据同样办法，将电缆所有线对清楚，并做好相应的标记评分标准项目名称质量要求满分扣分 1.电缆对线 2.小白头标记 3.使用工具及操作 1）对线步骤正确 2）对线结果无误 1）标记清晰 2）标记准确 1）工具使用正确 2）操作熟练 4 4 3 4 3 2 步骤不正确扣4分对线结果错误扣20分标记不清晰扣1～3分标记不准确扣4分不正确扣1～3分操作不熟练扣1～2分露天电涡流振动探头在线清洗（以本特利公司产品为例）答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A004 行为领域 e 鉴定范围 3 考核时间 60min 题型 A 题分 20 试题正文露天电涡流振动探头在线清洗（以本特利公司产品为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.螺丝刀一把 2.电子清洗剂一罐 3.振动探头一个 4.工作现场操作接线步骤 1.工作票许可，安措完成 2.需清洗的振动探头所对应卡件的“DB”开关用螺丝刀打到ON 3.用电子清洗剂对准需清洗的振动探头进行清洗 4.清洗大概15s后停顿，间隔15s后再清洗 5.振动探头用肉眼观察已干净，停止清洗 6.把已清洗干净的振动探头所对应卡件的“DB”开关打到OFF 评分标准项目名称质量要求满分扣分 1.工作票办理 2.信号强制 3.清洗探头 4.清洗结果工作票填写正确、得到许可信号强制正确步骤正确无杂质附在探头上 5 5 5 5 未办理工作票扣10分信号未强制或强制不正确扣20分步骤不正确扣1～5分有杂质附在探头上扣1～5分基地式调节器M/A切换答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A005 行为领域 e 鉴定范围 3 考核时间 20min 题型 A 题分 20 试题正文基地式调节器M/A切换需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.无 2.基地式调节器一台 3.工作现场操作接线步骤若基地式调节器手自动切换装置在自动（AUTO）位置，要切手动时：（1）按住检查按钮，观察输出压力表（2）操作调节转钮，使输出压力表的值前后一致（3）将切换杆切至手动评分标准项目名称质量要求满分扣分 1.手/自动切换 2.切换后结果 1）步骤正确 2）操作熟练能正确无扰切换 7 5 8 步骤不正确扣1～7分操作不熟练扣1～5分切换后有扰动扣1～8分气动设备气管路配置答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A006 行为领域 e 鉴定范围 3 考核时间 40min 题型 A 题分 20 试题正文气动设备气管路配置需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.扳手（4in、6in、8in各一把）、卷尺一把、管子割刀一把、管路安装图纸一份 2.铜或不锈钢管子若干、气管路接头若干 3.变管机一台 4.工作现场操作步骤 1.依照安装图，用卷尺量出所需配管的两点之间距离 2.用管子割刀截取所需长度的管子 3.用变管机对管子进行变管处理 4.在管子两端套上管路接头螺母和卡套 5.用扳手将管子安装上 6.进行通气检查评分标准项目名称质量要求满分扣分 1.阅读图纸准确、熟练 2.选用工具、设备 3.弯管、割管 4.管路安装 5.通气试验 1）准确 2）熟练工具、设备的选择要正确无误 1）熟练 2）对管子无损伤 1）位置正确 2）安装牢固、美观管子无泄漏 4 1 2 2 3 3 2 3 不准确扣20分不熟练扣1分选择错误扣1～2分不熟练扣1～2分损伤管子扣1～3分位置不正确扣20分安装不牢固、美观扣1～2分有泄漏扣3分 PLC5系列可编程模拟量输入模块零位，量程调整答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A007 行为领域 e 鉴定范围 1 考核时间 30min 题型 A 题分 20 试题正文 PLC5系列可编程模拟量输入模块零位，量程调整需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.螺丝刀，中号、小号各一把；数字电压表一块（5-1/2，0.01％） 2.无 3.扩展模块一块（CAT.NO.1771－EZ），编程器一台 4.工作现场操作接线步骤 1.下电，拔出模拟量输入模块，并打开 2.将模块插入扩展卡，并将控制卡插入到机架中，然后上电 3.将数字电压表的正端接入模块的TPI端子，负端接入模拟量模块的公共端 4.调整R64，直到数字电压表显示为10.0000V 5.下电，拔出E1跳线 6.将数字电压表的正端接入模块的TP2端子，负端接入模拟量模块的公共端 7.打开电源，检查FAT指示灯亮，RUN指示灯灭 8.调整R64，直到数字电压表显示为0.0000V（允许最大有0.0002V的误差） 9.检查完毕后，下电恢复跳线，恢复模块安装评分标准项目名称质量要求满分扣分 1.调整工具准确 2.接线 3.调整 4.读数 5.技术记录调整工具的选择要正确无误接线要求正确步骤正确、熟练读数正确、符合规范技术记录完整、清晰、正确 2 3 8 4 3 选择错误扣1～2分接线错误扣3分步骤不正确扣1～8分读数不规范扣1～4分记录不全扣1～3分工业用1.5级，量程为0～0.6MPa差压表校验答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A008 行为领域 e 鉴定范围 1 考核时间 30min 题型 A 题分 20 试题正文工业用1.5级，量程为0～0.6MPa差压表校验需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.10in扳手二把、中型一字螺丝刀一支，十字螺丝刀一支、1.0MPa精密差压表一个 2.生料带一盒 3.YS-250精度0.05级，量程0～25MPa活塞式压力计一台 4.热工计量室操作步骤 1.水平放置校验台，将压力校验台加油并进行排空 2.将所校差压表、标准表装到校验台上，并加压检查密封性（差压表应接高压侧） 3.按表计的满量程分5个校验点。先记录零位 4.关闭校验台的油杯阀，打开左右二通阀，操作手轮均匀加压到第2个校验点，使压力指示稳定，读标准表读数，同样操作至第3、第4、第5个校验点。记录每个点的标准表读数 5.稍加压超过量程后，反方向操作手轮，回到满量程，记录读数 6.同样操作至第4、第3、第2、第1个校验点记录读数 7.如存在误差，则需进行调整 7.1先进行非线性调整，加压到1/2最大量程，调整扇形齿轮与拉杆夹角为90º 7.2再进行线性调整，加压到最大量程，调节拉杆传动位置螺丝，使被校表读数与标准表一致，按照3～6步骤反复调整直到合格为止评分标准项目名称质量要求满分扣分 1.校验工具选择 2.校验点选取 3.基本误差计算 4.被校表、标准表安装 5.上下行程各校一遍 6.读数方法正确 7.判断表计是否合格 8.校验报告选型正确正确选取5点计算无误安装位置正确、无泄漏正确要求轻敲前后各读一次判断方法正确，符合规程要求校验报告完整、清晰、正确 3 3 3 6 3 6 3 3 选型不正确扣1～2分不完全正确扣1～2分计算有误扣1～2分安装位置错误扣4分，有泄漏扣2分上行程或下行程漏校扣2分读数方法不对扣1～6分判断错误扣3分校验报告有误扣1～3分工业用1.5级，量程为0～0.6MPa压力表校验答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A009 行为领域 e 鉴定范围 1 考核时间 30min 题型 A 题分 20 试题正文工业用1.5级，量程为0～0.6MPa压力表校验需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.10in扳手二把、中型一字螺丝刀一支，十字螺丝刀一支、1.0MPa精密差压表一个 2.生料带一盒 3.YS-250精度0.05级，量程0～25MPa活塞式压力计一台 4.热工计量室操作步骤 1.水平放置校验台，将压力校验台加油并进行排空 2.将所校压力表、标准表装到校验台上，并加压检查密封性 3.按表计的满量程分5个校验点。先记录零位 4.关闭校验台的油杯阀，打开左右二通阀，操作手轮均匀加压到第2个校验点，使压力指示稳定，读标准表读数，同样操作至第3、第4、第5个校验点。记录每个点的标准表读数 5.稍加压超过量程后，反方向操作手轮，回到满量程，记录读数 6.同样操作至第4、第3、第2、第1个校验点记录读数 7.如存在误差，则需进行调整 7.1先进行非线性调整，加压到1/2最大量程，调整扇形齿轮与拉杆夹角为90° 7.2再进行线性调整，加压到最大量程，调节拉杆传动位置螺丝，使被校表读数与标准表一致，按照3～6步骤反复调整直到合格为止评分标准项目名称质量要求满分扣分 1.校验工具选择 2.校验点选取 3.基本误差计算 4.被校表、标准表安装 5.上下行程各校一遍 6.读数方法正确 7.判断表计是否合格 8.校验报告选型正确正确选取5点计算无误安装位置正确、无泄漏正确要求轻敲前手各读一次判断方法正确，符合规程要求校验报告完整、清晰、正确 3 3 3 6 3 6 3 3 选型不正确扣1～2分不完全正确扣1～2分计算有误扣1～2分安装位置错误扣4分，有泄漏扣2分上行程或下行程漏校扣2分读数方法不对扣1～6分判断错误扣3分校验报告有误扣1～3分加热器（高加/低加）液位开关法兰渗漏处理答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A010 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文加热器（高加/低加）液位开关法兰渗漏处理需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.扳手二把、防烫折套二副，水桶一只 2.不锈钢金属缠垫床1片 3.液位开关一台 4.工作现场操作接线步骤 1.首先用扳手逐个拧紧该开关法兰的锣丝（对称平衡），观察法兰渗漏情况是否消除。如果仍然渗漏则必须更换垫床 2.开加热器停役申请单（撤出加热器汽侧）及工作票，安措中同时要求关闭该开关上下一次阀 3.待开关法兰面充分冷却后，将位于开关上面的排汽口及排污口的闷头打开，以排掉开关中的疏水，流下来的疏水用水桶接住 4.用扳手将法兰的两端螺丝都拧松，然后将一侧的螺丝及螺帽取下来（恰好能够取出法兰垫片） 5.取出垫片，将相同型号的新垫片插入法兰面中间，注意垫片的密封面的位置必须与法兰面紧密接触 6.装上螺丝螺帽，用扳手逐渐地对称均匀地拧紧法兰螺丝 7.重新装上排汽口及排污口的闷头，开启开关上下一次阀 8.恢复安措，办理高加复役申请单，重新投运加热器汽侧。一段时间后，用扳手重新热紧法兰的所有螺丝 9.终结工作票评分标准项目名称质量要求满分扣分 1.工作票办理 2.渗漏处理 3.使用工具及操作 4.处理结果工作票填写正确、得到许可 1）操作步骤正确 2）现场无污迹 3）无烫伤事件发生 1）工具使用正确 2）操作熟练法兰无渗漏 3 3 2 2 3 2 5 未办理工作票扣10分不正确扣3分有污迹扣2分发生烫伤事件扣2分不正确扣3分不熟练扣1～2分法兰渗漏扣10分加热器液位变送器校验答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05A011 行为领域 e 鉴定范围 1 考核时间 40min 题型 A 题分 20 试题正文加热器液位变送器校验需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.皮管（直径：20～25m；长度：1500mm）一条、万用表一只、水桶一只、卷尺一把、螺丝刀一把、记号笔一支、控制接线图一本 2.无 3.液位变送器一台 4.工作现场操作接线步骤 1.开工作票，安措中要求隔离待校液位变送器测量桶上下一二次阀 2.将位于液位变送器测量筒上面的排汽口及下面的排污口的闷头打开，以排掉测量筒中热的疏水，流下来的疏水用水桶接住 3.自然冷却至手能够摸测量筒表面为止 4.以测量筒上标出的高加疏水基准中心线“CENTREL”为疏水液位的基准零位。向上及向下用记号笔标出疏水液位25％，50％，75％及100％的刻度线 5.用螺丝刀解开液位变送器输出的“－”端，串联上万用表（切至mA档），以读出液位变送器的输出电流 6.将皮管的一端与测量筒的排污口紧密相连，另一端紧贴测量筒表面并加水，依次加水至测量筒的25％，50％，75％及100％的刻度线。反复调整液位变送器零位/满量程调整螺丝以使液位变送器的输出电流相应为4mA（未加水时的输出），8mA，12mA，16mA，20mA。要求误差控制在5％以内 7.拆下万用表，重新接上液位变送器输出的“－”端 8.终结工作票评分标准项目名称质量要求满分扣分 1.误差计算 2.连接校验回路 3.检定点的确定 4.校验及调节过程 5.记录报告要求计算正确，符合计量规程校验回路连接正确，无误检定点选择正确校验过程及调整过程正确记录要求完整、正确 2 5 5 5 3 计算错误扣2分连接错误扣1～5分检定点选择错误扣5分调整过程有错误扣1～5分记录不完整扣1～3分 1151型差压变送器的安装答案：行业：电力工程工种：热工自动装置检修等级：初编号 C05B012 行为领域 e 鉴定范围 2 考核时间 60min 题型 A 题分 30 试题正文 1151型差压变送器的安装需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.10in，12in扳手，一字螺丝刀 2.变送器安装配件操作步骤 1.在安装托架上安装变送器，拧上紧固螺栓 2.在变送器用U形螺栓固定在现场安装架上 3.垂直或水平将导压管的高压侧与变送器的“H”侧连接 4.垂直或水平将导压管的低压侧与变送器的“L”侧连接 5.将工作电源（＋、－）与变送器的接线端（＋、－）连接 6.先打开变送器组阀的平衡阀，再缓慢打开高、低压侧工作阀 7.关闭平衡阀，变送器投入使用评分标准项目名称质量要求满分扣分 1.变送器选型 2.安装前的安措 3.安装质量 4.安装后的测试要求选型正确 1）开好工作票 2）做好技术措施 1）做到管路连接正确 2）安装顺序正确 3）安装结束做到无泄漏 4）做到美观、大方要求变送器安装后的测量值与现行工况相对应 1 3 3 5 5 5 3 5 选型错误扣1分工作票没开扣3分技术措施扣3分管路接错扣5分顺序错误扣5分有泄漏扣5分欠美观扣1～3分测量值与工况不对应扣5分阀门限位开关更换及调整答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A013 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文阀门限位开关更换及调整需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.剖线钳一把、内六角一套、斜口钳一把、大、小螺丝刀各一把、10in扳手二把、8in扳手一把、管子钳一把 2.接线鼻子若干、电缆扎带（或扎线）若干、生料带一盒 3.限位开关一个 4.工作现场操作接线步骤 1.工作票许可，安措完成 2.隔离须更换限位开关的阀门气源，解开中间接线箱端子排上的限位开关接线 3.用管子钳把限位开关的护套管接头拆开，拆除限位开关上的电线 4.用扳手松开限位开关的固定螺丝，把限位开关拆下 5.把新的限位开关固定，接上电线，关用管子钳把护套管接好 6.阀门定位于0％，调整全关开关刚好动作，用内六角固定其行程开关 7.或者阀门定位于100％，调整全开开关刚好动作，用内六角固定其行程开关 8.清除接线垃圾，工作票终结评分标准项目名称质量要求满分扣分 1.工作票办理 2.电缆护套管连接及接线 3.限位开关固定 4.使用工具及操作 5.限位开关摆杆动作回差工件票填写正确、得到许可 1）护套管连接牢固 2）接线正确牢固 1）工具使用正确 2）操作熟练小 4 2 4 2 3 2 3 未办理工作票扣10分不牢固扣1～3分不正确扣20分不牢固扣1～3分不正确扣1～3分操作不熟练扣1～2分大扣1～3分 AB-PLC5可编程控制器模块熔丝检查更换答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A014 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文 AB-PLC5可编程控制器模块熔丝检查更换需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.尖嘴钳一把、螺丝刀一把、万用表一块 2.熔丝若干 3. AB-PLC5可编程控制器一台 4.工作现场操作接线步骤 1.工作票许可，安措完成 2.通过肉眼检查AB-PLC5输出模块的FUSE BROWN灯是否亮 3.拔出FUSE BROWN灯亮的模块 4.用螺丝刀拧开模块的盖板螺丝，用万用表的电阻档逐一检查安装在模块中的熔丝 5.对熔丝两端测量电阻很大的熔丝，用尖嘴钳拔出熔丝，更换成同容量的熔丝 6.盖上模块的盖板，用螺丝固定，插入模块机架中（必须先消除引起熔丝断的缺陷） 7.工完场清评分标准项目名称质量要求满分扣分 1.工作票办理 2.更换熔丝 3.使用工具及操作工件票填写正确、得到许可 1）判断准确 2）插、拔模块到位 1）工具使用正确 2）操作熟练 4 5 4 4 3 未办理工作票扣10分不准确扣20分不到位扣1～4分不正确扣4分不熟练扣1～3分 PLC通信电缆检查紧固（以MODICON984为例）答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A015 行为领域 e 鉴定范围 3 考核时间 40min 题型 A 题分 20 试题正文 PLC通信电缆检查紧固（以MODICON984为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.中型扳手两把、记号笔 2.电缆扎带（或扎线）若干、电缆固定片 3.PLC控制系统一台 4.工作现场操作接线步骤 1.对PLC主机柜内各通信电缆进行坚固 2.检查所有PLC的I/O柜及中间柜的通信电缆接头，特别是接头内的屏蔽线须固定扎实 3.将通信电缆固定在机架上，避免由于自由垂落而发生通信故障，影响系统正常运行 4.检查所有PLC I/O柜通信卡A、B路通信指示灯显示正常，并在CRT系统诊断画面上 5.在CRT系统诊断画面上确认所有PLC就地柜通讯正常评分标准项目名称质量要求满分扣分 1.通信电缆的检查整齐、固定；接头牢固 2.使用工具及操作 3.系统通讯 1）安放整齐 2）固定扎实 3）接头坚固 1）工具使用正确 2）操作熟练正常 3 3 3 3 2 6 不整齐扣1～3分不扎实扣1～3分不紧固扣1～3分不正确扣3分不熟练扣1～2分不正常扣6分分散控制系统信号隔离器检查更换（以INFI-90控制系统为例）答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A016 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文分散控制系统信号隔离器检查更换（以INFI-90控制系统为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.螺丝刀一把、万用表1只、控制接线图 2.隔离器1只 3.INFI-90控制系统一套 4.电子室、编程室操作接线步骤 1.在INFI-90，OIS画面显示值出错，而就地送来信号正常 2.根据出错信号在EWS上查找出输入通道编号 3.找出相应型号隔离器一只 4.在INFI-90控制柜中根据通信的编号找出该通道 5.用螺丝刀旋下隔离器的固定螺丝，更换隔离器 6.回到OIS画面观看显示信号是否正常 7.若正常说明隔离器出错，若不正常再找其他原因评分标准项目名称质量要求满分扣分 1.隔离器选型 2.通道查找 3.隔离器安装要求选型正确迅速准确牢固 5 4 6 5 选型错误扣5分不迅速扣1～4分不准确扣6分不牢固扣1～5分气动挡板的气锁装置更换答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A017 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文气动挡板的气锁装置更换需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.12in扳手二把、8in扳手一把、内六角一把 2.生料带一盒 3.气动挡板气锁装置一套 4.工作现场操作接线步骤 1.工作票许可，安措完成 2.隔离须更换气锁装置的气动挡板的气源，拧松气源隔离阀后的接头，把气泄光 3.用扳手把气锁装置的管接头拆开，用内六角拧开气锁装置的固定螺丝 4.拆除旧的气锁装置 5.用内六角把新的气锁装置固定，并用扳手把气锁装置的气管路接头接好 6.拧紧气源隔离阀后的接头，开启气源隔离阀评分标准项目名称质量要求满分扣分 1.更换前的安措 2.更换质量 3.更换后的测试 1）开好工作票 2）做好安全技术措施 1）做到管路连接正确 2）安装顺序正确 3）气锁装置固定牢固 4）做到美观、大方不漏气 3 3 4 3 2 1 4 工作票没开扣3分技术措施扣3分不正确扣4分不正确扣3分不牢固扣1～2分不美观扣1分漏气扣4分分散控制系统主控制卡的冗余切换（以INFI-90系统的NFP03卡件为例）答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A018 行为领域 e 鉴定范围 3 考核时间 30min 题型 A 题分 20 试题正文分散控制系统主控制卡的冗余切换（以INFI-90系统的MFP03卡件为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.万用表表针一个 2.无 3.INFI-90控制系统一套 4.电子室、编程室操作接线步骤 1.检查主、备卡件、B组7、8灯亮的是主卡件，B组8灯亮的是备用卡件 2.用表针将主卡件RESET，卡件状态灯变红，B组灯全亮 3.备用卡件B组7、8灯亮，切为主卡件 4.再次RESET原主卡件，卡件状态灯变绿，B组7灯亮 5.几分钟后，卡件B组7灯灭，8灯亮，卡件备用建立 6.在EWS上检查卡件工作正常评分标准项目名称质量要求满分扣分 1.操作步骤 2.切换结果正确卡件功能正常 10 10 不正确扣1～10分不正常扣10分 PLC5的处理器模块的程序后备电池更换答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A019 行为领域 e 鉴定范围 3 考核时间 20min 题型 A 题分 20 试题正文 PLC5的处理器模块的程序后备电池更换需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.尖嘴钳一把、螺丝刀一把 2.专用锂电池一个 3.PLC5可编程控制器处理器模块一块 4.工作现场操作接线步骤 1.工作票许可 2.通过肉眼检查AB-PLC5的处理器模块的“LOW BATT”灯亮 3.通过肉眼检查AB-PLC5的处理器模块的“PROC”灯亮 4.用螺丝刀拧开电池模块的盖板螺丝 5.打开盖板，用尖嘴钳拔出电池，更换成同型号的电池 6.盖上模块的盖板，用螺丝固定 7.通过肉眼检查AB-PLC5的处理器模块的“LOW BATT”灯灭 8.工完场清评分标准项目名称质量要求满分扣分 1.更换前的安措 2.电池的更换 3.使用工具及操作 1）开好工作票 2）做好安全技术措施 1）电池插入到位 2）盖板螺丝不能松动 1）工具使用正确 2）操作熟练 3 3 5 4 3 2 工作票没开扣3分技术措施扣3分不到位扣5分盖板螺丝松动扣4分不正确扣3分不熟练扣1～2分更换DEH控制系统的CRT显示器（以东芝公司产品为例）答案：行业：电力工程工种：热工自动装置检修等级：中编号 C04A020 行为领域 e 鉴定范围 3 考核时间 50min 题型 A 题分 20 试题正文更换DEH控制系统的CRT显示器（以东芝公司产品为例）需要说明的问题和要求 1.要求单独完成 2.需要协助时可向考评员申请，由考评员指定协助人员 3.要求安全文明生产工具、材料、设备、场地 1.螺丝刀一把，上端计算机硬盘后面门钥匙一把 2.无 3.新CRT一台 4.集控室操作接线步骤 1.用鼠标激活左下角菜单，选择SHUTDOWN 2.上端计算机将自动退出应用软件，系统软件 3.
