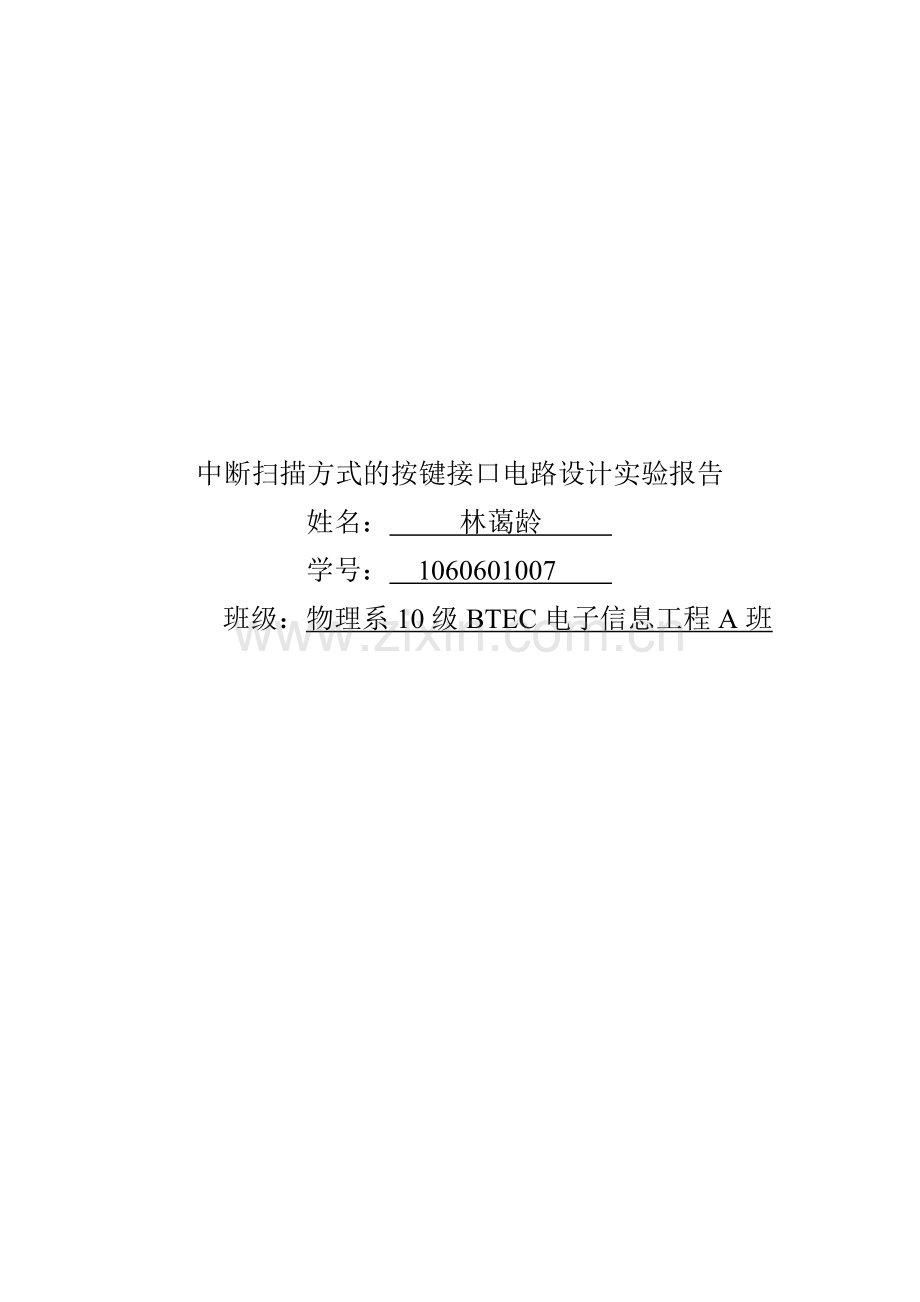

中断扫描方式的按键接口电路设计实验报告
姓名： 林蔼龄
学号： 1060601007
班级：物理系10级BTEC电子信息工程A班

实验三
中断扫描方式的按键接口电路设计实验报告
一 实验内容
采用中断扫描方式对独立式键盘进行扫描，当键盘上有按键闭合时，产生中断请求，CPU响应中断并在中断服务程序中判断键盘闭合键的键号，并作相应的处理。

二 电路图
接口电路图设计如图1所示：

图1 电路设计图

三 程序流程图
根据电路图所设计的程序流程图如下图2所示：

图2 程序流程图

四 电路程序
根据图2的程序流程图所写的程序如下：
org 0000h
ljmp main
org 0003h ；中断服务程序入口
ljmp inl0
main:setb ea ；开总中断允许“开关”
setb ex0 ；开分中断允许“开关”
setb it0 ；边沿触发
a1:sjmp a1 ；原地等待中断申请
inl0:mov p1,#0ffh ；置P1口为输入方式
mov a,p1 ；读P1口信息
jnb acc.0,key0 ；0号键按下，转0号键处理
jnb acc.1,key1 ；1号键按下，转1号键处理
jnb acc.2,key2 ；2号键按下，转2号键处理
jnb acc.3,key3 ；3号键按下，转3号键处理
key0:mov p2,#3fh ；0号键处理程序，输出到P2口
ljmp b1 ；处理完毕
key1:mov p2,#06h ；1号键处理程序，输出到P2口
ljmp b1 ；处理完毕
key2:mov p2,#5bh ；2号键处理程序，输出到P2口
ljmp b1 ；处理完毕
key3:mov p2,#4fh ；3号键处理程序。输出到P2口
ljmp b1 ；处理完毕
b1:reti ；中断返回
end

五 实验结果
当0号键被按下时，仿真结果如下图3-0所示：

图3-0 0号键按下

当1号键被按下，仿真结果如下图3-1所示：

图3-1 1号键按下

当2号键被按下，仿真结果如下图3-2所示：

图3-2 2号键按下

当3号键被按下，仿真结果如下图3-3所示：

图3-3 3号键按下
