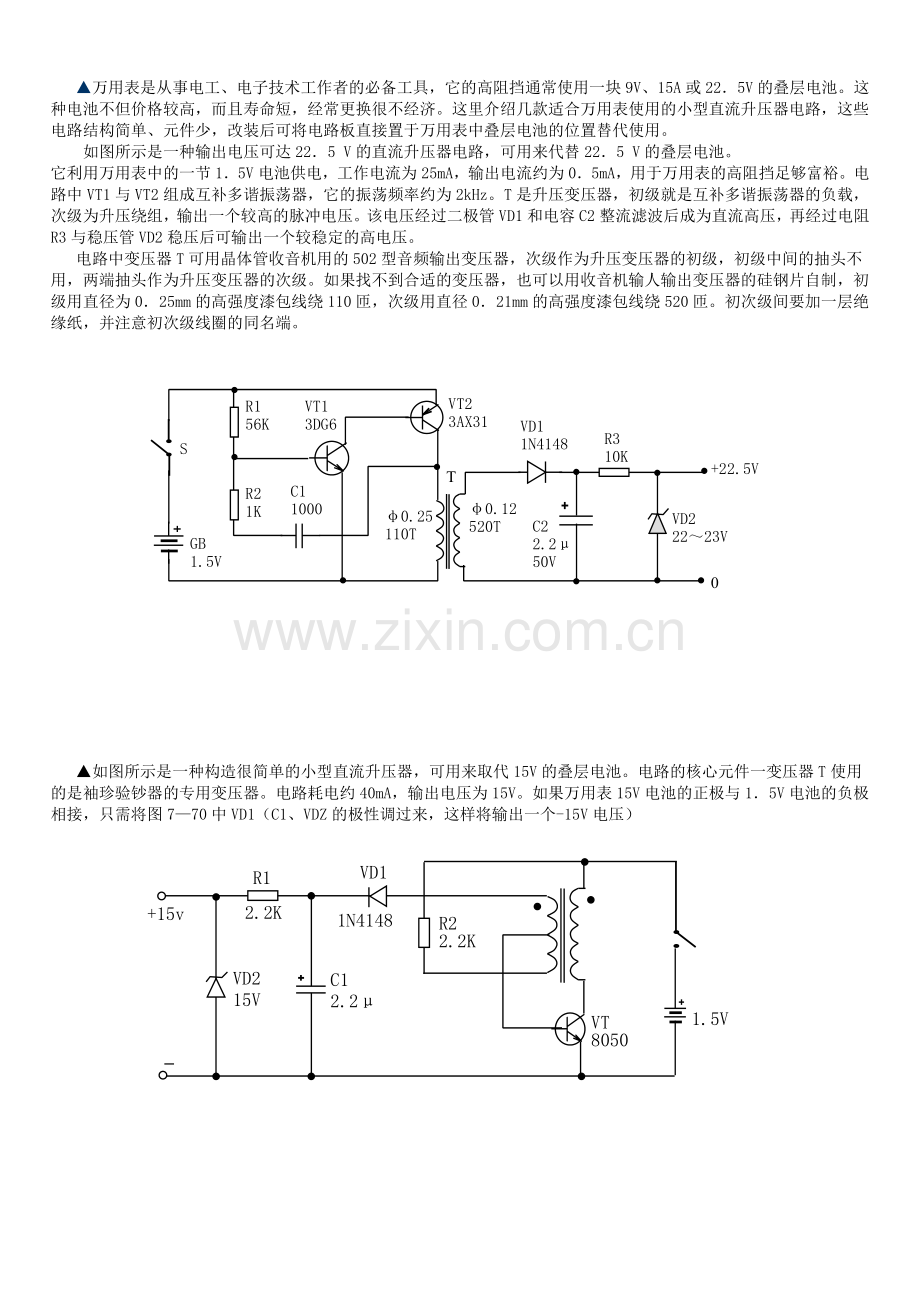

▲万用表是从事电工、电子技术工作者的必备工具，它的高阻挡通常使用一块9V、15A或22．5V的叠层电池。这种电池不但价格较高，而且寿命短，经常更换很不经济。这里介绍几款适合万用表使用的小型直流升压器电路，这些电路结构简单、元件少，改装后可将电路板直接置于万用表中叠层电池的位置替代使用。
　　如图所示是一种输出电压可达22．5 V的直流升压器电路，可用来代替22．5 V的叠层电池。
它利用万用表中的一节1．5V电池供电，工作电流为25mA，输出电流约为0．5mA，用于万用表的高阻挡足够富裕。电路中VT1与VT2组成互补多谐振荡器，它的振荡频率约为2kHz。T是升压变压器，初级就是互补多谐振荡器的负载，次级为升压绕组，输出一个较高的脉冲电压。该电压经过二极管VD1和电容C2整流滤波后成为直流高压，再经过电阻R3与稳压管VD2稳压后可输出一个较稳定的高电压。
电路中变压器T可用晶体管收音机用的502型音频输出变压器，次级作为升压变压器的初级，初级中间的抽头不用，两端抽头作为升压变压器的次级。如果找不到合适的变压器，也可以用收音机输人输出变压器的硅钢片自制，初级用直径为0．25mm的高强度漆包线绕110匝，次级用直径0．21mm的高强度漆包线绕520匝。初次级间要加一层绝缘纸，并注意初次级线圈的同名端。

0
S
R1
56K
R2
1K
VT1
3DG6
VT2
3AX31
VD1
1N4148
R3
10K
T
GB
1.5V
C1
1000
C2
2.2μ
50V
VD2
22～23V
+22.5V
φ0.12
520T
φ0.25
110T

▲如图所示是一种构造很简单的小型直流升压器，可用来取代15V的叠层电池。电路的核心元件一变压器T使用的是袖珍验钞器的专用变压器。电路耗电约40mA，输出电压为15V。如果万用表15V电池的正极与1．5V电池的负极相接，只需将图7—70中VD1（C1、VDZ的极性调过来，这样将输出一个-15V电压） 　

2.2K
R1
+15v
_
C1
2.2μ
VD1
R2
2.2K
1N4148
VT
8050
1.5V
VD2
15V

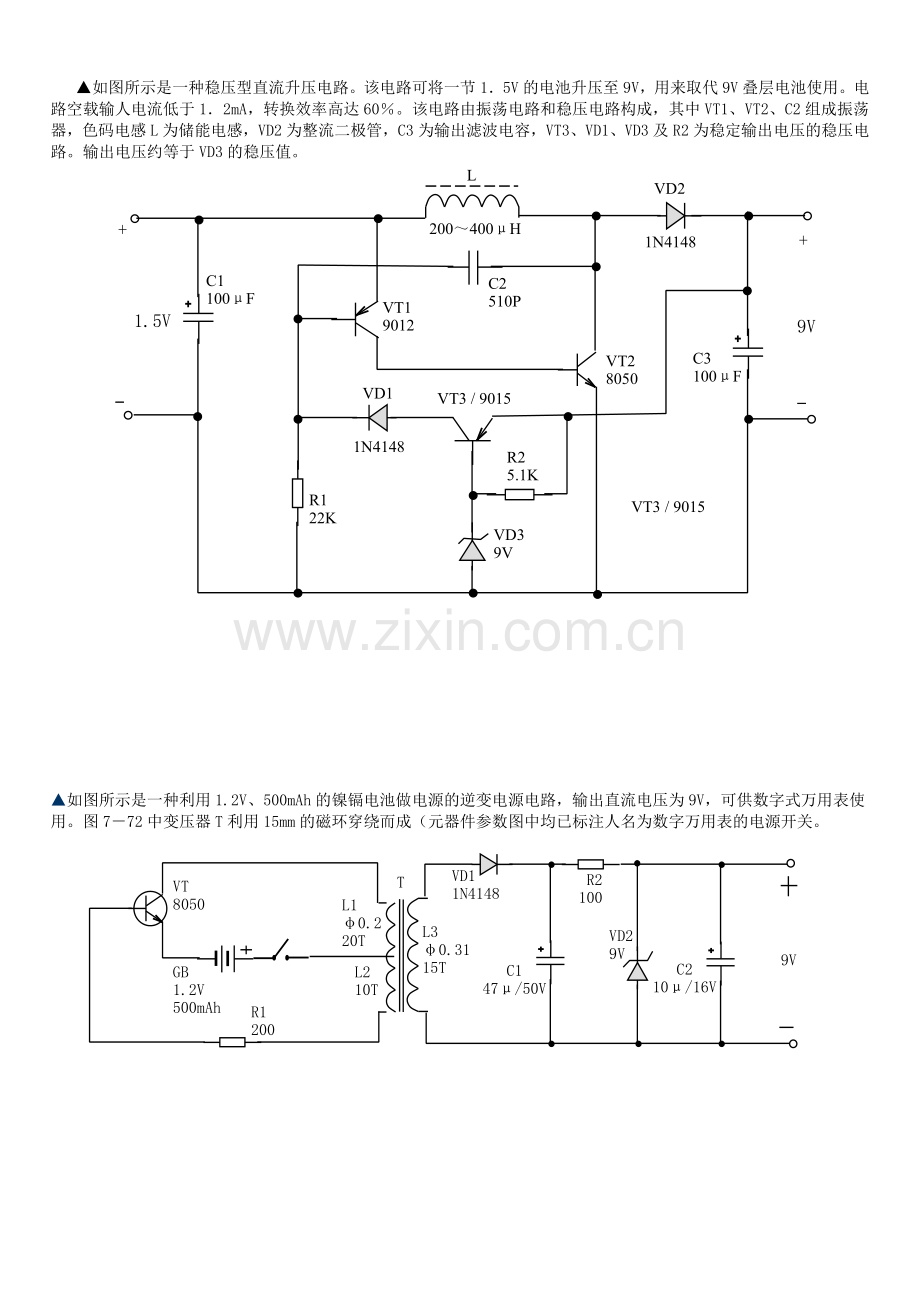

▲如图所示是一种稳压型直流升压电路。该电路可将一节1．5V的电池升压至9V，用来取代9V叠层电池使用。电路空载输人电流低于1．2mA，转换效率高达60％。该电路由振荡电路和稳压电路构成，其中VT1、VT2、C2组成振荡器，色码电感L为储能电感，VD2为整流二极管，C3为输出滤波电容，VT3、VD1、VD3及R2为稳定输出电压的稳压电路。输出电压约等于VD3的稳压值。
VT3 / 9015
L
200～400μH
VD2
1N4148
C2
510P
VT1
9012
C1
100μF
R1
22K
VD1
1N4148
VT3 / 9015
VD3
9V
R2
5.1K
VT2
8050
C3
100μF
1.5V
+
-
+
-
9V

▲如图所示是一种利用1.2V、500mAh的镍镉电池做电源的逆变电源电路，输出直流电压为9V，可供数字式万用表使用。图7－72中变压器T利用15mm的磁环穿绕而成（元器件参数图中均已标注人名为数字万用表的电源开关。
C2
10μ/16V
VT
8050
GB
1.2V
500mAh
R1
200
R2
100
VD1
1N4148
C1
47μ/50V
VD2
9V
9V
T
L1
φ0.2
20T
L2
10T
L3
φ0.31
15T

▲如图所示是自控式数字表逆变电源电路。它不需要单独设立电源开关或对表内开关进行改造。该电路具有耗电省、稳定可靠、不影响仪表精度等特点。电路中的变压器T是用E3型铁氧体磁芯、各折去一角后加工成口字形，L2在内,L1在外。整个逆变电源工作时，电池工作电流约为70mA。

VT1
9015
L2
φ0.1
350T
GB
1.2V
500mAh
VT2
9015
VD1
2AP9
VD2
9V
9V
4.7K
T
L1
φ0.2
25T
R
+
——

-

下图为仿制电路：输入可低至0.8V，输出电流可达10mA
输出开路，输入电流为零。
T:E3日字型磁芯L1=18匝=125μH L2=180匝=12mH
0.47μ
L2
φ0.1
180T
GB
0～1.3V
500mAh
VT2
2SC8550
VD1
2AP9
VD2
11V
9V
4.7K
T
L1
φ0.2
18T
R
VT1
2SC8550
