部落联盟360原创- 死鱼加咸鱼加CPU复位偏低再加复位偏低改电路维修案例

死鱼加咸鱼加CPU复位偏低再加复位偏低改电路维修案例

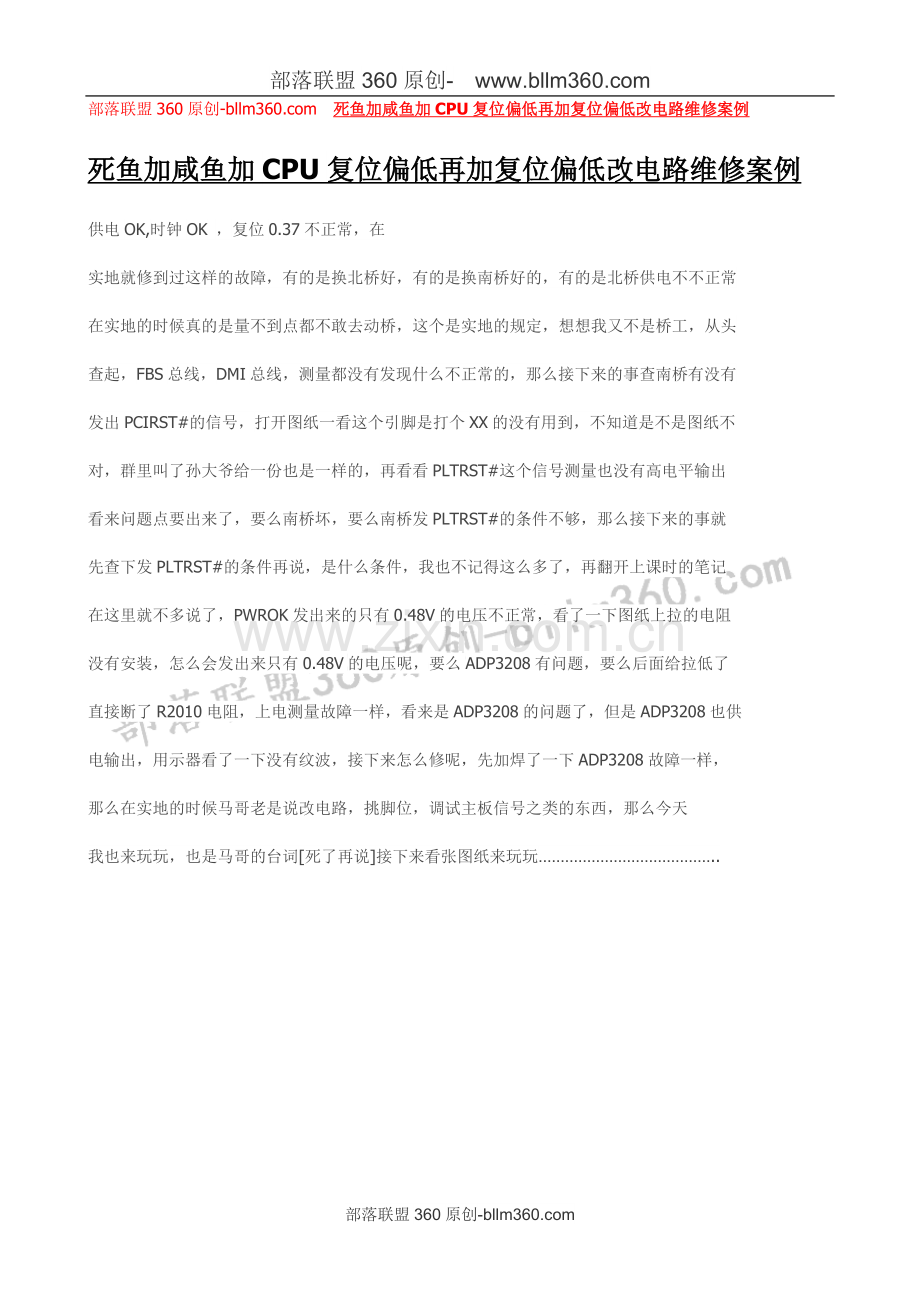

供电OK,时钟OK ，复位0.37不正常，在

实地就修到过这样的故障，有的是换北桥好，有的是换南桥好的，有的是北桥供电不不正常

在实地的时候真的是量不到点都不敢去动桥，这个是实地的规定，想想我又不是桥工，从头

查起，FBS总线，DMI总线，测量都没有发现什么不正常的，那么接下来的事查南桥有没有

发出PCIRST#的信号，打开图纸一看这个引脚是打个XX的没有用到，不知道是不是图纸不

对，群里叫了孙大爷给一份也是一样的，再看看PLTRST#这个信号测量也没有高电平输出

看来问题点要出来了，要么南桥坏，要么南桥发PLTRST#的条件不够，那么接下来的事就

先查下发PLTRST#的条件再说，是什么条件，我也不记得这么多了，再翻开上课时的笔记

在这里就不多说了，PWROK发出来的只有0.48V的电压不正常，看了一下图纸上拉的电阻

没有安装，怎么会发出来只有0.48V的电压呢，要么ADP3208有问题，要么后面给拉低了

直接断了R2010电阻，上电测量故障一样，看来是ADP3208的问题了，但是ADP3208也供

电输出，用示器看了一下没有纹波，接下来怎么修呢，先加焊了一下ADP3208故障一样，

那么在实地的时候马哥老是说改电路，挑脚位，调试主板信号之类的东西，那么今天

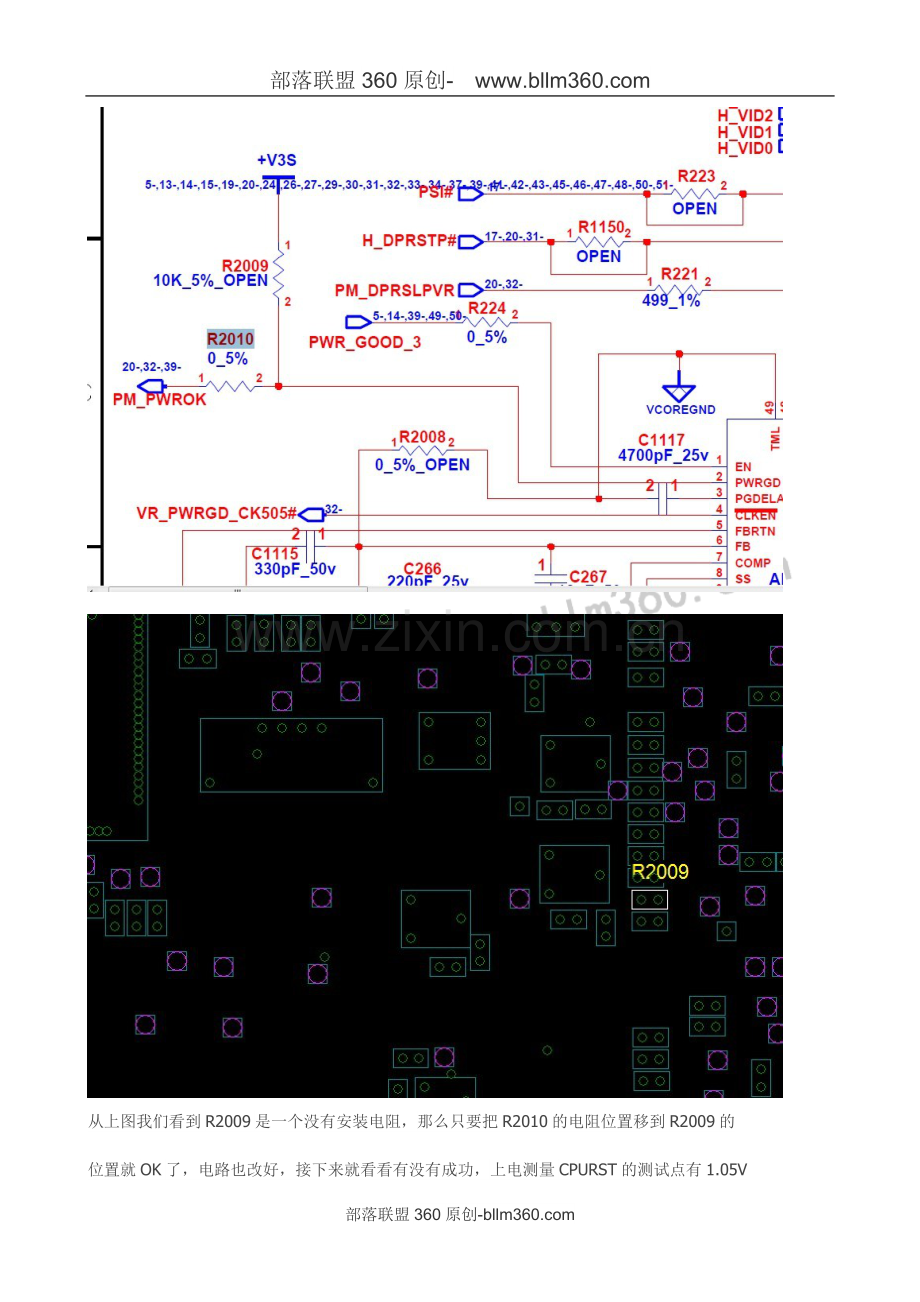

我也来玩玩，也是马哥的台词[死了再说]接下来看张图纸来玩玩…………………………………..

从上图我们看到R2009是一个没有安装电阻，那么只要把R2010的电阻位置移到R2009的

位置就OK了，电路也改好，接下来就看看有没有成功，上电测量CPURST的测试点有1.05V

上真U电流有跳变，接屏看到了一个大大的HP画面。接着叫小弟安装机器测试各个功能

都OK。到此收工  小学刚毕来，有写得不好的地方大家多多指点

最后说一句实地的兄弟们我想死你们了，加油……再油………..再再加油

一台HP6531S机器，同事修不好拿来给我也修修看，拿过来一看，南桥，BIOS，显卡都

干了，[我叼张无纪的九阳神功都使出来了，还干不死成坤 哈哈刚在看电视]好

入正题，一看到动过了这么多的地方都有点不想修了，想想奶奶的不能丢师傅的脸啊啊，

接下来先看一下动过的地方有没有掉件连焊什么的，测量主板没有短路，直接上电，电流

跑到0.48停住，这时没有上CPU，测量各个供电都正常，直接上真U，电流还是跑到0.48

I不动，不跑CPU，还是CPU坏了，再换一个确定，必须，肯定一定好的CPU这是在实地时

的台词]哈哈在实地的兄弟都会记得，[马哥，这个CPU确定，肯定，必须，一定是坏了哈哈

故障一个吊样，接下来就是测量CPU的工作的件，什么供电，时钟，复位，还有的不记得

的翻翻上课时的笔记自己看看，这里就不多说了
