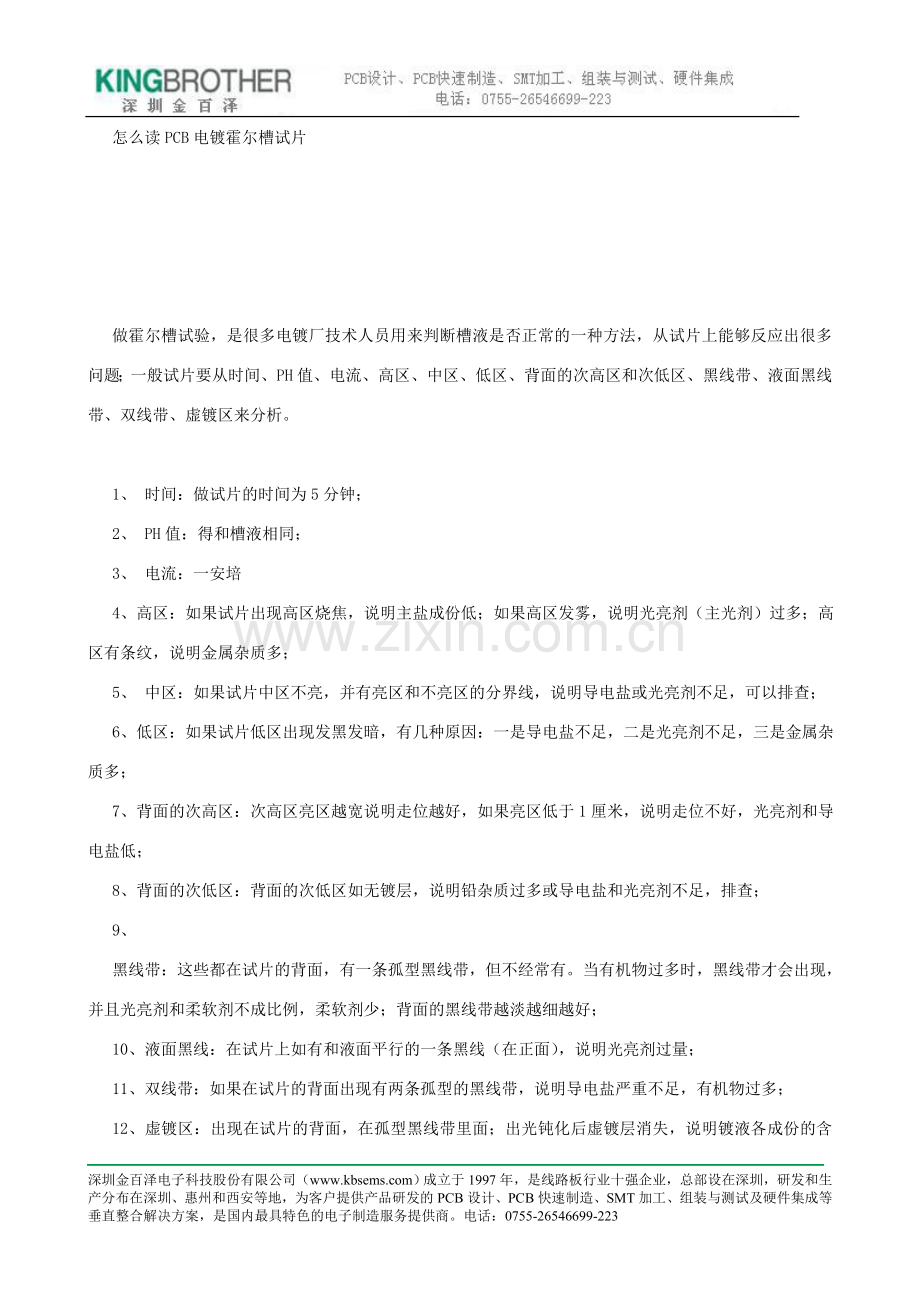

怎么读PCB电镀霍尔槽试片

做霍尔槽试验，是很多电镀厂技术人员用来判断槽液是否正常的一种方法，从试片上能够反应出很多问题；一般试片要从时间、PH值、电流、高区、中区、低区、背面的次高区和次低区、黑线带、液面黑线带、双线带、虚镀区来分析。

1、 时间：做试片的时间为5分钟；
2、 PH值：得和槽液相同；
3、 电流：一安培
4、 高区：如果试片出现高区烧焦，说明主盐成份低；如果高区发雾，说明光亮剂（主光剂）过多；高区有条纹，说明金属杂质多；
5、 中区：如果试片中区不亮，并有亮区和不亮区的分界线，说明导电盐或光亮剂不足，可以排查；
6、 低区：如果试片低区出现发黑发暗，有几种原因：一是导电盐不足，二是光亮剂不足，三是金属杂质多；
7、 背面的次高区：次高区亮区越宽说明走位越好，如果亮区低于1厘米，说明走位不好，光亮剂和导电盐低；
8、背面的次低区：背面的次低区如无镀层，说明铅杂质过多或导电盐和光亮剂不足，排查；
9、
黑线带：这些都在试片的背面，有一条孤型黑线带，但不经常有。当有机物过多时，黑线带才会出现，并且光亮剂和柔软剂不成比例，柔软剂少；背面的黑线带越淡越细越好；
10、液面黑线：在试片上如有和液面平行的一条黑线（在正面），说明光亮剂过量；
11、双线带：如果在试片的背面出现有两条孤型的黑线带，说明导电盐严重不足，有机物过多；

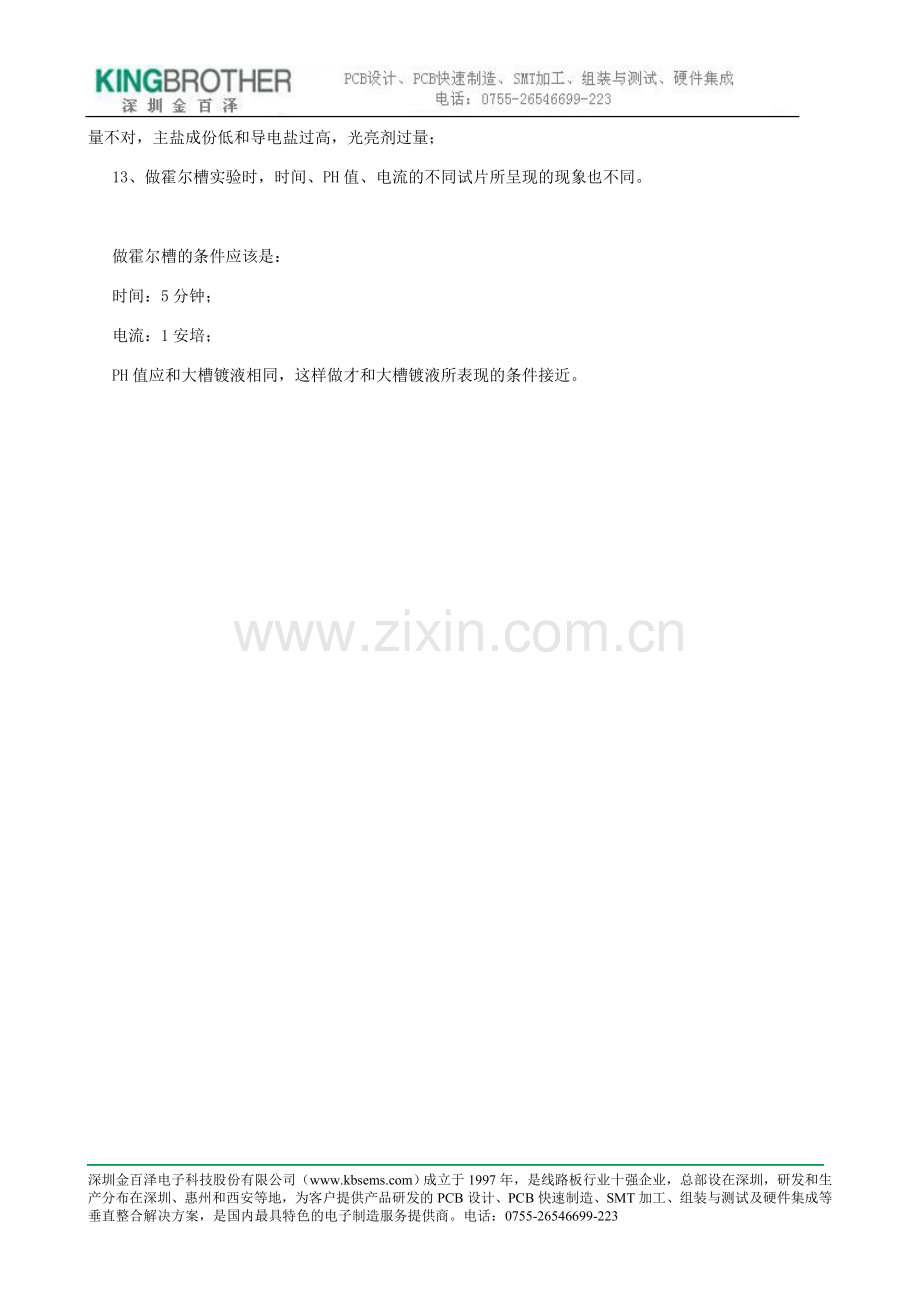

12、虚镀区：出现在试片的背面，在孤型黑线带里面；出光钝化后虚镀层消失，说明镀液各成份的含量不对，主盐成份低和导电盐过高，光亮剂过量；
13、做霍尔槽实验时，时间、PH值、电流的不同试片所呈现的现象也不同。

做霍尔槽的条件应该是：
时间：5分钟；
电流：1安培；
PH值应和大槽镀液相同，这样做才和大槽镀液所表现的条件接近。
