JZ-7制动系统制动阀件.ppt

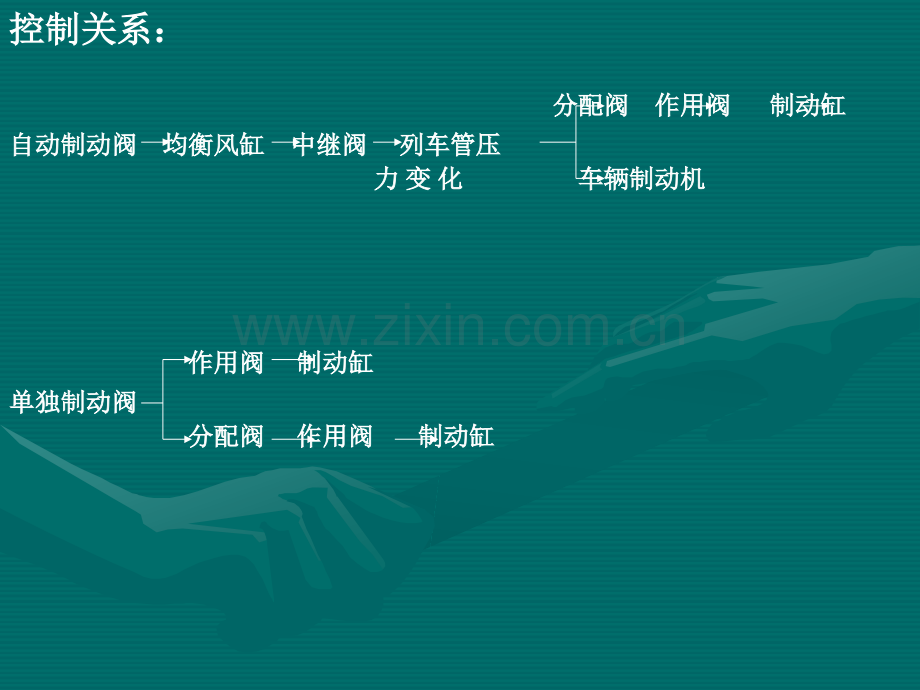

JZ-7制制动系系统主要主要阀件件控制关系：控制关系：控制关系：控制关系：分配阀分配阀分配阀分配阀 作用阀作用阀作用阀作用阀 制动缸制动缸制动缸制动缸自动制动阀自动制动阀自动制动阀自动制动阀 均衡风缸均衡风缸均衡风缸均衡风缸 中继阀中继阀中继阀中继阀 列车管压列车管压列车管压列车管压 力力力力 变变变变 化化化化 车辆制动机车辆制动机车辆制动机车辆制动机 作用阀作用阀作用阀作用阀 制动缸制动缸制动缸制动缸单独制动阀单独制动阀单独制动阀单独制动阀 分配阀分配阀分配阀分配阀 作用阀作用阀作用阀作用阀 制动缸制动缸制动缸制动缸一、自一、自动制制动阀 自自动动制制动阀动阀是是为为了操了操纵纵全列全列车车的制的制动动和和缓缓解而解而设设，通，通过对过对其手柄的操其手柄的操纵纵来完成制来完成制动动机的各种作用或性能机的各种作用或性能检查检查。自自动动制制动阀为动阀为自自动动保保压压式，有七个作用位置：式，有七个作用位置：过过充位、充位、运运转转位、最小减位、最小减压压位、最大减位、最大减压压位、位、过过量减量减压压位、手柄取位、手柄取出位和出位和紧紧急制急制动动位位。1、自、自动制制动阀外型外型 1 1、过充位、过充位 该位置使用在初充气或再充气，迅速向列车管充气，列车管可获得比规定压力高该位置使用在初充气或再充气，迅速向列车管充气，列车管可获得比规定压力高303040kPa40kPa的过充压力，可促使全部列车迅速缓解。的过充压力，可促使全部列车迅速缓解。2 2、运转位、运转位 该位置是当列车缓解再充气及正常运行状态时所使用的位置。该位置是当列车缓解再充气及正常运行状态时所使用的位置。3 3、常用制动区、常用制动区(最小减压位最小减压位-最大减压位最大减压位)列车运行中，正常情况下停车或调节列车速度时使用此位置。手柄在最小减压位与最大减列车运行中，正常情况下停车或调节列车速度时使用此位置。手柄在最小减压位与最大减压位之间移动，可获得不同的减压量。压位之间移动，可获得不同的减压量。4 4、过量减压位、过量减压位 该位置是由于制动频繁或制动后不久，列车管或车辆副风缸还没有恢复定压又需制动时所该位置是由于制动频繁或制动后不久，列车管或车辆副风缸还没有恢复定压又需制动时所使用的位置。比如长大坡道实行制动时使用。使用的位置。比如长大坡道实行制动时使用。5 5、手柄取出位、手柄取出位 该位置是重联补机、无动力回送机车及本务机车非操纵端所使用的位置。该位置是重联补机、无动力回送机车及本务机车非操纵端所使用的位置。6 6、紧急制动位、紧急制动位 列车在运行中，遇有紧急情况，需要紧急停车时所使用的位置。列车在运行中，遇有紧急情况，需要紧急停车时所使用的位置。2、自、自动制制动阀内部内部结构构调整阀放风阀重联柱塞阀缓解柱塞阀客、货车转换阀分解分解图：3、自、自动制制动阀各各阀件功能：件功能：(1)调整阀：是列车制动、缓解的控制机构，用于控制机车均衡风缸的压力变化，并通过中继阀控制列车管的充气和排气，从而实现机车、车辆的制动或缓解。充气状态：调整阀凸轮得到一个升程，调整阀柱塞左移，供气阀口开放。总风供气阀口均衡风缸管均衡风缸 缩孔调整阀膜板右侧 充气后保压状态：均衡风缸压强和调整阀膜板右侧压强增大，调整阀膜板和调整阀座左移，关闭供气阀口，呈保压状态。制动状态：调整阀凸轮得到一个降程，调整阀柱塞右移，排气阀在其弹簧作用下右移，排气阀口开放。均衡风缸的压力空气排气阀口调整阀盖下方缺口大气制动后保压状态：均衡风缸压强和调整阀膜板右侧压强降低，调整阀膜板和调整阀座右移，关闭排气阀口，均衡风缸停止排气，呈保压状态。(2)放风阀：列车施行紧急制动时直接把列车管内压力空气迅速排到大气中，达到快速制动的目的。只有自动制动阀手柄置于紧急制动位时，放风阀凸轮才能得到一个固定的升程，推动放风阀，使放风阀口开放。列车管的压力空气放风阀口大气(3)重联柱塞阀：连通或切断均衡风缸与中继阀的联系；自阀手柄在紧急制动位时，使总风缸管与撒砂管连通，实现自动撒砂。正常位：自动制动阀手柄置于15位。均衡风缸管1中均管4（均衡风缸的压力可控制中继阀）重联位：自动制动阀手柄置于6位（手柄取出位），柱塞右移。列车管2中均管4（中继阀自锁）紧急位：自动制动阀手柄在紧急制动位，重联柱塞阀的凸轮有一个比重联位更大的降程。列车管2中均管4（中继阀自锁）总风管3撒砂管6(4)缓解柱塞阀：控制过充风缸的充风或排风；控制总风遮断阀管通路8a充风或排风。制动位：自动制动阀手柄在36位时，缓解柱塞阀凸轮升程更大，使该阀柱塞左移得更多。总风缸管3缓解柱塞中心孔通路8a 过充管7大气（EX）运转位：自动制动阀手柄在运转位，缓解柱塞阀凸轮有一个升程，使该阀柱塞左移到此位置。通路8a大气（EX）过充位：自动制动阀手柄在过充位时缓解柱塞阀处于此位置。总风缸管3过充管7通路8a大气（EX）(5)客、货车转换阀：开启或关闭中继阀的总风遮断阀，在客车位，不论手柄在任何位置，总风遮断阀一直开启；在货车位，大闸手柄在12位时，总风遮断阀开启，大闸手柄在37位时，总风遮断阀关闭。二、二、单独制独制动阀 单独制动阀主要用于机车的单独制动与缓解，与列车的制动无关，并可实现自动制动阀制动后机车的单独缓解作用，和自动制动阀配合使用，可使机车制动与车辆制动交替进行。由于采用自动保压方式，还可进行阶段制动和阶段缓解操纵。单独制动阀有单独缓解位、运转位和全制动位三个作用位置。单独制动阀在单独缓解位时，受单缓柱塞阀弹簧和复原弹簧的作用，司机的手离开手柄时，可自动恢复到运转位。调整阀单缓柱塞阀1、单独制独制动阀内部内部结构构分解分解图：1、单独缓解位1）手柄推向单独缓解位，单缓凸轮推单缓柱塞左移，沟通单独缓解管10与大气的通路。2）分配阀工作风缸的压力空气单独缓解管10单缓柱塞凹槽柱塞上的径向孔和中心孔阀体通大气的孔大气，分配阀处于缓解位。3）分配阀处于缓解位，作用风缸的压力空气分配阀主阀排气口大气。4）作用阀处于缓解位，机车得到单独缓解。2、运转位1）当单阀手柄由制动区某一位置移至运转位时，调整凸轮得到一个降程，调整阀柱塞9在单独作用管11的空气压力作用下右移，使供气阀关闭，排气阀在排气阀弹簧作用下也右移，排气口打开。2）单独作用管11的压力空气经排气阀口排出大气，作用阀处于缓解位，机车制动得到缓解。3）若单阀手柄由全制动位向运转位阶段移动，调整阀则为阶段控制。3、制动区1）单机运行、调车作业或长大货物列车进站前缓解车辆，需制动机车。2）调整阀柱塞向左移动，供气阀口开放，总风单独作用管作用阀，机车制动。3）当单阀手柄置于制动区某一位置时，调整凸轮便得到一个相应的升程，推动调整阀柱塞向左移动相应的距离，并压缩供气阀弹簧，由于调整弹簧的作用，膜板活塞、排气阀和供气阀开始都没有动，故供气阀口开放，总风进入单独作用管，并经缩孔堵进入膜板活塞右侧。随着单独作用管压强的增大，膜板活塞逐渐左移，排气阀和供气阀在供气阀弹簧的作用下也随之左移，故供气阀开度逐渐减小，直至关闭，机车制动缸处于制动保压 状态。4）单阀手柄在制动区内的位置越往右，凸轮升程越大，制动缸压强也就越大。手柄在全制动位时，制动缸压强规定为300kPa，此值可通过旋转调整手轮来进行调整。三、中三、中继阀 中继阀是接受自动制动阀的控制，直接操纵列车管压力变化的装置。采用膜板活塞加双阀口的机构形式，既能向列车管充气，又能把列车管内的压力空气排向大气。此阀的最大特点是当自动制动阀手柄处于过充位时，使列车管压强能超过均衡风缸所规定的压强3040kPa，以缩短列车初充气和再充气的时间。当自动制动阀手柄由过充位移到运转位时，列车管的过充压强还能缓慢地消除，使之与均衡风缸的空气压强平衡，而不会引起机车车辆的自然制动。中中继阀外型与内部外型与内部结构构分解分解图：1、缓解充气位自动制动阀手柄置于运转位，总风遮断阀一直开启。总风调整阀均衡风缸管1均衡风缸。总风调整阀均衡风缸管1中均管4中继阀膜板活塞的左侧。中继阀膜板右移，通过顶杆将供气阀开放：总风缸管3总风遮断阀列车管2（并向模板活塞的右侧充风）。2、过充位 自动制动阀手柄置于过充位，上述通路不变。总风缸管3过充管7：过充柱塞右移，膜板活塞左侧增加了一部分压力，列车管可获得高于规定3040kPa的压力；自动制动阀手柄移至运转位，随过充风缸的压力空气徐徐排出（0.5mm的小孔），列车管压力慢慢恢复正常。3、制动位 自动制动阀手柄置于制动区或过量减压位，均衡风缸减压，中均室压力下降，中继阀膜板活塞在两侧压差作用下逐渐左移，打开排气阀口，列车管2的压力空气排向大气。分配阀的作用是根据列车管空气压力的增减来控制作用阀的动作，实现机车的制动与缓解动作。也可利用单阀来控制分配阀的主阀部和作用阀，使机车单独缓解。四、分配四、分配阀分配分配阀外型外型主阀部紧急部副阀部中间体常用限压阀紧急限压阀止回阀分解分解图：1、主、主阀部部(1)主主阀主阀部由主阀、紧急限压阀、常用限压阀和工作风缸充气止回阀等组成。主阀是一个三压力机构阀。大膜板活塞上侧是列车管压力，下侧是工作风缸压力；小膜板活塞上侧是作用风缸压力，下侧通大气，主阀的动作受三者压差来控制。主阀有制动、保压和缓解三个作用位置。(2)常用限常用限压阀a作用为通过限制作用风缸的压力，达到限制机车制动缸压强的目的。b常用限压阀为柱塞式结构，限压值可通过螺钉调整。c 列车管定压为500kPa时，常用限压调到340360kPa；列车管定压为600kPa时，常用限压调为420450kPa。(3)紧急限急限压阀a 紧急限压阀为柱塞式活塞、止阀结构。b 列车管定压无论是500kPa还是600kPa，紧急限压都调到420450kPa；紧急制动后缓解，提供一条作用风缸排风的通路。紧急制动时，止阀阀口是柱塞活塞顶杆顶开的，而且止阀上下都有压力空气进入；而紧急制动后缓解，阀口是由作用风缸的压力空气吹开的。(4)工作工作风缸充气止回缸充气止回阀 充气缓解时，列车管的压力空气经止回阀向工作风缸充气，制动减压时防止工作风缸向列车管逆流。避免不制动或制动力不成比例的现象。主主阀部常用制部常用制动位位主主阀部部缓解充气位解充气位主主阀部部紧急位急位2、副、副阀部部 副阀部由副阀、充气阀、保持阀、局减止回阀、一次缓解逆流止回阀等组成。副阀是一个二压力机构阀，膜板活塞左侧为列车管压力，右侧为降压风缸的压力。降压风缸控制副阀的制动保压和缓解。副阀主要有四个功能：控制降压风缸的充气和排气。初制动时起局部减压作用。与转换盖板配合使制动机起一次缓解或阶段缓解作用。副阀在缓解位时，可使降压风缸和工作风缸的过充压力逆流到列车管。副副阀部常用制部常用制动位位副副阀部部缓解充气位解充气位3、紧急部急部 紧急制动时列车管的压力空气可通过紧急部排往大气，使列车管迅速减压。紧急部膜板活塞上侧是列车管压力，下侧是紧急风缸压力，二者的压力差控制膜板活塞的动作。紧急部有三个缩孔风堵：阀上体的称为充气限制堵，阀下体两个中上方的叫第一缩孔堵（1.2mm），下面的叫第二缩孔堵(0.9mm)。紧急部作用有充气缓解位、常用制动位和紧急制动位三个作用位置。常用制常用制动位位a 常用减压，膜板活塞上移，因膜板活塞上下侧压力差小，柱塞阀杆顶端接触放风阀而停止。b 紧急风缸的压力空气第一缩孔堵大气，还有一部分通过充气限孔堵逆流至列车管。c 膜板活塞上下压力差不会扩大，放风阀处于安定状态。紧急制急制动位位a 列车管急剧减压，膜板活塞上移，柱塞阀杆顶端顶开放风阀，列车管迅速排风。b 紧急风缸的压力空气第一、二缩孔堵大气，还有一部分通过充气限孔堵逆流至列车管。c 紧急风缸压强由500kPa降到放风阀关闭的时间约为9.2s，即施行紧急制动以后至少要经9.2s才能充气缓解。五、作用五、作用阀 作用阀是自动控制阀和单独控制阀的执行机构，用来控制机车（轨道车或接触网作业车）制动缸的充、排气，使机车（轨道车或接触网作业车）得到制动或缓解作用。分解分解图作用作用阀常用制常用制动位位 作用风缸管或单独作用管充入一定的压力空气，作用阀膜板活塞下侧增压，膜板活塞连通阀杆上移，阀杆上顶，使供气阀离开阀座：总风缸的压力空气供气阀口机车制动缸，机车制动。作用作用阀充充风缓解位解位 分配阀的作用风缸管或单独作用管通大气，作用阀膜板活塞下侧通大气，制动缸压力和缓解弹簧力使作用阀膜板活塞移至下极端：制动缸的压力空气阀杆中心孔大气，机车缓解。第一变向阀：保证两端小闸不能同时对作用阀产生动作。第二变向阀：保证大闸与小闸不能同时对作用阀产生动作。六、六、变向向阀
