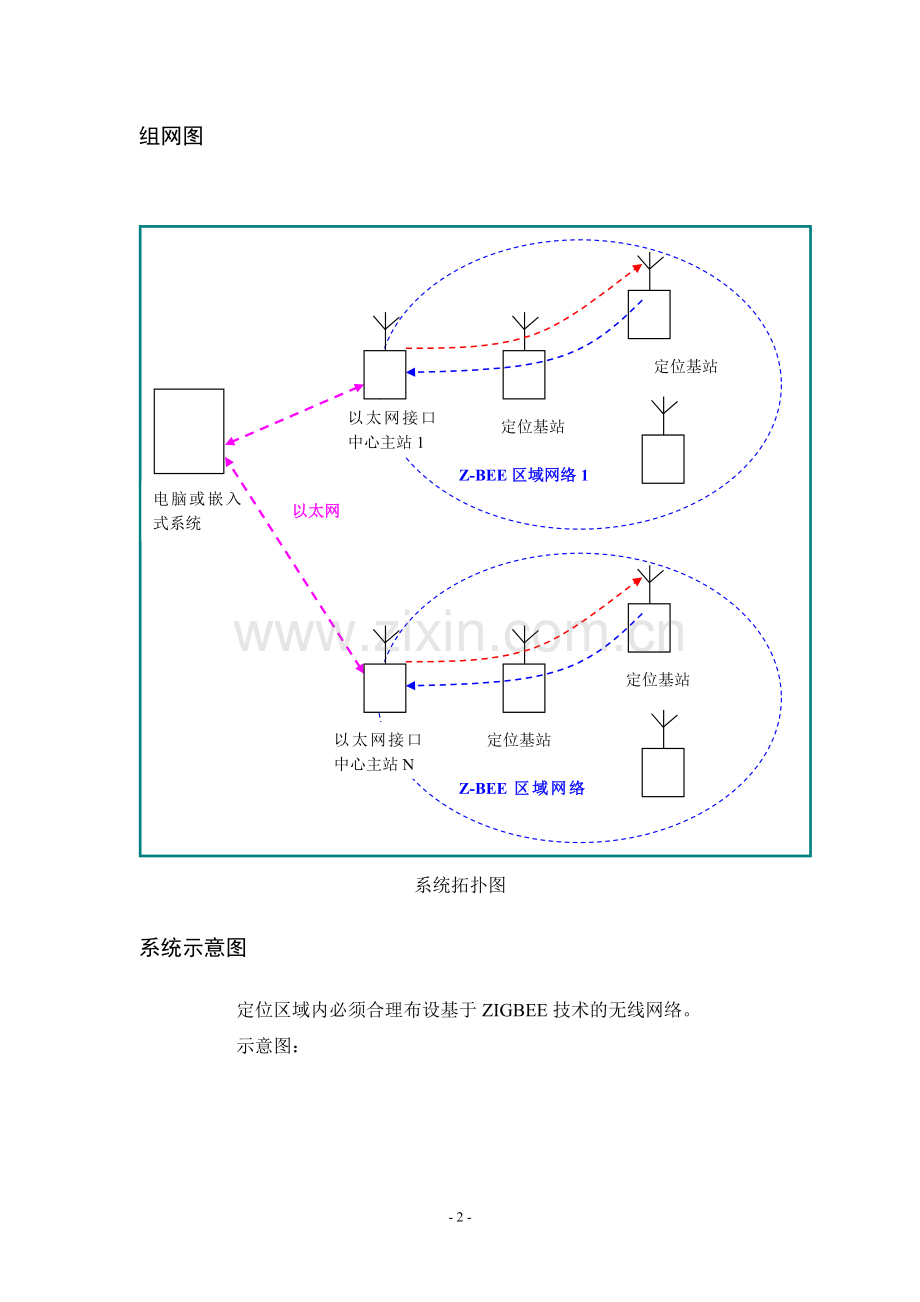

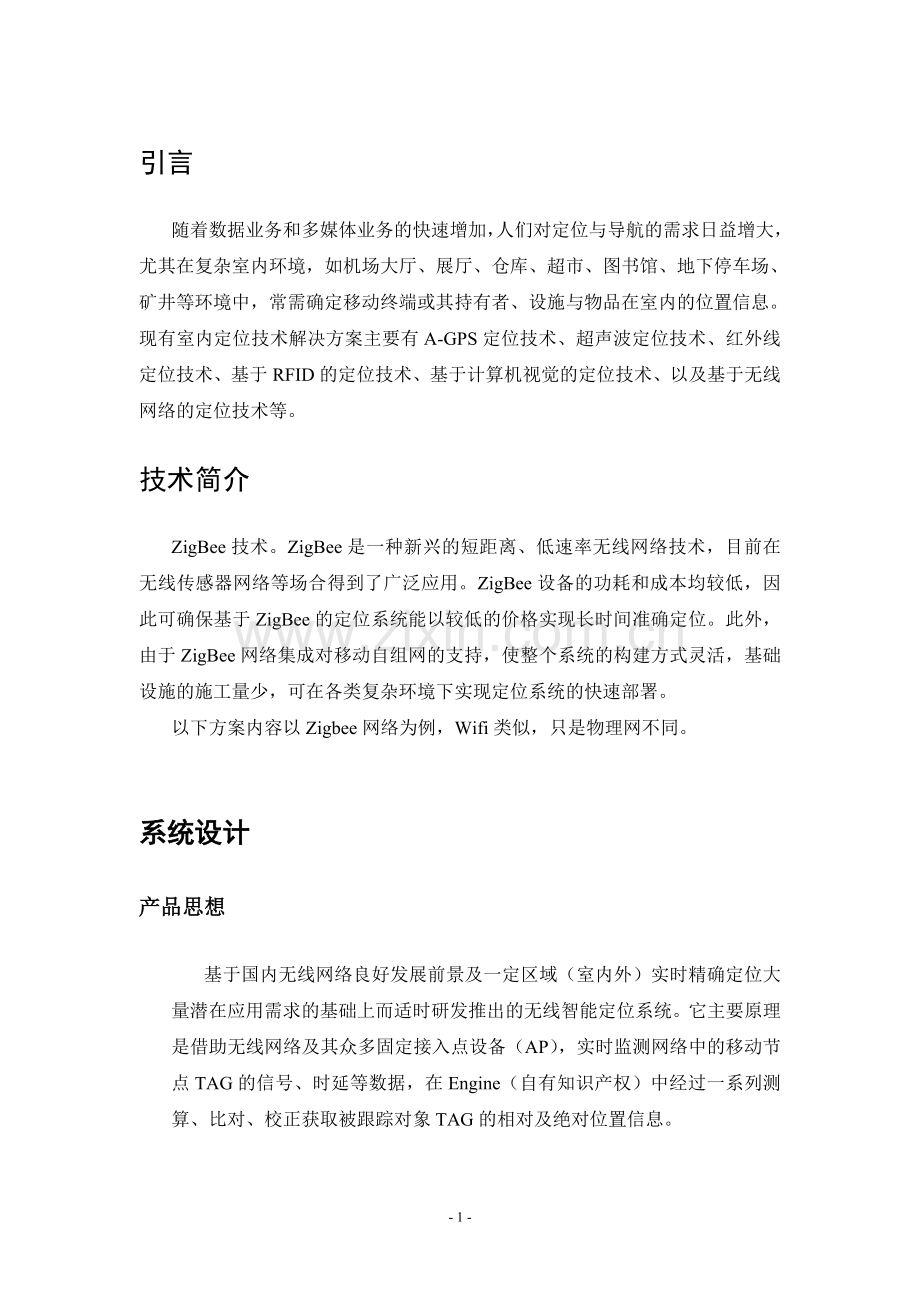

引言随着数据业务和多媒体业务的快速增加，人们对定位与导航的需求日益增大，尤其在复杂室内环境，如机场大厅、展厅、仓库、超市、图书馆、地下停车场、矿井等环境中，常需确定移动终端或其持有者、设施与物品在室内的位置信息。现有室内定位技术解决方案主要有A-GPS定位技术、超声波定位技术、红外线定位技术、基于RFID的定位技术、基于计算机视觉的定位技术、以及基于无线网络的定位技术等。技术简介 ZigBee技术。ZigBee是一种新兴的短距离、低速率无线网络技术，目前在无线传感器网络等场合得到了广泛应用。ZigBee设备的功耗和成本均较低，因此可确保基于ZigBee的定位系统能以较低的价格实现长时间准确定位。此外，由于ZigBee网络集成对移动自组网的支持，使整个系统的构建方式灵活，基础设施的施工量少，可在各类复杂环境下实现定位系统的快速部署。以下方案内容以Zigbee网络为例，Wifi类似，只是物理网不同。系统设计产品思想基于国内无线网络良好发展前景及一定区域（室内外）实时精确定位大量潜在应用需求的基础上而适时研发推出的无线智能定位系统。它主要原理是借助无线网络及其众多固定接入点设备（AP），实时监测网络中的移动节点TAG的信号、时延等数据，在Engine（自有知识产权）中经过一系列测算、比对、校正获取被跟踪对象TAG的相对及绝对位置信息。组网图电脑或嵌入式系统定位基站定位基站 Z-BEE区域网络1 以太网以太网接口中心主站1 定位基站 Z-BEE区域网络N 定位基站以太网接口中心主站N 系统拓扑图系统示意图定位区域内必须合理布设基于ZIGBEE技术的无线网络。示意图：定位引擎，测算移动终端节点的具体位置信息无线终端 Engine Application 根据位置信息结合2维、3维GIS开展具体应用服务 TAG 无线网络无线网络是由AP（信号接收器）组成的一个无线无缝连接的传输通信网。定位引擎与基于GIS的WEB管理系统物理上可以共用一台服务器。系统功能及优势系统主要功能登陆管理登陆用户、密码设定修改等系统配置管理系统的各种参数等修改管理权限管理不同用户登陆权限的配置管理网络管理无线网络的管理、监测主动告警（用户手工触发）业务主要功能用户位置查询可及时从图上获取某用户的当前位置用户紧急求助用户一按佩戴标签的求助按钮，监控室在第一时间就能获悉越界、滞留告警用户进入非授权区域系统或滞留某区域超时自动告警离床报警采用压力传感器，感知用户是否在床用户求助报警方式警灯声光报警无线AP及监控室可以各配置小警灯，重要情况下可以实行现场和监控室同时报警其它优势： 1) 在无线网络覆盖范围内室内外实现实时定位，可与RFID等技术集成（如集成门禁卡），在实际集成项目中形成更为广泛的相互补充。 2）界面友好，可定位展示立体空间位置，如被跟踪对象所处的楼层，对于室内定位，可清晰判断被跟踪对象处于哪个楼层哪个房间或走廊或电梯间等。 3）低功耗，充电一次正常可以使用3个月。 4）交互通信，标签上有自定义按钮供紧急求助报警等用途。 5）可提供灵活多样的外部软件接口，如与视频监控进行实时联动。实施方案用户公寓实现房间定位，基本上每个房间布置一个AP（节点），室外空旷区域定位每隔30米一个AP。每个用户身上佩戴一个定位标签，标签样式可以定制。每个床位下面安装传感器及无线传输身份识别标签。单层AP布置施工图（其它楼层一样施工），假设每个房间住6位客人。黄色点表示无线的AP，只需供市电220v，红色点表示AP后带以太网口，一层楼平均4个有线AP，即5-6个AP组成一个子网从其就近红色点有线AP直接将数据通过区域网传输到远程机房数据中心。更多技术支持和资料索取请联系：上海皕科电子有限公司 TEL：139 1746 7447 Mail：wellr@ QQ：1004992316 - 5 -
