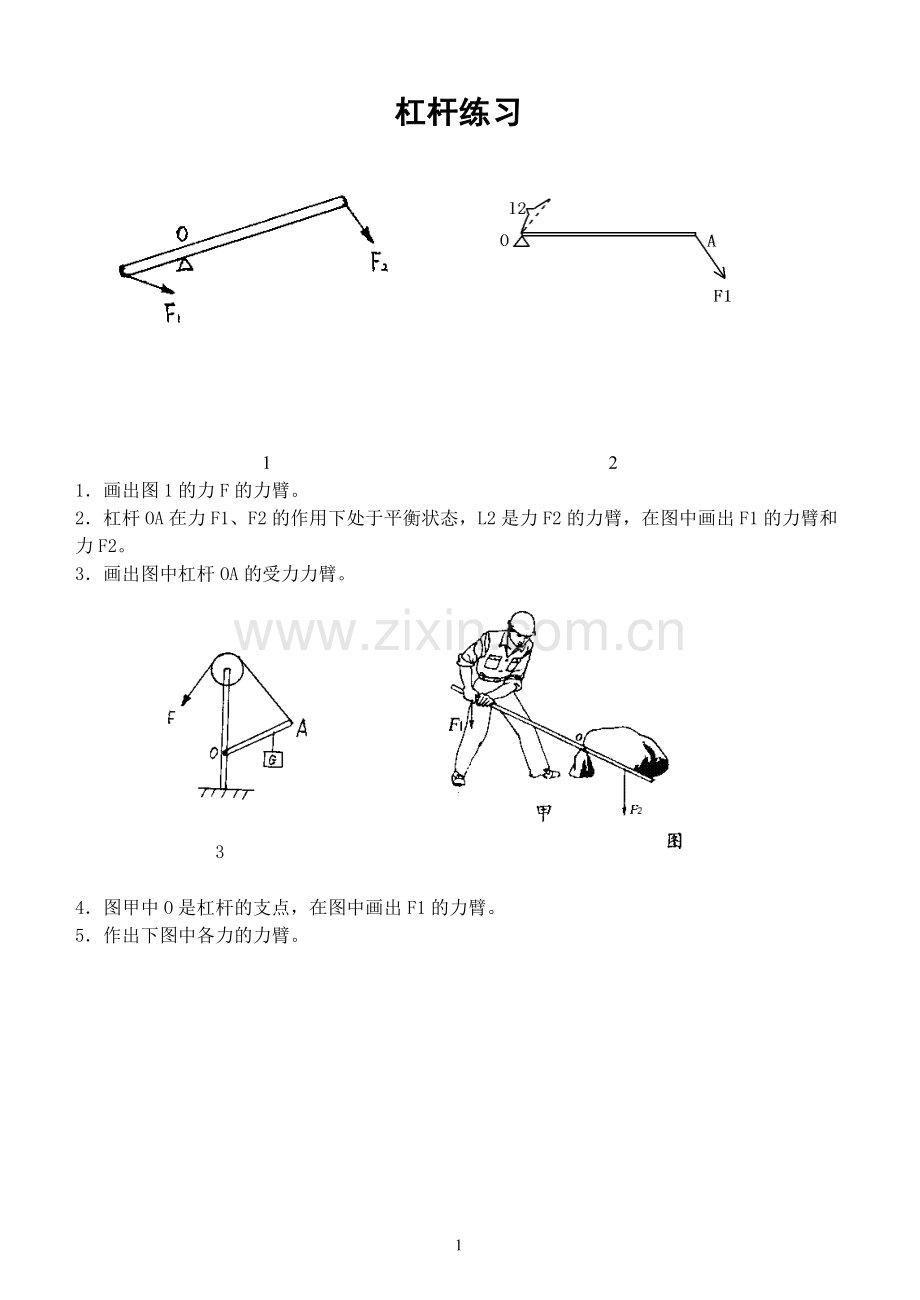

杠杆练习

1 2
1．画出图1的力F的力臂。
2．杠杆OA在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。
3．画出图中杠杆OA的受力力臂。

3

4．图甲中O是杠杆的支点，在图中画出F1的力臂。

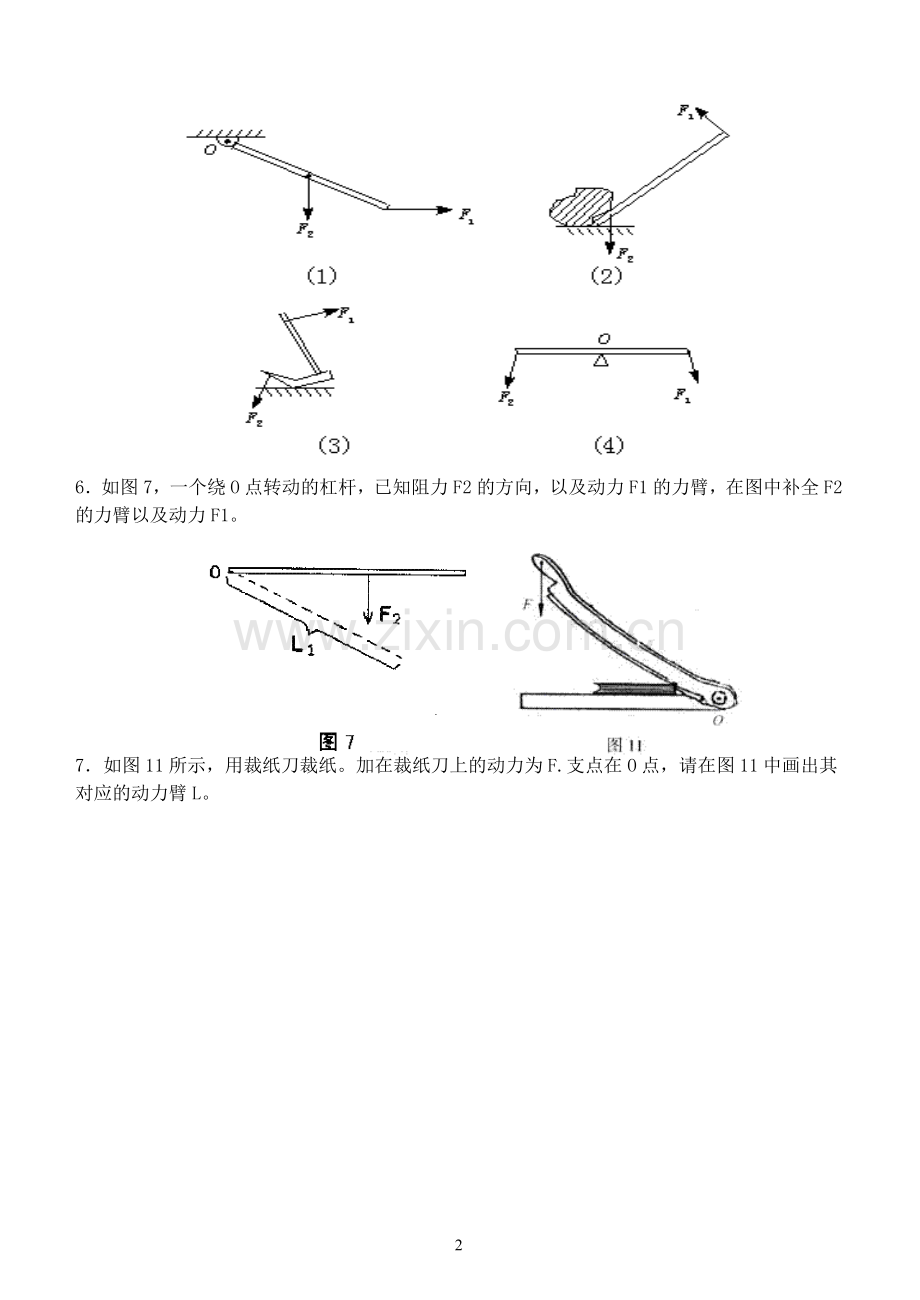

5．作出下图中各力的力臂。

6．如图7，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

7．如图11所示，用裁纸刀裁纸。加在裁纸刀上的动力为F.支点在O点，请在图11中画出其对应的动力臂L。
