桥梁支座相关知识点.doc

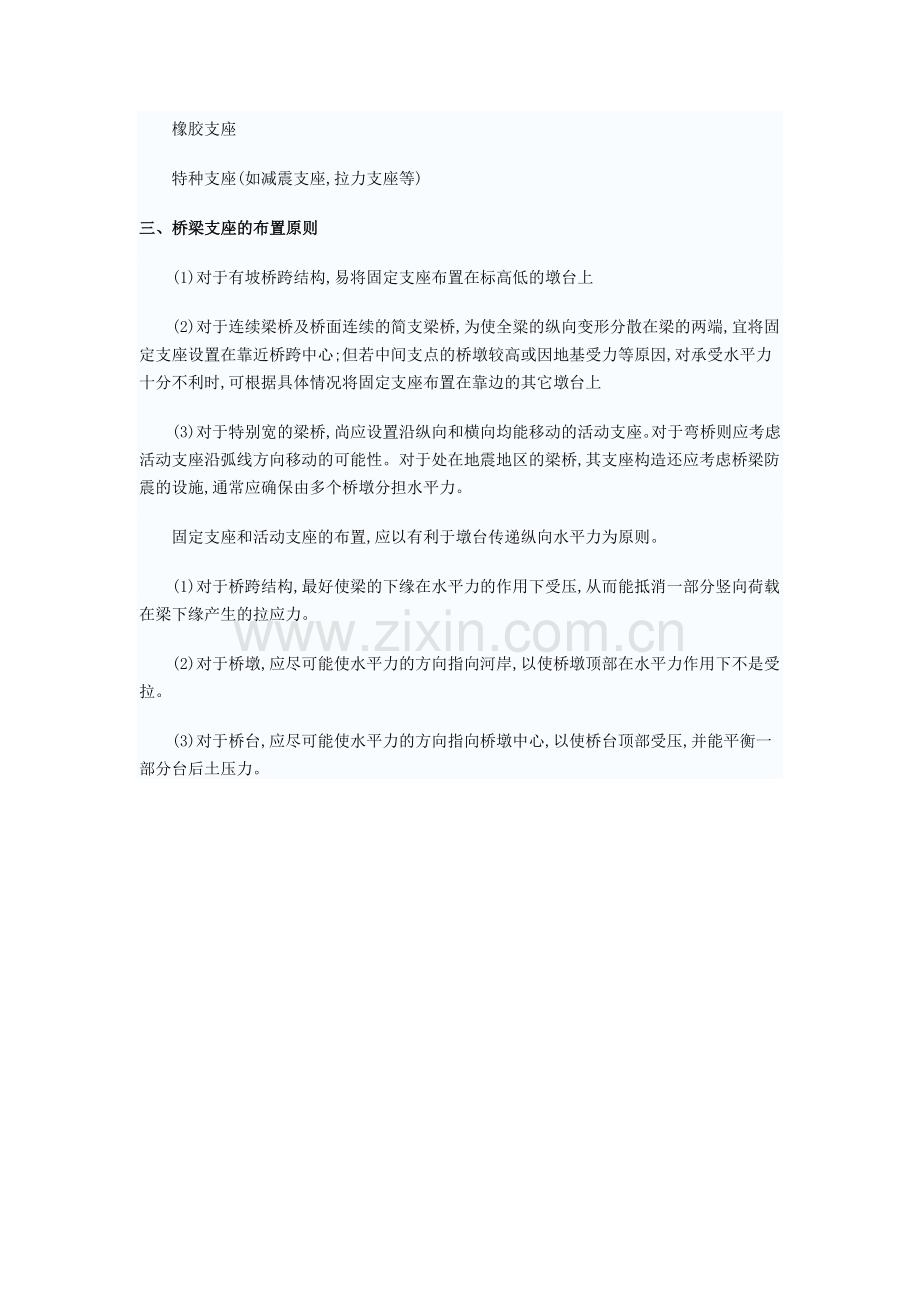

第一节 桥梁支座的作用 桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。 桥梁支座必须满足以下功能要求。首先桥梁支座必须具有足够的承蓑能力，以保证安全可靠地传递支座反力。其次支座对桥梁变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。一、桥梁支座的作用和要求支座设置在桥梁的上部结构与墩台之间,它的作用是:(1)传递上部结构的支承反力,包括恒载和活载引起的竖向力和水平力;(2)保证结构在活载,温度变化,混凝土收缩和徐变等因素作用下能自由变形,以使上、下部结构的实际受力情况符合结构的静力图式。二、桥梁支座的分类1、按其变位的可能性固定支座活动支座固定支座传递竖向力和水平力,允许上部结构在支座处能自由转动但不能水平移动；活动支座则只传递竖向力,允许上部结构在支座处既能自由转动又能水平移动。活动支座又可分为多向活动支座(纵向,横向均可自由移动)和单向活动支座(仅一个方向可自由移动)。、2.按材料分简易支座钢支座钢筋混凝土支座橡胶支座特种支座(如减震支座,拉力支座等)三、桥梁支座的布置原则(1)对于有坡桥跨结构,易将固定支座布置在标高低的墩台上(2)对于连续梁桥及桥面连续的简支梁桥,为使全粱的纵向变形分散在梁的两端,宜将固定支座设置在靠近桥跨中心;但若中间支点的桥墩较高或因地基受力等原因,对承受水平力十分不利时,可根据具体情况将固定支座布置在靠边的其它墩台上(3)对于特别宽的梁桥,尚应设置沿纵向和横向均能移动的活动支座。对于弯桥则应考虑活动支座沿弧线方向移动的可能性。对于处在地震地区的梁桥,其支座构造还应考虑桥梁防震的设施,通常应确保由多个桥墩分担水平力。固定支座和活动支座的布置,应以有利于墩台传递纵向水平力为原则。(1)对于桥跨结构,最好使梁的下缘在水平力的作用下受压,从而能抵消一部分竖向荷载在梁下缘产生的拉应力。(2)对于桥墩,应尽可能使水平力的方向指向河岸,以使桥墩顶部在水平力作用下不是受拉。(3)对于桥台,应尽可能使水平力的方向指向桥墩中心,以使桥台顶部受压,并能平衡一部分台后土压力。
