数字逻辑与电路实验

学号：123012008xxx 姓名：xxx Email：xxxxx@xxxxxxxx 日期：2010年 月 日

仿真实验一 Multisim2001的安装与使用
一、实验目的
（1）掌握Multisim2001软件的正确安装方法
（2）掌握Multisim2001软件的使用方法
（3）应用Multisim2001验证门电路的逻辑关系
二、实验所用仪器设备（本实验使用Multisim2001中的虚拟仪器）
1．万用表
2．直流稳压电源
3．数字电路实验板
4. 双踪示波器
三、实验内容
1. 根据安装步骤正确安装Multisim2001软件；
2. 练习正确使用Multisim2001软件；
（1）熟悉各种菜单的含义；
（2）掌握元器件库的调用和元器件参数的设置；
（3）掌握测量仪器库的调用和使用方法；
（4）掌握电路图的绘制方法；
（5）了解各种仿真功能的作用。
3.应用Multisim2001对P43习题 1-14（4）进行化简，并画出逻辑电路图。
4. 完成图1（a）（b）晶体管开关电路的搭建，验证其开关特性。

（a） （b）

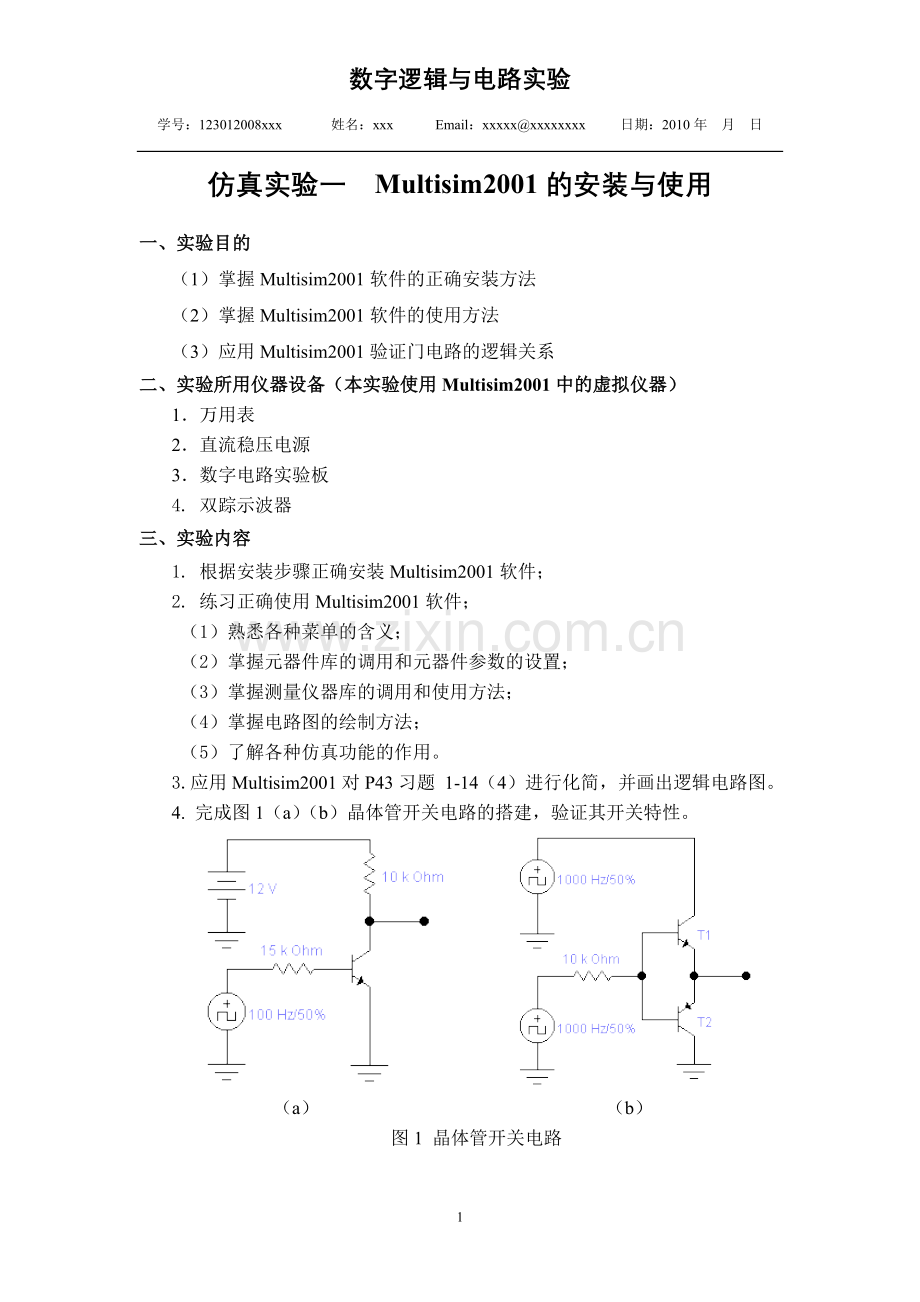

图1 晶体管开关电路

四、实验步骤
例：对P43习题 1-13（4）题的逻辑表达式进行化简并画出逻辑电路图。
（1）在Multisim2001工作界面上调出逻辑转换仪图标如图1所示。双击该图标可获得如图2所示操作界面。

图1 逻辑转换仪图标

图2 逻辑转换仪操作界面
（2）在函数输入栏中输入逻辑表达式如图3所示。

图3
（3）点击“逻辑表达式→真值表”按钮获得该函数真值表如图4所示。

图4
（4）点击“真值表→逻辑表达式”按钮获得该函数的标准表达式：
A'BC'D'+A'BC'D+A'BCD'+A'BCD+ABC'D'+ABC'D+ABCD'+ABCD
如图5所示。

图5
（5）点击“真值表→最简逻辑表达式”按钮获该函数最简与或表达式：B

图6
（6）点击“逻辑表达式→逻辑电路图”按钮获该函数的逻辑电路图。
1. 参照上述例题对P43习题 1-14（4）题的逻辑表达式进行化简并画出逻辑电路图。

2. 完成图1（a）（b）晶体管开关电路的搭建，验证其开关特性。
（1）在Multisim2001仿真界面上分别画出如图1（a）（b）所示电路图

（2）设置图1（a）的矩形波信号发生器输出频率为1000Hz，图1（b）的两个矩形波信号发生器的输出频率分别为100Hz和1000Hz。

（3）分别使用示波器观察图1（a）（b）的输入、输出波形。

（4）观察、比较图1（a）（b）的输入、输出波形，谈谈你从这些波形中得到哪些启发。

六、总结（包括设计的总结、体会和还需改进的内容）

附件1： Multisim的安装步骤
一、 首次安装
光盘放入光驱 → 启动安装程序 → Next → Yes → 选择“yes,I want to restart my computer now” → Finish →重新启动计算机。
二、 第二次安装
（1） 重新启动后，执行Windows“开始” → “程序” → Startup → Continue Setup命令，安装程序重新启动 →Next或Yes。
（2）在User Information对话框中（Name）输入用户姓名，（copany）输入公司名称，（serial）栏中输入软件序列号PP-0411-48015-7464-32084 → Next → 确定；如果仅用于模拟电路和数字电路的一般试验，后续两个功能码可以不要输入，在Enter Information对话框出现时点击NO进入安装路径选择即可。
（3）如果需要完全安装，在Enter Information对话框出现时输入功能码FC-4242-10140-4408-18063 → Next → FC-6424-04180-0044-13881 → 安装路径 → 选择Typical(典型) → Next → Next → yes → 确定 → Finish。
三、 Release code(交付码)的获得
（1）打开光盘文件中序列号及破解文件夹中的算号器。
（2） 执行Windows“开始”中“程序”下的Multisim 2001 项，将出现multisim的启动画面，将Serial Number中序列号PP-0411-48015-7464-32084和Signature栏中的特征号（由本软件和安装电脑自行立产生），复制到算号器的相应的栏目中进修运算，将所得Release code(交付码)输入到启动画面的Release code对话框 → 点击Accept（同意），至此Multisim2001的安装全部完成。
