PROE经典100问
1、关于config配置：  １、如何在Shade模式下显示Curve线？    答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE
就可以了。
２、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？   答：在drawing>>advanced>>draw setup>>modify val 中设置，在 Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体， 2000i 支持True Type字体。
３、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?  答：这种情况是比较常见的。那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。详细配置可以见我的网站

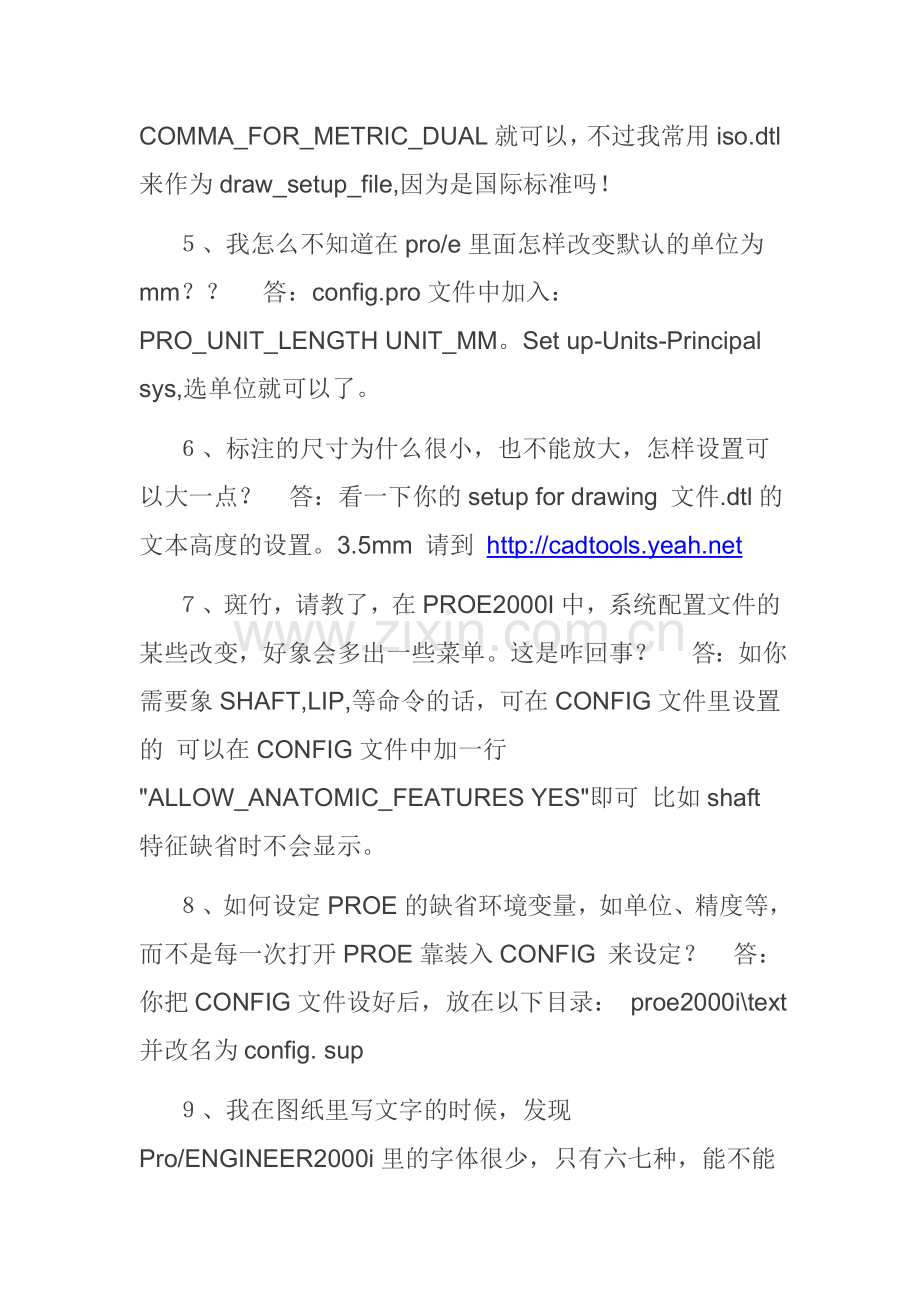

４、请教版主：如何将尺寸中的"，"改成"."？    答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的 prodetail.dtl中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！
５、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？    答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。Set up-Units-Principal sys,选单位就可以了。
６、标注的尺寸为什么很小，也不能放大，怎样设置可以大一点？   答：看一下你的setup for drawing 文件.dtl的文本高度的设置。3.5mm 请到
７、斑竹，请教了，在PROE2000I中，系统配置文件的某些改变，好象会多出一些菜单。这是咋回事？    答：如你需要象SHAFT,LIP,等命令的话，可在CONFIG文件里设置的 可以在CONFIG文件中加一行"ALLOW_ANATOMIC_FEATURES YES"即可 比如shaft特征缺省时不会显示。
８、如何设定PROE的缺省环境变量，如单位、精度等，而不是每一次打开PROE靠装入CONFIG 来设定？   答：你把CONFIG文件设好后，放在以下目录： proe2000i\text 并改名为config. sup
９、我在图纸里写文字的时候，发现Pro/ENGINEER2000i里的字体很少，只有六七种，能不能装些别的字体用？另外，我在标注尺寸时发现小数点占的位置特别宽，不太美观，请问有没有改进的办法？答：2000i支持TRUE TYPE字体，你可以自定义一些。
１０、怎么定义Truetype字体？    答：在二维图模式下有DTL文件来控制你的配置，编辑它，把AUX_FONT 后面定义上你要用的TRUETYPE字体，如用黑体就输入：simhei （前提是已经拷到了TEXT下），然后就可以在FONT下找到了。    评述：config文件是PRO/E的配置文件，您可以通过设置它来满足您的各种要求，从系统的精度、菜单的显示、各种文件的路径、公差的显示等等。它的项目繁多，需要了解的话可以去我的网站看看关于config文件的配置详解。
１１、请斑竹谈谈Pro/E 从草图设计到造型到加工的整个过程 ？    答: 这首先应该说一下Pro/E，它本身是一个三维设计软件，并不能完成草图设计，它所擅长的是实体造型和虚拟装配、结构设计和加工功能。如果您需要从草图开始设计（工业造型设计），就需要用到3D PAINT和PRO/DESIGNER了，3D PAINT是专业的概念图设计工具，是搞工业美术的设计人员使用的；而PRO/DESIGNER是专业工业设计工具，擅长自由曲面的造型，并且可以做出A级曲面。通常是在 PRO/DESIGNER里做完曲面后输出到Pro/E里进行结构设计和模具设计，然后进行虚拟加工。在Pro/E里，由于它的全相关性和良好的无缝转换能力，可以节省很多修改的时间。只要在实体里有改动，其它包括二维图、模具、加工、装配等里的数据全部自动更新。    如果您需要从二维图转换成三维图，Pro/E是比较合适的，只要成功生成三维实体，其它的相关部分如模具设计、虚拟加工只需要几天就可以了。 欢迎再来做客，多提问题，大家共同提高！
１２、铸具行业应用什么样的软件比较适当？    答：您说的是压铸模具吗？我们用Pro/E设计过汽缸体、汽缸头等件。对于Pro/E来说，这种结构设计是最拿手的。只要您有压铸模具的专业知识，Pro/E是十分合适的。经过相应的模具设计和虚拟加工，可以大大减少您加工上的失误而造成的损失。
１３、从一个part到模拟milling 加工要经过那些步骤和注意事项？ 能详细谈谈吗？    答：这个话题太大了，斑竹恐怕说不完。简单谈一下吧。从PART完成后主要有以下几步： 首先，要把PART拔模，这个过程很烦琐但是很重要，要不然加工后出不来模。 然后就是在PRO/MOLDESIGN中做模具了，当然是先确定分模面和滑块等结构，然后分模，只要你能成功分模，一般就没有问题了。 最后就是编程了，这个工作要针对不同的加工中心设定不同的刀速和吃刀量，夹具等，然后就可以模拟加工了。如果没问题的话就可以拿到真正的加工中心上去生产了。
１４、请问在Pro/E里除COPY中可对实体进行位置变换外， 还有否其它操作？    答：that\'s simple,the cmd is feature-->copy---->move---->pick feature--->rotate--->pick axis--->direct&angle    一个长方体沿对角线旋转360度很简单，只要在创建时用旋转，然后在草绘中画出需要旋转的图形和中心线就可以了。不知道这样回答您是否满意。最好能把您要做的特征告诉我，这样我可以帮您选择一种比较好的方法实现。
１５、多 话 竹。上午说的例太特殊。若想知道一长?体绕任意一轴线连续旋转 360度的结果怎么办？   答：olympia,您好.关于您的意思我的理解如下:您是想将实体随便沿某一轴线进行旋转等操作看一下效果.如果是那样的话可能在Pro/E中较难实现.如果您不介意把它作为一个特征的话,可以用旋转做一个新的特征。
１６、我把某个产品通过三坐标测量机测量后，输出一个IGS文件。 Pro/E可以很顺利 的读出模型。请问我如何从这个模型中提取尺寸，生成三视图？    答：小杰：您好!"从这个模型中提取尺寸，生成三视图！！"是一个零件的逆向设计过程，不是可以简单说清的，大体需要如下步骤： 1。将IGS文件的点数据连成CURVE线。 2。用线再生成面。 3。剪裁曲面，修整。 4。生成实体。这时需要的话就可以出图纸了。 这是一个基本过程，如果您的零件比较简单，没有复杂曲面，还可以用Pro/E解决。如果是复杂曲面，就需要用到CDRS等曲面专用软件了。
１７、我在作Assemble或sheetmetal时，调用存的一个part模型，不存盘退出，在打开原part模型时，已经没有了原part模型，我实在调用零件作装配时，装配后，因为是学习不想存盘，又不想退出 file -> delete -> all versions 选所有的，确定后，再打开零件时，零件已经不存在。请问这正常吗？ 另外请教斑竹：零件作渲染时，背景如door,windows,floor可不可以换成我想要的背景如蓝天白云等等？    答：file -> delete -> all versions 选所有的，确定后，再打开零件时，零件已经不存在。请问这很正确。因为你选的是delete。如果你不想保存，应该用 ERASE，然后选择全部零件就可以了。 delete是在硬盘中删除零件，而ERASE是在内存中删除。这是它们的最大区别。一般情况下不用DELETE而用ERASE。    关于渲染，可以用机器内的TIFF或JPG等图片。选VIEW-PHOTO RENDER-ROOM EDITOR（第4个按钮）-LOAD TEXTURE，就可以选图片了。
１８、请教一下，在PROE中可以提取出曲面的UV线吗？    答：可以解释一下"曲面的UV线"是什么意思吗？    我们知道，曲线是由一系列点组成的，点的坐标若用参数表示可表示为x=x(u), y=y(u)，z=z(u);（0<=u<=1）;曲面是由一系列的曲线组成的，曲面上的点若用参数表示为x=x(u,v),y=(u,v),z=（u，v）,(0<=u<=1,0<=v<=1),所谓u,v线即是u或v为常值，另一参数取值为（0，1）时所形成的点的集合，即曲线。 多谢Shangguo指教。不知lincon2000的意思是否指曲面的边界曲线，如果是那样的话可以提取， 如果您想输出到其它软件中使用，可以将CURVE线输出到IGS文件中，然后在其他软件中调入。    我的意思是：曲面内部的UV线能否在PROE中提取出。  不能提取UV线。但是只要几条的话可以用手工的方法提取。
１９、让Pro/E每次用我自定义的hatch形状，不用每次都去用retrieve找我以前定义好的文件 另如何让筋不打上hatch?    答：呵呵，您的想法很实用，不过据我所知还没有这个功能，其实定义好一些剖面，每次看的时候点选一下或A或B剖面也是很方便的哦。另外，Pro/E的剖面是只要实体和剖面相交就显示剖面线，不能定义某部分如筋不显示剖面线。希望您常来！你把CONFIG文件设好后，放在以下目录： proe2000i\text 并改名为config.sup
２０、请问怎样使用trail.txt.?    答：用写字板打开trail.txt，将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可。
２１、请问斑竹怎样画椭圆？    答：在20版中会比较麻烦，要用到高级草绘中的conic（圆锥曲线）来画。这个功能在练习中有一个会用到。   1) in drawing    　　pro/detail/sketch/other/ellipse   2) in sketch    　　you cann\'t create a ellipse directly, but you can sketch four conic(its orth equal 0.41) to form a ellipse.    3) in part    　　pro/feature/create/datum/curve/from equation(need create a coord sys first
２２、请问如何清除TRAIL文件？ 另外，如何在Pro/E中从Old version的pat文件中恢复以前的Model？    答：这个问题很简单，只要在DOS状态下进入要清理的目录下，键入PURGE即可。这样做不仅可以清除TRAIL文件，同时也清除了除最新版本外的所有其它文件。如你做的零件为A，存了10次，那么就有10个同名文件分别为A1。。。A10，PURGE后只留下A10也就是最新版本了。如果您想要以前的零件比如做到第5次保存时的零件的话最好当时就换名存盘。
２２、斑竹：请教一个问题，在逆向工程方面，UG与CDRS相比，哪个更占优势？   答：UG在FREE FORM FEATURE中有由点云直接生成曲面的功能，另外，UG16中另有专门进行逆向工程的模块。我认为搞逆向工程比较好的还是SURFACER，在IDEAS7中就带有SURFACER9,IDEAS8中带SURFACER10。说实话，UG我不熟。不能给您一个对比。不过就UG的定向来看，应该是和Pro/E同功能的软件，可能不适合做逆向。而 CDRS是专业做曲面的，虽然它不是主推逆向工程，但是我用的感觉是用CDRS做逆向可以比Pro/E快至少3倍。
２３、自己做的JPG图无法在Pro/E下使用，使用时要不自动推出，要不提示文件不在贴图文件搜索 目录里，但同目录下有的JPG文件可用，这是为什么？    答：我做过自己的JPG，是没有问题的，不过Pro/E有时候很怪。我想你可以试试减少IPG文件的大小可不可以，如果实在不行就干脆把文件拷到它可以接受的目录下。
２４、In drawing mode, when I try not to display tangent edge line in standard 2-D view, they dispeared in whole drawing, So Can you tell me how to erase tangent edge line in 2-D view drawing but the tangent edge line display in 3-D view ?    答：THE COMMAND IS VIEW/DISP MODE/VIEW DISP THEN SELECT THE VIEW。 First Select View-Disp Mode-View Disp, then select the view,choose No Disp Tan.
２５、在Pro/E 里如何实现五面过渡,如五棱锥体? 四面过渡可用"PATCH"实现 ,五面过渡如何做?    答：作者: liaslee ：我是用SWEPT BLEND 这个命令来实现的.适用于N条棱的尖点过渡。用SWEPT BLEND时,定义最后一个截面为一个点时,就会让你定义其属性是 SHARP OR SMOOTH, 选SMOOTH就会形成光滑点.
２６、渔先生----能否将在sketcher中画的图调入part或model中做sketch用?    答：可以，用SEC TOOLS-》PLACE SECTION可调入。    作者: ffans ：再问一下:能将dwg直接调入吗？  我试过很多次，都不行。而且从原理上也不可以。如果大家都把AUTOCAD的二维图导入Pro/E就可以生成三维实体，还叫什么参数化。
２７、斑竹您好： 做blend需要多剖面，我只能做一个剖面，求教斑竹多剖面是怎样做出来的。 一个proe初学者，请帮一把，多谢！    答：在SEC TOOLS下有一TOGGLE选项，画完一个面后选择，便可画下一剖面，前一剖面 会变灰色。
２８、请教斑竹，我绘的圆zoom in后象个多面体，如何提高精度？    答：在VIEW-MODEL DISPLAY中设置，其中EDGE/LINE是设置线的显示，SHADE是设置上色后的模型显示质量。不过越高越显示的慢，适可而止。其实显示只是显示，不影响你的零件的。
２９、从有些文章上知道Pro/E采用"Solid"作为建模的基础，而放弃的"线框" ->"表面"->"实体"的程序。 那么，为什么Pro/E仍然有那么多的"Surface"命令呢？是否有些东西还非"Surface"不可以为之？完成"Surface"后是否还要转换成"Solid"？   答：Pro/E的实体功能是很强大的，但是很多东西用实体是很难做的，比如：摩托车的护板，汽车的车门。这就用到了曲面功能。为了使用普通用户的需要，Pro/E做了SURFACE 模块，它可以做不是很复杂的曲面，然后再长实体，做结构。如果你需要做漂亮的A级曲面，就要用CDRS或ICEM了，福特的汽车表面曲面就是用ICEM做的。 其实真正搞工业设计的话，CDRS是主要的软件，然后才用到Pro/E。功能不同，用处也不同。 你说的对,有些东西用实体是做不出的,特别是圆角过度的时候.
３０、请问如何在Pro/E上画齿轮 ？    答：首先齿轮的曲线做出来，然后用扫描，选择曲线做轨迹，作成一个齿。最后用阵列将一周齿全部作出来。    作者: myron ：感 话 竹！不过鄙人仍有?述疑问： 1.请问"扫描"命令在哪里? 2.我做的"齿"没有角度值,如何添加?另外,我用梯形齿时,角度值定义在齿中间(用中心线) 但是,每次"pattern"都不成功,请问是什么原因?是否跟齿数的不等分圆周有关?    　　1.扫描就是"SWEEP"命令。 2。你可以试着用PATTERN命令将准备阵列的齿的中心点先在圆周上阵列一遍。然后做原始齿时将尺寸与用PATTERN命令做的中心点发生关系，最后用参考阵列就可以做出来了。
３１、在part状态下.我想把做的零件分层.view/layers.../new layer/取名后 /add item to selected layers/layer obj/feature/pick part中的feature(比如一个圆柱).确认后.我操作make selected layers blanks/结果那些层中的 feature并没有被blank掉！但如果选的是datum planes 就可以被blank.why?还有 -----active obj栏里只有part.没有别的选项.why?   答：Pro/E只支持对除实体外的其他特征进行层管理，也就是说不能把实体特征放进层里然后屏蔽。
３２、用Pro/E设计一个塑料件，比如说一个手机外壳，我想设计者的对象先总是塑料件本身。当完成之后要投入生成，设计者需要提供的则是模具的图纸或者加工程序。 从产品本身到模具的转化在Pro/E中是怎样实现的呢？具体是否有一个模块负责呢？为适应注、模塑生产的需要，很可能在后期还需将产品进行分割成新的 PART，这在Pro/E中又是如何实现的呢？    答：首先，要把PART拔模，这个过程很烦琐但是很重要，要不然加工后出不来模。然后就是在PRO/MOLDESIGN中做模具了，当然是先确定分模面和滑块等结构，然后分模，只要你能成功分模，一般就没有问题了。 最后就是编程了(Pro/NC)，这个工作要针对不同的加工中心设定不同的刀速和吃刀量，夹具等，然后就可以模拟加工了。如果没问题的话就可以拿到真正的加工中心上去生产了。
３３、请问斑竹，如果我做图是用英制单位，后来才发现不方便，我是否可以对此图进行单位变换，改成公制，但零件尺寸的数值还是保持原设计值？    答：在DRAWING界面下选择ADVANCED-SET UP-DRAW SETUP-MODIFY VAL中将 DRAWING UNITS 改为MM即可。
３４、如何调入一个已有的prt零件到当前的prt中？   答: 调入一个已有的prt零件到当前的prt中?不知道您想做装配还是零件，如果是装配的话很容易，但是在PRT中调PRT不行。
３５、其它软件产生的iges文件输入proe后，产生的零件表面不光滑，但把这个零件从proe中再次用iges输出后，用masterCAM8.0打开，零件表面却非常光滑。请教斑竹这是什么原因？怎样解决？    答：这是因为PRO/E的精度高的原因，不过因为这样可以保证你的加工要求，所以建议你不去修改。  作者: liye：请问，在哪里设置iges输入的精度选项。   　　在PRO/E里可以设定精度，在CONFIG 文件里将TOLERANCE-CLASS 设为你需要的等级FINE、COARSE或VERY COARSE即可，也可以在LINEAR-TOL中设定为0.0{_BLOCK_.main.editor_rich}.00等等。然后再输出IGS就可以了，好象没有可以单独设定IGS输出精度的地方。   作者: liye：谢谢，但我指的是输入精度    　　输入精度也不可以设。因为不可能把低精度的数据经过输入变成高精度的数据，建议用step格式，我试用在UG与Proe之间转换没有问题。
３６、斑竹你好：在下在做电机内的鼠笼时，想用此法，可以吗？    答：在平面的圆周上PATTERN特征时只要注意以下几点，一般没问题： 1。要做一个参考平面（MAKE DATUM） 2。使你做的特征和参考平面标注尺寸。 3。选参考角度尺寸PATTERN即可。 另外可以用PATTERN先在圆周上做一圈点，然后和第一个点标注后，用参考阵列做就可以了。    作者: CAD-Catcher ：请教版主所言"先Patern一圈点"，是如何做法。首先应采用什么方法(Option)建立点？其次您所说的"Reference Patern"是不是指的" Group Patern"，如果不是又是那个命令？    　你可以用长度比例在圆周上做第一个点。然后就可以选这个点的比例值作为增量尺寸进行阵列了。只有已经做了一个阵列才能出现"Reference Pattern"选项，选了它就可以直接在原来作好的阵列上自动做好阵列了。
３７、如果一个产品从外观造型开始---------到结构设计.我的程序是这样的:a.先用autocad排列大致的元器件装配空间位置.b.再用photoshp or coreldraw 绘制平面效果图.-----c.确定后再在autocad中调整尺寸及零件分割------d.到pro-e中进行三维造型验证装配及外观.------ 你们是怎么做的呢?能否一开始就从pro-e中进行设计呢-----如果可以-----其具体操作的一般流程又是怎么样的呢?请高手指点  答：您的方法如果用来做机械设计还勉强可以应付，如果用来做家电等就不行了。我的方法如下： 1 外观造型用CDRS做，这里面有两种类型：正向设计和逆向设计。用CDRS来做可以很方便的和PRO/E交流数据、修改数据。不过CDRS主要设计的还是曲面，如果您的产品是某种机械就不是很合适了。 2 结构设计和装配用PRO/E做。其实做结构也是PRO/E的强项。 3 工程分析用PRO/MECHANICA做。可以进行静力学和动态分析，疲劳分析等，可以最大限度的优化您的设计，保证您的产品没有设计上的问题 4 如果需要模具的话还可以用PRO/E进行模具设计和数控编程。 另外 PRO/E的TOP-DOWN设计比较适宜做机械结构的设计，您可以用它来进行从上到下的设计。
３８、请问在PROE中如何检测塑料件的镜面效果。比如一个透明件的凹凸效果，不要出现哈哈镜的效果？  答：可用纹理文件，再用PHOTORENDER来RENDER就可（凹凸有BUMP的选项的）。你也可以用曲面检查工具去看一下曲面的高斯曲率等，会辅助您做好曲面。
３９、请教版主，pro/e2ki2有一个graphiac library CD，安装好后是一些tx3文件，没有启动程序，不知在pro/e2ki2中如何调用呢？    答：graphiac library 是配合PHOTO RENDER使用的，只要您打开PHOTO RENDER，就可以调用graphiac library 的图片作为背景渲染您的作品了。
４０、我能在Pro/E中实现三维动画吗    答：PROE作动画，小菜一碟，例如：将一个爆炸好的装配在三维状态下组合，并局部放大等等。 只是PROE的模块太多，一般人不了解吧了？有几个说的出PTC公司的所有产品，我只见过一本演示样本。   作者: mau ：我是要用动画模拟一组 下治细说脑 动，你说Pro/E能办吗？ 如果不行的话，我该输出到什么软件里做比较好呢？    　　我不是很熟，但是用PRO/MECHANICA模块进行运动模拟后应该可以输出动画。另外PROE2000i中有专门的动画模块Pro/ANIMATE、Design_Animation，你可以试试看。在PRO/MECHANICA2000i中可以直接将模拟运动做成MPG文件。另外PRO/E中也可以，只是我没有用过。
４１、请教一下，进行家电设计的步骤是什么？   答：家电设计用如下方法是我认为比较好的： 1 外观造型用CDRS做，这里面有两种类型：正向设计和逆向设计。用CDRS来做可以很方便的和PRO/E交流数据、修改数据。不过CDRS主要设计的还是曲面，可以做出A级曲面来。 2 结构设计和装配用 PRO/E做。其实做结构也是PRO/E的强项。 3 如果需要模具的话还可以用PRO/E进行模具设计和数控编程。
４２、请您较详细地将一下，用IGS文件输入后，如何才能将曲面封闭成一个实体？请讲以下步骤。谢谢！    答：如果你的曲面是不封闭曲面，则只能长成不封闭的实体。创建-实体-使用面-薄壁，然后指定厚度即可。如果曲面是封闭的，直接用创建-实体-使用面就可以了。    作者: bin! ：IGES输入的文件一般来说都是不封闭的曲面，又不能用曲面里的合并功能将他们变成一个曲面组，（因为他们本来就是一个曲面组），所以请问一下，应该如何操作？    　　为什么您的曲面没有在其它软件中处理好再转到PRO/E中呢？如果确实不封闭可以在PRO/E中用曲面延伸命令进行延伸，不过那样的话可能会影响曲面质量。最好还是处理好曲面后再放到PRO/E中去做，毕竟PRO/E的曲面功能比较弱。
４３、在下对加工一点不懂，想了解一点有关CAM的常识： 从Model转为加工文件时，Pro/E大概的工作过程是什么？ 用户在调入一个Model之后主要做的工作是什么？是不是就是选择刀具什么的，其它还有些什么？   答：从PART完成后主要有以下几步： 首先，要把PART拔模，这个过程很烦琐但是很重要，要不然加工后出不来模。 然后就是在PRO/MOLDESIGN中做模具了，（如果您不是加工模具的话就不用这一步了）当然是先确定分模面和滑块等结构，然后分模，只要你能成功分模，一般就没有问题了。 最后就是编程了，这个工作要针对不同的加工中心设定不同的刀速和吃刀量，夹具等，然后就可以模拟加工了。如果没问题的话就可以拿到真正的加工中心上去生产了。
４４、请教版主，pre/e2ki2安装完后有一个photorender.exe文件，但打不开，不能运行，我想用rnder来调用graphica library,怎么用呢？   答：pro/render是在PRO/E中打开的而不是直接运行可执行文件，在 VIEW-ADVANCED-PHOTORENDER中打开PHOTORENDER。 关于材质库，你要运行BIN目录下的PTCSETUP然后在其中一个页面有材质库的路径，输入你的材质库路径即可。
４５、用modify将尺寸修改后，但画后续部分时，尺寸还是会变，请问如何将需要的尺寸固定下来？    答：如果你不用意图管理器的话，应再生成功后在修改尺寸，这样也不会变了，除非你的尺寸比例不对。勾上草图意向管理器及Delay项 。
４６、请问老师: 在PRE中导入IGES文件后,是不是实体模型?如何变成实体? 听说要进行曲面修补,不知如何进行?   答：IGES可以有很多种输出方式，您可以选择输出的数据是点和线段、线框、曲面等。只有输出时选择相应的方式，才能在输入时保持这种格式。比如您选择输出曲面，在PRO/E中输入后才是曲面。至于需要不需要修补则看您的曲面质量如何，只要足够好，一般不用修补。比如：在CDRS中做曲面后，到PRO/E中可以直接做结构。
４７、I am a new comer of Pro/engineering. But I am a dilligent guy. Thanks for your help. How to create a cube?    答：That\'s easy. 1 Feature-Create-Datum-Plane-Default 2、Feature-Create-Protrusion-extrude solid-done 3 、Select sketch plane,one side-done 4 、make a 20X30 rectangle,after regenerate,press done 5、 select blind,then enter depth(50)6、 press OK
４８、1. Part中Vary Sec Sweep到底的意图是什么？基本的步骤如何？我试了好几次都没有走通？ 2.建立Varying Pattern的大致步骤如何？是否要同时建立 Relation？Relation的基本格式是什么？能否举个例子？ 3.Graph到底是个什么东东？什么时候用到它？基本的思路是什么？    答：1 Part中Vary Sec Sweep是变截面扫描，是让一个截面沿曲线扫描而生成实体的做法。方法是先选骨架线即扫描曲线，然后可以选一些轨迹线，确定后可以开始画截面，然后就可以了。 2 Varying Pattern是可以变化的阵列形式，没有什么特定的步骤，只要在Pattern时选Varying 就可以了。不需要同时建立Relation， Relation的基本格式是PTC自定义的，你只要选择Relation-EDIT就可以看到详细的解释。 3 GRAPH是控制曲线，可以控制诸如变截面扫描的截面变化趋势。思路就是通过把变截面扫描的长度设为100，然后通过曲线控制截面在这中间的变化趋势。
４９、请教各路高手，为什么有的文件不能redefine/midify?怎样操作才能恢复正常功能呢？  答：看一下你的提示是不是"CAN NOT REDEFINE READONLY FEATURE"，如果是的话可能是被设为只读了，可以在READ ONLY菜单下用CLEAN清除，就可以编辑了。
５０、 I had a trouble, which is when I merge more than two surface at same time,after finished the manipulation,it always megered the primary surface and the last one I selected.If I do it one by one,it\'d waste my precious time.So I beg you would help me to solve this problem.      答：You can not merge more the 2 surface at same time.
５１、产品结构设计出来，如何作拔模斜度及整体缩放（因要送模具厂加工）。有没简单的法子，请教！！    答：整体缩放有两个方法 1 于零件模式的SETUP中有一项是设置缩水的(注意里面有两种方法) 2 修改数值时有一个整体SCALE MODEL的项目 作者: 网际渔人 发表时间: 2000-09-04 08:09:32 拔模斜度可以在PRO/E里用CREATE-TWEAK-DRAFT做，但是整体缩放就要用到模具模块了。里面有shrinkage选项。
５２、请问如何在model tree中将特征顺序交换，也就是想将上面的特征向下面移动？    答：一般情况下不推荐你使用这个功能。除非你的特征有必要交换。（因为会产生一些父子关系）。 用REORDER命令就可以实现交换。
５３、请教斑竹，如何绘制喇叭口曲面？具体为：下面为正园，上面为长方形（倒圆角），长方形的长边和短边到下面正园为两条不同的曲线控制。要求曲面光顺？    答：可用surface高级工具中的boundary方式来做
５４、若我在PRO/E中建立了大量的层，并将设计的大量曲面放置于各个层中，当层全部打开后，我如何知道选定的曲面位于哪一个层中？    答：在层窗口中打开show-layer items就可以了
５５、1。我在做一烟斗状曲面，先在一平面上做两条datum curves 1和2，再分别在两曲线的端点处用spline(含mirror命令)做两条封闭的datum curves 3和4，然后在datum curves 1和2中间处再做了2条封闭的datum curves(spline,mirror)5和6，最后用create-surface-new-advanced-boundaries-blended surf做出来的竟然在烟斗大头处曲面交叉，类似于blend命令的起始点不一致，可又没有起始点可以调整。如何是好？？ 2。用advanced-boundaries-blended surf做surface时我是这样做的：先画几条datum curves，再做几个datum plane与curves相交，再做 datum与curves的相交点，然后做通过相交点的几条datum curves，最后作曲面。感觉很吃力，效率不高，是否有简洁的方法？？ 感谢！    答：我已经把MYRON的零件修改后发给他了，答案很简单，就是他的CURVE线没有相切造成曲面扭曲。改为相切即可。
５６、好象用Pro/E制作BP机比困难,请问有何高招,望指教。    答：PRO/E做BP机外壳确实很困难，如果比较简单的话可以用SCANTOOLS模块完成，如果是比较复杂，就要用CDRS去完成曲面，然后在PRO/E里做实体。   作者: zhou：我以前用solidworks，现在学pro/e。都说pro/e的曲面功能很好，但连bp 机外壳都很难做，使我很困惑，pro/e到底好在什么地方呢。   　　PRO/E做BP机当然可以做了，但是你如果想做出的面达到A级曲面，用PRO/E会比较累，特别是当曲面上有很多小曲面时。（如果方便的话，您可以比较一下用 PRO/E和CDRS分别做一条与两曲面相交的渐隐线）之所以提到CDRS，是因为他和 PRO/E相比，做曲面和修改曲面要方便的多。在PRO/E的SURFACE里修改曲线是用两投影法，而CDRS里直接可以从三个视图上调整，定义相切也比PRO/E要方便的多。也许是我从用上CDRS就再也不用PRO/E做曲面的原因，所以对PRO/E的曲面功能有些贬低之词，请大家不要因此产生误解。 其实PRO/E在实体建模方面的功能是强大的，最使用于机械设计和分析。曲面功能可以用于绝大多数产品的应用，包括家用电器和各种塑料用品，而且可以进行模具设计和数控加工编程。要知道，海尔就是用 PRO/E设计新产品的，所以请大家不要对PRO/E丧失信心。    作者: jeffrey：作BP机外壳是一种比较简单的事情，我看到有的网友的回应说这不好做，其实用PRO/E作是非常方便快捷的。因PRO/E的做SURFACE和做SOLID的功能已是很完善的了。我们专业作机构的人做CALL机、手机、对讲机、PAD，KEYBOARD等的外壳的通常作法是（以做CALL机壳为例,特别是CALL机ID未被VENDEE CONFIRM前一定要这样做，这样作修改方便）：    1.首先建ASSEMBLY档如BP01.asm，三个基本DATUM用DATUM/OFFSET PLANELS/0/0/0，以下各个ASSEM. COMPONENT的DATUM都用这样的方法做   2.为BP01.asm中做第一个ASSEMBLY的COMPONENT不是上盖，也不是下盖，而应它首先做一个：骨架模型（SKELETON MODEL），如BP01_SKEL.PRT： Assembly/component/create/Skeleton model/empty/ok 然后在这个空的skeleton model中做好：CALL机壳的外观尺寸，定好开模线和开模基准面，DRAFT ANGLE，四个角用ADVANCED ROUND做出光滑过渡的角，所有PART能公用的CURVE也全放在这个骨架模型中。    3.做好2.之后，拆上下盖就VERY EASY了，在ASSEMBLY模式下： Assembly/component/create/Part/empty/ok做一个空的上盖BP_UPPER_CASE.prt三个基本DATUM用DATUM/OFFSET PLAN
