钢筋滚丝机设计新颖，工艺先进，轻巧灵便。操作简单，自动化程度高，剥肋滚压直螺纹一次成型。螺纹牙型质量好，精度高，同规格直螺纹长度一样，连接的钢筋头无一完整丝扣外露。
钢筋滚压直螺纹连接技术，适用于工业与民用建筑物，要求充分发挥钢筋强度和延性的结构重要部位的坚向、斜向、水平钢筋的连接施工。它工艺简单快捷，可以予制，无明火作业、不污染环境、无爆炸着火隐患、安全可靠、可全天候施工，节约了大量钢材和能源。
钢筋套筒产品介绍:
1、钢筋套筒的接头强度高、延展性好，能充分发挥钢筋母材的强度延性。接头均能达到JGJ107-2003中1级接头标准，并能断于母材，连接方便、快捷、操作简单。
2、加工直螺纹可预制，钢筋连接套筒可工厂化生产,不占工期，加工效率高。
3、钢筋套筒在施工连接时不用电，气等能源，无漏油无污染，无明火作业，不受恶劣天气影响，可全天候施工。 4、钢筋套筒的适用性强。在狭小场地钢筋排列密集处均能灵活操作。
5、钢筋套筒可连可分为接横、竖、斜向的HRB335、HRB400级同径或异径钢筋。
我厂所生产钢筋连接套筒通过国家建筑工程质量监督检验中心检验,所有项目均符合标准.采用性能不低于45碳素结构钢制造,其机械性能、化学成分符合GB699标准,钢筋套筒的屈报承载力和抗拉承载力的标准值大于钢筋的相应承载力标准的1.10倍。
钢筋套筒冷挤压连接施工技术简介
一、概述
钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。目前在我国已建和在建的几个大的水电工程三峡水电站、小浪底工程中都得到了广泛的运用。下面就对钢筋套筒冷挤压技术作些简要的介绍。
1、钢筋套筒冷挤压技术的特点
（1）钢筋套筒冷挤压连接技术施工工艺简单，容易掌握。
（2）钢筋套筒冷挤压连接技术施工快，在施工中较传统的焊接方法可以节省大量的时间。
（3）钢筋套筒冷挤压连接技术较传统钢筋焊接连接施工可以降低工程成本。
（4）钢筋套筒冷挤压连接技术适用于钢筋混凝土结构中钢筋直径为φ16-φ40的带肋钢筋的径向挤压连接。
2、钢筋套筒冷挤压技术技术要求
带肋钢筋挤压连接施工中必须采用合适的挤压工艺和合理的验收标准，以确保施工的质量完全达到设计要求。具体使用该项技术时应符合《GB1499-91》、《GB13014-91》《GBJ10-89》、《GB50204-92》、《GB8162-87》、《JGJ107-96》、《YB9250-93》等规范要求。
二、钢筋套筒冷挤压连接技术材料及设备
（一）、材料
1、钢筋
挤压连接的钢筋必须具有质量证明书，其表面形状、尺寸和力学性能等应符合《钢筋混凝土用热扎带肋钢筋》（GB1499-91）和《筋混凝土余热处理钢筋》（GB13024-91）标准的要求。钢筋使用前必须进行外观检查和抽取试样作力学性能试验。钢筋发生脆断和力学性能明显不正常时，尚应进行化学成份分析。钢筋在储运时，不得损坏表面标志，并按批堆放整齐，避免锈蚀和污染。
2、套筒

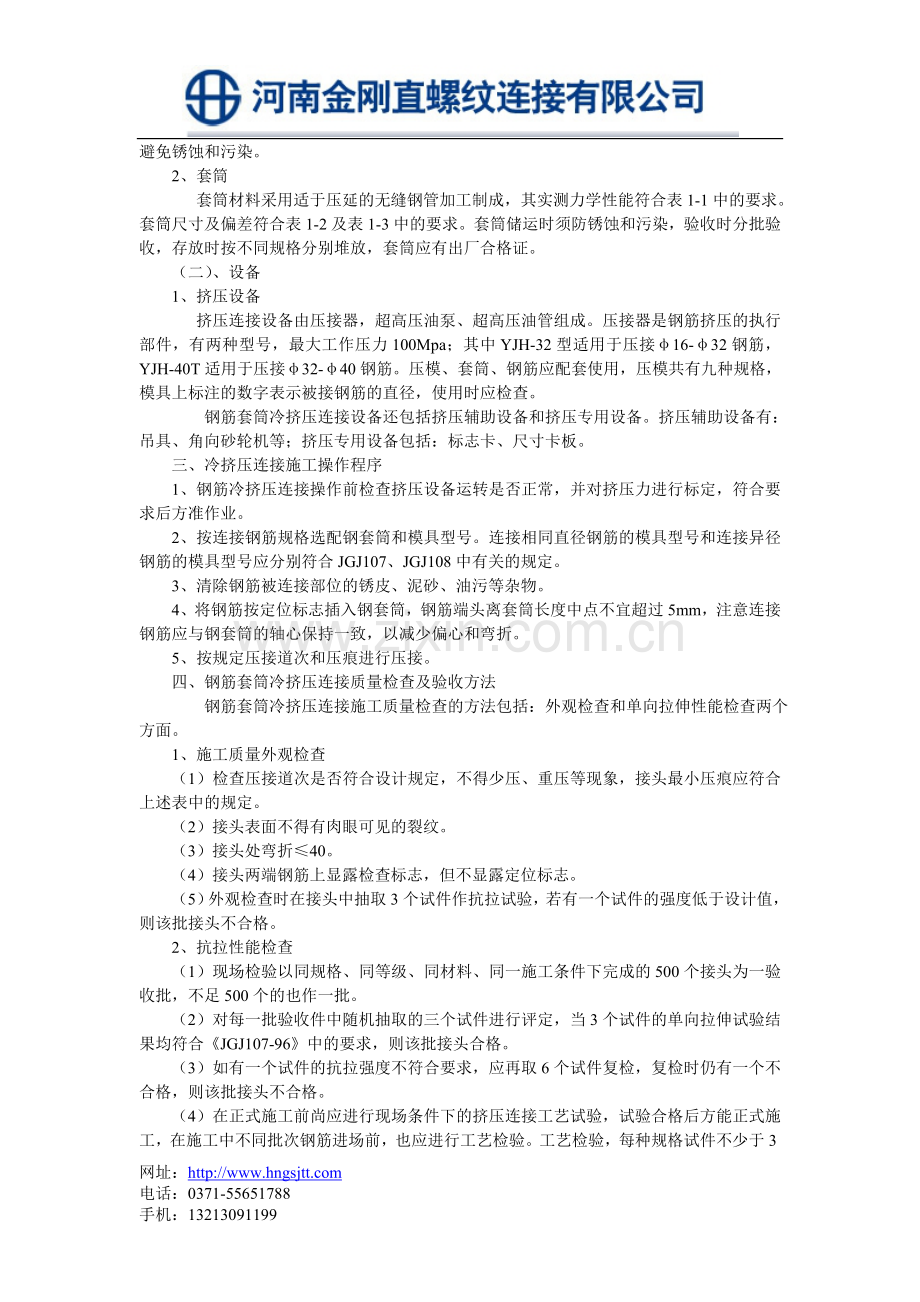

套筒材料采用适于压延的无缝钢管加工制成，其实测力学性能符合表1-1中的要求。套筒尺寸及偏差符合表1-2及表1-3中的要求。套筒储运时须防锈蚀和污染，验收时分批验收，存放时按不同规格分别堆放，套筒应有出厂合格证。
（二）、设备
1、挤压设备
挤压连接设备由压接器，超高压油泵、超高压油管组成。压接器是钢筋挤压的执行部件，有两种型号，最大工作压力100Mpa；其中YJH-32型适用于压接φ16-φ32钢筋，YJH-40T适用于压接φ32-φ40钢筋。压模、套筒、钢筋应配套使用，压模共有九种规格，模具上标注的数字表示被接钢筋的直径，使用时应检查。
钢筋套筒冷挤压连接设备还包括挤压辅助设备和挤压专用设备。挤压辅助设备有：吊具、角向砂轮机等；挤压专用设备包括：标志卡、尺寸卡板。
三、冷挤压连接施工操作程序
1、钢筋冷挤压连接操作前检查挤压设备运转是否正常，并对挤压力进行标定，符合要求后方准作业。
2、按连接钢筋规格选配钢套筒和模具型号。连接相同直径钢筋的模具型号和连接异径钢筋的模具型号应分别符合JGJ107、JGJ108中有关的规定。
3、清除钢筋被连接部位的锈皮、泥砂、油污等杂物。
4、将钢筋按定位标志插入钢套筒，钢筋端头离套筒长度中点不宜超过5mm，注意连接钢筋应与钢套筒的轴心保持一致，以减少偏心和弯折。
5、按规定压接道次和压痕进行压接。
四、钢筋套筒冷挤压连接质量检查及验收方法
钢筋套筒冷挤压连接施工质量检查的方法包括：外观检查和单向拉伸性能检查两个方面。
1、施工质量外观检查
（1）检查压接道次是否符合设计规定，不得少压、重压等现象，接头最小压痕应符合上述表中的规定。
（2）接头表面不得有肉眼可见的裂纹。
（3）接头处弯折≤40。
（4）接头两端钢筋上显露检查标志，但不显露定位标志。
（5）外观检查时在接头中抽取3个试件作抗拉试验，若有一个试件的强度低于设计值，则该批接头不合格。
2、抗拉性能检查
（1）现场检验以同规格、同等级、同材料、同一施工条件下完成的500个接头为一验收批，不足500个的也作一批。
（2）对每一批验收件中随机抽取的三个试件进行评定，当3个试件的单向拉伸试验结果均符合《JGJ107-96》中的要求，则该批接头合格。
（3）如有一个试件的抗拉强度不符合要求，应再取6个试件复检，复检时仍有一个不合格，则该批接头不合格。
（4）在正式施工前尚应进行现场条件下的挤压连接工艺试验，试验合格后方能正式施工，在施工中不同批次钢筋进场前，也应进行工艺检验。工艺检验，每种规格试件不少于3根。检验结果应符合规范《JGJ107-96》要求。
五、劳动组织及安全事项
1、压接作业时，定型挡板应与压接器卡住。
2、高空作业时，模具与压接器应采用钢丝绳连接，以防止模具拆装时掉落，压接器应系保险绳以防坠落伤人。
3、操作人员在压接时应在压接器的侧面操作，头部应避开模具压接的正上方，上压时，严禁近距离俯视模具。
4、进入施工现场的设备必须接地，雨天设备的电器装置要有防雨措施。非维修人员不得打开电器箱。
5、每次工作前，必须将高压软管接头的螺纹拧紧，防止因螺纹过松导致油管接头崩开伤人。
6、施工前，必须对每一位操作人员进行认真的培训，并经考核合格后方能上岗操作。
当前建筑业钢筋套筒存在的问题
网址：
电话：0371-55651788
手机：13213091199
