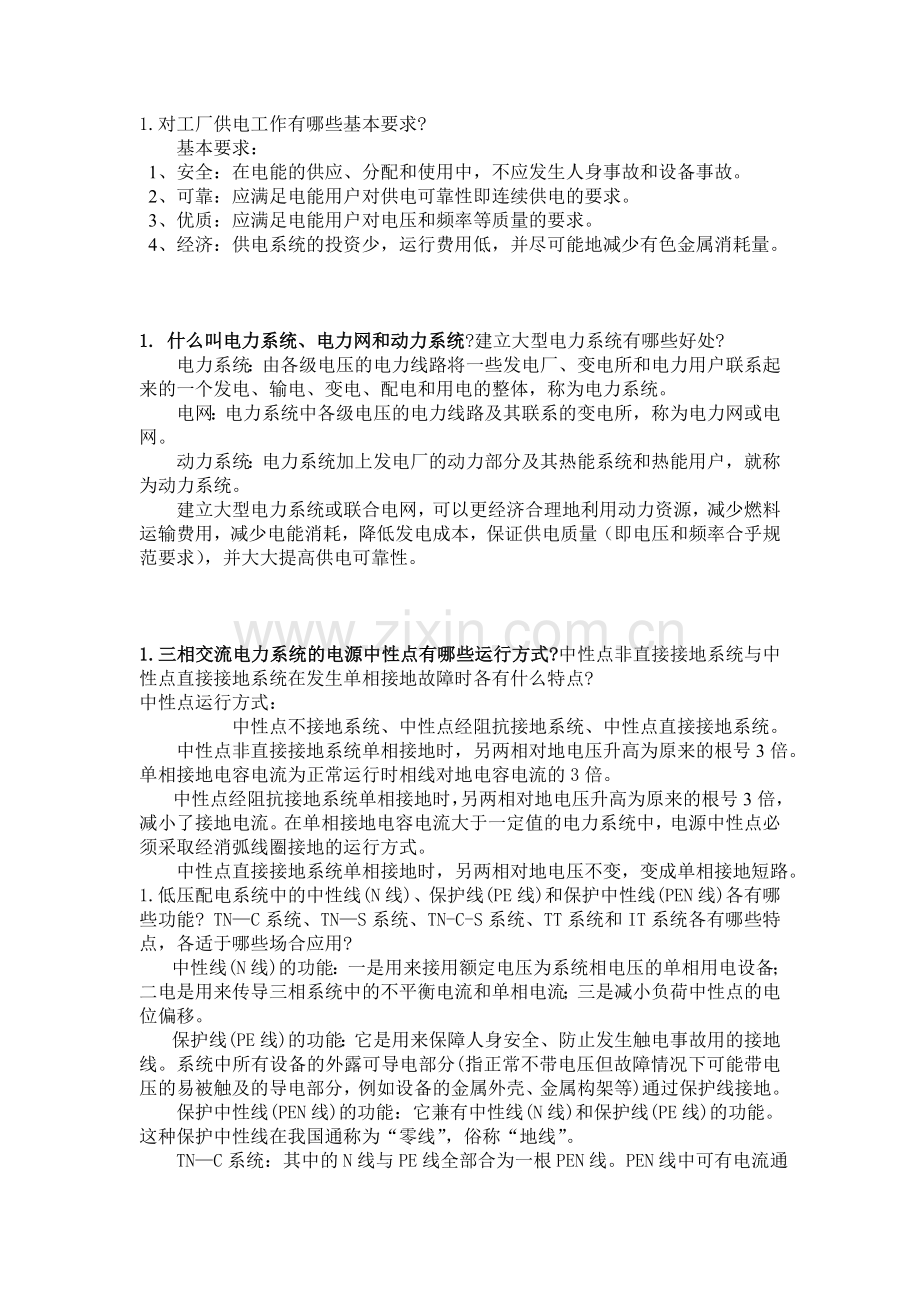

1.对工厂供电工作有哪些基本要求?
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

1. 什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。

1. 三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?
中性点运行方式：
中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
1. 低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?
中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。

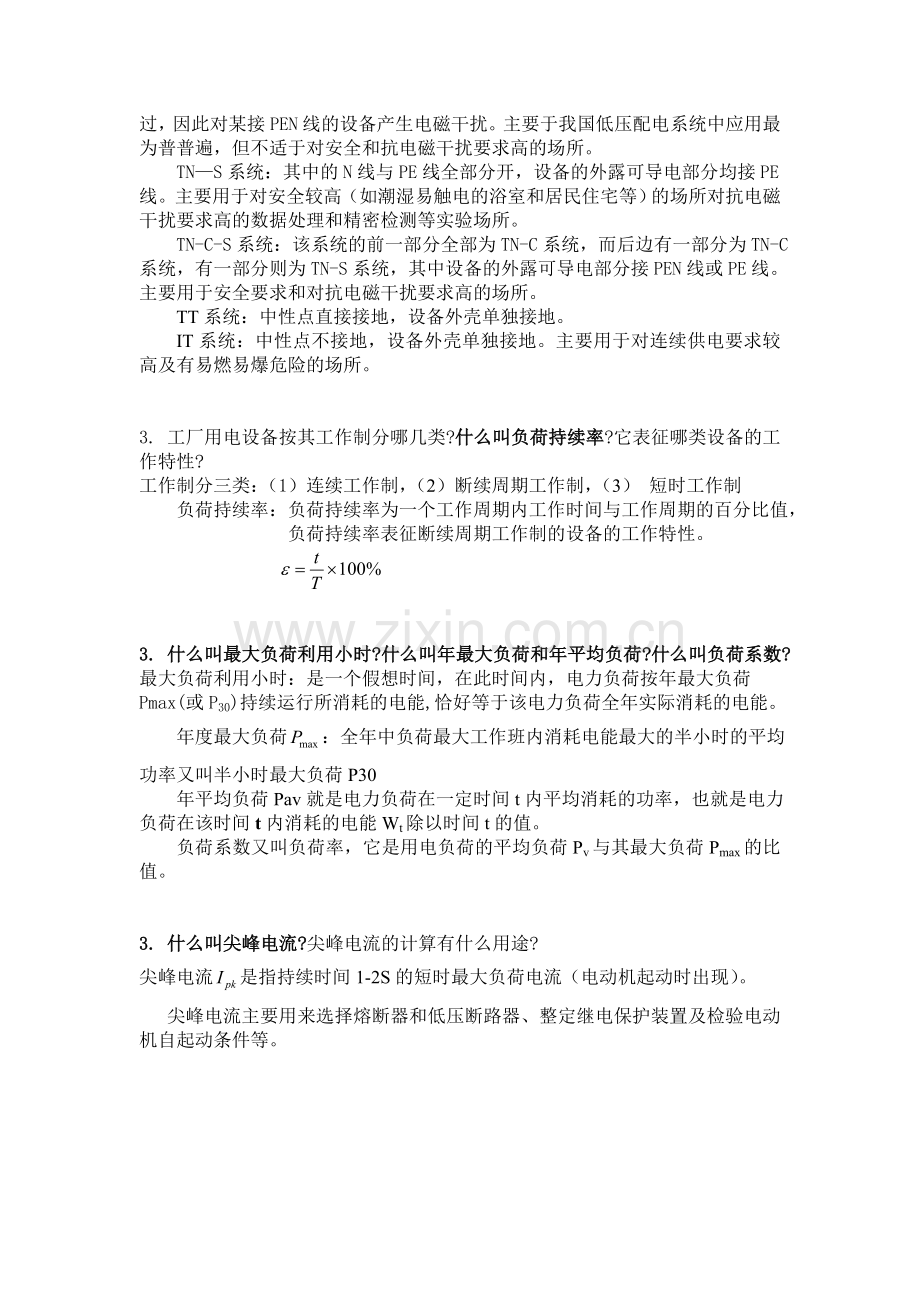

TN—C系统：其中的N线与PE线全部合为一根PEN线。PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
TN—S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。主要用于对安全较高（如潮湿易触电的浴室和居民住宅等）的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。
TN-C-S系统：该系统的前一部分全部为TN-C系统，而后边有一部分为TN-C系统，有一部分则为TN-S系统，其中设备的外露可导电部分接PEN线或PE线。主要用于安全要求和对抗电磁干扰要求高的场所。
TT系统：中性点直接接地，设备外壳单独接地。
IT系统：中性点不接地，设备外壳单独接地。主要用于对连续供电要求较高及有易燃易爆危险的场所。

3. 工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?
工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制
负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。

3. 什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?
最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P30
年平均负荷Pav就是电力负荷在一定时间t内平均消耗的功率，也就是电力负荷在该时间t内消耗的电能Wt除以时间t的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷Pv与其最大负荷Pmax的比值。

3. 什么叫尖峰电流?尖峰电流的计算有什么用途?
尖峰电流是指持续时间1-2S的短时最大负荷电流（电动机起动时出现）。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。

3. 已知某机修车间的金属切削机床组，拥有380V的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。试用需要系数法求其计算负荷。
解：此机床组电动机的总容量为

查附录表1得 Kd =0.16~0.2 (取0.2)，
有功计算负荷
无功计算负荷
视在计算负荷
计算电流

3. 某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW，电阻炉1台2kW。试用需要系数法确定此线路上的计算负荷。
解：先求各组的计算负荷
（1） 金属切削机床组
查附录表1，取Kd=0.2，
P30（1）=0.2×50=10kW
Q30（1）=10×1.73=17.3kvar
（2） 通风机组
Kd=0.8，
P30（2）=0.8×3=2.4 kW
Q30（2）=2.4×0.75=1.8 kvar
（3） 电阻炉
Kd=0.7，
P30（3）=0.7×2=1.4 kW
Q30（3）=0
因此总的计算负荷为（取K∑p=0.95，K∑q=0.97）
P30=0.95×（10+2.4+1.4）=13.1 kW
Q30=0.97×（17.3+1.8+0）=18.5 kvar
S30=
I30=
在实际工程设计说明中，常采用计算表格的形式，如表所示。
序
用电设备组
名称
台数n
容量
需要系数
cos
tan
计算负荷
号

Kd

1
金属切削机床
20
50
O.2
0.5
1.73
10
17.3

2
通风机
2
3
O.8
0.8
0.75
2.4
1.8

3
电阻炉
1
2
0.7
1
0
1.4
0

23
55

13.8
19.1

车间总计
取 K∑p=0.95 K∑q=0.97
13.1
18.5
22.7
34.5

3. 某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW，电阻炉1台2kW。试用二项式法来确定机修车间380V线路的计算负荷。
解：先求各组的和
（1） 金属切削机床组
由附录表1查得b=0.14，c=0.4，x=5，=0.5，=1.73，
=0.14×50kw=7kW
=0.4（7.5kw×1+4kw×3+2.2kw×1）=8.68kw
（2） 通风机组
查附录表1得b=0.65，c=0.25，x=5，=0.8，=0.75，
=0.65×3kw=1.95kw
=0.25×3kw=0.75kw
（3） 电阻炉
查附录表1得b=0.7，c=0，x=0，=1，=0，故
=0.7×2kw=1.4kw
=0
以上各组设备中，附加负荷以为最大，因此总计算负荷为
P30=（7+1.95+1.4）+8.68 =19kw
Q30= （7×17.3+1.95×0.75+0 ）+8.68×1.73 =28.6kvar
S30=
I30=
从计算结果可以看出，按二项式法计算的结果比按需要系数法计算的结果大得比较多，这也更为合理。
按一般工程设计说明书要求，以上计算可列成下表所示电力负荷计算表。

序
用电设备组名称
设备台数
容量
二项式系数

tan
计算负荷
号

总台
数
最大容量台数

b
c

l
切削机床
20
5
50
21.7
O．14
0.4
0.5
1.73
7+
8.68
12.1+15.0

2
通风机
2
5
3
3
0.65
O．25
0.8
O.75
1.95+0.75
1.46+0.56

3
电阻炉
1
O
2
O
0.7
0
1
0
1.4
0

总计
23

55

19
28.6
34.3
52.1

3. 某厂压变电所装设一台主变压器。已知变电所低压侧有功计算负荷为650kW，无功计算负荷为800kvar。为了使工厂(变电所高压侧)的功率因数不低于0.9，如在变电所低压侧装设并联电容器进行补偿时，需装设多少补偿容量?并问补偿前后工厂变电所所选主变压器容量有何变化?
解：(1)补偿前的变压器容量和功率因数
变压器低压侧的视在计算负荷为

主变压器容量选择条件为≥，因此未进行无功补偿时，主变压器容量应选为1250kV·A(参看附录表5)。
这时变电所低压侧的功率因数为：cos(2)=650／1031＝0.63
(2)无功补偿容量
按规定，变电所高压侧的cos≥0.9，考虑到变压器本身的无功功率损耗△QＴ远大于其有功功率损耗△PＴ，一般△QＴ＝(4～5)△PＴ，因此在变压器低压侧进行无功补偿时，低压侧补偿后的功率因数应略高于0.90，取cos′＝0.92。
低压侧需装设的并联电容器容量为：
Qc=650×(tanarccos0.63－tanarccosO.92)kvar
　=525kvar
取 QＣ=530kvar
(3)补偿后的变压器容量和功率因数
补偿后变电所低压侧的视在计算负荷为
kV·A=704kV·A
因此主变压器容量可改选为800kV·A，比补偿前容量减少450kV·A。
变压器的功率损耗为
△≈0.015=0.015 x 704kV·A=10.6kW
△≈0.06=0.06×704kV·A=42.2kvar
变电所高压侧的计算负荷为
=650kW+10.6KW＝661kW
=(800—530)kvar+42.2kvar=312kvar
　kV·A＝731kV·A
补偿后工厂的功率因数为
cos=／=661／731＝0.904

4. 什么叫短路?短路故障产生的原因有哪些?短路对电力系统有哪些危害?
短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。
短路的原因：绝缘损坏、过电压、外力损伤、违反操作规程、动物造成等。
短路对电力系统的危害：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电、电力系统运行的稳定性遭到破坏；不平衡电流、不平衡逆变磁场、电磁干扰等出现。

4. 什么叫无限大容量的电力系统?它有什么特点?在无限大容量系统中发生短路时，短路电流将如何变化?能否突然增大?
无限大容量的电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。特点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。在无限大容量系统中发生短路时，由于负荷阻抗和部分线路阻抗被短路，所以电路电流根据欧姆定律要突然增大。但是由于电路中存在着电感，电流不能突变，因而引起一个过度过程，即短路暂态过程。最后短路电流达到一个新的稳定状态。

4. 短路电流周期分量和非周期分量各是如何产生的?各符合什么定律?
短路电流周期分量是因短路后电路阻抗突然减小很多倍，而按欧姆定律应突然增大很多倍的电流。
短路电流非周期分量是因短路电路存在电感，而按楞次定律产生的用以维持初瞬间电路电流不致突变的一个反向抵消inp且按指数函数规律衰减的电流。

4. 什么是短路冲击电流ish?什么是短路次暂态电流I"?什么是短路稳态电流I∞?
短路后经半个周期，ik达到最大植，此时的短路全电流即短路周期电流。
短路次暂态电流有效值，即短路后第一个周期的短路电流周期分量ip的有效值。
短路稳态电流是短路电流非周期分量衰减完毕以后的短路全电流。
4. 什么叫短路计算电压?它与线路额定电压有什么关系?
由于线路首端短路时其短路最为严重，因此按线路首端电压考虑，即短路计算电压取为比线路额定电压UN高5%

4. 某工厂供电系统如下图所示。已知电力系统出口断路器为SNl0—10 II型。试求工厂变电所高压10kV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

解：1.求k-1点的三相短路电流和短路容量(=10.5kV)
(1)计算短路电路中各元件的电抗及总电抗
1)电力系统的电抗：由附录表8查得SNl0-10Ⅱ型断路器的断流容量=500MV·A，

2)架空线路的电抗：查表3-1得X0=0.35/km

3）绘k-1点短路的等效电路，并计算其总电抗为

(2)计算三相短路电流和短路容量
1)三相短路电流周期分量有效值

2)三相短路次暂态电流和稳态电流

3)三相短路冲击电流及第一个周期短路全电流有效值

4)三相短路容量

2. 开关电器中常用的灭弧方法
速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法。

2. 高压隔离开关有哪些功能?有哪些结构特点?
隔离高压电源、保证设备和线路的安全检修。断开后有明显可见的断开间隙，没有专门的灭弧装置，不允许带负荷操作，可以通断不超过2A的空载变压器、电容电流不超过5A的空载线路，与高压断路器配合使用。

2. 高压负荷开关有哪些功能?它可装设什么保护装置?它靠什么来进行短路保护?
功能：具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流。
可装设热脱扣器保护装置，它与高压熔断器串联使用，借助熔断器来进行短路保护。
2. 高压断路器有哪些功能?
功能：能通断负荷电流和短路电流，并能在保护装置作用下自动跳闸，切除短路故障。

2. 熔断器、高压隔离开关、高压负荷开关、高低压断路器及低压刀开关在选择时，哪些需校验断流能力?哪些需校验短路动、热稳定度?
校验断流能力：熔断器、高压负荷开关、高低压断路器、低压刀开关。
校验短路动、热稳定度：高压隔离开关、高压负荷开关、高低压断路器。

5. 对工厂变配电所主接线有哪些基本要求?变配电所主接线图有哪些绘制方式?各适用于哪些场合?
对工厂变配电所主接线的基本要求：安全、可靠、灵活、经济。
主接线图绘制形式：系统式主接线图——用于变配电所的运行中，
装置式主接线图——用于变配电所施工图中使用。
5. 变配电所所址选择应考虑哪些条件?
所址选择的一般原则：
接近负荷中心 无剧烈振动或高温的场所
进出线方便 尘土少、无腐蚀性气体
接近电源侧 不在厕所、有水的下方
设备运输方便 不在有爆炸危险的地方

5. 某10／0.4kV变电所，总计算负荷为1200kV·A，其中一、二级负荷680kV·A。试初步选择该变电所主变压器的台数和容量。
解：根据变电所有一、二级负荷的情况，确定选两台主变压器。
每台容量 =(0.6～0.7)×1200kV·A=(720～840)kV·A，且≥680kV·A，
初步确定每台主变压器容量为800kV·A。

3. 现有一台S9-800/10型配电变压器与一台S9-2000/10型配电变压器并列运行，均为Dynll联结。负荷达到2800kV·A时，变压器中哪一台将要过负荷?过负荷可达多少?
解：并列运行的变压器之间的负荷分配是与阻抗标幺值成反比的。
变压器的阻抗标幺值按下式计算
通常取 ；
查附录表5-1，得S9-800变压器(T1)的 =5，S9-2000变压器(T2)的= 6，两台变压器的阻抗标幺值分别为(取)：

在负荷达2800kV·A时各台负担的负荷分别为

变压器(T1)将过负荷(908-800)kV·A=108kV·A，将超过其额定容量13.5％。
按规定，油浸式电力变压器正常允许过负荷可达20％(户内)或30％(户外)。因此变压器过负荷13.5％还是在允许范围内的。
另外，从上述两台变压器的容量比来看，800kV·A：2000kV·A=1：2.5，尚未达到一般不允许的容量比1：3。但考虑到负荷的发展和运行的灵活性，S9—800／10型变压器宜换以
较大容量的变压器。

5. 高、低压线路的接线方式有哪几种？
接线方式有：放射式、树干式、环形。

5. 架空线路和电缆线路的组成。
组成：导线、电杆、绝缘子、线路、金具等。

5. 导线和电缆的选择应满足哪些条件?
发热条件，电压损耗条件，经济电流密，机械强度。

5. 有一条采用BLX-500型铝芯橡皮线明敷的220／380V的TN-S线路，线路计算电流为150A，当地最热月平均最高气温为+30。试按发热条件选择此线路的导线截面。
解：(1)相线截面的选择
查附录表19—1得环境温度为30时明敷的BLX-500型截面为50mm的铝芯橡皮线的I=163A>I=150A，满足发热条件。因此相线截面选为A=50mm。
(2)中性线截面A的选择
按A≥0.5A，选A=25mm。
(3)保护线截面A的选择
由于A>35mm，故选A≥0.5A=25mm。
所选导线型号可表示为：BLX-500-(3×50+1×25+PE25)。
5. 上题所示TN-S线路，如果采用BLV-500型铝芯塑料线穿硬塑料管埋地敷设，当地最热月平均气温为+25。试按发热条件选择此线路导线截面及穿线管内径。
解：查附录表19-3得+25时5根单芯线穿硬塑料管(PC)的BLV-500型截面为120 mm的导线允许载流量I=160A> I=150A。
因此按发热条件，相线截面选为120 mm。
中性线截面按A≥0.5A，选A=70 mm。
保护线截面按A≥0.5A，选A=70 mm。
穿线的硬塑料管内径查附录表19—3中5根导线穿管管径(A=120 mm)为80mm。
选择结果可表示为：BLV-500-(3×120+1×70+PE70)-PC80，其中PC为硬塑管代号。

5. 某220/380V的TN-C线路，如下图所示。线路拟采用BX-500型铜芯橡皮绝缘线户内明敷，环境温度为30℃,允许电压损耗为5%。试选择该线路的导线截面。

解：（1）线路的等效变换
将图a所示带均匀分布负荷的线路，等效变换为图b所示集中负荷的线路。

原集中负荷故。
原分布负荷
故。
（2）按发热条件选择导线截面 线路中的最大负荷（计算负荷）为

查附录表19-1，得BX-500型导线在30℃明敷时的。因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1×10导线作PEN线。
（3）校验机械强度
查附录表15，室内明敷铜芯线最小截面为1，以上所选导线满足机械强度要求。
（4）校验电压损耗
查附录表6，BX-500-1×10导线的电阻，电抗（线距按150计）。线路的电压损耗为

=/0.38

所选BX-500-1×10型铜芯橡皮绝缘线满足允许电压损耗要求。

6. 工电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求?
过电流保护装置：熔断器、低压断路器、继电保护。
基本要求：选择性、速动性、可靠性、灵敏度（灵敏系数 ）。

4. 选择熔断器时应考虑哪些条件?
熔断器的额定电压应不低于线路的额定电压。
熔断器的额定电流不应小于它所装熔体的额定电流。
熔断器的额定类型应满足技术要求。

7. 什么是二次回路?包括哪些部分?
二次回路(即二次电路)：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。

7. 什么是二次回路操作电源?常用的直流操作电源有哪几种?
二次回路的操作电源是供高压断路器分、合闸回路和继电保护和自动装置、信号回路、监测系统及其他二次回路所需的电源。
常用的直流操作电源有以下几种：
(一)由蓄电池组供电的直流操作电源，主要有铅酸蓄电池和镉镍蓄电池两种。
(二)由整流装置供电的直流操作电源，主要有硅整流电容储能式和复式整流两种。

1． 什么叫电气设备的额定电压？P3

2. 对变配电所的主接线方案有哪些基本要求?
3. 在什么情况下断路器两侧需装设隔离开关?在什么情况下断路器可只在一侧装设隔离开关？

4. 选择导线和电缆截面一般应满足哪些条件?
5. 什么叫接地电阻?
（6. 什么叫接闪器?避雷针真能避雷吗?避雷针是如何防护雷击的?和避雷带(网)各主要用在哪些场所?
7. 确定接闪器防雷范围的“滚球法”是如何确定防雷范围的?
8. 变配电所有哪些防雷措施?架空线路又有哪些防雷措施?
9. 建筑物按防霄要求分哪几类?各类建筑物应采取哪些防雷措施?
避雷针、避雷线和避雷带(网)各主要用在哪些场所？

（以上是一些收集的网上资料，大家想看就看点，我是供配电白痴，一切从0开始，大家不要见怪。最后留9题给大家看看，自己做做吧，嘿嘿。
陈天翔老师最后一节课一直在说避雷怎样怎样，所以可能会考，大家抽空看看。）

某供电系统如下图所示，已知电力系统出口断路器的断开容量为500MV·A，试求变电所高压10kV母线上k-1点短路和低压0.38kV母线上k-2点短路的三相短路电流和短路容量。

L1
1QF
0QF
01QS
I段
Ⅱ段
90QF
901QS
15QS
902QS
13QS
905QS
2QF
02QS
11QS
要求线路L1不停电，检修断路器1QF，如何操作？
先检查90QF确实断开；
再合上901QS，
合上905QS，
合上90QF，
检查旁路母线电压正常;
断开90QF，
合上15QS，
合上90QF，
检查90QF三相电流平衡；
断开1QF，
断开13QS，
断开11QS，
按检修要求做好安全措施，即可对1QF进行检修
