几种典型负载的节电率计算方法
发布时间:2008-10-24   访问次数:

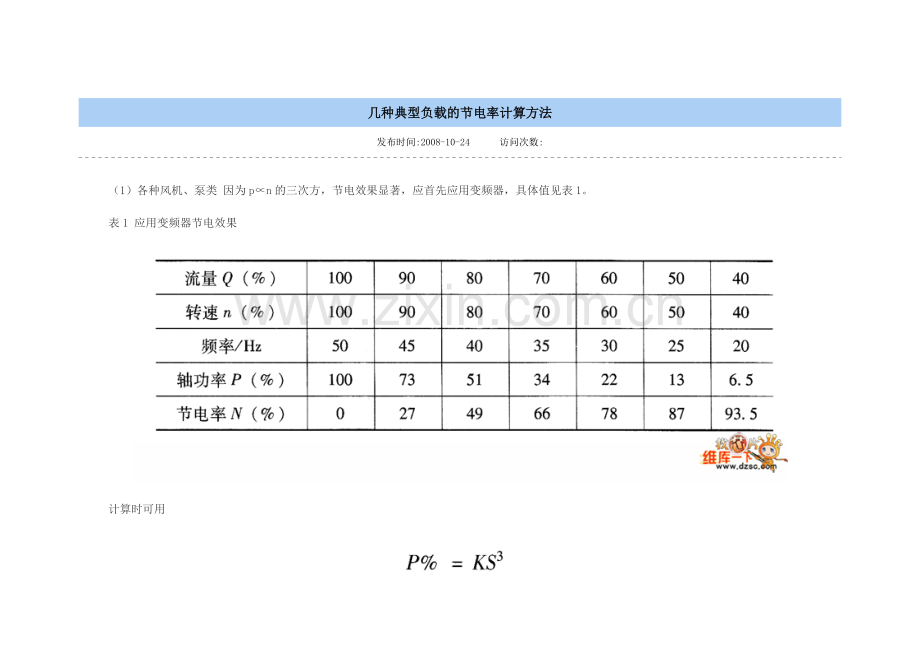

　　（1）各种风机、泵类 因为p∝n的三次方，节电效果显著，应首先应用变频器，具体值见表1。
　　表1 应用变频器节电效果

　　计算时可用

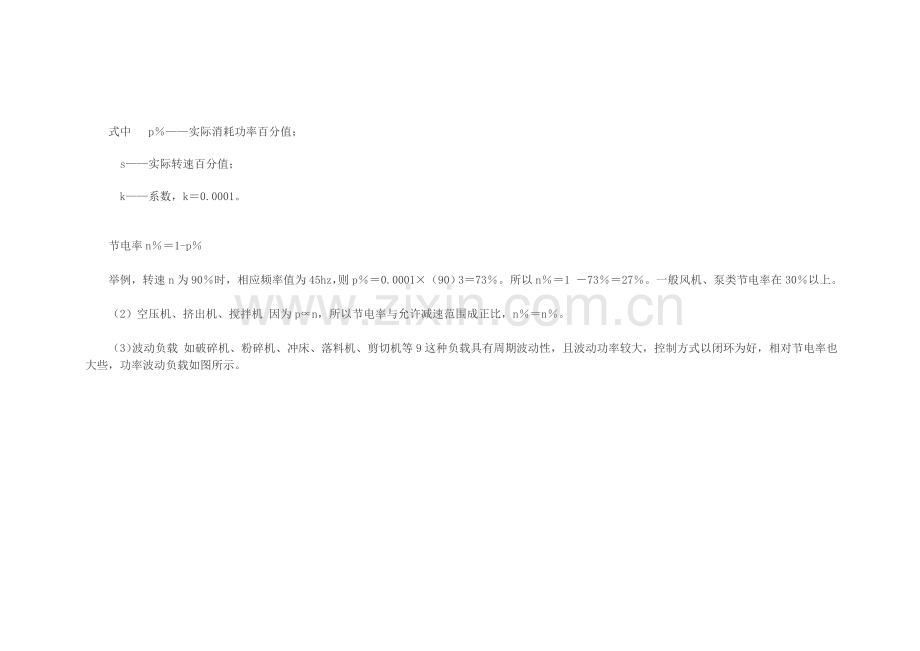

　　式中 　p％——实际消耗功率百分值；
　　　s——实际转速百分值；
　　　k——系数，k＝0.0001。

　　节电率n％＝1-p％

　　举例，转速n为90％时，相应频率值为45hz，则p％＝0.0001×（90）3＝73％。所以n％＝1 －73％＝27％。一般风机、泵类节电率在30％以上。

　　（2）空压机、挤出机、搅拌机 因为p∝n，所以节电率与允许减速范围成正比，n％＝n％。

　　（3）波动负载 如破碎机、粉碎机、冲床、落料机、剪切机等9这种负载具有周期波动性，且波动功率较大，控制方式以闭环为好，相对节电率也大些，功率波动负载如图所示。

　　（4）阶梯负载 如间歇工作有储气罐的空压机、定容积水箱、水池、水塔等，工作时间t1是满负载ph，一定压力后自动卸载，电动机空载po时间为t1，采用降速降流量，用适当延长工作时间t1、缩短空载时间t2的方法来实现节电。经实际运行，约有15％～20％的节电率。而且t2<t1，一般t2＝1／3～1-4／t1。间歇工作负载的功率变化情况（po≠0）如图所示。

　　（5）间歇负载 如高位水箱、水池、水塔等。工作时间t1为满负载，不工作时间为t2，且t2≥t1，现采用降速降流量，延长工作时间t1，缩短不工作时间t2，这样改变后节电效果也明显，约有20％～30％的节电率。间歇工作负载的功率变化情况（po＝0）如图所示。

　　（6）人为的负载转移来实现节电 这种情况往往发生在中央空调系统的冷却泵、冷冻泵或其他同类地方。平常开一台泵，电动机处于满负载或超负载，而且压力、流量也无富余度，使用变频器后没办法实现节电。但各用泵较多，一般是1：1（五星级宾馆大都如此），这时只有采用人为的负载转移方法来实现节电，见表2。
