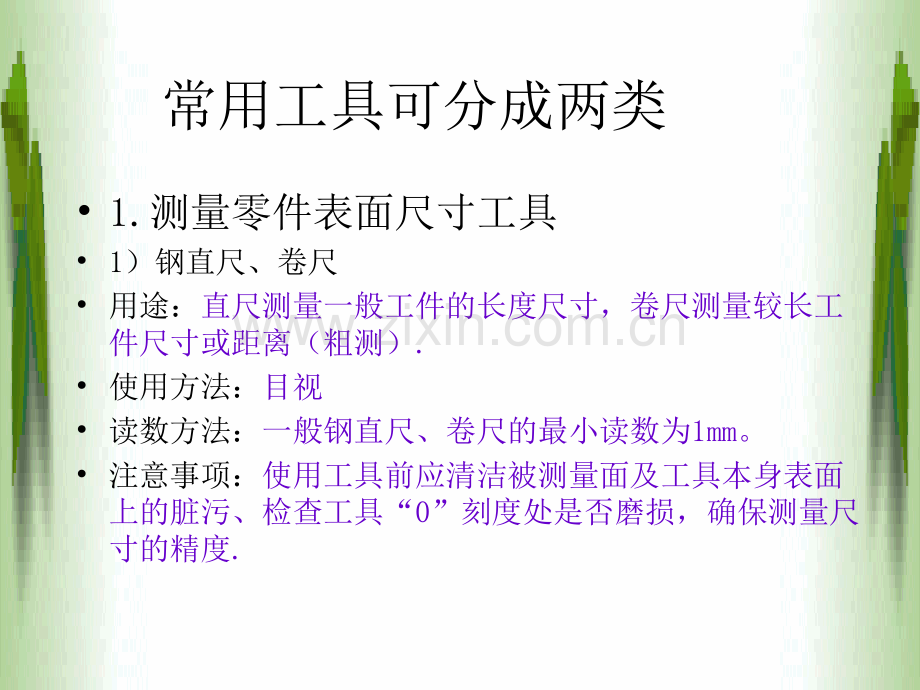

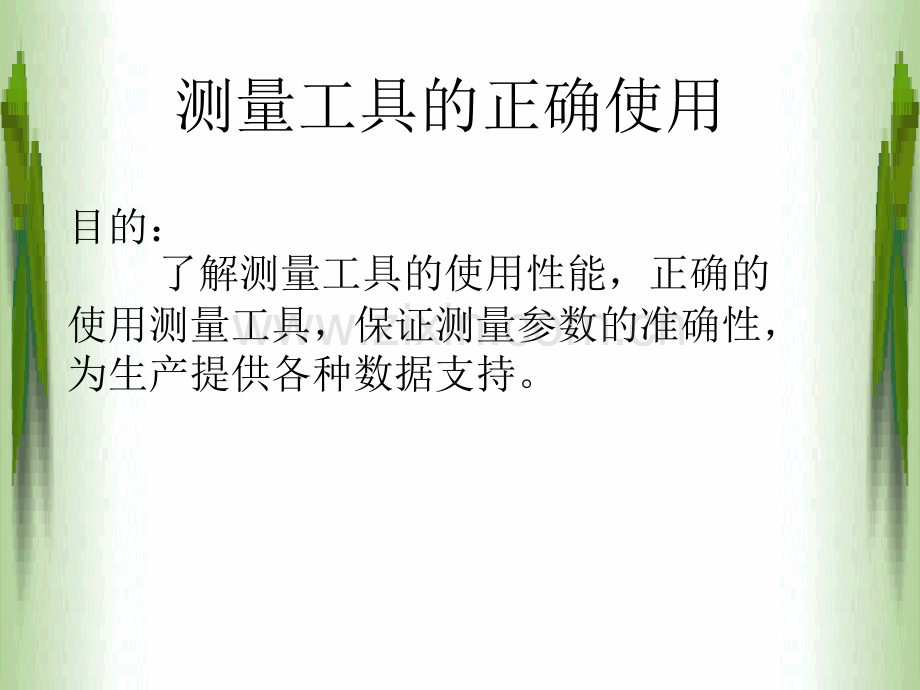

测量工具的正确使用目的：了解测量工具的使用性能，正确的使用测量工具，保证测量参数的准确性，为生产提供各种数据支持。常用工具可分成两类1.测量零件表面尺寸工具1）钢直尺、卷尺用途：直尺测量一般工件的长度尺寸，卷尺测量较长工件尺寸或距离（粗测）.使用方法：目视读数方法：一般钢直尺、卷尺的最小读数为1mm。注意事项：使用工具前应清洁被测量面及工具本身表面上的脏污、检查工具“0”刻度处是否磨损，确保测量尺寸的精度.2）游标卡尺用途：用于检测零件的长度、宽度（细测），以及零件内、外径尺寸、深度、台阶。使用、读数方法：A、使用量具前，先将测量面擦干净，然后合并量爪，检查指针是否对准刻度盘零位（置零）；若稍有偏差，可松掉锁紧螺丝，并拢测量爪，转动表盘调整零位。（表式卡尺）B、目前常用的卡尺分度值为0.02mm.(每一刻度值）。C、测量时毫米整数值在尺身主刻度上读出，小数值在圆形指示表上读出（表式卡尺）。注意事项：A、被侧量零件表面应干净、平整，确保测量的准确性。B、应避免快速移动和碰撞；随时保持卡尺的干净整洁，长期不使用应涂油防锈。图中读数是多少呢？整数值在尺身主刻度上读出小数值在圆形指示表上读出（表式卡尺）3）外、内径千分尺用途：主要用于对尺寸精度要求较高的零件内、外径尺寸的测量。（精测）使用、读数方法：A、使用量具前，先将测量面擦干净，然后拿取标准件进行尺寸校正、置零；B、千分尺的最小读数为0.01mm。C、微分筒上每一刻度值为0.01mm。注意事项：A、被侧量零件表面应干净、平整，确保测量的准确性。B、测量时，使用测力装置，避免冲击。C、使用内测千分尺测量内孔时，应反复找正，选择最大值为测量值。D、应避免快速移动和碰撞；随时保持卡尺的干净整洁，长期不使用应涂油防锈。标准件校正小扳手外径千分尺测力装置微分筒上一圈刻度值为0.50mm，每一刻度值为0.01mm图中的读数为多少呢？固定套筒上0.5mm的刻度线。标准件校正小扳手内径千分尺测力装置微分筒上一圈刻度值为0.50mm，每一刻度值为0.01mm图中的读数为多少呢？固定套筒上0.5mm的刻度线。4）牙规用途：用于测量各零件螺纹的螺距（牙与牙之间的距离）。使用、读数方法：A、牙规分为英制跟公制两种，测量时应选择正确。B、根据初步目测拿取牙规齿面进行测量，当牙规齿面跟螺纹完全吻合时，齿面上所标的数据为该螺纹螺距。注意事项：A、被侧螺纹表面应清洁干净。B、在测量中牙规齿面应与螺纹完全吻合。英制牙规公制牙规螺距算法不一样规齿面应与螺纹完全吻合齿面上所标的数据为该螺纹螺距。（公制）2.检测物品参数工具1）红外线测温仪（常测量于各轴承座、电机、压辊机构及电柜内配件等部件温度）用途：用于无接触测量物体表面温度。使用、读数方法：A、测温仪距被测表面应10cm。B、温度仪上显示的数值为被测表面的温度。注意事项：A、使用前应注意温度仪的测量范围值。2）振动仪用途：测试物体表面振动参数，单位：mm/s。（常用于风机振动测试）使用、读数方法：A、应确保感应磁座整个表面粘在被侧表面上。B、振动仪上所显示的值为被测物体的表面振动值。注意事项：A、使用时应注意连接仪器跟感应磁座间信号线及接头不能折叠，以免影响参数的准确性。屏幕显示为该部位的振动值，单位为mm/s。信号线及接头不能折叠，以免影响参数的准确性。3）测速器用途：测量各转轮的转速、线速度等；单位：转/分钟（常用于皮带轮转速、皮带线速度等）使用、读数方法：A、测速器有非接触式测量和可接触式测量两种功能。B、用非接触式测速时，用不干胶反射光标贴于被侧部位的旋转面上，工件旋转时用测速仪红外激光束照射反射光标即可，屏幕上显示值为被侧数值。C、接触式测量时，只需要插上圆盘式测头，产生机械接触，测速仪上显示的数值为被测数值。注意事项：A、使用非接触式测速时，反射光标贴于转轮上时，圆周越大，测值偏差越小。B、使用接触式测速时，圆盘测头与被侧表面接触即可，不可用力压。红外激光灯圆盘式测头4）里氏硬度计用途：用于零件的硬度值检测。（常用的单位有：布氏硬度（HB），洛氏（HRC、HRB）硬度-常用于各底辊的测试。）使用、读数方法：A、开启电源，检查仪器是否正常。B、选择硬度单位（里氏HL、布氏HB、维氏HV、洛氏（HRC、HRB）肖氏HSD）。C、选择被测试材料。D、加载：测试前如有必要可首先使用标准里氏硬度块对仪器进行检验。加载向下推动加载套，使冲击体被拉起。E、定位：将冲击装置下部的支撑环压紧在被测件表面。F、测试：按动冲击装置上部的释放按钮，进行测试。注意事项：进行测试时要求被测量物、冲击装置、操作人员均应稳定，不能有振动和摆动，并且作用力方向应与冲击装置轴线一致。冲击装置功能表进行测试时要求被测量物、冲击装置、操作人员均应稳定，不能有振动和摆动，并且作用力方向应与冲击装置轴线一致。5）千分表用途：用于工件圆跳动的测试。（厂部常用于各底辊、压花辊、弧形刀的圆跳动测试。）使用、读数方法：A、装置好千分表，确定紧固螺丝已经锁紧。B、在被侧物件周围找好磁座放置位置，并调整好支架位置，使探测针头摆置被侧面的最佳位置。C、旋转被侧物查看千分表内数值的偏差范围。D、千分表上每一刻度单位为0.002mm,最大测试值为0.2mm。注意事项：A、被侧面应保持干净、清洁。B、被侧物旋转时，应保持匀速。千分表调整支架微调旋扭磁座千分表上每一刻度单位为0.002mm,最大测试值为0.2mm。通过微调旋扭，调整指针。6）刀口形直尺用途：用于测量工件表面的平面度。（厂部现常用于各切刀片刀刃面的平面度）使用、读数方法：A、清洁尺面上的灰尘。B、目测：被侧物水平的放置在尺面上，对着光线较好的方向，看看是否存在间隙。注意事项：刀口形直尺使用完备后，应涂油防锈，保持工具的使用性。刀口形直尺目测：观察两接触面是否存在间隙。谢谢！
