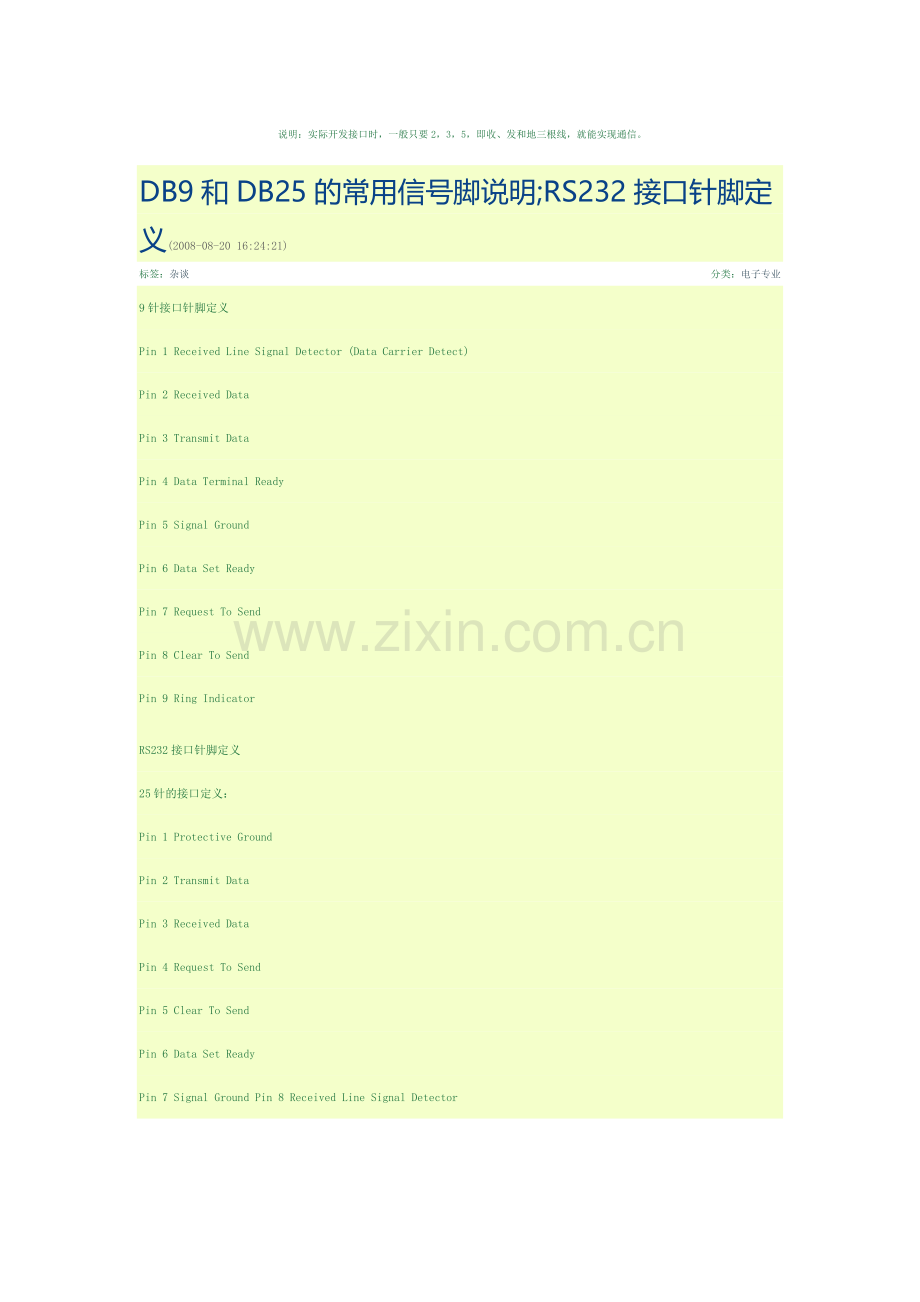

DB9接口定义.doc

说明：实际开发接口时，一般只要2，3，5，即收、发和地三根线，就能实现通信。
DB9和DB25的常用信号脚说明;RS232接口针脚定义(2008-08-20 16:24:21)
标签：杂谈
分类：电子专业
9针接口针脚定义
Pin 1 Received Line Signal Detector (Data Carrier Detect)
Pin 2 Received Data
Pin 3 Transmit Data
Pin 4 Data Terminal Ready
Pin 5 Signal Ground
Pin 6 Data Set Ready
Pin 7 Request To Send
Pin 8 Clear To Send
Pin 9 Ring Indicator
RS232接口针脚定义
25针的接口定义：
Pin 1 Protective Ground
Pin 2 Transmit Data
Pin 3 Received Data
Pin 4 Request To Send
Pin 5 Clear To Send
Pin 6 Data Set Ready
Pin 7 Signal Ground Pin 8 Received Line Signal Detector
(Data Carrier Detect)
Pin 20 Data Terminal Ready
接线说明
1.DB9和DB25的常用信号脚说明
　9针串口（DB9） 25针串口（DB25）

针号功能说明 缩写 针号功能说明 缩写
1 数据载波检测 DCD 8 数据载波检测 DCD
2 接收数据 RXD 3 接收数据 RXD
3 发送数据 TXD 2 发送数据 TXD
4 数据终端准备 DTR 20 数据终端准备 DTR
5 信号地 GND 7 信号地 GND
6 数据设备准备好 DSR 6 数据准备好 DSR
7 请求发送 RTS 4 请求发送 RTS
8 清除发送 CTS 5 清除发送 CTS
9 振铃指示 DELL 22 振铃指示 DELL
2.RS232C串口通信接线方法（三线制）
9针－9针 25针－25针 9针－25针
　2 　3 　3 　　2 　　2　 2
　3 　2 　2 　　3 　　3 　3
　5 　5 　7 　　7 　　5　 7
RS-232接口

　　RS-232串行接口标准
　　目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯。
　　图1
　　收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。接收器典型的工作电平在+3～+12V与-3～-12V。由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。其有关电气参数参见表1。
