母线安装及检测管控要点PPT课件.pptx

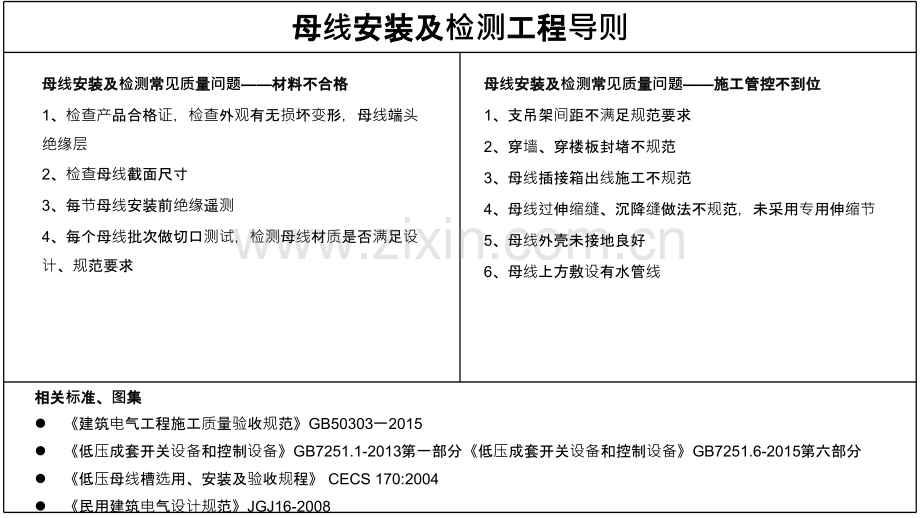

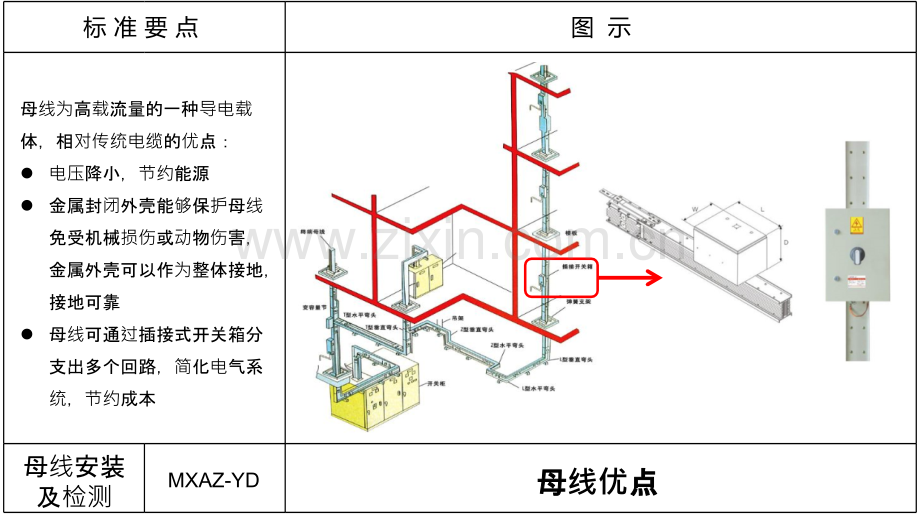

母母线安装及安装及检测工程工程导则母母线安装及安装及检测常常见质量量问题材料材料不合格不合格1、检查产品合格证，检查外观有无损坏变形，母线端头绝缘层2、检查母线截面尺寸3、每节母线安装前绝缘遥测4、每个母线批次做切口测试，检测母线材质是否满足设计、规范要求相关相关标准、准、图集集l建筑电气工程施工质量验收规范GB50303一2015l低压成套开关设备和控制设备GB7251.1-2013第一部分低压成套开关设备和控制设备GB7251.6-2015第六部分l低压母线槽选用、安装及验收规程 CECS 170:2004l民用建筑电气设计规范JGJ16-2008母母线安装及安装及检测常常见质量量问题施工管控不到位施工管控不到位1、支吊架间距不满足规范要求2、穿墙、穿楼板封堵不规范3、母线插接箱出线施工不规范4、母线过伸缩缝、沉降缝做法不规范，未采用专用伸缩节5、母线外壳未接地良好6、母线上方敷设有水管线标 准 要 点图 示母线安装及检测母母线优点点母线为高载流量的一种导电载体，相对传统电缆的优点：l电压降小，节约能源l金属封闭外壳能够保护母线免受机械损伤或动物伤害，金属外壳可以作为整体接地，接地可靠l母线可通过插接式开关箱分支出多个回路，简化电气系统，节约成本MXAZ-YD标 准 要 点图 示母线安装及检测母母线材料材料检测l母线进场后需检测外观质量、铜排截面尺寸、铜排芯数；参照质量证明文件检测防水IP等级、品牌、导电材质（铜质）、规格型号；与图纸、合同及施工封样比对l母线导电材质检查：1、检测母线连接头铜排侧面做非破坏性切口检测，检测导电材质 2、依据材料报告做母线称重实验，检测导电材质重量材质不应为铜包铝MXAZ-JC标 准 要 点图 示母线安装及检测母母线支架布置支架布置l母线支架间距1.8m2.0ml两端支架距离拐弯处0.4m0.6ml多排母线拐弯处应加设支架MXAZ-ZJ标 准 要 点图 示母线安装及检测母母线穿穿墙、楼板、楼板封堵封堵l母线穿墙、楼板后，用防火枕及防火胶泥填实l填实后采用铁皮封堵或防火板封堵l母线垂直安装时应在结构板上设置支架l当设计无明确要求时，每层需安装定制的弹簧支架MXAZ-FD标 准 要 点图 示母线安装及检测母母线连接控制柜做法接控制柜做法l插接式开关箱连接控制柜采用金属软管连接l金属软管弯曲半径不应小于软管外径的6倍l固定点间距不应大于1m，管卡与终端、弯头中点的距离宜为300mmMXAZ-JCX标 准 要 点图 示母线安装及检测母母线接地接地l母线外壳及设备均应接地良好；且母线槽全长与保护导体可靠连接不应少于2处MXAZ-JD标 准 要 点图 示母线安装及检测母母线与各管与各管线间距距l母线宜在有水管道的上方平行安装l母线与管道最小距离不得小于附表要求当不能满足上述要求时，应采取防护措施MXAZ-GXJJ标 准 要 点图 示母线安装及检测母母线连接固定接固定l母线连接使用厂家专用接头，接头连接使用力矩扳手，螺栓固定l力矩扳手的力矩值需符合规范要求MXAZ-LJ
