Discovery工作流程PPT课件.ppt

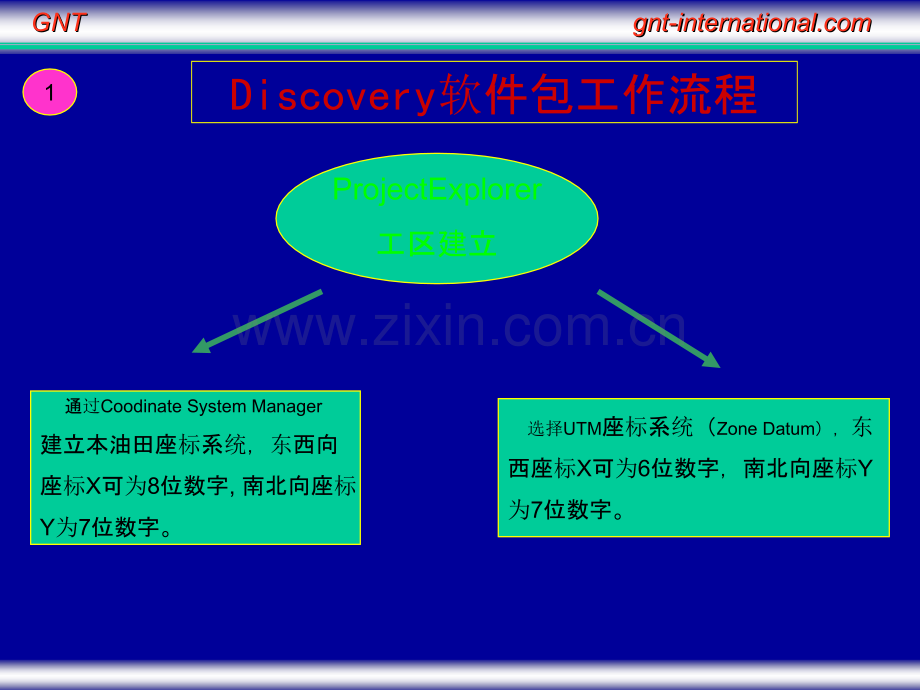

GNTGNT gnt-gnt- ProjectExplorer工区建立 通过Coodinate System Manager建立本油田座标系统，东西向座标X可为8位数字,南北向座标Y为7位数字。选择UTM座标系统（Zone Datum），东西座标X可为6位数字，南北向座标Y为7位数字。1Discovery软件包工作流程GNTGNT gnt-gnt- 地质数据WellBase测井数据Prizm地震数据SeisVisionWell header:Well ID、X、Y、Datum Type、Datum ElvFormation:Form、Top MD、Net TH、POR、PERMSurvey:Survvey Point NO.、MD、Inclination、AzimuthVelocity:Survvey ID、Survvey Type、Shot NO.、One-way Time、TVDFaults DST Core Completion IP ProductsASCII、Las、Lis log dataSEG-Y data 3dx、2ds、3dhDiscovery所需各种数据GNTGNT gnt-gnt- Discovery所形成各种图形井位图地形图各种储层参数图地层对比剖面图油藏剖面图综合柱状图测井曲线图各种CrossplotPickett Crossplot综合测井解释成果图地质测井GNTGNT gnt-gnt- 断层、剖面、时间切片3D显示层速度、平均速度图等T0图图地震测网图合成记录构造图各种地震属性图地震综合图沉积微相图各种储层参数预测图综合评价图构造发育史剖面GNTGNT gnt-gnt- 2 数据加载 WellBase ToolsImport Spreadsheat，加载数据包括Well header、Formation、Survey、Velocity等等数据。数据。在在Excel中首先定中首先定义义Table类类型，然后定型，然后定义义每列每列Field类类型。型。在在输输入井斜数据入井斜数据(Survey)之后，要之后，要进进行行WellBase Tools Batch Survey Calculation。GESXplorer 地质分析GNTGNT gnt-gnt- 不同井别井位图建立利用QueryBuilder 对不同井别建立不同的Filter。在上步建立井位图时，激活不同Filter，建立不同井位图。在GeoAtlas中把不同井位图进行迭加显示，然后存储gmp文件。井位图建立 WellBase LayerImport Create。需要给井位图定名，需要把Well ID或Well Name放在井圈周围。需要定义直井井圈和斜井地面地下井圈大小、颜色。井位图GNTGNT gnt-gnt- 具有储层参数井位图建立 利用WellBase LayerImport Create，把某一储层参数显示在井圈周围，形成具有储层参数井位图。各种储层参数图建立储层参数图建立在GeoAtlas显示具有储层参数井位图，激活储层参数值点击右键 Create Isomap Layer形成储层参数图。可选择图形显示方式(contour、color fill contour)及等值线间隔。利用ISOMAP Builder Surface，选择grid方法和grid参数。GNTGNT gnt-gnt- 图层运算 GeoAtlas Layers Create Layer Isomap Surface Operations,用Browse选择一定图层，在Output Equation菜单中输入计算公式，对图层进行运算，该功能可用于等T0 等深度、计算等厚度、砂岩百分比图以及利用地震属性进行储层参数预测。GNTGNT gnt-gnt- Xsection定义剖面 首先打开Xsection模块，在GeoAtlas显示一张井位图，利用GeoAtlas Tools Define Cross SectionWell to Well 和Projected,分别定义过井剖面和投影剖面。调整剖面 Well List:确定测井曲线显示模板，增加和删除井。Layout:确定井之间距离类型、水平垂直比例、显示井段。Formation Tops:显示对比线和地层名称。IsoMap:可把Isomap图层投影到剖面上。Marginalia:增加图头、剖面边框和深度刻度。Well Posting:增加井名和井间距离标志。Downhole Data Posting:显示射孔、取芯、DST井段。XsectionTools Edit Picks:重新拾取层位和增加层位。XsectionTools Edit Annotation:增加岩性地质体。GNTGNT gnt-gnt- 3数据加载 测井数据加载 PrizmFile Import ASCII,加载ASCII格式测井数据。PrizmFile Import LIS,加载LIS格式测井数据。PrizmFile Import LAS,加载LAS格式测井数据。PrizmFile Multi Well LAS，批量加载LAS格式测井数据。井数据加载 PrizmUpdate PRIZM Project,从WellBase数据库直接调入 Well header、Formation、Survey等数据。PrizmEdit Well Information,手工加载Formation、Survey Perforations、DST、CORE等数据。PrizmPrizm测测井分析井分析GNTGNT gnt-gnt- 通过对深度道、曲线道和曲线显示编辑，制作Log Template,并设置为工区显示模板Readout、Patch、Depth Shift、Annotation、LithologyPatterns、Curve Merge/Splice手工和自动制作综合柱状图GNTGNT gnt-gnt- Crossplot 各种交会图见建立，确定解释模型参数和岩性标准,GR-Res交会图可用于确定岩性标准，DT或RHOB-Res交会图可用于确定油气层，PHID或PHIS-PHIN交会图可用于确定气层。Pickett Crossplot 可以进行图形动态测井参数的调整,可快速直观确定储层地层水电阻率(Rw)、含水饱和度(Sw)、地层胶结指数（m）及饱和度指数（n）。测井解释模型 三种方法GNTGNT gnt-gnt- Prizm提供解释模型各种Sw ArchieDual Water Model3min DW MS IND 4min DW MS IND 建立Prizm解释模型 Prizm本身提供各种语句、函数和运算符，可快速直观地建立自己的测井解释模型挂接外部解释模型 可利用VB6.0和VC6.0建立任何复杂测井解释模型，并生成执行文件。然后可挂接到Prizm。Curve Data Statistics 可对一定层位和井段求取所有井原始曲线平均值、最大值、最小值、累积值和曲线值大于小于一定常数的测量厚度、垂直厚度，以及储层参数，如砂体厚度、泥岩厚度、Porosity、K、和Sw。GNTGNT gnt-gnt- 可把上述统计参数成果存成文本文件，并可直接形成ISOMAP图层 在GeoAtlas中显示和编辑储层参数ISOMAP图层，分析储层参数空间分布规律，预测储层发育区和含油气有利区带，指导下一步井位布署。成果输出测井解释成果可以Las格式输出。测井解释成果和交会图可以Printer输出。测井解释成果和交会图可以wmf、emf和bmp图像格式输出。GNTGNT gnt-gnt- 4SEG-Y data转换为SeisVision内部格式 3dx、2ds 3D SEG-Y data SeisVisionLoad Seismic Load 3D Data，需要给出Dataset、Version 名称。利用Rdibmsgy和SeisVision中中Dump功能分析Trace Header,需要定义Inline、Cross line、X、Y在在Trace Header中的位置。如果Trace Header中无X、Y信息，需 要知道工区内任意三点Inline、Cross line、X、Y值。2D SEG-Y data 首先把所有2D SEG-Y 文件copy到一个临时目录下。SeisVisionLoad Seismic Load 2D Data，形成每条2D 测线的2ds文件。需要记录每条2D 测线最小、最大CDP座标文件。如下格式：xl10 1 665109 217370 xl10 200 668445 217370 SeisVisionLoad SeismicAssociate to Survy,赋予每条2D 测线的2ds座标信息。SeisVisionSeisVision二二维维三三维维地震解地震解释释GNTGNT gnt-gnt- 建立地震解释工区，添加3dx、2ds、3dh文件；并在Show Interpretation ManagerGeneral Interpretation Datum中的零秒基准面海拔（Fixed Datum)和填充速度（Replacement)。利用底图和Seismic Open Seismic Section菜单打开Inline、Crossline、Arbitrary剖面。通过Adjust Seismic Section菜单,调整剖面显示方式和纵横向比例。利用Wells Add Wells and Formation菜单从WellBase数据库调入Well header、Formation、Survey和和Velocity等数据。等数据。GNTGNT gnt-gnt- 利用Wells Well List菜单输入井的Las格式的测井数据，并用数据，并用Edit确定曲确定曲线类线类型。型。利用Interpretation Interpretation Settings确定井确定井轨轨迹左右迹左右侧侧曲曲线显线显示示类类型。型。合成合成记录记录制作和制作和层层位位标标定（定（SynView)对对DT、DEN曲曲线进线进行平滑行平滑处处理理确定反射系数确定反射系数门槛值门槛值调调整子波整子波类类型、主型、主频频、相位和、相位和长长度度对对合成合成记录记录道道进进行整体移行整体移动动、局部、局部压缩压缩和拉和拉长长存存储储合成合成记录记录道和新的道和新的时时深关系表深关系表GNTGNT gnt-gnt- 地质层位(Formation)和地震层位(Horizon)管理利用Wells Formation List控制在地震剖面上是否显示地质层位。利用Wells Formation List由地质层位形成地震层位。利用Horizons Horizon Manager增加和删除地震层位。利用Horizon Palette改变地震层位颜色。断层（Fault)管理利用Faults Fault Manager增加和删除断层。利用Faults Fault Manager Edit控制断层类型、是否内插断层。利用Fault Palette改变地震层位颜色。GNTGNT gnt-gnt- 构造解释根据勘探开发程度确定测线解释密度如2X2、4X4、10X10。从层位标定好的过井Inline、Crossline、Arbitrary剖面出发进行解释。可用timeslice、3dView进行断层解释、分析和组合。层位解释时一定要保证剖面之间层位闭合。在地震反射轴稳定局部地区，可进行层位追踪。等T0图 可用HorizonsExport Surface Create Isomap Layer直接形成Isomap图层，然后在GeoAtlas显示编辑。GNTGNT gnt-gnt- 构造图变速常速利用精确层位标定井所形成的速度表形成某一层平均速度图（InterpretationGrid Velocities)。利用InterpretationConvert Depth把等T0图转化为等深图。利用HorizonsExport Surface Create Isomap Layer把等深图直接形成Isomap图层，然后GeoAtlas显示编辑。利用Horizons Export Surface以Zmap Plus Data format格式输出等T0 文件。在Excel中把T0值转化为深度值。利用Horizons Export Fault Polygons以Zmap Plus format格式输出Fault Polygons 文件。在Excel中把T0值转化为深度值。利用ToolsImport Surface Z-MAP Import 输入层位和断层Z-MAP文件，形成Isomap图层，然后GeoAtlas显示编辑。GNTGNT gnt-gnt- Z-MAP Plus 层位 DATA FILE,DATA,80,1X(EASTING),1,1,1,1,22,7,NULL,15,7,0Y(NORTHING),2,2,1,23,40,7,NULL,15,7,0Z VALUE,3,3,1,41,53,7,NULL,15,7,0 2182116.14 713155.87 -6027 2182116.14 714256.11 -6018 2182116.14 715906.47 -6054 2182116.14 716456.59 -6063 2182116.14 717006.71 -6051 2182116.14 717556.83 -6063 2182171.14 712660.76 -5958 2182171.14 713155.87 -6027 2182171.14 713705.99 -6012 2182171.14 714256.11 -6018 2182171.14 714806.23 -6000 DATA FILE,DATA,80,1X(EASTING),1,1,1,1,15,7,NULL,15,7,0Y(NORTHING),1,1,1,16,30,7,NULL,15,7,0Z VALUE,1,1,1,31,45,7,NULL,15,7,0INLINE#,1,1,1,46,55,7,NULL,15,7,0CROSSLINE#,1,1,1,56,65,7,NULL,15,7,0 2182116.14 713155.87 2.009 1 10 2182116.14 714256.11 2.006 1 30 2182116.14 715906.47 2.018 1 60 2182116.14 716456.59 2.021 1 70 2182116.14 717006.71 2.017 1 80 2182116.14 717556.83 2.021 1 90 2182171.14 712660.76 1.986 2 1 2182171.14 713155.87 2.009 2 10 2182171.14 713705.99 2.004 2 20 2182171.14 714256.11 2.006 2 30 2182171.14 714806.23 2.000 2 40 利用时深关系把T0转换为Depth删除改变GNTGNT gnt-gnt- Z-MAP Fault Polygon FAULT FILE,FALT,80,1X(EASTING),1,1,1,1,15,7,NULL,15,7,0Y(NORTHING),2,2,1,16,30,7,NULL,15,7,0Z VALUE,3,3,1,31,45,7,NULL,15,7,0SEG I.D.,4,35,1,46,55,7,NULL,15,7,0 2183132.53 712660.76 1.994 1 2183362.98 713155.87 1.997 1 2183165.53 713705.99 1.995 1 2183510.92 714256.11 2.001 1 2183536.22 714806.23 2.003 1 2183633.02 715356.35 2.001 1 2183664.37 715906.47 2.003 1 2183557.12 716456.59 2.014 1 2183831.57 717006.71 2.015 1 2183671.52 717556.83 2.018 1 FAULT FILE,FALT,80,1X(EASTING),1,1,1,1,10Y(NORTHING),2,2,1,11,20Z VALUE,3,3,1,21,26SEG I.D.,4,35,1,27,282183132.53712660.76-598212183362.98713155.87-599112183165.53713705.99-598512183510.92714256.11-600312183536.22714806.23-600912183633.02715356.35-600312183664.37715906.47-600912183557.12716456.59-604212183831.57717006.71-604512183671.52717556.83-60541 利用时深关系把T0转换为Depth改变GNTGNT gnt-gnt- 地震测网图建立Horizons Export Horizons Seismap DXF v3.0选择一个层位。LayersSeismic Basemap SeisMap File，选择上面的Seismap DXF v3.0文件。确定Inline、CDP间隔。在GeoAtlas中显示地震测网图。利用Layer Display Attributes控制Inline、CDP线和 Label的粗细、大小、颜色。GNTGNT gnt-gnt- 地震属性提取和作图Tools Surface Calculator。从20种地震属性中选择一个地震属性。选择地震层位、Offset、Length。给出输出地震属性名称。Layers Surface Attributes。选择一个地震属性文件,形成Isomap图层。在GeoAtlas中显示地震属性图。GNTGNT gnt-gnt- 5 建立一个ZoneEdit Zones New,给出Zone名称。定义Zone 顶底层位。利用Edit Zone Attribute Values可显示Zone所包括Well ID及属性（X、Y、MD、TopMD、BaseMD)。添加Zone属性名称 利用Edit Zones Add Attributes 添加Zone属性，包括Generic、Geologic、Geophysical、Petrophysical 等。ZoneManagerGNTGNT gnt-gnt- Zone储层参数属性输入 Zone Manager FileImport Isomap Import，Zone Manager 能够自动在井点处提取储层参数属性。Zone Manager FileImport ASCII Import，输入井Zone的储 层参数属性。利用Prizm Curve Data Statistics Create Data Save to Zone Manager 自动统计储层参数属性。Zone地震属性输入 利用Zone Manager FileImport Isomap Import 把地震属性图输入Zone 中，Zone Manager 能够自动在井点处提取地震属性值。GNTGNT gnt-gnt- Zone储层参数和地震属性输交会图 Zone Manager ViewCrossplot 建立交会图。选择一个Zone，X轴选择地震属性，Y轴选择储层参数属性。Zone Manager Tools Curve Fitting 建立储层参数属性和地震属性值相关关系。Zone Manager Tools Data Discrimination可删出异常点。Zone Manager File Save Template As存储上述交会图。储层参数预测 利用储层参数属性和地震属性值相关关系，在GeoAtlas Layers Create Layer Isomap Grid Operations进行图层运算，把地震属性值图转化为储层参数图，从而进行储层参数预测。
