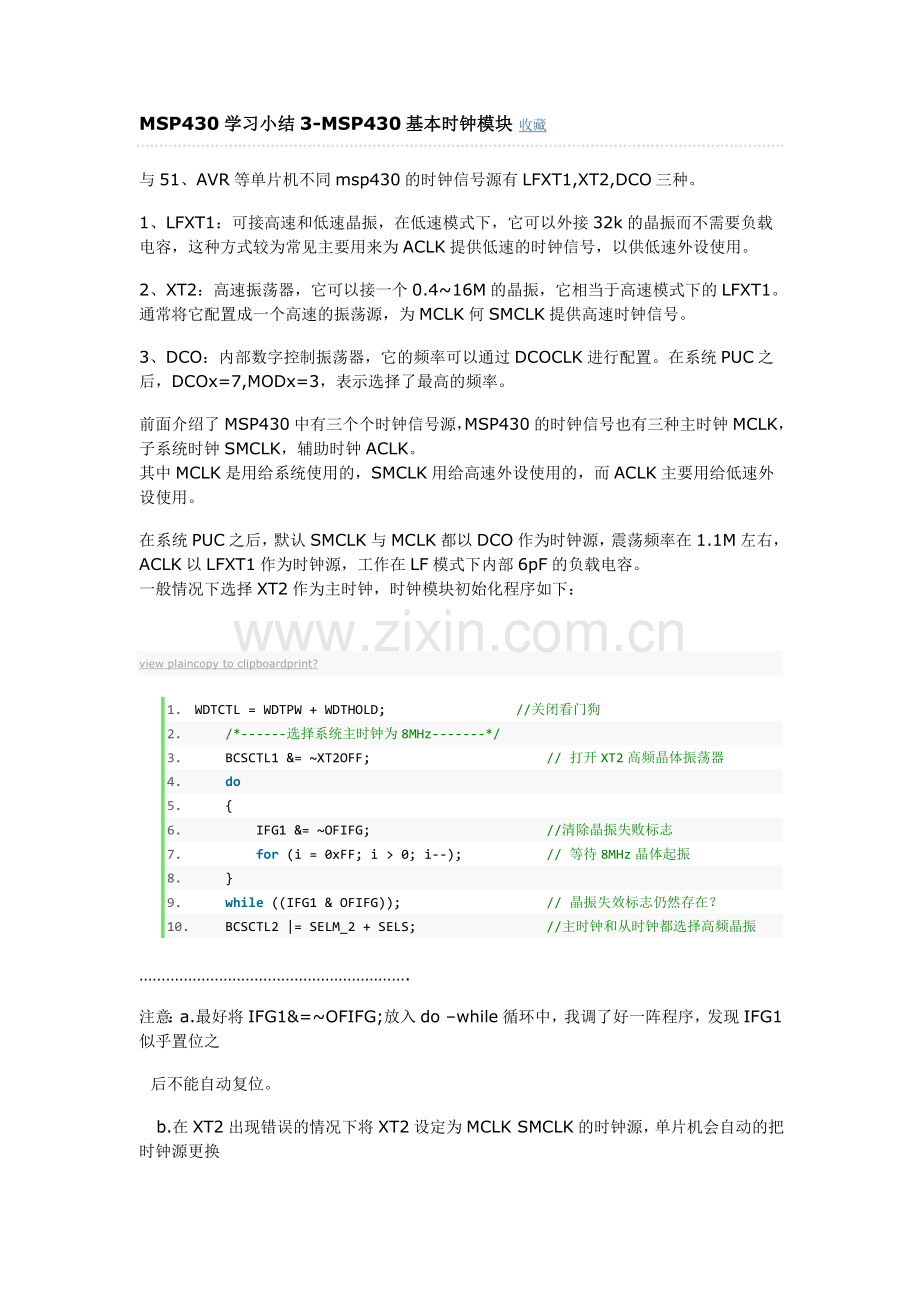

MSP430学习小结3-MSP430基本时钟模块.doc

MSP430学习小结3-MSP430基本时钟模块 收藏
与51、AVR等单片机不同msp430的时钟信号源有LFXT1,XT2,DCO三种。
1、LFXT1：可接高速和低速晶振，在低速模式下，它可以外接32k的晶振而不需要负载电容，这种方式较为常见主要用来为ACLK提供低速的时钟信号，以供低速外设使用。
2、XT2：高速振荡器，它可以接一个0.4~16M的晶振，它相当于高速模式下的LFXT1。通常将它配置成一个高速的振荡源，为MCLK何SMCLK提供高速时钟信号。
3、DCO：内部数字控制振荡器，它的频率可以通过DCOCLK进行配置。在系统PUC之后，DCOx=7,MODx=3，表示选择了最高的频率。
前面介绍了MSP430中有三个个时钟信号源，MSP430的时钟信号也有三种主时钟MCLK，子系统时钟SMCLK，辅助时钟ACLK。
其中MCLK是用给系统使用的，SMCLK用给高速外设使用的，而ACLK主要用给低速外设使用。
在系统PUC之后，默认SMCLK与MCLK都以DCO作为时钟源，震荡频率在1.1M左右，ACLK以LFXT1作为时钟源，工作在LF模式下内部6pF的负载电容。
一般情况下选择XT2作为主时钟，时钟模块初始化程序如下：

view plaincopy to clipboardprint?
1. WDTCTL = WDTPW + WDTHOLD;                 //关闭看门狗
2.     /*------选择系统主时钟为8MHz-------*/
3.     BCSCTL1 &= ~XT2OFF;                       // 打开XT2高频晶体振荡器
4.     do
5.     {
6.         IFG1 &= ~OFIFG;                       //清除晶振失败标志
7.         for (i = 0xFF; i > 0; i--);           // 等待8MHz晶体起振
8.     }
9.     while ((IFG1 & OFIFG));                   // 晶振失效标志仍然存在？
10.     BCSCTL2 |= SELM_2 + SELS;                 //主时钟和从时钟都选择高频晶振
…………………………………………………….
注意：a.最好将IFG1&=~OFIFG;放入do –while循环中，我调了好一阵程序，发现IFG1似乎置位之
  后不能自动复位。
   b.在XT2出现错误的情况下将XT2设定为MCLK SMCLK的时钟源，单片机会自动的把时钟源更换
  为DCO振荡器。当时钟信号丢失50us时，振荡器失效。如果MCLK信号来自LFXT1或者XT2，
  那么MSP430自动把MCLK的信号切换为DCO，这样可以保证程序继续运行。MSP430不对低频
  模式的LFXT1进行监测。
   b.BCSCTL2=SELM_2+SELS;语句必须放在while之后，因为当XT2没有起振之前，XT2处于错误
  阶段，因此在XT2没有起振之前将它设定为主时钟与子系统时钟后，单片机会自动的将DCO
  设定为SMCLK MCLK的时钟源。
