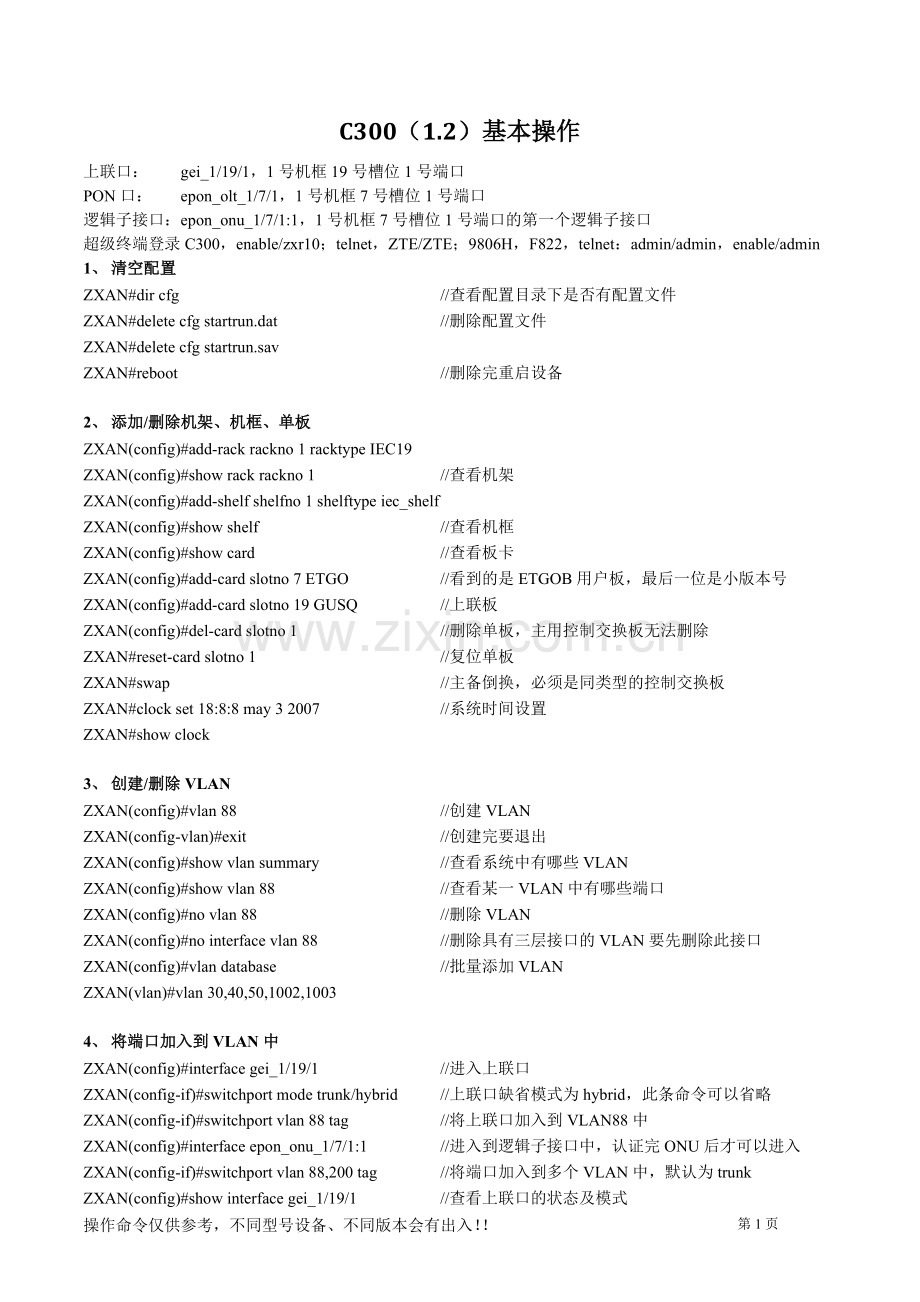

C300（1.2）基本操作上联口： gei_1/19/1，1号机框19号槽位1号端口 PON口： epon_olt_1/7/1，1号机框7号槽位1号端口逻辑子接口：epon_onu_1/7/1:1，1号机框7号槽位1号端口的第一个逻辑子接口超级终端登录C300，enable/zxr10；telnet，ZTE/ZTE；9806H，F822，telnet：admin/admin，enable/admin 1、清空配置 ZXAN#dir cfg //查看配置目录下是否有配置文件 ZXAN#delete cfg startrun.dat //删除配置文件 ZXAN#delete cfg startrun.sav ZXAN#reboot //删除完重启设备 2、添加/删除机架、机框、单板 ZXAN(config)#add-rack rackno 1 racktype IEC19 ZXAN(config)#show rack rackno 1 //查看机架 ZXAN(config)#add-shelf shelfno 1 shelftype iec_shelf ZXAN(config)#show shelf //查看机框 ZXAN(config)#show card //查看板卡 ZXAN(config)#add-card slotno 7 ETGO //看到的是ETGOB用户板，最后一位是小版本号 ZXAN(config)#add-card slotno 19 GUSQ //上联板 ZXAN(config)#del-card slotno 1 //删除单板，主用控制交换板无法删除 ZXAN#reset-card slotno 1 //复位单板 ZXAN#swap //主备倒换，必须是同类型的控制交换板 ZXAN#clock set 18:8:8 may 3 2007 //系统时间设置 ZXAN#show clock 3、创建/删除VLAN ZXAN(config)#vlan 88 //创建VLAN ZXAN(config-vlan)#exit //创建完要退出 ZXAN(config)#show vlan summary //查看系统中有哪些VLAN ZXAN(config)#show vlan 88 //查看某一VLAN中有哪些端口 ZXAN(config)#no vlan 88 //删除VLAN ZXAN(config)#no interface vlan 88 //删除具有三层接口的VLAN要先删除此接口 ZXAN(config)#vlan database //批量添加VLAN ZXAN(vlan)#vlan 30,40,50,1002,1003 4、将端口加入到VLAN中 ZXAN(config)#interface gei_1/19/1 //进入上联口 ZXAN(config-if)#switchport mode trunk/hybrid //上联口缺省模式为hybrid，此条命令可以省略 ZXAN(config-if)#switchport vlan 88 tag //将上联口加入到VLAN88中 ZXAN(config)#interface epon_onu_1/7/1:1 //进入到逻辑子接口中，认证完ONU后才可以进入 ZXAN(config-if)#switchport vlan 88,200 tag //将端口加入到多个VLAN中，默认为trunk ZXAN(config)#show interface gei_1/19/1 //查看上联口的状态及模式 5、添加/删除带内网管；带内网管是针对三层接口添加的，此处指管理VLAN ZXAN(config)#show ip route //查看带内、带外网管及路由 ZXAN(config)#interface vlan 88 //进入VLAN88的虚接口中 ZXAN(config-if)#ip address 192.168.150.1 255.255.255.0 ZXAN(config-if)#no ip address 192.168.150.1 255.255.255.0 //删除带内网管 6、添加带外网管 ZXAN(config)#interface mng1 //进入mng1端口 ZXAN(config-if)#ip address 10.1.150.1 255.255.255.0 //带外IP可以修改，不能删除 7、添加删除路由 ZXAN(config)#ip route 0.0.0.0 0.0.0.0 192.168.150.254 //添加缺省路由，只能有一条 ZXAN(config)#ip route 10.66.0.0 255.255.0.0 192.168.150.254 //网段路由 ZXAN(config)#no ip route 0.0.0.0 0.0.0.0 //删除路由 8、认证ONU ZXAN(config)#show onu unauthentication epon-olt_1/7/1 //查看OLT端口下未认证的ONU ZXAN(config)#show onu authentication epon-olt_1/7/1 //查看认证了的ONU ZXAN(config)#interface epon-olt_1/7/1 //进入某个PON口，认证ONU ZXAN(config-if)#onu 1 type ZTE-F822 mac 0026.ed14.3e06 //使用mac地址认证此处认证ONU的范围“1~64”，epon_onu_1/7/1:X，即最后的X ZXAN(config)#interface epon-onu_1/7/1:1 //进入PON口的逻辑子接口 ZXAN(config-if)#switchport mode trunk //修改接口的类型，保证管理数据可以透传 ZXAN(config-if)#switchport vlan 88 tag //将此接口加入到管理VLAN88中 ZXAN(config)# interface epon_olt_1/7/1 ZXAN(config-if)#no onu 1 //删除ONU ZXAN(config-if)#mac 0015.EB71.F658 //更换同类型的ONU时使用这条命令，这样对于下发的数据不需要重做，仅重做存在于ONU中的数据修改ONU认证方式 ZXAN#show epon authentication-mode 1/7 //查看ONU认证方式，1 号机框7号槽位号 ZXAN(config)#epon //进入EPON配置模式 ZXAN(config-epon)#onu-authentication-mode service 1/7 mac //修改为MAC认证注册方式 ZXAN(config-epon)#onu-authentication-mode service 1/7 sn //修改为SN认证注册方式修改ONU认证注册方式的命令对整个PON单板板有效，重启PON板，才能生效。认证方式支持4种，hybrid， loid，mac，sn ZXAN#show onu all-status epon-olt_1/7/1 //查看某PON口下所有ONU的状态，Online，Offline，Power-off，Deny ZXAN#show onu detail-info epon-onu_1/7/1:1 //查看ONU的详细信息 9、 C300带宽分配 9.1 针对端口配置带宽 ZXAN(config)#interface epon_onu_1/7/1:1 ZXAN(config-if)#sla upstream assured 100000 maximum 100000 ZXAN(config-if)#sla downstream maximum 100000 ZXAN(config-if)#show onu sla upstream epon-onu_1/7/1:1 //查看ONU的上行带宽。 ZXAN(config-if)#show onu sla downstream epon-onu_1/7/1:1 //查看ONU的下行带宽。 9.2 创建带宽模板（在开通多个ONU时，省去每个ONU中都要配置带宽的麻烦） ZXAN(config)#epon //进入EPON模式 ZXAN(config-epon)#onu-sla-profile profile-name create zte //创建带宽模板，模板名称为zte ZXAN(config-epon)#onu-sla-profile profile-set zte upstream assured 5000 maximum 50000 ZXAN(config-epon)#onu-sla-profile profile-set zte downstream maximum 10000 ZXAN(config-epon)#show epon onu-sla-profile //查看OLT中有哪些带宽模板 ZXAN(config-epon)#show epon onu-sla-profile zte //查看带宽模板详细参数配置。 ZXAN(config)#interface epon-onu_1/7/1:1 ZXAN(config-if)#sla-profile zte //应用该模板到相应ONU ZXAN(config-if)#show onu sla upstream/ downstream epon-onu_1/7/1:1 //查看ONU的带宽 ZXAN(config-if)#show onu sla upstream/ downstream epon-olt_1/7/1 //查看PON口下所有ONU的带宽设置ONU的下行、上行最大带宽以及上行保证带宽（单位：kb）上行带宽的配置参数中，必须配置保证带宽和最大带宽。其余参数建议采用系统默认值，无需设置。下行带宽的配置参数中，必须配置的是最大带宽。最大突发包参数系统会根据最大带宽自动计算并设置。保证带宽assured：当ONU发出请求消息时系统可以保证分配给该ONU的上行带宽最大带宽maximum：系统可以在带宽空闲的时候能分配给该ONU的最大上行/下行带宽固定带宽fixed：在ONU激活后OLT为其分配的带宽，无论ONU上是否有上行流量最大突发包maxburst：ONU上行/下行最大突发流量优先级priority：该ONU在除了保证带宽外的额外带宽分配时，与其它ONU相比时的优先级别。在缺省情况下，所有ONU地位平等，建议采用默认值固定报文长度fixedpkt：ONU上行报文的固定长度 10、 Trap server服务器设置（必须设置此步才能在网管上管理到网元） ZXAN#show snmp config //查看SNMP的设置 ZXAN(config)#snmp-server community public view allview rw //设置SNMP共同体名（public）和权限（rw） ZXAN(config)#snmp-server enable trap //使能trap属性，告警上传到设置的服务器上 ZXAN(config)#snmp-server host 192.168.130.100 trap version 2c zte enable NOTIFICATIONS server-index 1 udp-port 162 设置trap（网管）服务器IP地址。安装netnumen网管软件的PC机作为trap服务器。其中版本号是“2c”，团体名是“public”，索引号是“1”，最多可设置8个server ZXAN(config)#snmp-server enable trap snmp //允许snmp类型的通知 ZXAN(config)#no snmp-server enable trap snmp //不允许snmp类型的通知 ZXAN(config)#no snmp-server host server-index 1 //删除trap-server 11、光模块参数，需要光模块支持 ZXAN#show pon transceiver info epon-olt_1/7/1 //查看某PON口光模块信息 ZXAN#show pon transceiver-threshold epon-olt_1/7/1 //查看光模块参数门限 ZXAN#show pon power olt-rx epon-onu_1/7/1:1 //查看OLT接收光功率 ZXAN#show pon power olt-tx epon-olt_1/7/1 //查看OLT发送光功率 ZXAN#show pon power onu-rx epon-onu_1/7/1:1 //查看ONU接收光功率 ZXAN#show pon power onu-tx epon-onu_1/7/1:1 //查看ONU发送光功率 12、 OLT下发ONU管理IP ZXAN(config)#pon-onu-mng epon-onu_1/7/1:1 //进入OLT的远程下发模式，此模式中执行的命令会立即下发到ONU中，ONU重新启动时也会执行自动下发，注意这些数据存在OLT中，非ONU中 ZXAN(epon-onu-mng)#mgmt-ip 192.168.150.2 255.255.255.0 vlan 88 priority 7 route 192.168.250.0 255.255.255.0 192.168.150.254 status enable //ONU的管理IP、VLAN、优先级、下一跳地址 ZXAN(epon-onu-mng)#mgmt-ip release //删除下发的管理IP ZXAN(epon-onu-mng)#vlan port eth_0/1-24 mode tag vlan 30 priority 0 //ONU的端口模式、VLAN、优先级 ONU的用户侧端口上VLAN有三种模式transparent，tag，translate。一般ONU直接接电脑，配置成tag模式；如果接TAG上行的以太网交换机，则配置成透传模式。此处下发的端口VLAN只针对具有以太网端口的ONU，ADSL上网的方式不能这样下发。 ZXAN(epon-onu-mng)#interface eth eth_0/1 phy-state enable/disable //使能/禁止ONU以太网用户端口 ZXAN(epon-onu-mng)#interface voip voip_0/1 enable/disable //启用/禁用VOIP端口 OLT上查看下发给ONU 的信息 ZXAN#show remote onu mgmt-ip epon-onu_1/7/1:1 //查看ONU管理IP ZXAN#show remote onu info epon-onu_1/7/1:1 //查看ONU信息 ZXAN#show remote onu vlan epon-onu_1/7/1:1 //查看ONU的VLAN ZXAN#show remote onu port info epon-onu_1/7/1:1 //查看端口详细信息 13、在C300上的ONU数据自动下发功能配置 ZXAN#show epon auto-dispatch-set //显示OLT中ONU-type是否数据自动下发；缺省情况， ONU类型为F820、F822、9806时数据不下发，其余的包括自定义的ONU类型都是“未配置” ZXAN#show remote onu auto-config epon-onu_1/7/1:1 //查看此ONU的数据是否自动下发 ZXAN(config)#pon //进入OLT的PON模式 ZXAN(config-pon)#auto-dispatch-set ZTE-F822 enable/disable //针对某类ONU设置是否自动下发 ZXAN(config)#pon-onu-mng epon-onu_1/7/1:1 //进入OLT的逻辑子接口 ZXAN(epon-onu-mng)#auto-config //数据自动下发 ZXAN(epon-onu-mng)#auto-config voip //语音自动下发 ZXAN(epon-onu-mng)#no auto-config //删除宽带自动下发 ZXAN(epon-onu-mng)#no auto-config voip //删除语音自动下发只有OLT侧和ONU侧都做了自动下发数据的配置，自动下发功能才能正常实现 14、创建ONU模板对于新的ONU，在OLT上可能没有相应的模板，需要自行添加ONU模板 ZXAN#show onu-type //查看OLT中储存的所有ONU模板信息 ZXAN#show onu-type EPON/GPON ZXAN(config)#pon //进入PON配置模式 ZXAN(config-pon)#onu-type ZTE-F822A epon description 24FE,24POTS //添加新模版ZTE-F822A ZXAN(config-pon)# onu-type-if ZTE-F822A eth_0/1-24 //配置以太网类用户端口 ZXAN(config-pon)# onu-type-if ZTE-F822A pots_0/1-24 //配置POTS类用户端口 ZXAN(config-pon)#no onu-type-if ZTE-F822A eth_0/1-8 ZXAN(config-pon)#no onu-type-if ZTE-F822A pots_0/1-8 ZXAN(config-pon)#no onu-type ZTE-F822A //删除模版，系统缺省模版如ZTE-D400不能删除 15、 MAC地址相关操作 ZXAN(config)#mac delete dynamic //清除所有学习到的MAC地址 ZXAN(config)#show mac aging-time //显示MAC地址老化时间，单位秒 ZXAN(config)#mac aging-time 300 //设置MAC地址老化时间，缺省是300秒 ZXAN#show mac system //显示C300的带内以及带外MAC地址 ZXAN#show mac //显示某MAC地址从哪一个端口及VLAN学得显示OLT上各端口学习到的MAC地址，如网关、ONU、用户终端、BAS等。对于每个开通了带内网管的ONU，可以被OLT的PON口学习到2个MAC地址，分别是PON口的MAC和带内网管的MAC ZXAN#show mac ethernet gei_1/19/1 //查看上联口的MAC地址学习情况 16、其它配置 telnet闲置时长的设置 ZXAN#show telnet //显示登录时长的设置 ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟 ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟 ZXAN(config)#hostname C300 //修改设备名称 ZXAN#no terminal monitor //关闭告警提示 ZXAN#write //保存数据 ZXAN#show processor //查看CPU占用率 ZXAN#show port-statistics interface gei_1/19/1 //端口流量统计 ZXAN#show users ZXAN#who //查看当前登录用户 ZXAN#show running-config //查看OLT内所有数据配置 ZXAN#show running-config interface epon_onu_1/7/1:1 //查看某个端口的配置 ZXAN#show version-running //查看运行版本信息 ZXAN#show version-saved master //查看主控板flash中保存的版本信息 ZXAN#show alarm pool //查询设备未清除的告警 ZXAN#show alarm counter //查看设备告警数目 ZXAN#show logging alarm //查看日志中的告警启用/禁用ONU用户端口隔离 ZXAN(config)#pon-onu-mng epon-onu_1/7/1:1 ZXAN(epon-onu-mng)#isolation enable/disable ARP代理 ZXAN(config)#interface vlan 100 ZXAN(config-if)#ip address 10.1.1.1 255.255.255.0 ZXAN(config-if)#ip proxy-arp P2P模式 ZXAN(config)#interface epon-olt_1/7/1 ZXAN(config-if)#p2p mode full ZXAN(config)#enable secret zxr10 //修改enable的密码 17、 QinQ ZXAN(config)#vlan-smart-qinq enable //全局使能QinQ ZXAN(config)#interface epon-olt_1/7/1 //进入PON口使能QinQ ZXAN(config-if)#vlan-smart-qinq enable ZXAN(config-if)#ex ZXAN(config)#vlan-smart-qinq ingress-port epon-olt_1/7/1 cvlan 50 to 50 svlan 1005 //配置QinQ规则，从哪个端口上来数据，cvlan为内层vlan，svlan为外层vlan ZXAN(config)#show vlan-smart-qinq //查看QinQ数据配置 ZXAN(config-if)#vlan-smart-qinq disable //取消QinQ ZXAN(config)#vlan-smart-qinq disable 18、端口镜像 OLT上端口镜像，将上联口gei_1/19/1镜像到gei_1/19/2端口 ZXAN(config)#monitor session 1 //创建监控会话 ZXAN(config)#interface gei_1/19/1 ZXAN(config-if)#monitor session 1 source direction both // gei_1/19/1为源端口，被监控端口 ZXAN(config-if)#exit ZXAN(config)#interface gei_1/19/2 ZXAN(config-if)#monitor session 1 destination //gei_1/19/2为镜像的端口 ZXAN(config)#show monitor session 1 //查看监控会话中有哪些端口 ZXAN(config)#no monitor session 1 //删除监控端口注：F822端口镜像与OLT端口镜像相同，将gei_0/3/1（F822的上联口）镜像到fei_0/2/x 19、 PON口保护配置 TYPEB类型保护，保护倒换为告警促发机制，当前活动口有告警就倒换。 ZXAN(config)#pon ZXAN(config-pon)#protection group 123 workpon epon-olt_1/7/1 protectpon epon-olt_1/7/2 typeB ZXAN(config-pon)#show protection group list ZXAN(config-pon)#show protection group information 123 ZXAN(config-pon)#protection switch-command group 123 ? //使用进行外部命令保护倒换 force Force switch request lockoutprotect Lock out protect manual Manual switch request ZXAN(config-pon)#protection switch-command group 123 manual p2w ZXAN(config-pon)#protection prop group 123 mode non-revertive //是否支持恢复 ZXAN(config-pon)#no protection group 123 //删除保护组 ZXAN(config-pon)#protection switch-command group //删除外部保护倒换 20、 LACP（链路聚合，只有在汇聚交换机和OLT上都配置后才能正常检查到聚合状态） ZXAN(config)#interface smartgroup1 //创建聚合组1 ZXAN(config-if)#exit ZXAN(config)#interface gei_1/19/1 //进入上联口gei_1/19/1 ZXAN(config-if)#smartgroup 1 mode active //将gei_1/19/1加入到聚合组1中，模式为active ZXAN(config-if)#exit ZXAN(config)#interface gei_1/19/2 ZXAN(config-if)#smartgroup 1 mode active ZXAN(config-if)#exit ZXAN(config)#interface smartgroup1 //进入聚合组1 ZXAN(config-if)#switchport vlan 88,200,1004 tag //将VLAN加入到聚合组中 ZXAN(config)#show lacp internal //查看链路聚合状态 ZXAN(config)#show vlan port smartgroup1 //查看聚合组1 属于哪些VLAN ZXAN(config)#show vlan port gei_1/19/1 //查看gei_1/19/1属于哪些VLAN 第7页操作命令仅供参考，不同型号设备、不同版本会有出入！！
