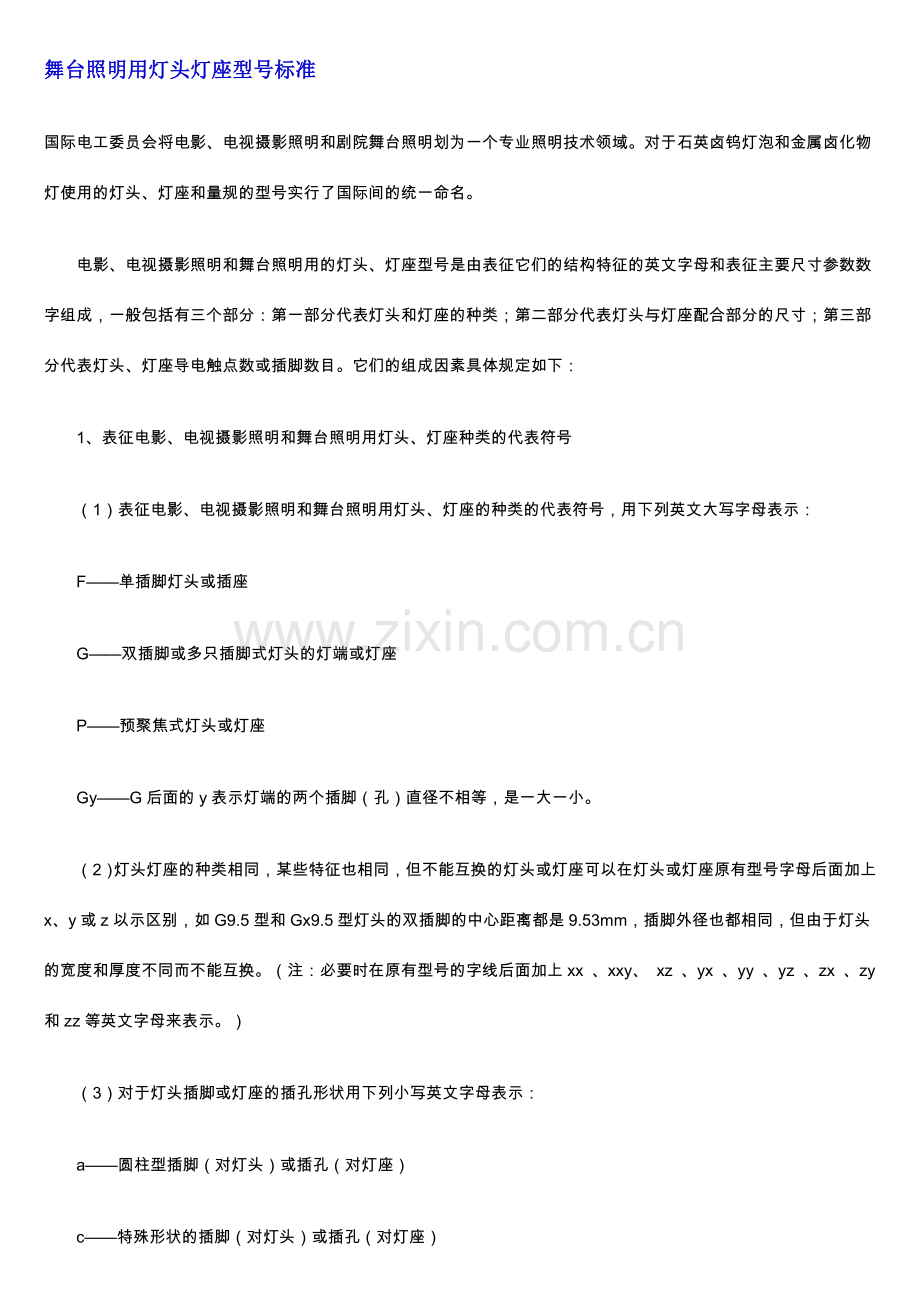

舞台照明用灯头灯座型号标1.doc

舞台照明用灯头灯座型号标准
国际电工委员会将电影、电视摄影照明和剧院舞台照明划为一个专业照明技术领域。对于石英卤钨灯泡和金属卤化物灯使用的灯头、灯座和量规的型号实行了国际间的统一命名。
　　电影、电视摄影照明和舞台照明用的灯头、灯座型号是由表征它们的结构特征的英文字母和表征主要尺寸参数数字组成，一般包括有三个部分：第一部分代表灯头和灯座的种类；第二部分代表灯头与灯座配合部分的尺寸；第三部分代表灯头、灯座导电触点数或插脚数目。它们的组成因素具体规定如下：
　　1、表征电影、电视摄影照明和舞台照明用灯头、灯座种类的代表符号
　　（1）表征电影、电视摄影照明和舞台照明用灯头、灯座的种类的代表符号，用下列英文大写字母表示：
　　F——单插脚灯头或插座
　　G——双插脚或多只插脚式灯头的灯端或灯座
　　P——预聚焦式灯头或灯座
　　Gy——G后面的y表示灯端的两个插脚（孔）直径不相等，是一大一小。
　　（2）灯头灯座的种类相同，某些特征也相同，但不能互换的灯头或灯座可以在灯头或灯座原有型号字母后面加上x、y或z以示区别，如G9.5型和Gx9.5型灯头的双插脚的中心距离都是9.53mm，插脚外径也都相同，但由于灯头的宽度和厚度不同而不能互换。（注：必要时在原有型号的字线后面加上xx 、xxy、 xz 、yx 、yy 、yz 、zx 、zy和zz等英文字母来表示。）
　　（3）对于灯头插脚或灯座的插孔形状用下列小写英文字母表示：
　　a——圆柱型插脚（对灯头）或插孔（对灯座）
　　c——特殊形状的插脚（对灯头）或插孔（对灯座）
　　2、电影、电视摄影照明与剧院舞台照明用灯头与灯座的配合尺寸用阿拉伯数字表示。对于插脚或灯端以直径的近似值表示，对于灯座，则用插孔直径的近似值表示，对于预聚焦式灯头用套筒外径（扇形和插口式）或定位盘外径（定位盘式）表示。
　　3、灯头插脚数或灯座的导电触点数
　　灯头的插脚数或灯座的导电触点孔径数用小写英文字母表示，具体规定如下：
　　s——1只
　　d——2只（在不引起误解的情况下可以省略）
　　t——3只
　　q——4只
　　p——5只
　　4、插脚式灯头的型式和尺寸
　　在国际标准中，插脚式灯头的型式和尺寸只表示与相应型号的灯座相配合、影响其通用性和互换性的灯头结构式样和配合尺寸，而不是表示插脚式灯头尺寸，灯头生产企业全部必须强制执行。在规定的形状和尺寸范围以外，生产企业可根据用户需求，确定其它部位的型式和尺寸。
